Замена личинки замка двери на ваз 2109. когда пришло время


Устройство дверного замка

Чтобы понять, как поменять на ВАЗе на двери замок, важно разобраться в устройстве самого механизма. Личинка – это металлическая сердцевина, которая активируется при повороте ключа в скважине. Защита обеспечивается блокировкой внутренних зубцов. Если замечена некорректная работа замыкающей системы, то заменяется весь замок или его цилиндрическая часть. Когда ключ попадает в внутрь устройства, то приходят в движение внутренние штифты. Когда возникают проблемы при открытии/закрытии механизма, это значит, что зубцы не попадают в пазы.

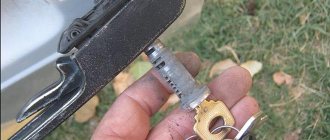

Механизм в руках

Если при открытии штифты расходятся в разные стороны, то при закрытии происходит разъединительное смещение. Эта кодировка активируется, когда ключ совершает оборот. Предпосылки поломкой могут быть следующими:

  • скрип;
  • затруднения при вставке и выемке открывающего предмета;
  • заедание;
  • внутренние или внешние повреждения цилиндра;
  • ключ не до конца заходит в скважину.

При долгом использовании замка происходит износ деталей. Чтобы не менять замыкающий прибор полностью, можно вынуть личинки и установить новую.

Что собой представляет

Для начала приведем строение замка. Узнаем как он выглядит, из чего состоит, каков его принцип работы и так далее:

  • Как и говорилось, замок зажигания — это очень важный элемент автомобиля Ваз 2109, ведь практически все имеющееся оборудование связано с ним.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: подсветка номерного знака, стоп-сигналы, габаритки, аварийка, лампочка салона и подсветка на торпеде.

  • Замки зажигания встречаются разные: нового или старого образца. Первая разновидность без реле имеет три положения и короткий ключ, вторая с реле — четыре положения и длинный ключ.

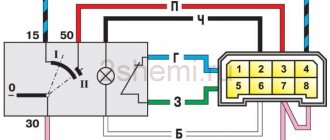

Схема

Ниже представлена типичная схема замка зажигания на «девятке».

Инструменты

Чтобы провести ремонт или заменить автомобильный замок, необходимо приготовить:

  • отвертки с плоским и крестообразным сечением;
  • пассатижи;
  • торцевой ключ на 8;
  • силиконовую смазку;
  • личинку.

При желании можно сразу провести замену стандартной детали на евроручку, которая приобретается заранее.

Отвертка и ручка в руках

Ремонтные работы проводятся в хорошо освещенном помещении и при комфортной температуре.

Ремонт или демонтаж замков дверей салона

При замене замка задней двери ВАЗ 2109, важно соблюдать алгоритм действий:

  1. Чтобы снять ручку, отверткой откручиваются два болта: сверху и снизу.
  2. Снимается накладка, заглушка и обшивка. Облицовочный материал крепится специальными защелками. Их демонтаж важно проводить аккуратно, чтобы пластмассовые элементы не поломались.
  3. Проводится выемка панели, съем наружных креплений ключом на 8.
  4. Получен доступ к тяге. Ее свободно откручивают с помощью отвертки.
  5. Снимается ручка вместе с тягами, демонтируется наконечник.
  6. Открывается сердцевина цилиндрового устройства.
  7. Чтобы поменять личинку, важно снять возвратную пружину.
  8. После установки новой сердцевины, на место возвращаемся пружина. Устанавливается штифт на наконечник поворотной тяги.
  9. Проверяется смазка элементов, работоспособность механизма.
  10. Сборка выполняется в обратном алгоритме.

Серая ручка

Иногда требуется замена проводов, которые подключены замку. Если обнаружен небольшой надлом, то электропроводка частично меняется.

Как заменить замок

Конструкции замков на передних и задних дверях автомобиля принципиально одинаковы, отличие заключается в установке цилиндров выключателей замков на внешних ручках на передних дверях. Инструкция как заменить замок передней двери представлена ниже:

  • Отжимается нижний уплотнитель, и снимаются сверху три зажима из пружин для фиксации пленки для защиты и один снизу.
  • Из двери вынимается защитная пленка.
  • Внутри замка отсоединяются тяги выключателя замка и внешней ручки.

Места отсоединения тяг выключателя

Совет: При сборке на резьбу винтов наносился герметик, поэтому при скручивании нужно воспользоваться ударной отверткой.

  • Снимается наружный замок двери.
  • Отворачиваются два винта крепящие внутреннюю ручку устройства.
  • Ручка проталкивается внутрь двери.
  • Вытаскиваются из дверей внутренний замок и ручка, как показано на фото.

Ручка и замок вынимаются из двери

  • С конца тяги удаляется резиновый держатель.
  • С тяги удаляется ручка. При этом ее нужно провернуть.
  • С пальца рычага отсоединяется стопорная скоба.
  • Отсоединяется от рычага внутреннего замка тяга внутренней ручки.
  • Поворачивается пластмассовый держатель и вынимается из рычага конец тяги для блокировки устройства.
  • Откручиваются две гайки, фиксирующие наружную ручку замка.
  • Ручка снимается.
  • С цилиндра дверного замка вынимается и удаляется пластмассовый наконечник тяги.
  • Извлекается стопорная пружина. Для этого ее концы выводятся из прорезей на ручке замка и цилиндре.

Снятие стопорной пружины

  • В цилиндр замка вставляется ключ, и деталь вынимается из ручки.
  • Выполняется ремонт и замена элементов, вышедших из строя, или устанавливается новый замок.
  • Сборка узла происходит в обратном порядке.
  • При необходимости замок регулируется. Для этого ослабляется затяжка винтов и перемещается фиксатор:
  1. наружу, при тугом закрывании двери;
  2. внутрь, в случае закрывания двери не плотно;
  3. вниз, если дверь приподнимается при закрывании.

После регулировки устройства затягиваются винты.

Совет: При необходимости снять фиксатор, нужно предварительно обвести его контур на стойке кузова. Это поможет сохранить при установке регулировку замка двери.

Как снимаются на автомобиле ВАЗ 2109 замки дверей хорошо видно на видео.

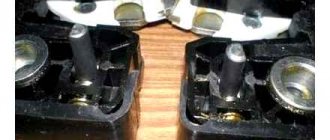

Как установить бесшумный замок на двери авто ВАЗ 2109

Очень часто можно услышать при закрывании дверей ВАЗ 2109 неприятный металлический лязг, особенно у старых моделей. Это связано с тем, что замок закреплен снаружи двери и при закрывании он соприкасается с металлическими деталями корпуса и создается характерный звук. Сейчас производители выпускают бесшумные замки. Продаются они парами, левый и правый, цена их приемлемая. Если на автомобиле ВАЗ 2109 заклинило замок двери, то лучше сразу заменить его бесшумным. Для этого необходимо:

Открутить болты, удерживающие старый замок на двери авто.

Откручивание болтов фиксации старого замка

  • Вкручивается шпилька на место выкрученного болта, иначе внутренняя часть замка может провалиться внутрь двери.
  • Снимается старый замок и устанавливается бесшумный.
  • Болты закручиваются с максимальным усилием. Доворачиваются с помощью ударной отвертки.
  • Можно поставить и пальцы фиксатора или бесшумные болты.

Установка бесшумных болтов

Показано как правильно заменить замок двери ВАЗ
Показано как правильно заменить замок двери ВАЗ

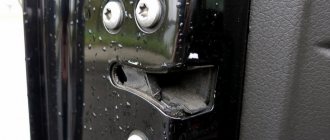

Операция установки заканчивается регулировкой замков. В этом случае изменяется положение фиксатора, за счет больших отверстий в стойке. Для этого:

  • На стойке очерчиваются контуры фиксатора.
  • При тугом открывании дверей нужно ослабить винты, удерживающие фиксатор, он перемещается наружу, и винты затягиваются.
  • При неплотном закрывании двери фиксатор нужно переместить внутрь.
  • Если при закрывании дверь опускается, фиксатор нужно приподнять, и опустить вниз, когда дверь приподнимается.

Совет: Чтобы не нарушить регулировку фиксатора, под него нужно установить прокладку из водостойкой шлифовальной шкурки. Такими же прокладками под фиксатором можно отрегулировать расстояние между фиксатором и стойкой. Это необходимо, чтобы палец фиксатора не касался за крышку наружного замка.

Установка бесшумного замка гарантирует автолюбителю отсутствие звона и лязга.

Особенности регулировки дверей

Некорректная работа замка может быть спровоцирована из-за проблем дверной карты. После длительной эксплуатации она провисает, а иногда ее просто некорректно устанавливают. Основные действия:

  1. Регулируется фиксатор замка, который находится на стойке. Для этого потребуется ударная отвертка. Винты сначала ослабляются, проводится регулировка, потом крепления затягиваются.
  2. Настройка ответной части, если отсутствует мягкость при закрытии или слышен скрип. Дверь смещается наружу с помощью внешних регулировочных болтов.
  3. Демонтаж кронштейна проводится с помощью молоточка. После нескольких ударов дверца смещается. После этого проверяется работа механизма. Если проблема не ушла, то процедура повторяется.

Порядок выполнения работ

Перед заменой личинки багажника ВАЗ 2115, 2113, 2114 сначала выполняется демонтаж:

    Выкрутить 3 самореза внизу накладки двери.

Демонтировать накладку, из-под которой также вынимается переключатель стекла и колодка. Эти два компонента необходимо отсоединить.

  • Снять облицовку, для чего необходимо отвернуть 2 винта в креплении ручки.
  • Аккуратно извлечь шесть пистонов, расположенных в дверной панели (без данного шага продолжать работы невозможно).
  • Выкрутить две гайки наружного крепления ручки.
  • Отсоединить запорный механизм, который коммутируется с выключателем замка наружной ручки, и одновременно соединен с внутренним замком тяги.
  • Извлечь наружную ручку и штифт, расположенный в наконечнике тяги.
  • Снять пластиковый наконечник, расположенный в цилиндре находится.
    Достать личинку. Извлекать ее нужно только вместе с ключом.

    Теперь можно приступать к установке нового цилиндра в запирающее устройство.

    1. Выполнить подготовку – распаковать и смазать движущиеся элементы.
    2. Вставить новую пружину (покупается отдельно). Если пружина установлена корректно, ключ в скважине легко поворачивается назад.

  • Установить штифт в наконечнике тяги поворота.

  • Дальнейший монтаж выполняется в порядке, противоположном вышеописанному. Здесь мастеру очень пригодятся сделанные при разборке фотографии.
  • Для наглядности замены личинки замка ВАЗ 2114 и других модификаций можно посмотреть видео:

    Замена и регулировка замка багажника

    Багажное отделение оснащено идентичным замом, что и водительская дверца. Для демонтажа потребуется стандартный набор инвентаря. Пошаговая инструкция:

    1. Откручивается ручка. Снимается обшивка, накладка, панель.
    2. Отсоединяются два разъема клемм плафона, моторчик стеклоочистителя и актуатор.
    3. Вынимается замок с помощью пассатижей. Отключаются тяги, извлекается пружина.
    4. Вставляется новый механизм. Возвращается на место пружина.
    5. Прикручивается тяга. Подключается электроника.

    Крышка багажника

    Цена полного комплекта замков для водительской двери и багажника начинается от 500 руб.

    Меняем контактную группу

    С точки зрения стоимости замена одной контактной группы получается наименее затратной:

    • Все наши действия повторяются в принципе, как в выше описанном случае со снятием замка, придется снимать кожух и так далее
    • Чтобы избежать распространенной неприятности, связанной с перепутыванием контактов, рекомендуется перед отключением пронумеровать (или как-то по-другому, их отметить)
    • Такая мера сбережет ваши нервы и время
    • Некоторые модели замков имеют в своей контактной группе стопорное колечко, и тут нам пригодится шило, чтобы его вынуть
    • Важно потом не забыть вставить его на место
    • Затем все собирается назад и прикручивается к рулевой колонке

    Будет полезно: Замена ремня грм шевроле лачетти 1.6
    На этом все, осталось завершить просмотр видео и спокойно менять любую деталь замка.

    Рекомендации по смене цилиндра в замке ВАЗ 2109

    Если разобрать сердцевину, то можно избежать замены личинки или всего механизма. Когда открывание дверцы происходит со скрипом, то, скорее всего, внутренние штифты не деформированы. Тогда проводятся смазочные работы и проверяется исправность прибора. Советы мастеров:

    1. Частичный ремонт вернет жизнь замку на короткий срок. Если возникли серьезные проблемы, то лучше сразу заменить личинку.
    2. Во время смазки рекомендуется использовать силикон.
    3. При демонтаже потребуется набор отверток: плоская, крестообразная, ударная.

    Специалисты советуют заранее приобретать клипсы, которые удерживают обшивку и пружину, поскольку во время демонтажа эти детали чаще всего приходят в негодность.

    Замок зажигания ваз 2108-09 (причина не исправности)

    Рассказываем как очень стремительно можно поменять замок зажигания

    . По возможности даже не снимая его

    Перед началом работы нужно обесточить замок зажигания ВАЗ 2108, для этого как всегда снимаем минусовую клемму с АКБ. Замена ремня ГРМ ВАЗ 2109 1,5 литра 8 клапанов с фото и видео. Далее нужно снять кожух рулевой колонки. После, с целью облегчения процедуры замены личинки извлеките замок зажигания. Произведите замену неисправной личинки замка рабочей и соберите все в обратной последовательности. Замена переднего ступичного подшипника Ваз 2109 (21099…. Установите замок зажигания на место.
