Ошибка P0171 — что значит, симптомы, причины, диагностика, устранение

В этой статье вы найдете всё, что нужно знать о коде P0171. Также вы узнаете, как самостоятельно диагностировать и устранить ошибку самым простым и быстрым способом.

Существует много ложной информации об ошибке P0171 и много сомнительных советов о том, как её исправить. В этой статье мы расскажем вам как правильно диагностировать этот код ошибки, чтобы найти решения как можно быстрее.

Что означает код ошибки P0171?

P0171 срабатывает, когда передний датчик кислорода распознаёт обедненную смесь. Это может быть как кратковременная, так и постоянная бедная смесь.

Передние датчики кислорода регулируют топливную смесь, которая выходит из двигателя. Если датчик кислорода распознает незначительное обеднение или обогащение смеси, он посылает сигнал в блок управления двигателя для регулировки смеси в следующем цикле сгорания, чтобы получить идеальную топливную смесь для лучшей экономии топлива.

Датчики кислорода обычно имеют диапазон +/- 15% для регулировки топливной смеси.

Если топливная смесь находится вне этого диапазона, датчик O2 не сможет отрегулировать смесь. Блок управления двигателем (ЭБУ) инициирует и сохранит код неисправности в памяти. Если смесь бедная, то будет вызван код ошибки P0171.

Если смесь богатая, то у вас будет ошибка P0172. Если у вас V-образный двигатель или два датчика O2, вы также можете увидеть код ошибки P0174, что означает тоже бедную смесь, но на втором блоке цилиндров.

Богатая ТВС: понятия

Таким образом, состав топливной смеси определяется отношением воздуха к горючему. Это отношение зависит от объема подачи жидкого топлива к цилиндрам. Когда происходит ускорение – происходит интенсивное насыщение жидкого топлива воздушной массой. Когда это соотношение нарушено, топливно-воздушная смесь богатая или бедная.

Приготовление топливно-воздушной смеси – это процесс, за который отвечает инжектор автомобиля. Инжекторная система впрыска готовит смеси с различным содержанием кислорода, и именно это обеспечивает многообразие режимов работы двигателя внутреннего сгорания. Именно состав топливной смеси позволяет автомобилю резко повысить скорость во время обгона или же преодолеть подъем.

Богатая смесь – это смесь, в которой воздуха содержится меньше, чем требуется, а бензина — больше, чем требуется. Скорость горения богатой смеси снижена, а потому ее догорание происходит уже в глушителе. Иногда такую смесь символично называют высококалорийной.

Существует математическая формула, определяющая, при каком соотношении атмосферного воздуха к горючему, топливная смесь будет нормальной, богатой или бедной. Считается, что нормальное соотношение – это смесь из 14,7 кг воздуха и 1 кг горючего в жидком виде. Если же соотношение 14:1 повышено в пользу воздушной смеси, – топливная смесь будет бедная. И, напротив, когда соотношение 14:1 в пользу жидкого топлива, – смесь будет богатой.

Искусственное форсирование мощности двигателя обеспечивается такой регулировкой подачи топлива, когда увеличивается количество подаваемого кислорода. Желание автовладельца сэкономить на расходе топлива достигается за счет подачи большего количества атмосферного воздуха.

Симптомы P0171

Если топливная смесь слегка обеднена, у вас редко будут другие симптомы ошибки P0171, кроме как «Check Engine» на панели приборов. Если смесь очень бедная — могут быть следующие признаки:

• Горит «Check Engine».
• Жёсткий холостой ход или ускорение.
• Потеря мощности.
• Пропуски зажигания.
• Низкие/высокие/плавающие обороты ХХ.
• Трудный запуск.
• Двигатель может глохнуть во время движения.

Как ведет себя автомобиль на обедненной смеси

При работе на обедненной смеси, мотор автомобиля работает неровно на холостом ходу, перегревается ввиду более низкой скорости сгорания такой смеси, слышны хлопки во впускном трубопроводе. Сам автомобиль может подтупливать и под нагрузку медленно набирать обороты.

При обедненной смеси повышается температурный режим работы двигателя, что приводит к его перегреву, прогару клапанов и поршневой.

При длительной эксплуатации на обедненной смеси появляется перерасход топлива из-за медленного набора оборотов, вследствие чего приходится эксплуатировать автомобиль на низких передачах. Бедная смесь появляется в следствии, нарушения баланса поступления воздуха и топлива для смешивания с большим количеством воздуха.

P0171 Причины

Есть много датчиков или деталей, которые могут вызвать код P0171 и бедную смесь. Список вы найдете ниже. И начнём мы с наиболее распространенных мест, которые нужно проверить, когда у вас бедная топливная смесь. Важно проверить и другие коды неисправностей кроме P0171. Это может дать подсказку о том, где начать искать проблему.

• Считать коды неисправностей можно с помощью диагностического сканера или адаптера ELM327 с программой Torque.
• Подсос воздуха на впуске (наиболее распространено).
• Неисправный клапан PCV (PCV — система принудительной вентиляции картера; часто встречается на автомобилях VAG, таких как Audi, VW, Seat, Skoda).
• Низкое давление топлива (вызвано слабым топливным насосом, фильтром или регулятором давления топлива).
• Неисправный клапан EVAP (EVAP — система вентиляции бензобака).
• Неисправные датчики O2.
• Неисправный клапан EGR (клапан рециркуляции отработавших газов).
• Неисправный датчик MAF (датчик массового расхода воздуха — ДМРВ).
• Утечка выхлопных газов (перед передними датчиками кислорода).
• Датчик температуры охлаждающей жидкости.
• Неисправная проводка датчиков.
• Неисправность блока управления ЭБУ/ECM/PCM (редко).

Самостоятельная регулировка

Большинство водителей очень рады, что умеют регулировать угол положения дроссельной заслонки, так как они полностью уверены, что с помощью этого произойдет регулировка расхода топлива. Помимо этого, некоторые прибегают к прошивке электронного блока управления транспортным средством. Чтобы не выводить из строя некоторые агрегаты или ЭБУ, стоит обратиться за помощью к квалифицированным мастерам, которые смогут с помощью специальных программ, без влияния на качество смеси, улучшить некоторые показатели автомобиля. В противном случае растет риск «убить» двигатель своего транспортного средства. Таким образом образуется бедная смесь на инжекторе, причины (2114 не исключение) которой кроются в самостоятельной регулировке углов или вмешательстве неопытного автовладельца в работу системы двигателя.

P0171 Возможные решения

Есть много разных решений в случае с ошибкой P0171. Опишем их, начиная с наиболее распространенных. Диагностические инструменты, которые помогут устранить неполадки, описаны ниже, в разделе диагностики.

• Заменить неисправные вакуумные шланги или прокладки вокруг впускного коллектора.
• Устранить другие утечки на впуске.
• Заменить клапан PCV.
• Заменить топливный насос/топливный фильтр/регулятор давления топлива или отремонтировать провода.
• Заменить клапан EVAP.
• Заменить датчики кислорода.
• Заменить клапан EGR.
• Заменить ДМРВ (MAP/MAF).
• Устранить утечку выхлопных газов.
• Заменить датчик температуры охлаждающей жидкости.
• Ремонт неисправных проводов.
• Заменить ЭБУ (ECM/PCM, редко).

Проведение проверки

Говоря о недостатке топлива, также, есть три основных причины.

1. К первой можно отнести проблемную работу топливного насоса, когда он не располагает достаточной мощностью или же он работает не так, как это должно быть.
2. Далее следует не оптимальное сопротивление топливного фильтра.
3. Ну, а третьей причиной станет протечка, которая может возникнуть в регуляторе давления. Также, поломка может заключаться в простом загрязнении топливных форсунок.

Таблица устранения ошибки

Возможные причины появления ошибки p0172

Чтобы понять, чем вызвана ошибка богатой смеси нужно составить для себя список причин, пользуясь небольшим алгоритмом:

Обогащения смеси возникает из-за неполного сгорания (чрезмерная подача либо нехватка воздуха); когда топливо не сгорает значит плохо работают свечи или катушки; когда подается с избытком – виноват датчик кислорода или форсунки; не хватает воздуха – датчик расхода воздуха дает неправильные данные.

Избыток топлива достаточно редко может случатся, а вот недостача воздуха – типичная проблема. Подача воздуха в топливо происходит на взаимосвязи MAP сенсора и лямбда зонда. Но кроме датчиков проблема также может быть вызвана нарушением тепловых зазоров (двигатели с ГБО), механическое повреждение различных прокладок и уплотнителей, нарушения в работе ГРМ или недостаточной компрессией.

Новая Лада: Правильная настройка светового потока фар на Лада Гранта

Чтобы разобраться со всеми возможными источниками, повлекшими за собой сбой проверка производится по таким пунктам:

Исходя из всего выше перечисленного, можно определить основные причины:

Как диагностировать P0171?

Поскольку код неисправности P0171 означает, что в автомобиле присутствует обеднённая смесь, причиной этого может быть много различных датчиков или неисправных деталей.

Это руководство о том, как исправить ошибку P0171 самым быстрым способом и что будет делать опытный механик, чтобы найти проблему. При выполнении указанных действий могут потребоваться некоторые инструменты, для быстрого и эффективного устранения неисправностей. Но вы можете обойтись и без них, попробуйте следовать инструкциям.

1. Подключите зарядное устройство к автомобилю

Первый шаг, который вы всегда должны сделать при диагностике автомобиля. Вы будете часто включать зажигание во время поиска неисправностей, и напряжение бортовой сети не должно быть низким.

Низкое напряжение может вызвать другие несвязанные коды неисправностей. В редких случаях низкое напряжение может даже повредить электронику, поэтому всегда используйте зарядное устройство при диагностике.

2. Проверьте все параметры датчиков с помощью сканера OBD2

Если у вас есть сканер OBD2, то можно проверить все параметры датчиков. Просто проверьте значения ДМРВ, температуры охлаждающей жидкости, давления наддува, датчиков температуры впуска и убедитесь, что значения являются правильными.

Во многих сканерах есть таблицы базовых значений, которые должны отображаться при определённых оборотах и температуре. Кроме того, проверьте параметры датчика кислорода и убедитесь, что они верны. Замените неисправные датчики, удалите коды ошибок и повторите попытку.

Вы также можете сделать это по-старинке и измерить все датчики с помощью мультиметра. Это займёт очень много времени, и вы должны найти, какие значения являются правильными. Если возможно, мы всегда рекомендуем использовать сканер OBD2.

3. Проверьте наличие других кодов неисправностей

Если вы измерили все параметры датчиков и убедились в их правильности, проверьте наличие других сохраненных и связанных кодов неисправностей в контроллере. Они могут подсказать, откуда начинать поиск.

Многие проблемы с датчиками возникают периодически. При их проверке вы получаете нормальные параметры, но во время движения они могут работать неправильно и вызывать ошибку P0171.

Блок управления умный. Он всего за секунду распознаёт неисправное значение и это вызывает код неисправности. Именно эти коды неисправностей вы должны искать. Если вы получите еще один код ошибки от любого датчика, начинать проверку нужно с соответствующей части автомобиля в первую очередь. Это может сэкономить много времени.

Проверьте, нет ли утечек на впуске

Подсос воздуха является широко распространенной проблемой, когда речь идёт о коде P0171. Утечки на впускном коллекторе/вакуумных шлангах/турбонаддуве могут обмануть датчик массового расхода воздуха MAF и вызвать обеднение смеси.

ДМРВ измеряет весь воздух, поступающий в двигатель, и сообщает это количество контроллеру. Затем ЭБУ впрыскивает топливо в двигатель в зависимости от количества воздуха. Подсос может исказить это значение, что приведет к бедной смеси.

Самый простой способ найти утечку — использовать дымогенератор. Они, к сожалению, довольно дороги для автолюбителя. Генератор дыма можно изготовить самостоятельно.

Видео о том, как найти подсос воздуха в домашних условиях без дымогенератора:

И ещё небольшой совет. Можно взять легковоспламеняющиеся спрей, подобный «быстрому старту» или очистителю тормозов. Распылить вокруг впуска, пока двигатель на холостом ходу. Если обороты повышаются, это означает, что утечка в распыляемой области. Для этих же целей можно использовать мыльный раствор.

Подсос воздуха часто может быть в клапане PCV, особенно на автомобилях VAG, таких как Audi, Volkswagen, Seat и Skoda. Если у вас есть один из этих автомобилей, проверьте клапан PCV под впускным коллектором или в верхней части двигателя на новых 2-литровых двигателях.

Клапан PCV

Вы также должны проверить клапан EVAP, который контролирует топливные газы. Негерметичный или неисправный клапан EVAP может вызвать бедную смесь. Вы можете проверить этот клапан, продувая его, чтобы увидеть, закрыт он или нет, когда должен.

Проблема часто возникает в шланге между впускным коллектором и регулятором давления топлива. Это приводит к низкому давлению топлива и срабатыванию кода P0171.

Проверьте давление топлива

Низкое давление топлива — распространённое явление при ошибке P0171. Поиск этой неисправности может быть довольно труден, т. к. вы часто проверяете давление топлива только на холостом ходу. А низкое давление может возникнуть в других ситуациях. Обычно это решается подключением манометра.

На многих автомобилях установлен датчик давления топлива, который позволяет отслеживать давление во время движения. Но проблема в том, что этот датчик тоже может быть неисправен. В таком случае контроллер покажет ошибку низкого давления топлива.

В любом случае нужно проверить давление топлива на холостом ходу. Это может указать на неисправный топливный насос или топливный фильтр. Для проверки потребуется манометр подсоединить к топливной магистрали.

Вы должны узнать, какое давление у вашего автомобиля. Отсоединить вакуумный шланг между впускным коллектором и регулятором давления топлива, чтобы получить правильное значение. Можно попросить напарника увеличить обороты двигателя, чтобы увидеть, если давление топлива падает.

6. Обратный клапан рециркуляции отработавших газов EGR

Открытый клапан EGR, в то время, когда он должен быть закрыт, может обмануть ДМРВ и вызвать бедную смесь. Проверка клапана EGR может стать сложной задачей. Обычно для этого требуется его снятие или использование дымогенератора.

Многие сканеры OBD2 имеют функцию электронного теста EGR. Они проверяют воздух, поступающий в двигатель, при его открытии и закрытии. Это часто может помочь найти неисправный клапан EGR, потому что тест даст положительный или отрицательный результат.

ЭБУ часто распознает неисправные клапаны EGR и запоминает код неисправности, хранящийся в памяти контроллера, но не во всех случаях. Поэтому лучше проверить его дважды. Неисправные клапаны EGR, вызывающие P0171, обычное дело для двигателей Opel. Засорение линий EGR на двигателях Opel также может привести к этому.

Вот видео о том, как проверить клапан EGR:

Проверка подсоса воздуха на выпуске

Подсос воздуха в выхлопной системе перед датчиками кислорода может обмануть их и вызвать код P0171. Чтобы проверить это, самый простой способ — завести двигатель и внимательно прислушаться к любым утечкам перед датчиками O2.

Вы можете попросить кого-нибудь заткнуть выхлопную трубу, чтобы создать давление в выхлопной системе. Если у вас есть дымогенератор, всё еще проще. Просто подключите его к задней выхлопной трубе и проверьте, есть ли дым от потенциальных зон утечки.

Это также может быть датчик кислорода, который вызывает ошибку P0171, но его вы уже должны были проверить на предыдущих этапах диагностики.

Очистите датчик массового расхода воздуха ДМРВ (MAF)

Мелкая пыль может проходить через воздушный фильтр и собираться на датчике. Это может привести к тому, что датчик будет выдавать неправильные показания количества воздуха, поступающего в двигатель.

Часто достаточно очистки ДМРВ. Это можно сделать с помощью очистителя электрических контактов или очистителя ДМРВ. Нужно распылить очиститель на датчик внутри корпуса.

Признаки и причины образования бедной смеси

При этом диагностировать её очень просто:

• Самый простой и наиболее явный – машина при движении глохнет. Причём не только при движении в горку, когда это можно списать на неправильно выбранную передачу, а при езде по прямым, ровным дорогам. Однако это только когда смесь реально бедная.
• Другая ситуация, когда авто при езде дёргается. Особенно, если едете не на полностью загруженной, а пустой машине по ровной дороге. Хотя в данной ситуации нельзя однозначно сказать, что бедная воздушно-топливная смесь – непременная причина. Возможно, что придётся проверить другие системы автомобиля, например выхлопную систему.
• Ещё один признак – при езде машина «стреляет». Хотя всё чаще у новых машин это связано не с бедной смесью, а с неполадками в выхлопной системе, данный симптом очевиден. Особенно, когда нестабильный выхлоп появляется не от раза к разу, а постоянно, так как при одиночных хлопках ситуация обратная: смесь чересчур богатая, и остатки бензина, не сгоревшие в моторе, догорают в глушителе, поджигаемые горячей трубой.
• Цвет нагара на свечах зажигания также может многое сказать о составе смеси. Если он: коричневый, то всё нормально, в смеси оптимальное количество воздуха-бензина;
• белый, или как вариант, светлый, то в смеси много воздуха, и она бедная;
• чёрные свечи – избыток бензина, который не сгорает полностью;

Если обнаружились признаки бедной смеси, то этот диагноз можно подтвердить несколькими способами:

• Если машина оснащена бортовым компьютером, то на приборной панели загорится индикатор «Check Engine», а в списке ошибок появится P0171.
• Обратившись на специализированную станцию техобслуживания можно протестировать работу мотора с помощью датчика газоанализатора, который устанавливается в выхлопную трубу.
• Наконец, можно использовать простейший проводной или Bluetooth OBD-сканнер, стоящий на Алиэкспрессе всего несколько долларов, смартфон и соответствующий софт.

Искать причину образования бедной смеси нужно исходя из результатов диагностики и ошибок, который появляются вместе с P0171. Стандартными причинами являются:

• Проблемы с датчиками (ДМРВ, ДПДЗ, ДАД, датчик кислорода). Неправильная информация с датчиков обычно приводит к образованию неправильной смеси топлива с воздухом.
• Проблемы с клапаном EGR. Клапан может пропускать в двигатель больше отработанных газов чем это необходимо.
• Проблемы с ГРМ. Неправильно выставленные метки или проблемы с натяжителями также могут приводить к данной проблеме.
• Проблемы с подачей топлива (неисправный топливный насос, забитый топливный фильтр или форсунки).
• Подача лишнего воздуха через трещину в шланге или не затянутое соединение в системе подаче воздуха.

Вывод

• Подсос воздуха на впуске часто является причиной ошибки P0171. И его нужно проверить в первую очередь. Самый простой способ проверки — использовать дымогенератор. Но есть и альтернативные методы.
• Низкое давление топлива также часто вызывает код P0171 и должно быть проверено с ручным манометром давления топлива.
• Неисправный PCV/EVAP часто встречается на автомобилях VAG, таких как Audi, VW (Volkswagen), Skoda и Seat. Его следует проверить, если у вас одна из перечисленных машин.
• Неисправные клапаны EGR распространены на двигателях Opel. Если у вас такой автомобиль — сначала проверьте клапан системы рециркуляции отработавших газов.
• Мультиметры можно купить: здесь и тут. Автомобильные зарядные устройства — тут и тут.

Предыдущая запись Ошибка P0174 — что значит, симптомы, причины, диагностика, устранение

Следующая запись Как найти подсос воздуха в домашних условиях

Проблемы с инжектором

Не надо быть специалистом, чтобы понять, то, что проблема тут кроется в работе инжектора. И первым делом, перед тем как приступить к изучению обеднённой смеси постараемся узнать, что это вообще такое. Это важно уже только потому, что подобная причина может привести автомобиль к дорогостоящему ремонту.

Почему происходят рывки?

Наличие рывков во время движения автомобиля – это проблема, которая прямо или косвенно указывающая на наличие неполадок в работе двигателя, а точнее в потере им мощности. Всего существует два признака, которые влияют на развитие мощности в двигателе – это подача топлива и система зажигания.

Если с зажиганием, всё более или менее понятно, ввиду осмотра генератора, свечей, проводов зажигания на наличие неисправности, а аккумуляторной батареи на заряженность, то в случае с системой зажигания всё выглядит куда более сложно.

Высоковольтные провода отмечены стрелочками

Осмотр состояния свечей зажигания

Чтобы обеспечить удачный пуск двигателя, необходимо смешать в идеальных пропорциях топливо и воздушную смесь, именно за это и отвечает инжектор.

Случается так, что при смешивании этих пропорций происходит сбой, и смесь получается богатой или бедной.

Наглядный пример соотношения топливовоздушной смеси.

Для того, чтобы автомобиль получил максимальную мощность при сгорании топлива в цилиндрах, необходимо довести его показатель до уровня 0,85 – 0,9, когда избыток кислорода = > 1 (при этом показателе бензин сгорает полностью без остатка – прим.), а когда есть недостаток кислорода, и показания равны Основные причины обеднения смеси

Основным и самым главным симптомом того, что в системе бедная смесь будет — глохнущий, либо нестабильно работающий мотор. А если смесь совсем бедная, то не исключены факторы того, что он совсем не заведётся.

Причиной возникновения этих проблем чаще всего становится засорение воздушного фильтра (см. «замена воздушного фильтра«), засорение форсунок, есть износ в топливном насосе, а также возможно наличие подсоса воздуха в систему. Все эти причины, так или иначе, связаны со стабильной работой двигателя.

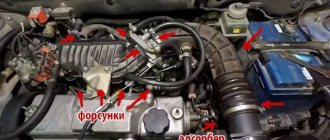

Как найти подсос воздуха

Первый метод. Он самый простой, позволяет выяснить есть ли вообще подсосы воздуха и не требует абсолютно никаких приспособлений. Все что нам понадобится — это только ключ на «10». Нужно открутить ДМРВ от воздушного фильтра и вытащить его вместе в гофрой.

Теперь запускаем двигатель и ладонью полностью перекрываем вход воздуха во впускной коллектор через ДМРВ. Гофра должна сжаться от вакуума и через пару секунд двигатель заглохнет. Руку не отпускаем и прислушиваемся где что шипит — это и есть лишний подсос воздуха (подробнее в видео ниже).

Второй способ. Здесь нам понадобится какая-то горючая жидкость — бензин, эфир, ВД-40, жидкость для чистки карбюратора и т.д. Лучше всего, конечно, использовать бензин или эфир, они более естественны для работы мотора. Набираем в шприц бензин или же берём баллончик с какой-либо вышеперечисленной жидкостью и опрыскиваем все соединения впускного коллектора. Если какое-то из соединений не герметично, то жидкость обязательно попадет внутрь коллектора и обороты двигателя, при этом, должны изменится (либо уменьшиться, либо увеличится). Если же двигатель ни как не реагирует, то значит соединение герметично, с ним проблем никаких нет и нужно искать дальше. Ну а если двигатель начал реагировать — считайте пол дела сделано. Меняем прокладку либо шланг и радуемся исчезновению ошибки P0171.

Третий способ заключается в использовании дымогенератора. Если у Вас в гараже нет такой штуковины, то можете попросить ее у знакомых или сделать своими руками самостоятельно. В интернете есть много вариантов изготовления дымогенераторов. Я выбрал самый простой и самый быстрый — дымогенератор из обычной сигареты.

Основные признаки обеднения состава топливной смеси

Главный симптом, по которому определяют, что автомобиль работает на неправильном составе, – двигатель, который постоянно глохнет. При очень малом количестве паров бензина в смеси искра, генерируемая свечой, просто не может воспламенить такое топливо. Еще один признак – машина в процессе движения дергается, а то и вовсе двигается рывками. Иногда эти симптомы могут говорить и о других неисправностях. Поэтому стоит проверить еще и другие системы.
