Почему не работает тахометр на калине

Классификация по принципу работы

Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
блок индикации с аналоговым или цифровым отображением количества оборотов;
вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
Читайте также: Просевшие пружины на что влияют
подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный воль class=»aligncenter» width=»448″ height=»412″[/img]

Если сломался по дороге

Последние годы выпуска автомашин Лада Калина, (ЭБУ) отечественного производства заменили на корейские. Такие, как ставят на автомобили «Hyundai». После чего, отказов работы усилителя руля стало значительно меньше. Но это на новые машины стали ставить корейские блоки. А сколько тысяч Калин колесят по всем дорогам, со старой электроникой?
Наш вам совет, при первой возможности поменяйте на своей машине электронный блок управления на современный, целее будете.

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке он впервые был установлен на автомобиле лада “Калина” (ВАЗ 1118). Электроусилитель добавил как много положительных эмоций, так и немало отрицательных. Поломка данного узла встречаются довольно часто на первых образцах. Не исключением стал и наш сегодняшний гость — автомобиль семейства лада “Калина” (Рис.1).

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель и загорается контрольная лампа электроусилителя руля

Такая ситуация сильно напрягает, ведь автомобилем пользуется не только хозяин, но и его жена. Женщине намного проблематичней повернуть руль без электроусилителя.

Запускаем автомобиль, и действительно загорается значок неисправности электроусилителя и крутить руль становится довольно тяжело. Нужно обязательно разобраться с данной неисправностью.

Подключаем диагностический сканер и соединяемся с блоком управления ЭМУР.

На экране монитора видим следующую ошибку: С1044 — неверная последовательность датчика положения ротора. Что за датчик положения ротора, и где он находится?

Отвлечёмся ненадолго от нашей неисправности и коснёмся немного теории. Разберёмся в устройстве ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части отдельно.

Конструкция ЭМУР Калина 11186-3450008-00

Вал рулевого управления
Электромотор
Электронный блок управления
Датчик крутящего момента
Датчик положения ротора

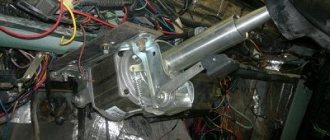

Снимаем ЭМУР. На шильдике (Рис.7) имеется артикул 11186-3450008-00 производства Авиаагрегат г. Махачкала.

Снимаем рулевое колесо, подрулевые переключатели и замок зажигания. Чтобы добраться до датчика крутящего момента, нужно сначала снять электромотор. Откручиваем кронштейн на 4х болтах, карданчик, стопорную гайку и 3 болта крепления электромотора.

Вот что у нас получилось (Рис.12)

Далее вытаскиваем вал.

Достаём обмотку датчик крутящего момента (Рис.17), предварительно отпаяв провода от платы (Рис.16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (слоты перфорации), которые закреплены на валу и вращаются вместе с ним. И двух концентрических катушек с первичной и вторичной обмотками, неподвижно вставленных в корпус ЭМУР. Не будем вдаваться в различную терминологию, а скажем проще: на первичную обмотку подаётся переменный ток с частотой 20 кГц, и если мы прикладываем усилие к валу (то есть начинаем вращать руль), то на вторичной обмотке возникает напряжение ” ” или “-” в зависимости от направления вращения, а величина этого напряжения прямо пропорциональна приложенному моменту (усилию). Тем самым электронный блок управления (ЭБУ) определяет с какой силой Вы вращаете руль в ту или другую сторону.

Итак с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (Рис.20), который находится на задней крышки электромотора.

В ЭМУР лада “Калина” применяется 3х фазный вентильный индукторный (бесколлекторный) двигатель. Для того, чтобы он начал вращаться в ту или иную сторону, электроника должна понимать в каком положении на данный момент времени находится ротор и после определения положения в нужные моменты подавать напряжение на определённые обмотки статора. Для определения положения как раз и применяется датчик положения ротора (ДПР).

Схема и конструкция оптического датчика положения ротора.

Расположенные под углом 120 градусов 3 оптопары — светодиод (СД a,b,c) и фотодиод (ФД a,b,c), соответствуют расположению обмоток статора мотора фазам A, B, C. На роторе мотора установлен диск, и при его вращении срабатывает фотодиод a,b или c. Таким образом, электроника опредляет текущее положение ротора.

Далее рассмотрим электронный блок управления ЭМУР (Рис.23), особо рассказывать про него ничего не будем, просто посмотрим на фото самой платы.

Ну вот, с устройством ЭМУР мы разобрались, возвращаемся к нашей неисправности, с которой к нам пожаловал хозяин автомобиля “Калина”. Что нужно сделать для того, чтобы всё заработало как надо? Довольно частая неисправность на данной модификации ЭМУР — это плохая пайка оптопар на плате датчика положения ротора. Достаточно просто пропаять все контакты оптопар (Рис.24) для оживления ЭМУР, что мы и поспешили сделать.

После пропайки платы собираем всё в обратной последовательности и запускаем автомобиль. Ураа. Лампочка неисправность ЭМУР погасла и руль стал вращаться очень легко.

Новая Лада: Каталог запчастей ВАЗ-2194 Калина 2 — универсал с ценами

У нас на вооружении имеется сканер для проверки параметров и считывания кодов неисправностей, а что делать простому автомобилисту, у которого нет данного оборудования? Как считать ошибки без специального сканера? Всё довольно просто.

Для того чтобы считать коды самодиагноостики ЭУР “Калина” нужно:

1) При выключенном зажигании замкнуть на массу 6ой контакт разъёма X2 блока управления ЭМУР, либо замкнуть между собой контакты 6 и 7 (рис.26). В разъёме X2 отсутствует 6ой контакт, поэтому мы установили туда кусочек белого провода и замкнули его с 7ым контактом (массой).

Рассмотрим схему ЭМУР для более детального понимания.

Советы для автомобилистов

На левой стороне комбинации приборов легкового автомобиля Лада Калина, установлен тахометр, по которому водитель может определить частоту вращения коленчатого вала двигателя. Неисправности в электрической цепи этого прибора могут приводить либо к полному прекращению его показаний (стрелка тахометра при работающем двигателе лежит на нуле), либо к скачкам стрелки по шкале, что не позволяет определить точное число оборотов коленвала.

Первое, что делают водители в этом случае, открывают капот и на пару минут снимают минусовую клемму аккумуляторной батарей, пытаясь таким образом сбросить ошибки из памяти контролера. Если это не помогло восстановить работоспособность тахометра, тогда необходимо провести диагностический тест на выявление номеров ошибок. Для этого, пальцем руки, нажимаем на кнопку, при помощи которой сбрасывается суточный пробег в одометре комбинации приборов. И не отпуская её, поворачиваем ключ в замке зажигания в положение «зажигание включено».

Все стрелки приборов должны начать движение из нулевого положения в конечное и обратно. Если стрелка тахометра не начала движения или движение начала, но не вернулась в исходное положение, то это будет говорить о том, что неисправность находится внутри комбинации приборов. Учитывая то, что шаговые электродвигатели, при помощи которых перемещается стрелка тахометра, и монтажные платы в розничную продажу не поступают, менять придётся всю комбинацию приборов в сборе.

Если тахометр успешно прошёл тест, тогда неисправность придётся искать за пределами комбинации приборов. Самостоятельно, большинство водителей, могут проверить только состояние клемм в колодках электрической цепи тахометра, так как это можно сделать визуально. В первую очередь нужно проверить клемму №30 низковольтного входа тахометра, к которой должен подходить коричнево-красный провод, идущий от электронного блока управления (ЭБУ). Для этого потребуется снять комбинацию приборов, отсоединив от неё колодку жгута проводов. Клемма №30 не должна быть согнутой или иметь следы коррозии.

Электроусилитель руля Лада Калина

Электроусилитель руля в Лада Калина призван обеспечивать повышенный комфорт во время управления. Сам автомобиль на отечественном рынке присутствует недавно, однако успел обзавестись весомой популярностью. Машина достаточно практична и удобна, что позволяет ей иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке на фоне соперников в классе. В данной статье поговорим на тему неисправности и способы устранения их.

Из чего состоит усилитель руля Калины?

Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:

электромотор;
блок редуктора;
модуль управления;
датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.

Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.

Неисправности ЭУР и их диагностика

Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:

датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
бортовая сеть «страдает» низким напряжением;
максимум оборотов превысил допустимый предел;
пришел в негодность управляющий модуль.

Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа. Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис.

Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя.

Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.

Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства.

Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его.

К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.

Двигатель Гранта спорт

Ошибка р0504 Лада Гранта

Лада Гранта лампа ближнего света

О квалифицированной замене электрического усилителя

Если возникает потребность в замене механизма, когда не работает ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы.

Бывают ситуации, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма.

Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью. Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса.

Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР. Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.

Для извлечения усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Причины неисправности

Итак, в основном неисправность появляется из-за разборки комбинации приборов. На многих форумах, автовладельцы жалуются, что после того, как разбирали панель, появился этот дефект.

Но, не только в этом может крыться причина. Рассмотрим, основные из них:

Сгорел моторчик управления показанием тахометра.
Вышел со строя контроллер тахометра.
Ошибка в электронном блоке управления.
Подгорела часть платы комбинации приборов.

Таким образом, основные проблемы найдены.

Разборка приборной панель

Методы лечения

Для того чтобы стрелка тахометра возвращалась на место необходимо устранить причины появления такого эффект. Итак, рассмотрим, как лечить разные неисправности своими руками:

Сгорел моторчик. Необходимо раскрутить панель и распаять контакты элемента. Проверить сопротивление, которое должно составлять 300 Ом. При необходимости зачистить контакты и паять моторчик обратно. Если не получилось, и сопротивление отсутствует, то необходимо установить новый моторчик.
Контроллер тахометра . Если моторчик запаян, а тахометр не возвращается обратно, то необходимо найти контроллер управления и проверить его. При необходимости заменить.

Теперь известно, как устранить причины неисправности.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

В качестве смазки может использоваться «Литол», процедура выполняется так:

Для начала необходимо снять пластиковый кожух, для этого выкрутите болты, которые его крепят. Для откручивания используйте отвертку с крестовым наконечником. Также желательно демонтировать и нижнюю поперечину приборной панели, расположенную под рулевым колесом.
Далее, выкрутите два болта, которые фиксируют сам усилитель, для этого вам потребуется гаечный ключ на 13. После этого колонку можно отпустить вниз.
Выкрутите еще один болт, после чего можно заняться непосредственно смазкой.
Сначала рулевое колесо проворачивается влево до упора. Смазочное вещество заливается в 10-кубовый шприц, которым нужно брызнуть в образовавшееся отверстие. Нужно выплеснуть все 10 кубов.
Затем рулевое колесо проворачивается вправо до упора — шприц опять направляется в отверстие, выпрыскивается вся смазка.
После этого руль следует провернуть в среднее положение и опять прыснуть смазкой в отверстие.
Далее, рулевое колесо необходимо покрутить в разные стороны до упора по несколько раз. Операция по смазки повторяется еще раз.
Затем производится сборка все составных элементов в обратной последовательности.

Почему не работает тахометр на ВАЗ 21099?

Показания различных параметров работы двигателя, отображенных на приборной панели ваз 21099, позволяют отслеживать его работу в различных эксплуатационных режимах.
Некорректная работа или выход из строя одного из таких указателей лишает водителя визуального контроля над ключевыми характеристиками мотора. Такая неисправность впоследствии может стать причиной серьезных поломок узлов и деталей двигателя.

Один из таких приборов – тахометр. Он служит для регистрации оборотов вращения коленчатого вала. Что же делать, если не работает тахометр ваз 21099?

Почему скачет стрелка тахометра и что делать?

Каждый водитель знает о том, что на приборной панели автомобиля находится такой прибор, как тахометр. Однако принцип его работы, что именно он измеряет известно далеко не каждому. Тахометр — это очень важный прибор в автомобиле. Он показывает частоту вращения коленвала мотора, то есть фактически он показывает эффективность работы двигателя авто. Но это только одна из функций этого прибора. По его показателям (стрелка тахометра прыгает либо же отображает неверные результаты) можно делать выводы о наличии определённых неисправностей в машине.

ЭБУ на Калине залило тосолом – что делать?

После того как залитый тосолом блок оказался снят, следует провести его первоначальный осмотр. Для этих целей необходимо при помощи отвертки «звездочка» снять 4 винтика. Затем следует не спеша вынуть плату управления для проведения визуального осмотра. Наиболее распространенной поломкой является перегорание выходного ключа управления катушки зажигания. В таком случае ремонт не сможет помочь.

В результате подобной неисправности Лада Калина начинает работать только на 2 цилиндрах, а иногда вообще отказывается заводиться. Справиться с подобной проблемой можно в условиях стационарной мастерской. Там осуществят снятие поврежденного элемента, выполнят его промывку и сушку. На втором месте по частоте находится выгорание платы. Обнаружить подобный дефект несложно: характерное почернение платы не оставит сомнений.

Можно ли починить в таком случае блок ЭБУ? Ответ на этот вопрос могут дать только в сервисном центре, однако опыт показывает, что ремонт здесь не поможет. Необходима полная замена. Случается так, что иногда схема мозгов оказывается поврежденной в легкой степени. Если это произошло, тогда автовладелец может легко отделаться. Для восстановления работоспособности автомобиля понадобится небольшой ремонт:

протереть блок при помощи сухой ветоши;
промыть многократно WD-40 и продуть его при помощи компрессора;
промыть несколько раз в спирте и опять продуть компрессором;
хорошо просушить, иначе Лада Калина не двинется с места;
сушка занимает не менее 1-2 часов.
