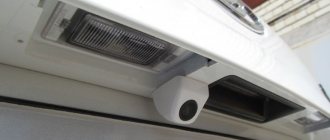

Трудно представить современный автомобиль без камеры заднего вида. Если на вашем автомобиле этой опции нет с завода, то установить камеру вы можете своими руками. Комплектации «Люкс» автомобилей Лада Гранта, Калина 2, Приора имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.

Лада Гранта — установка камеры заднего вида

В силу того, что была приобретена 2-DIN китайская магнитола, сподобился установить камеру заднего вида. В комплекте с магнитолой шла камера заднего вида, которую нужно было крепить снаружи на дверь багажника. Тянуть «километры» проводов по крышке багажника, задней стойке, разбирать потолок, боковины багажника было лень, поэтому, полазив по интернету, нашёл камеру, которая врезается в бампер, как датчики парктроника (до фонарей заднего хода гораздо ближе). Установка в бампер, такая же, как и при установке парктроника, инструкция тут. Фреза подходящего размера идёт в комплекте. В лифтбеке два фонаря заднего хода, поэтому камеру подключил ко второму (к первому подключен парктроник). В комплекте с камерами были провода. Схема подключения:

схема подключения

Разъём Р2 — красный провод к + лампы заднего хода, чёрный — масса.

Сигнальный провод от камеры к магнитоле (который с разъёмами «тюльпан») имеет ещё один дополнительный красный провод Р3. Это питание магнитолы для вывода изображения с камеры. Один конец цепляем к тому же + фонаря заднего хода, второй к 9 пину разъёма магнитолы (красная точка на ISO разъёме магнитолы). У меня с рождения в автомобиле была аудиоподготовка, но этого провода в колодке не было. Вытащил проводок из колодки, которая шла в комплекте с магнитолой, вставил в колодку ISO автомобиля. Провод кинул под ковром, тюльпан подключается к разъёму CAMIN на магнитоле.

подключение

Вот что получилось на экране

внутри

Вот так это выглядит снаружи

снаружи

снаружи2

Камера заднего вида автоматически включается при включении задней передачи, так же автоматически выключается. Если при этом включена музыка или навигация — это выключается, потом, при отключении камеры, соответственно, включается. Неприятная особенность — ночью, при движении в узком пространстве, всё равно нужно смотреть по зеркалам, светящийся экран магнитолы, от включенной камеры, ослепляет. Нашёл решение: включаем сначала радио или музыку, на работающей музыке принудительно тушим экран кнопкой в правом верхнем углу ( у магнитолы есть функция, перевода на дневную, ночную яркость (между которыми разницы почти нет) или выключение экрана), включаем задний ход — изображение с камеры не выводится и можно спокойно двигаться по зеркалам. Как быстро камера будет загрязняться при таком местоположении — пока не знаю, но, думаю, протереть камеру не большая проблема. Зато камера стоит точно по центру авто и изображение никуда не смещено.

ПОДКЛЮЧЕНИЕ

Общая схема подключения камеры заднего вида:

В багажнике подключаем камеру к проводке заднего фонаря:

• +12В к зеленому проводу (задний ход)
• «масса» к черному

К магнитоле подключаем разъем miniISO, расположение проводов в синей колодке следующее:

• Массу (внешняя часть тюльпана) разъема к контакту 16.
• Плюс (центральная часть) разъема к контакту 19.

Стоит отметить, если ММС была установлена на автомобиль в комплектации «норма» или «стандарт», тогда потребуется дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы.

Процесс также показан на видео:

Как выбрать хорошую камеру. Обзор цен разных производителей

*цены актуальны состоянием на 24.09.18 года.

Технические характеристики задней камеры Гранта Лифтбек:

• Тип матрицы: CCD (светочувствительная);
• Угол обзорности: 170°;
• Разрешение 800 х 600 пикселей;
• Уровень зума: 0,01 Lux;
• Формат сторон: 4:3;
• Градация: парковочные линии на экране (0.5 / 1.0 / 1.5 метра);
• Влаго и пылезащита: присутствует, уровень IP 67;
• Яркость: 300;
• Рекомендуемое напряжение для корректной работы: 12В;
• Диапазон рабочих температур: — 25° — + 35°;
• Тип подключения: ISO разъем, с тыльной стороны 2-DIMM магнитолы или отдельного раскладного монитора.

Наибольшей популярностью пользуются гаджеты в ценовой категории до 1500 рублей. Качество отображения картинки, фокусировка, уровень зума на среднем уровне. Конечно, характерна зернистость изображения, видны пиксели, угол обзорности всего 170 градусов.

Камера заднего вида на Гранту Лифтбек в диапазоне до 3000 рублей обладает улучшенными характеристиками, качеством вывода картинки, углом обзорности в 180°. Несмотря на достойные параметры, гаджеты указанной ценовой категории не по карману для большинства автовладельцев.

Как выбрать камеру

Современный рынок электроники и особенно Китая, переполнен разнообразными камерами, и от этого выбор нужной вещи усложняется. Для того чтобы облегчить себе работу, определитесь с приоритетами, что вас больше волнует – цена или качество. Далеко не всем нужны камеры высокого разрешения, или камеры, которые могут показывать даже при плохом освещении. Некоторым водителям достаточно недорогой камеры заднего вида к магнитоле.

На какие параметры надо обращать внимание, если вы решили приобрести более качественный товар, то в таком случае есть как минимум пять моментов, которые надо учитывать при покупке:

• В каком разрешении пишет камера, чем выше разрешение видео, тем лучше качество записи. Да и высокая четкость изображения нужна далеко не всегда.
• Следующий момент – чувствительность камеры к освещению. В более дешевых моделях, качество записи при слабом освещении может быть очень плохим. Поэтому если вы в силу обстоятельств часто используете автомобиль в темное время суток, то на этот момент стоит обратить внимание.
• Если вы перед покупкой, уже решили, куда поставить камеру заднего вида, то необходимо обратить внимание на метод монтажа данной конкретной модели.

• Следующий момент – этот угол обзора, который захватывает объектив камеры. Обычно он в пределах от 120 до 180 градусов. Лучше брать что-то среднее между этими двумя показателями, чтобы у вас был хороший обзор заднего вида, но не было панорамы, потому что при ней действительность искажается.
• Подбор монитора, на который камера будет выдавать изображение. Но если у вас в машине уже есть магнитола с экраном, то вам просто надо будет подумать, как подключить камеру заднего вида к магнитоле.

Порядок действий при установке задней камеры на Гранту лифтбек

1. Помещаем машину на ровную площадку.
2. Демонтируем обшивку задней двери.
3. Снимаем пороги водительской и пассажирской двери с левой стороны.
4. Прокладываем колодку с проводами от центральной консоли к крышке задней двери.
5. Демонтируем саблю – спойлер.
6. Монтируем крепление.
7. Подключаем проводку к магнитоле 2-DIMM.

Порядок может отличаться от приведенного выше. В том случае, если владелец не желает выводить изображение на штатную магнитолу. В таком случае используют раскладной монитор. Место фиксации произвольное.

Подготовительный этап

• изоляции;
• отвертки с разными наконечниками;
• пластиковой лопатки для пластика;
• колодки с проводами;
• переходника — разъема типа ISO.

Демонтажные работы

• снимаем пороги с левой водительской и пассажирской дверей;
• складываем задний ряд сидений;
• снимаем верхнюю обшивку салона и багажного отсека;
• выкручиваем крепления, снимаем саблю — спойлер с крышки багажника.

Прокладка проводов, запитка от цепи

Прокладываем проводку от центрального канала консоли к крышке багажника по следующему маршруту:

• место фиксации штатной магнитолы,
• нижняя часть торпеды в левой части под рулевым колесом,
• пороги,
• стойка задней двери,
• крышка багажного отсека.

Подключение проводки, установка штатной обшивки

После установки камеры соединяем плюсовой кабель с проводкой фонаря. Колодку с проводами укладываем в гофру из огнеупорного материала, крепим обшивку.

С тыльной стороны 2-DIMM магнитолы к miniISO разъему подключаем:

• черный провод: масса;
• красный: питание 12Вольт от фонаря заднего хода.

На штекере обозначения: контакт 16 и контакт 19, соответственно. Для штатной магнитолы ММС дополнительной прошивки не требуется. Экран автоматически переключается в режим «камера» при активации задней передачи. Запускаем двигатель, активируем «R» передачу, на экране штатной камеры заднего вида появляется изображение.

Настройка штатной ММС

Прошивка магнитолы не требуется, достаточно только активировать камеру заднего вида. Для этого следует скачать программу ( Чтобы скачать файлы нужно авторизироваться на сайте ) и скопировать ее на съемный носитель (USB Flash).

1. Переходим на рабочий стол (WinCE). На экране магнитолы удерживаем кнопку «Настройки», затем «Выход» и «Рабочий стол».
2. Запускаем программу. Мое устройство — USB disk — Папка с программой — Запускаем файл CamOnOff.
3. Разрешаем использовать камеру. Нажимаем на соответствующую кнопку. Закрываем программу, она и флэшка больше не потребуется.

Кстати, весь процесс также показан на видео:

Проверяем работу камеры заднего вида, включая заднюю передачу.

Напомним, некоторые автолюбители вместо камеры предпочитают использовать парктроник.

Отзывы

Вывод Штатный экран выводит изображение от камеры заднего вида с разрешением 800 х 600 пикселей. Очевидно, что это не формат HD 1920 х 1080, но картинка вполне разборчива. Желающие повысить качество вывода могут дополнительно приобрести переносной монитор за отдельную плату.
