Работа системы зажигания автомобилей Ока и возможные проблемы с ней

23.02.2021 11 663 ВАЗ

Автор:Иван Баранов

Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.

[ Скрыть]

Особенности зажигания

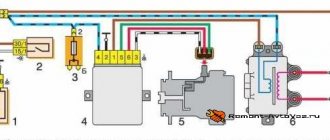

Схема бесконтактной СЗ на Оке
Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.

Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:

1. Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
2. Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
3. Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
4. Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
5. Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
6. Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).

Характерные неисправности системы

Из неисправностей СЗ следует выделить:

1. Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
2. Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
3. Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
4. Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
5. Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).

Тюнинг систем зажигания Ока

имеет свои недостаткисте, которые можно устранить с помощью доработок или тюнинга. Тюнинг систем зажигания Ока

тоже не представляют собой совершенство, но дело не в конструкции, а в двухискровой катушке.

Эту катушку лучше устанавливать на игрушечных машинках, а не серийных автомобилях. Было предложено масса способов, которые должны были сделать катушку более производительней, покрывали лаком и обливали WD-40, но все впустую, этот элемент автомобиля отказывал с завидной регулярностью. Однако все таки действенный способ существует. Смысл ее заключается в том, что эту замечательную двухискровую катушку поменять на пару катушек от Ваз 2108. Придется приобрести ее в магазине или снять у знакомого в гараже, а так же подобрать коммутатор от той же Ваз 2108 с необходимым разъемом, несколько метров проводов, лучше брать с запасом, так же хорошая изоляционная лента и конечно время. Как долго это будет происходить — зависит именно от вас, подготовьтесь заранее и у вас весь процесс пройдет быстро, даже толком заметить не успеете. Начинаем с откручивания старой катушки, можете отправить ее в деревню к бабушке, наверняка с ней хорошо пугать гусей в пруду, а для того, чтобы давать искру она не подходит. Берем новые катушки и прикручиваем на правом лонжероне, очень хорошо будут держать саморезы, не нужно тут изобретать велосипед. Оба коммутатора закрепляем рядом друг с другом, даже можно одеть на одну и ту же шпильку, конечно хорошо все затянуть, чтобы не оставить все добро на очередной кочке.

Теперь приступаем к раскоммутации. Комммутаторы подсоединяются параллельно, но к контактам цепи подходят раздельно, нужно учесть этот момент. Теперь, после таких нововведений, мощность искры станет более мощной, старые свечи не годятся, выбираем с большим искровым промежутком, примерно в 1,1 мм. Вроде бы совсем не сложно, но удивительно, почему до сих пор многие мучаются с заводской катушкой. Совсем не обязательно заводить автомобили в специальные центры, где у вас снимут деньги как за ремонт формуловского боллида, всего то заменить катушку, не нужно иметь диплом квалифицированного электрика. Тюнинг Ока

в моторном отсеке преобразовал его и вывел на новый уровень. С помощью таких несложных телодвижений и с минимальными затратами вы делаете машину прыткой и резкой.

Оцените статью: Поделитесь с друзьями! Похожие записи:

проверка катушки зажигания автомобиля ваз 2108, ваз 2109, ваз 21099

замена катушки зажигания на автомобиле ваз 2108, ваз 2109, ваз 21099

Диагностика неисправностей двигателя и его систем на ВАЗ 21213, 21214 (Нива)

Инструкция по установке зажигания

Как правильно выставлять угол опережения:

1. В первую очередь надо открыть капот и демонтировать воздушный фильтр. Процедура диагностики угла должна осуществляться на холостых оборотах мотора, пи этом коленвал должен работать с частотой около 850-900 оборотов в минуту. Сам угол может быть отклонен от ВМТ не больше, чем на один градус. В том случае, если он выставлен неверно, может произойти перегрев мотора, а машина в целом не сможет развивать нужно мощность. В зависимости от авто, проблема может вызвать и детонацию.
2. Чтобы выставленный угол зажигания не привел к таким последствиям, сначала нужно совместить отметку на маховике ДВС со средней риской на шкале. Первая метка расположена на самом маховике, вторая — на шкале заднего сальника коленвала. В данный момент поршень в цилиндре будет расположен в ВМТ. При выставлении учитывайте, что каждое деление соответствует двум градусам ворота коленвала.
3. Помимо этого, процедура настройки зажигания может быть произведена с учетом меток, расположенных на шкиве генераторного привода и на защитной накладке ремня ГРМ. Самая длинная риска должна соответствовать установке поршня цилиндра 1 в положение ВМТ. Что касается короткой риски, то она соответствует опережению на пять градусов поворота коленвала.
4. Вам нужно отключить патрубок, подключенный к вакуумному регулятору. Сделав это, можно отсоединить высоковольтный кабель от свечки, установленной в цилиндре 1. Этот провод впоследствии нужно будет подключить к стробоскопу — перед эксплуатацией ознакомьтесь с сервисной книжкой прибора.
5. Выполнив эти действия, нужно демонтировать с люка картера сцепления прорезиненную заглушку. Световой поток при этом должен быть направлен в сам люк картера. В том случае, если угол будет выставлен верно, риска будет находиться между отметками 2 и 3.
6. Далее, используя гаечный ключ, необходимо ослабить три гайки, при помощи которых фиксируется датчик искрообразования. Если вам нужно увеличить момент, то контроллер следует поворачивать по часовой стрелке, соответственно, если уменьшить, то против часовой. Когда настройка будет завершена, гайки нужно будет затянуть.

СеАЗ Ока Окула › Бортжурнал › Регулировка зажигания и карбюратора

Требовать от Окулы какой-либо внятной тяги не приходится, не для того этот картинг был создан, но один фиг до визита к карбюраторщикам она совсем уж захлебывалась бензином, холостой ход был большим, зажигание позднее. Расход был около 8 литров в городе и 6 по трассе.

Приехал в сервис, сняли карб, продули/промыли, все выставили по номиналу на специальном стенде. За несколько лет простоя карб был весь засран.

Изначально на газоанализаторе на холостом ходу выхлоп содержал больше 6 ед. CO, а добавляя газ — значение росло. После настройки на холостом ходу CO составило 3 ед. и около 1 ед. при добавлении газа.

Выставили по стробоскопу зажигание, было поздним.

Теперь движок почти не слышно, холостой ход ровный, пропали провалы тяги при добавлении оборотов. Через 3-4 дня поеду еще раз, для контроля)

Установка угла опережения

Установка угла опережения зажигания – единственная операция, которая выполняется в системе зажигания.

Для правильной установки угла используется стробоскоп. Технология выполнения работ – не сложная. Алгоритм действий такой:

• Подключаем стробоскоп к источнику питания и наконечнику свечи 1-го цилиндра (согласно инструкции к прибору);
• Снимаем заглушку со смотрового окна на картере сцепления;
• Запускаем двигатель (он должен работать на холостом ходу);
• Луч света из стробоскопа направляем в смотровое окошко;
• Определяем положение меток (при правильно установленном угле метка на маховике в момент вспыхивания луча света стробоскопа должна располагаться между центральной и задней метками на картере);
• Если метки располагаются не правильно, осуществляем регулировку. Для этого послабляем болты крепления дачтчика момента искрообразования и вращаяя его вокруг оси добиваемся совпадения меток;

После регулировки затягиваем крепежи датчика, глушим двигатель, отсоединяем стробоскоп и ставим на место заглушку.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Датчик не только задает импульсы, он еще и «подстраивается» под условия работы мотора, корректируя угол опережения в зависимости от рабочих условий мотора (оборотов, нагрузки).

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Штатной на «Ока» является катушка типа 29.3705, но у нее есть аналог, который подходит для использования на малолитражке – 3012.3705.

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Распространенные неисправности электрооборудования

Распространенные проблемы с электрооборудованием на ВАЗ-1111 и 1113:

1. Выход из строя приборов внешнего освещения. Распространенной причиной поломки является перегорание нити лампы, узел необходимо заменить. Если лампочка цела, то возможен дефект в электропроводке, из-за которого возникает короткое замыкание и выходит из строя предохранитель. Плавкая вставка меняется на идентичную по номиналу, использовать детали, рассчитанные на больший ток запрещено. Также недопустимо устанавливать самодельные перемычки («жучки»), поскольку это может стать причиной пожара. Если происходит повторное перегорание, то требуется провести проверку цепи и устранить неисправность проводки.
2. Обрыв провода встречается в точках, где изоляция подвержена изгибам или трению о движущиеся поверхности. Примером такой точки является стык двери и кузова. Поврежденные участки требуется заменить на изделия из аналогичного материала с идентичным сечением.
3. Окисление контактных поверхностей из-за попадания влаги или агрессивных жидкостей (например, электролита из батареи). Требуется очистить поверхности до металла, восстановив передачу электрического тока.
4. Поломка реле, связанная с подгоранием контактов или обрывом катушки. Узел не подлежит ремонту, меняется на новый. При быстром повторном выходе из строя требуется проверка электрики машины в автосервисе.
5. Внезапный разряд батареи связан с внутренним замыканием или утечкой тока. В зимнее время частично заряженная батарея может потерять емкость из-за низкой температуры воздуха. Требуется зарядить аккумулятор и проверить состояние проводки. В случае необходимости источник тока необходимо заменить.
6. Пульсирующая работа ламп внешнего освещения с непривычно ярким свечением указывает на поломку реле-регулятора на генераторе. Для ремонта требуется снять узел и заменить вышедшие из строя компоненты.
7. Недостаточная зарядка батареи (при работающем двигателе не гаснет контрольная лампа). Причиной может быть износ щеток или коллектора, недостаточное натяжение приводного ремня. Требуется отремонтировать генератор, поскольку заряда батареи хватит на 150-200 км пути в дневное время суток.
8. Плохой контакт между концами цилиндрических предохранителей и подпружиненных элементов в монтажном блоке. Возникает в силу конструктивных особенностей узла. Многие владельцы, устав бороться с дефектом, устанавливают самодельные блоки для ножевых вставок. Обычно используется коротка секция от ГАЗ-3110, рассчитанная на 13 посадочных мест. Встречаются собранные своими руками узлы, рассчитанные на предохранители и реле.

Электросхема ВАЗ-1111 с обозначениями

Перечень элементов, указанных на схеме:

• 1 — боковой повторитель указателя поворота, расположенный на переднем крыле;
• 2 — передний указатель поворота;
• 3 — головной прибор освещения;
• 4 — электрический мотор, служащий для привода крыльчатки охлаждения радиатора;
• 5 — предупредительный звуковой сигнал (клаксон);
• 6 — температурный сенсор, обеспечивающий включение крыльчатки системы охлаждения;
• 7 — моторчик привода насоса омывателя фронтального стекла;
• 8 — распределительный датчик системы зажигания;
• 9 — свинцово-кислотный аккумулятор;
• 10 — электромотор для пуска двигателя;
• 11 — контроллер системы зажигания;
• 12 — свечи, установленные в головке блока цилиндров;
• 13 — катушка системы зажигания;
• 14 — генератор переменного тока;
• 15 — индикатор температуры жидкости в рубашке охлаждения;
• 16 — контрольный сенсор, определяющий аварийное давление масла в двигателе;
• 17 — разъем для установки переносного светильника;
• 18 — контроллер работы стеклоочистителя;
• 19 — индикаторный сенсор уровня жидкости в системе гидропривода тормозов;
• 20 — концевой переключатель положения педали тормоза;
• 21 — мотор привода трапеции дворников на переднем стекле;
• 22 — электромагнит, расположенный в клапане карбюратора;
• 23 — концевой переключатель, отвечающий за работу сигналов включенной передачи заднего хода;
• 24 — контроллер стартера;
• 25 — реле управления работой фар (ближний свет);
• 26 — аналогичный узел для дальнего света;
• 27 — контроллер указателей направления поворота и «аварийки»;
• 28 — гнездо прикуривателя;
• 29 — переключатель скоростей моторчика системы отопления;
• 30 — дополнительный резистор, определяющий частоту вращения крыльчатки вентилятора отопителя;
• 31 — переключатель режимов работы внешнего освещения;
• 32 — блок плавких вставок;
• 33 — дополнительный защитный элемент для противотуманных ламп;
• 34 — контроллер управления обогревом заднего стекла;
• 35 — пусковое реле, необходимое для работы вентилятора системы охлаждения;
• 36 — управляющее реле для контрольного индикатора положения рычага стояночного тормоза;
• 37 — управление работой системы очистки заднего стекла (совместно с омывателем);
• 38 — переключатель режима работы обогрева стекла;
• 39 — клавиша задней «противотуманки»;
• 40 — индикатор открытой пусковой заслонки в карбюраторе;
• 41 — кнопка управления аварийной сигнализацией;
• 42 — замок зажигания;
• 43 — распределительное реле системы зажигания;
• 44 — мотор крыльчатки вентилятора системы отопления;
• 45 — указатель количества бензина в баке;
• 46 — переключатель салонного освещения, расположенный на центральной стойке;
• 47 — комбинация приборов;
• 48 — управление фронтальным стеклоочистителем;
• 49 — включение омывателя ветрового стекла;
• 50 — кнопка управления клаксоном;
• 51 — рычаг изменения режимов работы головного освещения;
• 52 — рычаг управления указателями поворотов;
• 53 — концевик, отвечающий за индикацию положения рычага стояночного тормоза;
• 54 — плафон внутрисалонного освещения;
• 55 — концевик, расположенный за кнопкой управления воздушной заслонкой карбюратора;
• 56 — моторчик привода насоса омывателя стекла на задней двери;
• 57 — кормовой блок-фонарь;
• 58 — противотуманный сигнал, расположенный на задней части машины;
• 59 — система подсветки регистрационного знака;
• 60 — нити обогрева стекла двери задка;
• 61 — мотор привода щетки кормового стеклоочистителя.

Указанные цвета соединительных проводов соответствуют заводской документации. Многие владельцы при ремонтах заменяют участки жгутов кабелями с изоляцией произвольного цвета. Из-за этого на некоторых автомобилях возникают сложности с идентификацией проводки.
