Установка турбины на 8 клапанный двигатель ВАЗ 2114

Практически все автолюбители сегодня стараются как-нибудь выделить свой автомобиль из потока, сделать машину особенной. Улучшением ходовых качеств занимаются чуть ли не сразу после приобретения. Нередко на дорогах можно встретить турбо ВАЗ. С установкой турбонаддува на двигатели «АвтоВАЗа» можно существенно повысить мощность мотора. А вот без турбины, но с установкой тюнингованных комплектующих, существенной прибавки в мощности получить не удастся. Давайте посмотрим, как собрать турбированный мотор для ВАЗ.

Что необходимо знать о наддуве

Турбонаддув – это принудительное нагнетание воздуха в камеры сгорания посредством создания на входе впускного тракта зоны высокого давления. Когда водитель автомобиля нажмет на педаль, и дроссельная заслонка откроется, во впускной коллектор попадет значительно больше воздуха, чем, если бы он подавался при атмосферном давлении. С увеличением количества кислорода карбюратор или инжектор увеличивает и порцию топлива. За счет этого вырастает мощность мотора.

Камера сгорания имеет фиксированный размер, а объем ее — это постоянная величина. На штатном двигателе в нее помещается лишь какое-то ограниченное количество топливной смеси. Для повышения мощности необходимо поместить в цилиндр больший объем горючего. Реализовывается это при помощи создания высокого давления, которое сожмет смесь. Тогда она займет меньше места. Для этого и необходим турбонаддув.

Немного теории

Toyota Sera 1.5 турбо 4WD Серафима Бортжурнал MythBusters FHE шатуны

Более отлично проводить подобные усовершенствования выходит у того, кто имеет ясное понятие о собственных действиях. Для этого нужно разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от свойства и степени обогащения топливно-воздушной консистенции, поступающей в цилиндры, также от ее объема.

Дело в том, что обыденный движок при работе сам для себя нагнетает воздух за счет разрежения, которое создается поршнем. В турбованном силовом агрегате эту работу делает турбокомпрессор. При всем этом воздух за ранее сжимается, что позволяет закачать больший его объем. Другими словами, можно спаливать больший объем горючего. В итоге выходит возрастание мощности двигателя по отношению к объему мотора и потребленного горючего.

Один принципиальный момент: воздух, как понятно, при сильном сжатии греется. Вторично он будет греться при сжатии в камере сгорания. При всем этом может быть появление детонации. А, не считая того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтоб убрать эти нехорошие явления, используются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Как уже было сказано, существует два типа компрессоров:

  • Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Переработанные газы попадают на крыльчатку и крутят ее, по этому и происходит нагнетание воздуха;
  • Компрессор с механическим приводом. Он работает от привода мотора. При всем этом понижается КПД и увеличивается расход горючего по сопоставлению с первым вариантом компрессора, потому что механический нагнетатель отбирает часть мощности у ДВС.

Вся система, не считая самой турбины, содержит в себе еще несколько принципиальных узлов, о которых нужно держать в голове при установке:

  • регулировочный клапан, который поддерживает данное давление;
  • перепускной клапан, который обеспечивает возврат сжатого воздуха вспять, во впускные патрубки компрессора, если дроссельная заслонка мотора закрыта;
  • стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
  • воздушные патрубки;
  • масляные патрубки (служат для смазывания и остывания турбины).

Всем привет ! В этом видео я расскажу об конструкции турбо мотора в нашем выполнении Приятного просмотра.

Доработка и модернизация карбюратора. Главные недочеты системы карбюраторного впрыска и методы их устранения, настройка. Тюнинг впускного коллектора.

С чего начать?

Для тюнинга подходит далеко не любая машина. Важно обязательно обращать внимание на состояние авто. Лучше разобрать автомобиль до основания. Главная проблема – это коррозия. Нужно понимать, что металл на автомобилях от «АвтоВАЗа» достаточно тонкий, и высокие нагрузки ему противопоказаны. Стоит приложить серьезную нагрузку, и ржавый металл буквально порвет.

Начать следует с замены металла в моторном отсеке на более мощный. Когда все неисправности кузова отремонтированы, можно продолжить тюнинг дальше. Если автомобиль куплен специально для тюнинга, то первым делом нужно заставить его двигаться в стоковом состоянии. Далее меняют электропроводку, приводят в хорошее состояние двигатель или же меняют его на шестнадцатиклапанный. Также проводят ревизию тормозной системы и трансмиссии.

Это и есть первый пункт, с которого начинается инструкция по турбированию. Когда железо вернулось в идеальное, близкое к заводскому состояние, можно продолжить дальше. Тем более мы уже достаточно знаем об оборудовании для туробонаддува.

Установка турбо на ВАЗ 2114: с чего начать

Установка турбины на любой автомобиль начинается с тщательного изучения матчасти. Нельзя просто прийти в магазин и купить готовый комплект. А даже если можно, систему все равно придется дорабатывать.

Турбированный двигатель ВАЗ 2114

Если беретесь за эту задачу, учтите следующее:

  1. Ряд стоковых узлов ВАЗ 2114 непригодны для автомобиля мощностью свыше 150 л.с. Без переоснащения подвески и тормозов, установки колес большей ширины с турбо-двигателем обойтись не получится.
  2. Доработка иномарок отчасти проще, если у тюнингуемой модели есть «старшие» братья с турбодвигателями. Тюнинг обычно сводится к поиску, покупке и подгонке готовых заводских узлов. С автомобилями тольяттинского производства сложнее – турбины на ВАЗе не ставят. К счастью, в крупных городах есть тюнинг-ателье, которые занимаются разработкой и производством тюнинговых деталей. Правда, их продукция, в основном, нелицензирована, поэтому с легализацией изменений будут проблемы.
  3. Правильный выбор турбины – залог успешного турбо-тюнинга. Прежде чем реализовывать мечту, рекомендуем ознакомиться с краткими описаниями турбин, используемых для доработки ВАЗ.

Подходящие двигатели

Проще всего сделать турбо ВАЗ на базе 16-клапанного агрегата. Он отличается достаточно простой конструкцией и за счет этого так же прост в тюнинге и обслуживании. И самое важное – он идеально подойдет для автоспорта, так как при минимальных затратах способен выдавать достаточную мощность.

Старые моторы, оснащенные карбюраторной системой питания, подобному тюнингу практически не поддаются. Но некоторые умельцы все-таки строят турбо ВАЗ-2106. 8- клапанные инжекторные моторы подошли бы для гражданской эксплуатации, однако в автоспорте нужна и важна каждая лошадиная сила. Специалисты в автотюнинге рекомендуют использовать именно 16-клапанные двигатели ВАЗ.

Турбокомпрессор

Данный нагнетатель сделан в виде отдельного агрегата, который приводится в действие при помощи приводного ремня.

Последний будет брать крутящий момент от коленвала. Компрессор никак не связан с смазочной или охлаждающей системой мотора. Чтобы сбрасывать лишнее давление, которое иногда возникает во впускном тракте в некоторых рабочих режимах, к воздушным подключен дополнительный клапан. Зачастую для тюнинга автомобилей используют два варианта компрессоров – это центробежный и винтовой. Первый сделан в форме улитки, внутри которой находится крыльчатка. В винтовом компрессоре давление получается за счет одновременного вращения двух валов, оснащенных лопастями.

Для самостоятельного тюнинга автомобилей применяют именно центробежные компрессоры. Они более доступны, имеют небольшие габаритные размеры, просты в монтаже. По причине того, что характеристики производительности ограничены частотой вращения коленвала двигателя, то он может выдавать не более 0,7 Бар давления. Компрессор может поднять мощность мотора от 15% до 30% на максимальных оборотах до 40 тысяч в минуту. Это довольно серьезный показатель.

Среди преимуществ компрессоров можно выделить высокую долговечность и надежность, малые требования к состоянию мотора, простоту монтажа, доступность. В процессе работы турбокомпрессора подхват случается на оборотах от трех и более. Мотор сразу реагирует на нажатие педали – в этом случае нет, так называемой «турбоямы», которая бывает при установке других нагнетателей. Однако на высоких оборотах двигателя (более пяти тысяч) прирост мощности практически незаметен.

ТУРБО-КИТ GARRET 1752

Турбо-набор Garret 1752

Турбины от Гаррет устойчиво входят в число наиболее популярных у владельцев ВАЗ.

Среди причин этому:

  • продаются готовым набором, нет необходимости собирать отдельные элементы по запчастям на авторазборках;
  • относительно низкая стоимость (новый комплект обойдется в 30-35 тыс., б/у можно найти в промежутке от 15 до 25 тысяч);
  • без особых доработок с машины можно снять наддув до 0,5 бар, прирост мощности до 120-130 л.с. и крутящий момент до 180-200 Нм;
  • с дополнительными доработками системы буст можно раскрутить до 1 бар, мощность – до 170-200 л.с., а момент – до 240 Нм.

Буст-набор от Garret оптимален начинающим поклонникам турбо-тюнинга. Установив наддув в 0,5 бар, можно получить неплохую прибавку мощности и при этом не уменьшить ресурс двигателя. Для серьезных «покатушек» такой вариант не подойдет ввиду своей ограниченности.

Газовая турбина

Среди особенностей турбины можно выделить скорость ее вращения. Она может достигать 200 тыс. об/мин, при этом давление может доходить до 2 Бар. Данная турбина способна увеличить мощность мотора до 50 процентов. Подшипники турбины вращаются на огромных скоростях и требуют смазки. Система подключается к смазочной системе ДВС. Турбине нужно определенное время, чтобы набрать необходимые обороты. Поэтому она начнет работать только после трех тысяч оборотов. Если попытаться резко нажать педаль акселератора на низких оборотах коленчатого вала, то напор отработанных газов будет слишком мал для работы агрегата. Можно ощутить провалы. Это явление называется не иначе, как «турбояма».

Набор для двигателей 8-клапанов

Турбо-комплект для 8-клапанного двигателя имеет следующие характеристики. Он способен генерировать давление до 0,5 Бар. С этим комплектом можно увеличить мощность до 120 лошадиных сил, а крутящий момент до 190 Нм. Установка этого набора никак не влияет на ресурс силового агрегата. Монтаж достаточно простой, а все детали из набора – навесные. Для монтажа не нужно как-нибудь дорабатывать двигатель.

В турбо-кит входит:

  • Стальной коллектор.
  • Турбокомпрессор.
  • Прокладки.
  • Шланг подачи масла.
  • Система подачи охлаждающей жидкости.
  • Клапана для сброса избыточного давления.
  • Соединительные элементы.
  • Крепеж и другие детали.

Читать также: Проваливается сцепление нива шевроле

Набор для 16-клапанных агрегатов полностью аналогичный. Также аналогичны и его технические характеристики. В продаже можно найти турбо-кит на 8-клапанный мотор мощностью до 250 лошадиных сил. Здесь используется турбокомпрессор с давлением в 1 Бар.

Турбины для автомобилей ВАЗ

Вариантов для установки турбины на модель 2114 много. Теоретически адаптировать можно что угодно, но лучше всего 8-клапанному двигателю подойдут следующие модели:

  • Garret 1752;
  • Mitsubishi TD04 (устанавливалась на автомобили Mitsubishi Lancer EVO, Subaru Impreza WRX, некоторые другие модели);
  • IHI VF10 (этой моделью комплектовались машины Subaru Legacy I поколения), как вариант VF11-20 (сток для Легаси II поколения);

Список можно расширить десятками позиций, в том числе, более мощными турбинами TD05, TD06, VF23-30.

Для первого буста рекомендуем Garret, TD04 или IHI VF10-20. Они широко распространены, недороги и ремонтопригодны.

Тем более, если недостаточно денег на новое оборудование, несложно найти б/у киты в достойном состоянии в связи с переходом их владельцев на более мощное оборудование

Монтаж

Нужно помнить, что оснащение двигателя системой турбонаддува – это достаточно длительный процесс. Хоть производители наборов и говорят, что можно обойтись без модернизации двигателя, это не совсем так. С чего начать? Конечно же, с покупки необходимых запчастей и подготовки мотора. Необходимо заменить поршни, кольца, прокладку ГБЦ, топливный регулятор, дроссель, а также трубки и прочие детали. Все эти механизмы должны быть максимально надежными.

Также нужно помнить, что постройка мощного авто может существенно различаться в зависимости от модели турбины. Инструкция будет достаточно усредненной. К примеру, для того чтобы построить турбо ВАЗ-2106, сперва необходимо заменить мотор.

Нужно установить 16-клапанный инжекторный агрегат. Первым делом нужно подготовить двигатель. Мотор разбирают, проводят проверку цилиндров, коленчатого вала, шатунов, масляного насоса. Если необходимо, выполняют шлифовку блока. Поршни следует приобретать после того, как будут подготовлены цилиндры.

Далее собирают навесное оборудование. На этом этапе устанавливают форсунки, меняют топливный насос. Затем устанавливают ресивер, выпускной коллектор и применяют турбину. Также монтируют все стальные элементы. И, наконец, последний этап – настройка. От того, как профессионально и правильно будет выполнена регулировка, будет зависеть максимальная мощность, крутящий момент и другие характеристики мотора. Если все операции по подготовке и сборке системы можно сделать своими руками, то для настройки лучше обратится к профессионалам (особенно, если ВАЗ турбо на газу). Кстати, сейчас много споров по поводу того, можно ли на «турбу» ставить ГБО. Специалисты говорят, что октановое число у такой смеси более 102. Поэтому газ работе такого силового агрегата не навредит.

Одним из вариантов существенно добавить мощности и лошадиных сил двигателю ВАЗ-2112 — является установка турбонаддува. Такая доработка не только способна выделить ваш автомобиль среди серой дорожной массы, но и серьёзно «впечатать» вас в кресло машины. Однако кроме монтажа турбин, опытные владельцы устанавливают атмосферный двигатель, либо оснащают его компрессором и в этой статье мы разберёмся, что все-таки лучше и какие доработки предстоят всему автомобилю перед установкой подобных доработок.

Выбираем тип турбины

Перед тем как приступить к установке непосредственно турбины, каждый кто решил этим заняться должен понимать о тех глобальных доработках, что предстоит его автомобилю. А доработка – это всегда деньги и порой не малые, ведь она может затронуть кузов, тормоза, подвеску, а в определённых случаях и коробку переключения передач (выбор масла для КПП).

Но перед всем этим, необходимо определиться, какой тип турбины вы хотите смонтировать на ваш автомобиль. Ведь её мощность прямой показатель её стоимости. Условно турбины делят на три типа:

  • Турбина низкого давления – до 0,5 бар . Установка подобной турбины потребует небольших вмешательств в работу двигателя, однако и мощности даст также.
  • Турбина высокого давления – от 0,6 бар . Установка подобной турбины может повлечь глобальные изменения в коробке переключения передач, начиная от замены масла в КПП, замены сцепления на спортивное и прочих элементов, и систем мотора.
  • Турбина сверхвысокого давления – в этом случае не столько важно само давление турбины, сколько применимости самого автомобиля в целом. Так как применение такой машины на дорогах общего пользования абсолютно исключено, так как гоночные составляющие такого мотора минимум некомфортны и неудобны в общем городском потоке.

Оснащение ВАЗ-2112 турбиной сверхвысокого давления не имеет никаких оснований, и если и устанавливать, то только её младшие аналоги. Поэтому ниже мы рассмотрим, что придётся поменять при монтаже турбины низкого и высокого давления.

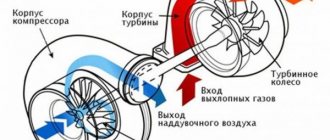

Теория применения турбонаддува

Конечно же, начать надо с теоретических основ наддува. Он разделяется на обычный механический наддув и турбированный (турбонаддув). И в том и другом случае созданием наддува занимается турбина, а отличия заключаются в приводе, с помощью которого турбина работает. В первом варианте вращение турбины идет от двигателя. Это позволяет избавиться от запоздалой реакции или турбоямы, так как обороты турбины напрямую зависят от оборотов двигателя, а значит и создаваемое давление. Хотя при этом у нас появляется дополнительный элемент, работа которого отнимает у двигателя часть мощности. Турбонаддув является более сложной конструкцией, ведь он состоит сразу из двух турбин. Назначением первой турбины является нагнетание воздушной смеси в цилиндры двигателя, а вторая предназначена для вращения первой, она устанавливается сразу за выпускным коллектором и проводится в действие выхлопными газами. Если говорить о самом процессе, то в данном случае он выглядит так:

  • Выхлопные газы, вырываясь через клапаны цилиндров в выпускной коллектор, приводят в движение приводную турбину;
  • Эта турбина через общий вал передает вращение на нагнетательную турбину;
  • Нагнетательная турбина, вращаясь, создает поток воздуха и давление во впускном коллекторе.

Турбонаддув имеет большое преимущество перед механическим в КПД, ведь затрат двигателя на его работу практически не происходит, однако тут уже наблюдается эффект «турбоямы». Что это значит? Это наблюдается при резком нажатии педали газа «в пол», ведь мгновенной реакции двигателя в этом случае не наблюдается. Что же происходит в этом случае? Двигателю надо время для раскрутки турбины, а для этого необходимо увеличения оборотов как минимум до уровня от 3 до 3,5 тысячи об/мин. Все турбины условно делятся на 2 группы:

  • Турбины низкого давления (от 0,2 до 0,6 бар);
  • Турбины высокого давления (до 1 бара и выше).

Установка турбин высокого давления требует более серьезной переделки двигателя и большинства систем автомобиля, тогда как турбины низкого давления допускают применения большинства штатных деталей и узлов.

Доработка при установке турбины

Перед тем как приступить к установке самой турбины, некоторым частям и элементам двигателя может потребоваться доработка:

Степень сжатия

Новые элементы готовы к установке.

Задачей уменьшить степень сжатия может стать замена поршней, произвести доработку головки блока цилиндров. Обратите внимание, что если при установке турбины низкого давления доработать можно лишь поршни, то для высокого давления изменяют и то, и то одновременно.

Система выпуска

«Паук» и «прямоток» можно устанавливать.

Лучшим способом решения системы выпуска, считается замена коллектора и «штанов» на монтаж «паука». Помните, что подобные системы следует покупать только у проверенных продавцов, изделия которых сделаны из высококачественных материалов способных выдержать максимальные температуры от работы турбины.

  • При турбинах низкого давления, после приёмной трубы «штанов», можно всё оставить без изменений.
  • При турбине высокого давления, переход на «прямоток» весьма ощутим, так как весь потенциал, такого типа турбины очень хорошо сможет раскрыться.

Система впрыска

Новая форсунка отличается от старых.

При низком давлении турбин возможна замена ресивера, благо их выбор в современных магазинах тюнинга весьма широк, а для старшего брата потребуется замена бензонасоса и форсунок на наиболее производительные.

Электронный блок управления

О её установке стоит прочитать отдельно.

О внимательном монтаже этого устройства тоже следует прочитать мануал.

При установке любого типа турбины потребуется обязательная прошивка «мозгов». А на турбине с общей мощностью выше 200 л.с, потребуется ещё и замена ДМРВ на ДАД (датчик абсолютного давления – прим.) и ДТВ (датчик температуры воздуха – прим.). А делается это для того, что штатный датчик просто-напросто не рассчитан на проход такого количества воздуха. До того момента пока они не установлены, правильно перепрошить ЭБУ не получится.

Смазка

Любой турбине необходима смазка и для этого необходимо обеспечить на неё подачу масла. Делается это различными способами, либо путём установки специального тройника на место фиксации датчика давления масла и последующим подключением к нему специального шланга, либо при помощи переходника с отводом под масляный фильтр. В любом случае какой-бы способ вы не выбрали, слив масла необходимо обеспечить только в поддон через металлическую трубку.

Система охлаждения

Интеркуллер — это небольшой радиатор вместо бампера.

Для обеспечения наилучшего охлаждения двигателя потребуется подвод тосола из общей системы охлаждения. А для того, чтобы охладить воздух который подаёт турбина обязательно к установке интеркуллер. При установке турбин низкого давления многие ошибочно думают, что установка такого устройства необязательно, однако в летнее время года, штатная система просто не справится со своими обязанностями.

Охлаждение потребуется и самому двигателю и в случае с ВАЗ-2112, отлично подойдёт монтаж двухрядного медного радиатора. Этого вполне хватит для его оптимального охлаждения.

Перепускной клапан

На фото клапан — Blowoff.

Перепускной клапан необходим для сброса излишнего давления, которое может возникнуть в системе при резком закрытии дросселя. И для того, чтобы оно не вырвалось через резиновые элементы, соединения и не вызвало их разрыва, такое давление сбрасывается в воздух. Существует два вида клапанов: Blowoff – это клапан, который необходимо устанавливать рядом с дроссельной заслонкой, а Bypass – монтируют между интеркуллером и воздушной магистралью.

Клапан Wastegate

Цена подобного устройства достаточно велика.

Предназначение подобного клапана заключается том, чтобы часть выпускного газа шла в обход турбины, тем самым ограничивая его скорость и уменьшая его избыточное давление на впуске. Они бывают двух видов:

Внешние – устанавливаются чаще на гоночные автомобили, так как имеют весьма значительные габариты, и внутренние, которые устанавливаются сразу на гражданские типы турбин wastegate.

Блок для турбин высокого давления

  • Если вашей целью является достигнуть общей мощности ВАЗ-2112 более 200 лошадиных сил , то тут уже будет идти речь не о монтаже турбины к двигателю, а о сборке нового двигателя.
  • В этом случае вместо стокового блока, лучше установить от Лада Калина, так как с ним и при правильно подобранном коленчатом вале можно достичь увеличенного объёма. Также замене можно подвергнуть поршни, шатуны и прочее.
  • Вариантов подобного исполнения много, и всё зависит от того, какую сумму вы готовы вложить в подобную доработку.

Иные изменения

  • В зависимости от того каким бюджетом и фантазиями располагаете вы, дорабатывать двигатель можно как в ту, так и в иную сторону. Например, может потребоваться установка иных свечей, либо регулятора давления топлива, доработанных форсунок или бензонасоса.
  • Для установки некоторых видов турбин может потребоваться изменение в конструкции переднего бампера, так как для монтажа дополнительного радиатора просто не хватит места.

Читать также: Залог 24 транспорт легковые автомобили

Турбо КИТ

Турбо КИТ в сборе.

Для того, чтобы не заморачиваться с установкой определённого типа турбин и оборудования к ним, возможна покупка специального комплекта Турбо КИТ. Как правило, такой комплект включает в себя саму турбину и всё самое необходимое для её монтажа.

Сегодня в магазинах тюнинга можно увидеть большой выбор подобных, разнообразных комплектов, в которых сделано всё для того, чтобы монтаж был как можно проще.

Цены на турбину

Установить турбину в сервисе возможно имея в кармане порядка 100-150 тысяч рулей . В эту цену входит цена турбины и комплектующих, а также всех работ по её установке.

Однако необходимо помнить, что установка конкретно каждой модели строго индивидуальна и требует персонального расчёта.

Плюсы и минусы турбины, компрессора и атмосферного двигателя

Рассмотрим все эти способы тюнинга двигателя отдельно.

Турбина

Под капотом турбированной ВАЗ-2112

За последние годы монтаж турбины на автомобили ВАЗовского семейства получил достаточно широкое распространение. И в этом нет ничего не ожиданного, так как они наиболее распространены в отличии от механического надува (компрессора – прим.), потому как имеют ряд преимуществ.

Во-первых, нагнетатель расположен рядом с крыльчаткой турбиной и встроена в выпускной коллектор приводя себя в движение отработавшими газами. Во-вторых, подобное расположение компонентов позволяет значительно увеличить КПД всего двигателя, потому что отсутствует прямая связь у турбины и коленчатого вала, так как она не забирает мощность у самого мотора. Опытные автомеханики называют именно это, главным преимуществом турбины от компрессора.

Если подобные обозначения для вас сложны, одним слово турбина нагнетает большое давление в цилиндры и чем оно больше, тем больше мощность.

Недостатки турбины

Однако турбина имеет свои недостатки, и к таким относится «турбояма». Этот эффект проявляет себя в замедленном отклике на нажатие педали газа, а на небольших оборотах работа турбины вообще никак ощущаться не будет. Объяснение этому весьма простое, для того, чтобы двигатель начал набирать мощность и обороты ему требуется время, чтобы увеличилось давление выхлопных газов, которые бы и смогли должным образом раскрутить турбину. Точно по такой же причине, двигатель с турбиной способны выдать максимальную мощность только после 4000 оборотов в минуту.

Компрессор

Компрессорный двигатель начинает движение воздуха из-за специального механического нагнетателя, работающего при помощи ременного привода. То есть, работа и мощность двигателя напрямую зависит от количества набранных оборотов и чем они выше, тем выше и мощность. В конструкции компрессора воздушная смесь с топливом не только подаётся в цилиндры под давлением, но и способна продуть выпускные и впускные клапана в момент неполного их закрытия, тем самым прочищая их. Из-за такой конструкции двигатель всегда способен работать на полную мощность.

Недостатки компрессора

Существенным минусом такой доработки является ненадёжность ремней привода, которые так или иначе будут рваться и приходить в негодность, а также повышенный расход топлива, так как компрессор лучше всего ставить на двигатели с большим объёмом, так как с ними эффективности взаимодействия будет намного выше.

Атмосферный двигатель

У многих людей при разговоре об атмосферном двигателе приходит на ум всё что угодно но не то что есть на самом деле.

Атмосферный двигатель – это обычный двигатель на котором отсутствует какой-либо наддув, то есть турбированный или компрессорный. Однако и здесь есть свои нюансы.

Атмосферный двигатель является одновременно и простым, и самым сложным в своём устройстве. Так как в цилиндры этого мотора подаётся идеальная топливно-воздушная смесь, не имеющая на своём пути никаких преград или сопротивления. На этом моторе идеально работает коллектор, максимально точно настроен распределительный вал, увеличен диаметр цилиндра, ход поршня и так далее. И делается это все для увеличения номинальной мощности двигателя.

Несмотря на то, что это казалось бы идеально сложенный двигатель из плюсов которого можно выделить неукоснительно точную реакцию педали газа и хорошего задела мощности на любых оборотах, в сравнении с турбированным аналогом у него есть и минусы.

Минусы атмосферного двигателя

  1. Первый минус из-за которого можно отдать предпочтение «турбо» — это очень большой расход топлива и высокая степень износа внутренних частей двигателя. Также невозможность «атмосферника» поднять стоковую мощность более чем в два раза, тогда так турбированный способен увеличить её в несколько раз.
  2. Сильно раскрученные «атмосферники» едут только на высоких оборотах, что отрицательно сказывается при движении в городских условиях. А также у них наблюдается высокий порог работы на «холостых», что тоже неудобно при каждодневном использовании.

Как вы могли убедиться у всех трёх видов двигателей есть свои преимущества и недостатки, но сегодня мы остановимся на турбине, так как это самый подходящий вид тюнинга двигателя ВАЗ-2112.

Турбины на базе компрессора IHI VF10

Турбокомпрессор VF22

Субару больше прочих производителей экспериментировал с конфигурациями турбодвигателей. На тех же WRX-ах можно найти и Гарреты, и знаменитые Apexi, и Mitsubishi. Не последнее место в этом ряду занимает американский производитель IHI, суперчарджеры которого ставились на легендарные авто типа Chevrolet Camaro.

На ВАЗ устанавливают много вариантов турбин от IHI, в том числе:

  • VF22
  • VF23
  • VF24

Это классические турбины для дрэг-рэйсинга, которые выходят на буст экстремально быстро, уже на 2800-2900 оборотах.

VF10 менее производителен, чем любой из этих вариантов. Пиковая мощность составляет порядка 250 лошадей (редко, при очень профессиональной настройке и сильном снижении ресурса – до 300). К сравнению, 20-е и 30-е номера способны развить до 325 и более коней. Но для вазовского мотора «десятка» (как и схожие с ней турбины VF11-20), по мнению многих специалистов по турбо, оптимальна.

Если сравнивать с TD04 и даже TD05, VF10 будет резвее на низах, но и турбояма ощутимее. ВАЗ 2114 с такой турбиной будет лучше себя чувствовать на дрэге или в кольцевых гонках с минимумом длинных прямых.

Выводы

Установка турбины на двигатели ВАЗ-2112 очень сложная и ответственная задача. Безусловно, что ошибки в её исполнении могут привести к поломке как самой турбины, так и двигателя в целом. Поэтому, подходить к этому вопросу следует имея соответствующие средства и ответственный подход к делу. Установку турбин следует проводить в специализированных мастерских, где работают высококвалифицированные специалисты.

Советуем с самого начала изучить технические характеристики той или иной турбины, а возможно и комплекта турбо КИТа.

…очень и очень частые вопросы, которые я получил в личку «сколько тебе стала турба?», «а что надо, чтобы собрать?», «а ты че такой дерзкий?» (шутка) и тд. Никогда не пытался посчитать, ибо это реально трудно, тем более учитывая, что в моем случае постоянно что-то меняется/дорабатывается/усовершенствуется.

Однако хочу рассказать и попытаться вывести какие-либо цифры про этап турбирования который предшествовал нынешней конфигурации, и который очень популярен среди турбирования ВАЗов вцелом на просторах родины. Попытаюсь вывести оптимальный рецепт и собрать всю необходимую инфу в одной записи с инструкцией к действию.

Итак, турбокит на основе не значительных доработок мотора, на турбине тд04(и ее моноскрольных модификаций), давление 1-1.4 бара, ориентировочная мощность 190-230лс. Примерный бюджет 2500-3500$(запчасти+работа+настройка)

Вцелом КОНЦЕПЦИЯ подойдет на многие бензиновые 4х цилиндровые двигатели с возможностью онлайн-настройки ЭБУ.

за основу я беру 16 клапанный двигатель ВАЗ 1.6 либо 1.5

— блок с маслофорсами — стандартный коленвал 71 либо 75,6 в нулевом размере (без шлифовки) — стандартные шатуны ваз 2110 121мм под плавающий палец

Идем на рынок и покупаем:

— поршни нива производства Тольяти (они самые качественные, необходимый размер и группу надо померять конечно же перед покупкой, об этом ниже) + кольца Mahle (лично мне они нравятся)
70-100$
— железная приоро-прокладка ГБЦ 20-30$

— внешний регулятор давления топлива 2,5-3 бара 15-20$ за ВАЗовский

— вакуумный шланг 3м — тройник классика — тормозная трубка ваз под подачу масла на турбину (60-80см длинной) — трубка печки классика под слив масла (обычно она стандартно подходит на большинство турбин по креплению) 10-15$ за всё

— трубы, гибы под выпуск (диаметр 57/63 мм, количество определится при сварке) 100-150$

— и еще всякая мелочевка, которая понадобится во время сборки до 100$

Далее залазим в инет, ищем и заказываем:

— турба тд04(и ее моноскрольные модификации)
300-400$ за б/у в отличном состоянии. Полезная статья про проверку б/ушной турбины
— прокладки по турбу (нижняя и под даунпайп) и под слив масла 20-30$

— впускной ресивер турбо (объем 1,5-2л, желательно с дудками внутри) с цельными рогами (никаких резинок между рогами и ресивером, они порвутся) + прокладка под него 100-200$

— выпускной коллектор под турбину тд04 + металическая прокладка под коллектор 100-150$

— универсальный комплект пайпинга, силикона, т-хамутов (2-2,5 дюймов) 70-150$ за новый, китай, ходит отлично

— фронтальный интеркуллер с примерными размерами 550*140*65мм (потенциал ±350 сил) 100-150$ за новый, китай, ходит отлично

— бензонасос вальбро 255лч (не берите китайский! они долго не живут) 80-100$

— форсунки 440сс субару (либо аналогичные по производиетлньости ±) 100-150$ за б/у в отличном состоянии

— блоуофф (тут конечно выбор огромен) 50-200$

— механический бустконтрллер либо ссылка 30-40$

— нулевик (не торопитесь покупать заранее, лучше уже после того как все установлено, чтобы подгадать с размером) 20-50$

Читать также: Ретро диски на классику

— датчик давления турбо (хоть самый дешевый, главное чтобы хоть примерно внятно показывал) 10-15$ за самый простой китайский

— ДАД Motorolla MPX4250 (до 1,5 бара) 30$

Общая сумма деталей: 1300-2000$

Накупили? Это было самое простое, собираем!

Теперь надо все собрать в кучу:

1. Работы по низу мотора:

— проверка на элипсность цилиндров, за неимением таковой расчет необходимого диаметра новых поршней. если элипсность присутствует и выходит за рамки допустимых значений, то необходима расточка цилиндров. Покупка поршней ТОЛЬКО после описанных выше манипуляций. — проверка плоскости блока на ровность (в случае сильной кривизны — шлифовка поверхности блока) — естественно проверка коленвала, шатунов, вкладышей, маслонасоса и тд (то есть необходимо провести полную ревизию и проверку низа) — доработка Ниво-поршней, а именно: выфрезеровка лужи 18-20 кубов для понижения СЖ, цековковки под клапана — установка поршней, сборка низа

Основной смысл при переборке низа — понижение СЖ, для возможности надувать много и без детонации. Много почитав, изучив и много сам попробовав я сделал вывод, что понижая СЖ на 1 единицу на атмосферном моторе потеря мощности составит 3-5%, однако при использовании наддува позволяет безпроблемно надувать 1 бар, соотвественно понижая еще больше — можно больше надувать. Ну это грубо говоря =) А поскольку нам нужен стабильный вариант на каждый день то нужен запас и степень рекомендую иметь в пределах 7.7-8.2.

2. ГБЦ

— общая проверка на дефекты ГБЦ — проверка ровности плоскости, в случае кривизны — шлифовка — расширение каналов (не сильно обязательно, но очень желательно) — гидрокомпенсаторы, клапана и вся фигня остается стандартная (конечно же в случае полной работоспособности)

3. Тем временем у токаря:

— флянец выходной из турбы (для даунпайпа) — переходник с вазовской тормозной трубки на входное отверстие подачи масла на турбу

Остальное:

4. Замена форсунок
обязательно поменяйте резиновые колечки
5. Замена бензонасоса walbro становится как родной

6. Если у вас безобраточная рампа, то делаем обратку используя магистраль отвода бензиновых газов адсорбера.

7. Подключаем регулятор давления топлива к системе Если у вас безобраточная рампа то от обратной части рампы откручиваем пластиковый колпачек, достаем нипель который вкручен внутри, берем бензостойкую трубку подходящуюю по диаметру, надеваем на рампу, закрепляем хамутом. эту трубу соединяем со входом на регуляторе. Из выхода регулятора проводим трубку на нашу свежесделанную обратку. Если у вас рампа с обраткой — то ничего делать не надо.

8. Замена ресивера с дросселем в случае, если ресивер перекрывает вход для патрубка картерных газов, необходимо переделать клапанную крышку под вход сбоку, пример как это сделать (листайте вниз страницы)

9. Установка выпускного коллектора

10. Примерочная установка турбы поставили на коллектор, прикрутили парой болтов, на этом пока все

11. В поддон ввариваем вход под слив масла с турбы. Вход должен находится максимально высоко, но и не забывайте сопоставлять с выходом маслослива из турбы.

12. Установка интеркуллера тут зависит от того какой куллер взяли, от его размеров, толщины и тд. вцелом основное требование для фронтального куллера простое — чтобы на него попадало максимально возможное количество набегаемого воздуха, а дальше уже фантазия играет свою роль

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
