Состав системы охлаждения ВАЗ 2110 и методы устранения неисправностей

Без системы охлаждения невозможно функционирование двигателя внутреннего сгорания. СОД служит для быстрого прогрева мотора до оптимальной температуры и отводит излишки тепла, не допуская перегрева силовой установки. На ВАЗ 2110 устанавливается стандартная СОД. Она отличается надёжностью, но если поломки случаются, с ремонтом или заменой затягивать нельзя. В противном случае неисправная система грозит быстрым износом деталей двигателя вплоть до его выхода из строя.

Система охлаждения

Устройство и принцип работы СОД ВАЗ 2110

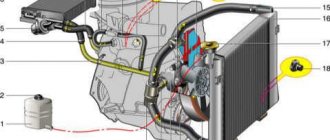

Схема системы отвода тепла, устанавливаемая на ВАЗ 2110, классическая для инжектора. В состав входят радиатор основной, отопитель, водяной насос, термостат, расширительный бачок, вентилятор принудительного охлаждения, датчик замера температуры, ЭБУ и несколько соединительных патрубков.

Радиатор

Радиатор на ВАЗ 2110 применяется в системе только во время движения антифриза по большому конуру – проходя через него, рабочая жидкость охлаждается. Обычно это алюминиевый корпус с трубками внутри и пластинами снаружи, также их называют сотами. Оснащается двумя пластиковыми бачками, разделенными стенками, через которые движется тосол. Когда открывается большой круг, ОЖ заходит в радиатор через верхний отвод, а выходом служит нижний.

Расширительный бачок

Изготавливается из термостойкого пластика, предназначается для залива ОЖ и контроля ее уровня. На стенке имеются метки «минимум» и «максимум», в нормальном состоянии уровень должен быть на средней отметке. Бачок имеет два патрубка, один из них служит для отвода пара от основного радиатора, другой – излишков тепла от радиатора печки.

На расширительный бачок у ВАЗ 2110 устанавливается специальная клапанная крышка, которая отвечает за герметичность всей системы. Конструктивно состоит из впускного и выпускного клапанов.

По мере нагрева антифриза в СОД повышается давление, излишки которого стравливаются через клапан выпуска. При остывании двигателя давление снижается, и воздух запускается через впускной клапан.

Термостат

Термостат по своему назначению является перепускным механизмом, он перераспределяет поток тосола с малого на большой круг циркуляции. Когда запускается холодный мотор, жидкость начинает двигаться по малому контуру, не попадая в радиатор – по рубашке блока цилиндров, радиатору отопителя и подогреву дроссельного узла. При достижении температуры 87-90 градусов клапан термостата приоткрывается. Когда температура достигает 102 градусов, клапан открывается полностью, пропуская поток антифриза через радиатор перед двигателем.

Водяной насос

Циркуляция жидкости обеспечивается водяным насосом. Он имеет единый привод с механизмом ГРМ. Частой причиной обрыва ремня газораспределительного механизма является заклинившая помпа. Корпус чаще всего алюминиевый. На одном конце жёстко зафиксирован приводной зубчатый шкив, а на другом – пластиковая или алюминиевая крыльчатка.

На ВАЗ 2110 устанавливались разные двигатели – обладатели легендарного 124-го мотора могут не беспокоиться о встрече клапанов с поршнями при обрыве ремня ГРМ, этого не произойдет. Другая ситуация у владельцев моторов 21120 – у них клапана гнет. Остаётся посоветовать почаще следить за состоянием помпы и при выявлении неисправностей незамедлительно проводить замену, так как деталь неремонтопригодная.

Вентилятор радиатора

Регулятором температуры охлаждающей жидкости служит не только радиатор и термостат, но и электровентилятор. Он имеет 4 лопасти из пластика и электродвигатель. Когда температура рабочей жидкости достигает 110 градусов, датчик включения вентилятора на ВАЗ 2110 посылает сигнал на электронный блок управления двигателем, который передает показания на реле – электроцепь замыкается, и включается электровентилятор. Он будет обдувать радиатор до тех пор, пока температура не опустится до 90-95 градусов.

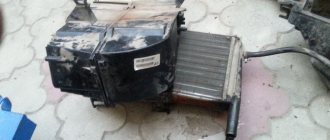

Датчик ОЖ и радиатор печки

Датчик охлаждающей жидкости предназначен для контроля за изменениями температуры антифриза в двигателе. Находится он на блоке цилиндров и передаёт показания на ЭБУ. Не путайте его с датчиком температуры, который подает сигнал на панель приборов. Радиатор печки служит для обогрева салона теплым воздухом. Он интегрирован в систему охлаждения с помощью соединительных шлангов. Через него циркулирует антифриз непрерывно, так как он включен в малый круг циркуляции. Дроссельный узел имеет два патрубка: один служит для отвода излишков рабочей жидкости, а через другой подводится антифриз. Во втором патрубке также находится датчик, контролирующий температуру и уровень охлаждающей жидкости.

В более поздних моделях ВАЗ 2110 датчик вмонтирован в алюминиевый корпус дроссельного узла, а ёмкость расширительного бачка стала существенно больше.

Электровентилятор

Устанавливается в сборе на трех резиновых втулках и крепится гайками на шпильках кожуха 5. Четырехлопастная крыльчатка 3 изготавливается из пластмассы и закреплена на валу электродвигателя 4 гайкой. Для лучшей эффективности работы крыльчатка помещена в кожухе 5, который крепится на кронштейнах радиатора в четырех точках. Лопасти крыльчатки имеют переменный по радиусу угол установки и для уменьшения шума переменный шаг по ступице.

Включение и выключение электровентилятора осуществляется в зависимости от температуры охлаждающей жидкости датчиком 6 типа ТМ-108, ввернутым в нижний бачок радиатора 1 с левой стороны.

На двигателях в вариантных исполнениях могут устанавливаться механические вентиляторы, крыльчатка которых крепится к ступице 4 шкива 3 привода насоса.

Радиатор и расширительный бачок.

Радиатор 1 устанавливается на две резиновые опоры (подушки) и крепится к передку кузова четырьмя болтами. Он состоит из верхнего и нижнего штампованных латунных бачков, двух рядов латунных трубок и охлаждающих пластин. Бачки имеют подводящий и отводящий патрубки, нижний бачок — сливную пробку 7. Заливная горловина закрывается пробкой 2 радиатора. Патрубок заливной горловины через впускной и выпускной клапаны пробки радиатора соединяется шлангом с расширительным пластмассовым бачком. Впускной клапан не прижат к прокладке (зазор 0,5-1,1 мм) и допускает впуск и выпуск охлаждающей жидкости.

На работающем двигателе при резком повышении температуры или закипании жидкости пропускная способность через впускной клапан становится недостаточной и под воздействием возросшего перепада давлений впускной клапан закрывается, разобщая систему охлаждения с расширительным бачком. Давление в системе повышается, обеспечивая более лучшую теплоотдачу через радиатор. При нарастании давления до 0,05 МПа выпускной клапан открывается и охлаждающая жидкость выпускается в расширительный бачок. Температура жидкости при этом будет 118- 120°С. Избыток пара выходит в атмосферу через резиновый клапан пробки расширительного бачка, срабатывающий при давлении, близком к атмосферному. Давление, при котором открывается выпускной клапан с 1983 г. было повышено до 0,08 МПа (0,8 кгс/см2).

Принцип работы СОД

Система охлаждения замкнута и работает всегда, никаких настроек не требуется. Антифриз заливается в расширительный бачок. Чаще всего в качестве охлаждающей жидкости используется тосол или другая ОЖ. Это раствор воды с этиленгликолем, благодаря которому жидкость не замерзает при отрицательных температурах. В системе охлаждения 10-ого семейства используется около 8 литров ОЖ, при необходимости ее нужно доливать. После достижения пробега в 75 000 км рекомендуется промывать систему и менять ОЖ. Принцип работы СОД условно можно разделить на несколько стадий:

1. Циркуляция рабочей жидкости осуществляется благодаря центробежному насосу (помпе). Он интегрирован в блок цилиндров и приводится в действие ремнем привода ГРМ.
2. Циркулируя по рубашке блока цилиндров, антифриз начинает греться от раскаленных в результате работы ДВС деталей. В это время расположенный тут же датчик измеряет температуру охлаждающей жидкости, которая движется только по малому контуру. Когда тосол нагревается до 90 градусов, клапан термостата приоткрывается, пропуская жидкость циркулировать по большому контуру. Это значит, что ОЖ начинает проходить через основной радиатор, где охлаждается и возвращается в систему – так происходит теплоотвод. Малый и большой контуры работают параллельно. После повышения температуры до 102 градусов циркуляция осуществляется только по большому кругу.

Жидкость в радиаторе охлаждается за счёт встречного потока воздуха во время движения автомобиля, но так происходит не всегда. Например, в пробках нет возможности охладить ОЖ потоком воздуха навстречу. В этом случае при нагреве тосола более 102 градусов датчик температуры отслеживает превышение рабочих значений и передает информацию контроллеру, который посылает сигнал на реле электровентилятора для запуска принудительного охлаждения.

Нагреваясь, жидкость увеличивается в объеме. Лишний антифриз возвращается через пароотводящий патрубок в расширительный бачок, а после остывания подается в систему.

Радиатор

Эта деталь обеспечивает охлаждение горячей жидкости, когда циркуляция проходит по большому кругу. Радиатор имеет трубчато-пластинчатую конструкцию, а изготовлен он из алюминия. На нем установлены два бачка из пластмассы.

Здесь также расположены патрубки для прохождения охлаждающей смеси. Антифриз попадает в радиатор через верхний патрубок системы охлаждения ВАЗ-2110, а уходит дальше через нижний.

Неисправности системы охлаждения и способы их устранения

Неполадок системы охлаждения может быть достаточно много. Связано это в большинстве случаев не столько с надёжностью СОД, сколько с низким качеством комплектующих. Типичные неисправности бывают следующие:

• низкий уровень ОЖ в бачке из-за нарушенной герметичности соединений шлангов, повреждения бачка;
• отсутствие давления в системе, вызванное вышедшим из строя водяным насосом;
• перегрев жидкости из-за неработающего в нормальном режиме электровентилятора – неисправны электровентилятор, реле, датчик температуры;
• выход из строя термостата – определить эту неисправность можно по двум признакам: либо ОЖ циркулирует только по большому кругу, либо только по малому, в результате двигатель не нагревается или перегревается.

Рекомендуется регулярно пользоваться режимом самодиагностики для своевременного выявления отклонений в температурном режиме и следить за уровнем охлаждающей жидкости в расширительном бачке.

Утечка антифриза

Сначала следует проверить уровень ОЖ в расширительном бачке. Если он низкий, нужно осмотреть подкапотное пространство на предмет наличия подтёков. Обычно причина их появления в слабом соединении хомутов, повреждении радиатора или радиатора печки. Во всех случаях потребуется замена элементов.

Циркуляция тосола в системе

Чтобы проверить наличие давления в системе, следует открыть крышку расширительного бачка и посмотреть, как внутрь поступает тосол. Плохая циркуляция может стать следствием загрязнения СОД, в этом случае потребуется ее промывка. Другая причина заключается в выходе из строя помпы, но в этом случае гарантированно будет оборван ремень ГРМ, и последует дорогостоящий ремонт загнутых клапанов.

Двигатель перегревается

Причиной в большинстве случаев становится неисправный термостат. Для проверки нужно потрогать рукой нижний и верхний патрубки радиатора. Если верхний при рабочей температуре двигателя будет горячий, а нижний остаётся холодным, значит, термостат заклинил в закрытом положении.

Если он заклинит в открытом виде, двигатель будет долго прогреваться. Летом это не страшно, а зимой принесет массу неудобств. В обоих случаях термостат подлежит замене. Двигатель может перегреваться, если в системе есть воздушная пробка, или не работает электровентилятор. Также надо проверить радиатор – возможно, его соты забиты грязью.

Замена водяного насоса

Для удобства лучше снять и убрать в сторону адсорбер, не отсоединяя шлангов. Пластиковая накладка сверху на двигателе и защитный кожух привода ГРМ тоже нужно снять. Дальнейший алгоритм действий такой:

1. Домкратом приподнять правую переднюю сторону, тем самым вывесить колесо, в дальнейшем это понадобится для установки меток.
2. Колесо нужно снять, открутить гайку крепления шкива коленчатого вала и снять шкив.
3. Ослабить гайки крепления роликов-натяжителей и снять ремень привода газораспределительного механизма.
4. Вставить подходящий деревянный брусок между шестернями распредвалов, предотвратив их прокручивание.
5. Открутить три крепежных болта, фиксирующих помпу, и снять насос.

Новая помпа устанавливается в обратном порядке, рекомендуется нанести на места соприкосновения с блоком небольшой слой силиконового герметика.

После завершения работы нужно долить охлаждающую жидкость и проверить работоспособность системы.

Замена радиатора

Следует сначала слить антифриз из системы, открутив сливную пробку в нижней части радиатора, предварительно подставив подходящую ёмкость. Далее нужно слить охлаждающую жидкость с рубашки блока. Дальнейшая работа проводится следующим образом:

1. Снятие фишки проводов и отключение электровентилятора.
2. Открутить два болта с левой стороны.
3. Открутить две гайки сверху и болт внизу.
4. Теперь можно снять радиатор вместе с электровентилятором, отсоединив предварительно нижний и верхний патрубок.

Новый радиатор устанавливается в обратной последовательности, рекомендуется поменять охлаждающую жидкость.

Замена термостата

Перед заменой термостата следует слить охлаждающую жидкость из радиатора и из блока цилиндров. Теперь нужно ослабить хомуты патрубков, подходящих к термостату и демонтировать его. Новое устройство устанавливается в обратной последовательности, рекомендуется заменить и хомуты.

Все эти работы, а также замена соединительных шлангов или радиатора отопителя могут осуществляться в гаражных условиях. Для этого не обязательно обращаться в автосервис. Замена помпы стоит не менее 800 рублей, термостата – 400-500, радиатора – 300-400. Суммы не такие большие, но и работа несложная. Делать своими руками или воспользоваться услугой СТО – каждый выбирает для себя сам.

Устройство системы питания Ваз 2110 карбюратор

Запас топлива находится в баке, расположенном под днищем в районе задних сидений. Бак Ваз 2110 – стальной, состоит из двух сваренных между собой штампованных половин. Через дренажные трубки он связан с неразборным сепаратором, улавливающим пары бензина. Последний сообщается с атмосферой через двойной обратный клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, топливному насосу и далее – к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки Ваз 2110 – с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос Ваз 2110 – диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафрагменный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу – одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной прокладке, находящейся между предохранительной и рабочими диафрагмами.

Диафрагмы вместе с внутренней прокладкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю на двух шпильках через теплоизоляционную проставку, уплотненную с двух сторон картонными прокладками. Прокладки выпускаются толщиной 0,30, 0,75 и 1,25 мм. Между теплоизоляционной проставкой и двигателем устанавливают прокладку 0,30 мм, а на внешнюю сторону проставки (обращенную к бензонасосу) — прокладку 0,75 мм и проверяют минимальное выступание толкателя из проставки, которое должно составлять 0,8-1,3 мм. Для этого медленно проворачивают коленчатый вал двигателя, нажимая на толкатель пальцем и периодически контролируя его выступание над плоскостью прокладки. Если минимальное выступание меньше указанного, внешнюю прокладку заменяют более тонкой, если больше – более толстой.

Часть бензина, подаваемого к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов – это улучшает охлаждение бензонасоса и предотвращает образование паровых пробок в системе питания. В сливную магистраль врезан обратный клапан, пропускающий топливо только в одном направлении – от карбюратора к баку.

В корпус воздушного фильтра Ваз 2110 может поступать холодный воздух через заборник возле радиатора или горячий — от заборника, установленного на выпускном коллекторе. Переключает потоки заслонка, управляемая терморегулятором. Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25°С и полностью перекрывает ее, если воздух нагрет выше 35°С. Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25-35°С.

Воздушный фильтр Ваз 2110 – сухой, со сменным бумажным фильтрующим элементом, крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.

Промывка системы охлаждения

В современных автомобилях в качестве охлаждающей жидкости используется антифриз или тосол. ОЖ рано или поздно начинает выкипать, а значит, в бачке снижается ее уровень. Раньше автолюбители доливали в систему дистиллированную воду, сейчас – антифриз той же марки. Охлаждающая жидкость отводит тепло от мотора и, проходя через радиатор, охлаждается для дальнейшей циркуляции. Тосол частично смазывает элементы и узлы системы охлаждения, защищая их от коррозии.

При значительном пробеге (более 75 000 км) без замены ОЖ она практически теряет все свои свойства, постепенно темнеет, изменяется ее запах. Такие симптомы свидетельствуют и о загрязнении СОД. В любом случае потребуется замена антифриза с предварительной промывкой. Если этого не сделать, свежая жидкость быстро загрязнится, и придется повторить процедуру.

Чистка или промывка системы охлаждения состоит из двух основных этапов. Сначала нужно снять радиатор и вручную очистить его соты в виде решетки от грязи и насекомых. Лучшим для этого инструментом будет автомобильная мойка высокого давления – направленная струя быстро выбьет из сот всю грязь. При этом чтобы не повредить мягкие алюминиевые пластины, нужно обрабатывать радиатор с расстояния не менее одного метра.

На следующем этапе можно приступить к промывке системы. Так не только очищают СОД от грязи, но и удаляют ржавчину и накипь (особенно, если использовалась вода). Промывание понадобится и после решения некоторых проблем с двигателем, когда в систему охлаждения попадают моторное масло и газы из камер сгорания, что также оказывает негативное воздействие на СОД. Для очистки используются специальные средства или обычная дистиллированная вода.

Перед началом процедуры следует слить весь старый антифриз с радиатора и с блока цилиндров. Чтобы ускорить процесс, открутите крышку расширительного бачка. При этом двигатель должен быть остывшим. Промывка проводится в несколько простых шагов:

1. Закрутить все сливные пробки и залить в расширительный бачок дистиллированную воду или специальный раствор для промывки.
2. Запустить двигатель и дать ему поработать на холостом ходу 15-20 минут, пока температура не поднимется до рабочих значений вплоть до запуска принудительного охлаждения электровентилятором. Во время работы двигателя отопитель должен работать на обогрев с максимальными оборотами.

Если температура поднимается слишком быстро, или есть другие отклонения, это может свидетельствовать о наличии воздуха в системе. В этом случае нужно избавиться от воздушной пробки любым доступным способом. Потом можно заглушить двигатель и дать ему остыть, затем слить жидкость из системы.

При сильном загрязнении следует процедуру промывки повторить и продолжить до тех пор, пока не начнет сливаться чистая жидкость. После этого можно заливать антифриз.

Ремонт

Рассмотрим, как исправить проблемы, возникающие в системе охлаждения согласно порядку их перечисления:

• тосол не может исчезать просто так, в закрытой системе он не испаряется, значит – нужно найти течь и устранить ее. Прежде всего, необходимо проверить все шланги и патрубки, возможно, они плохо закреплены, или хомуты износились. Также внимательно осмотрите радиатор охлаждения на предмет протекания;
• если в морозы приходится долго прогревать двигатель до рабочей температуры, прежде чем трогаться в путь, значит, его нужно утеплить. Причем, если в местности, где эксплуатируется ВАЗ 2110, морозы выше -10°С долго не держатся, то достаточно утеплить во время езды радиатор (например, с помощью картонки, которая должна быть на этот случай в багажнике). Если же речь идет о серьезных испытаниях холодом, то придется утеплить, что называется, капитально. Тогда долгий подогрев не понадобится. Можно, конечно, приобрести «тулуп» для двигателя, но это дорого и не всегда оправдано. Можно использовать для этой цели тивиплен или изофлекс с пенополиуретаном. Только придется долго повозиться – вырезать, подогнать, закрепить. В конце концов, чтобы утеплить, подойдет и войлок, даже старое одеяло, закрепленное под капотом с помощью подручных материалов. Следите только, чтобы крепление было надежным, и кусок вашего утеплителя не попал под ремень генератора;
• если двигатель уже начал детонировать, то, скорее всего, вы достаточно «потрудились» для этого, не обращая внимания на «сигналы», которые подавала система охлаждения. Хорошо, если все «пройдет» после приведения ее в порядок, но может понадобиться и ремонт двигателя – а это плохо, неприятно и дорого;
• стрелка датчика температуры ОЖ в красном секторе требует немедленной реакции водителя. Прежде всего желательно заглушить машину, чтобы перегрев не вызвал серьезных последствий. Откройте капот и посмотрите, есть ли в бачке ОЖ, но пробку пока не откручивайте, можно обжечься. Если вы вовремя среагируете на датчик, то до кипения не дойдет, из-под капота не повалит пар и не раздастся свист;
• особенно неприятный момент, когда прорывает прокладку головки двигателя. Тогда уже не избежать серьезного ремонта.


  Установка термостата

  Читайте также:  Гидравлический домкрат не поднимает под нагрузкой

Способы доработки СОД

Любой отечественный автомобиль не может считаться совершенством в техническом плане и ВАЗ 2110 – не исключение. Система охлаждения может работать лучше, если провести тюнинг:

1. Установка термостата на 6 отверстий – температура охлаждающей жидкости поддерживается на стабильном уровне.
2. Установить СОД от Лады Калина – антифриз будет прогреваться быстрее при отрицательных температурах, при этом давление снизится.
3. Установка более производительного водяного насоса или монтаж дополнительной помпы – повышается скорость циркуляции антифриза.
4. Замена электровентилятора на более мощный и не такой шумный – охлаждение проводится быстрее, можно отрегулировать запуск.
5. Установка альтернативной прошивки ЭБУ – позволяет включать в работу электровентилятор при более низкой температуре.

Также следует использовать только качественный и проверенный антифриз или тосол, от этого зависит работоспособность и надёжность работы СОД. Система охлаждения на ВАЗ 2110 может и не самая идеальная в техническом плане, но она простая и надёжная, проблемы с ней возникают не так часто. Если своевременно менять расходные материалы, следить за уровнем антифриза и проверять систему на наличие неисправностей, можно быть уверенным в долгом сроке эксплуатации. Все работы по ремонту и замене могут проводиться самостоятельно, это не сложно. Исключение составляет лишь замена помпы, так как придется иметь дело с приводом ГРМ.

Рекомендуем почитать:

• Современный глушитель на ВАЗ 2110
• Обслуживание и ремонт генератора ВАЗ 2110
• Ставим новые форсунки на ВАЗ 2110
• Тормозная жидкость в автомобиле ВАЗ 2110: замена
• Замена термостата ВАЗ 2110
• Памятка по замене сетки бензонасоса на ВАЗ 2110

Ремонт СОД

Если при работе автомобиля наблюдается высокая температура ОЖ или же, наоборот, слишком низкая, если сильно шумит насос охлаждения инжектора, то это признаки неисправностей — автомобиль требует срочного ремонта.

Для начала нужно проверить уровень жидкости, а также исключить возможную утечку. Если она есть, ее следует устранить. Также могут быть повреждены шланги. Кроме того, может быть нарушена циркуляция ОЖ.

Для того чтобы решить проблемы с циркуляцией, может понадобиться автомобилю ВАЗ-2110 промывка системы охлаждения.

Ремонт помпы ВАЗ 2110/11/12

Если вышедший из строя водяной насос относительно новый, а ресурс его ещё не выработан, можно попробовать его отремонтировать. Для этого потребуются специальные инструменты, новые детали, уплотнители и т. п.

Для ремонта неисправной помпы потребуется приобрести необходимые детали

Разборка помпы

Разборку помпы выполняют в следующей последовательности:

1. Снятая помпа протирается сухой ветошью.
2. С помощью специального съёмника снимается шкив.
3. Молотком с вала сбиваются подшипники.
4. Вал вынимается из корпуса насоса.
5. Снимается крыльчатка.
6. Убирается сальник или то, что от него осталось.
7. Внутренности тщательно промываются и очищаются.

Если помпа протекала, то необходима замена сальника. Причиной свиста на высоких оборотах обычно является сильная выработка вала.

Видео: разборка помпы

Замена сальника

Сальник представляет собой резиновый уплотнитель, состоящий из металлического обода, пружинки и резины. В любом случае при разборке помпы сальник следует заменить, поскольку резина быстро изнашивается. Порядок действий при замене сальника следующий:

1. С вала снимается старый уплотнитель.
2. Посадочное место очищается от загрязнений.
3. Устанавливается новый уплотнитель.

Причиной протечек помпы обычно является износ сальника

Замена вала и подшипников

Часто из-за большой выработки приходится менять подшипники. Выбить их можно лишь при помощи специальных инструментов (съёмника или гидравлических тисков). Поэтому обычно в помпу ставят новый вал с уже насаженными на него подшипниками.

Вал помпы меняют вместе с подшипниками

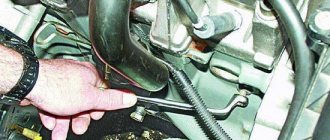

Замена патрубка насоса

Изменения давления в системе охлаждения часто приводит к деформации подводящих и отводящих ОЖ шлангов. Замена этих шлангов производится следующим образом:

1. Отвёрткой ослабляется хомут со стороны помпы.
2. Снимается крепёж вместе со шлангом.
3. Ослабляется и снимается хомут с другой стороны.
4. Патрубок снимается и вытаскивается из-под капота.

Смазка помпы

Периодическая замена смазки водяного насоса заметно увеличит срок его службы. В некоторых конструкциях помпы для смазки предусмотрены специальные отверстия. Если такого отверстия нет, потребуется разборка водяного насоса.

В некоторых водяных насосах для смазки предусмотрены специальные отверстия

Частичный ремонт или полная замена радиатора

Ниже будет прописано во всех подробностях основные особенности, которые могут возникнуть в процессе выполнения ремонтных работ.

Промывка системы охлаждения

Полная замена радиатора может возникнуть, когда засоренности сильно перегревает движок.

Но перед тем как начать замену радиатора сначала можно попробовать его целиком промыть СО движка на автотранспорте. Довольно таки часто оказывается, что промывка сильно помогает и мотор на авто перестаёт перегреваться.

Пошаговая инструкция как следует правильно промывку:

1. Автотранспорт для этого необходимо припарковать на идеально ровную поверхность.
2. Далее отворачивается верхняя крышка у расширительного бачка.
3. Потом сливается ОЖ, при этом открутив заранее нижнюю пробку.
4. Следующим этапом должно последовать скручивание водяной заглушки с бака цилиндров.
5. Она проходит между движком и вентилятором около стартера, потом из него сливается антифриз.
6. В центральную систему вливается вода, и в последующем закручиваются крышки.
7. После выполненных действий двигателю нужно дать определённое время машине поработать и в конце вылить воду из бачка. Если она очень грязная, то данную процесс следует повторить в той же последовательности. По необходимости при большом загрязнение промывку проводят неоднократно, пока вода не станет чистой.
8. После промывания в бачок вливается свежая охлаждающая жидкость. Не следует забывать, что на ВАЗ 2114 СО составляет 7,8 литра и весь общий объём тосола не помещается — это означает только одно в ней возникла заглушка из воздуха. Чтобы избежать перегрева двигателя, её необходимо максимально заправить всю ёмкость.
9. Большинство профессионалов настаивают совершать промывание на не разогретый движок. Это нужно, чтобы впоследствии не обжечься об антифриз. С одной стороны если посмотреть, то это лучший вариант. Но существует одно “ Но”, на не разогретый движок грязь, которая в нем скопилась, осядет на стенках и вероятность добиться эффективного результата промывки окажется очень низкой.

Выполнять данные работы необходимо в водонепроницаемой одежде и специальных перчатках, но даже при таких само защитных действий, непригодные вещества нужно сливать очень аккуратно. Срок службы тосола и антифриза установлены производителями в рамках от 2-5 лет.

Замена радиатора

Но если промывка оказалась бесполезная, значит его следует заменить и сделать это не сложная задача.

• В 1-ую очередь снимается крышка расширительного бачка.
• Затем сливается тосол из самого радиатора и цилиндров. Перед этим необходимо позаботиться и взять ненужные ёмкости для слития в них старых веществ.
• Далее демонтируется корпус воздушного фильтра, ведь в последующем будет сильно мешать вытащить старый радиатор.
• Следующим шагом делается разъединение штекера от электро вентилятора, и нужно отвернуть 2 винта, которые его удерживают, и вынимается узел.
• Потом ослабляются хомуты со стороны, где удобнее это делать и в последующем отсоединяются патрубки.
• С верхней части вытаскиваются 2 винта, которые крепят его к основной кузовной рамке.
• Наклонив корпус в направлении к самому движку и в последствии с легкостью вынуть нужную деталь. Вот и всё снятие радиатора закончено.
• Обратная сборка производится в обратном порядке, после этого в бачок вливается свежий тосол и запускается движок.

Ремонт радиатора

Если у хозяина машины вдруг появляется желание сделать незначительную починку СО движка собственноручно и это очень часто бывает и относится к вынужденной мере.

1. Если срочно требуется съездить до нужного места только в экстренных случаях.
2. В том случае, когда из семейного бюджета не планировалась смена радиатора.

Все пластмассовые запчасти авто можно пройти специальной смолой эпоксидной или просто запаять. Но если протекание идёт через соты в такой ситуации можно прибегнуть к специальному химсоставу добавив в тосол и в дальнейшем закупоривают место протекания.

Но высока вероятность, что от такой химии, возможно усложнится протекание ОЖ по центральной системе.

И лишь, поэтому собственноручный ремонт считается очень дорогим, и времени тратится на это очень много. На сегодняшний день в магазинах можно приобрести дорогой вариант нового радиатора сделанный из меди — его намного проще отремонтировать.

Стандартные патрубки со штуцерным разъемом

Стандартные

В случае наличия таких шлангов, работа по их демонтажу выполняется следующим образом:

• Элементы такого типа, как правило, монтируются при помощи хомутов. Только проверьте, что именно это за хомуты — одноразовые скручиваемого типа или стандартные червячные. Если это одноразовые, настоятельно рекомендуем заменить их на элементы с червячным приводом. Они практичнее и надежнее;
• Вооружившись отверткой, ослабьте немного крепление хомута и подвиньте его вдоль патрубка. Так вы сможете полностью освободить штуцер;
• Шланг аккуратно, без лишних и резких движений, снимается с приемника, то есть штуцера. Достаточно новые, не успевшие износиться патрубки снимать легко, а вот старые могут «прилипнуть»;
• Если элемент не хочет просто так сниматься, покрутите его на приемнике, подденьте каким-то острым предметом, потяните. Только больших усилий прикладывать нельзя, поскольку патрубки очень хрупкие. Если ситуация совсем печальная, просто обрежьте шланг при помощи ножа. Это проще, легче, хоть и потребует больших финансовых затрат;
• Устанавливая новые шланги, сперва надеваются хомуты, после чего натягиваются на приемники системы охлаждения;
• Если ранее вы использовали хомут скручиваемого типа, обязательно его снимите. В качестве альтернативы подойдет как винтовой, так и червячный хомут. По цене большой разницы нет, зато уровень надежности существенно выше;
• При возникновении трудностей насадки упругого патрубка на штуцер, немного намочите последний при помощи мыльной воды. Другой вариант — прогрейте концы шлангов в теплой воде;
• Ни в коем случае для облегчения установки не используйте смазки, содержащие масла;
• Натягивайте концы шлангов на штуцер, проверьте правильность установки и прокладки в подкапотном пространстве;
• Теперь заведите хомут в необходимое положение и зажмите, тем самым обеспечив прочное крепление нового элемента системы охлаждения;
• Выполните процедуру по заполнению системы охлаждающей жидкостью;
• Включите в работу силовой агрегат и следите, нет ли следов утечки охлаждающей жидкости. Вполне возможно, хомут оказался натянут недостаточно прочно, либо имеется брак на самом патрубке. Хотя подобные вещи следует проверять при покупке.

Как исправить проблемы

Теперь поговорим об устранении этих неисправностей согласно озвученному списку.

1. Охлаждающая жидкость не может пропасть по взмаху волшебной палочки, она не испаряется под действием температуры. Потому проверять нужно все патрубки, шланги, хомуты, радиатор и прочие компоненты. Где-то обязательно есть повреждение, вызывающее протечку.
2. Если зимой вам приходится долго стоять на месте, дожидаясь прогрева двигателя, попробуйте утеплить моторный отсек. Существует множество способов сделать это — от классического «тулупа» для двигателя, до применения простой картонки перед радиатором в зимний период или использования специальных утеплителей. Следите обязательно за тем, чтобы ваши утеплители не задевали ремень генератора.
3. При детонации можем лишь посочувствовать автомобилю, поскольку его владелец полностью игнорировал все сигналы машины о том, что СО находится в неисправном состоянии. Если простейшие меры по ремонту дадут положительный результат, считайте, что вам крупно повезло. Если нет, тогда ремонта двигателя не избежать. А это уже совсем другие суммы денег.
4. Когда стрелка датчика оказалась в красной зоне, незамедлительно предпринимайте соответствующие меры. Заглушите двигатель, чтобы чрезмерный перегрев не привел к еще более печальным последствиям. Поднимите капот, проверьте наличие жидкости в бачке. Только не открывайте его, там очень горячо. При своевременной реакции можно избежать закипания и свиста из-под капота. Но своим ходом до СТО лучше не ехать. Вызывайте эвакуатор.
5. Ситуации, когда рвутся прокладки головки мотора, не редкость. Но сталкиваться с ними не желаем никому. Подобная поломка говорит о том, что вам необходимо в обязательном порядке приступать к полноценному ремонту двигателя. Самостоятельно или на автосервисе — решайте сами.
