Подготовительные операции
Менять помпу и ролик — это обязательное условие, что бы через тысячу километров пробега не разбирать все снова. А вот шкива это решать вам, цена вопроса 150 рублей за пару. Встречались машины где немного погнутый шкив заставлял ремень сползать и постепенно его стирало, уменьшая срок службы. На этой машине ремень стерло в половину.
Интервал замены
Мы рекомендуем вам периодически контролировать состояние ремня, чтобы исключить досадные последствия и не искать того, кто дотащит до автомастерской. Замену производить каждые 40 000 километров.
А вот собственно и сам пациент.
Все что нам понадобится.
Откручиваем три болта на десять крепления защитной крышки ГРМ и снимаем ее.
Далее ослабляем гайку на тринадцать крепления генератора и выкручивая натяжной болт на десять.
Генератор отводим к двигателю и снимаем ремень.
Выставляем верхнею мертвую точку
Снимаем защиту двигателя и сливаем антифриз. Выставляем метку распредвала, крутя по часовой стрелки коленвал. Отлив на шкиве должен быть напротив загиба крепления защитной крышки.
Откручиваем болт крепления шкива коленвала. Сажаем помощника в салон и заставляем включить пятую передачу и нажать на тормоз. А сами в это время легко и непринужденно откручиваем болт используя головку на 19 и трубу метра полтора. Закручен должен быть на совесть, а еще некоторые умельцы смазывают его герметикам и ждут после этого добрых слов в свой адрес.
С левой стороны видим датчик положения коленвала. Он понадобится нам для последующей проверки правильности установки ремня ГРМ. Снимаем шкив коленвала и видим совпадение меток.
Подготовительные работы
Чтобы заменить ремень ГРМ, требуется провести подготовительную работу, чтобы добраться до него. Для этого поднимаем капот и снимаем патрубок воздушного фильтра, открутив крепления удерживающего хомута ключом. Далее снимается защитный кожух ремня, для чего нужно раскрутить три болта, которые его удерживают. Делается это обычным рожковым ключом. В открывшемся пространстве будет виден ремень ГРМ, который и требуется заменить.
Предварительно снимается переднее правое колесо и защита под ним, чтобы добраться до шкива коленчатого вала, который приводит в движение газораспределительный механизм посредством ремня. В кабине ставим рычаг в положение четвертой передачи и просим помощника нажать на педаль тормоза. Головку на 19 устанавливаем на длинный вороток, чтобы было удобно добраться до шкива коленвала, который отворачиваем, для чего придется приложить определенные усилия. После того как болт сорван, можно ставить нейтральную передачу и не удерживать педаль тормоза.
Важная особенность! Чтобы заменить ремень ГРМ на инжекторном двигателе ВАЗ 2109 8 клапанов или аналогичной модели ВАЗ 21099, при снятии шкива коленчатого вала необходимо придерживать маховик, что лучше всего делать отверткой. Иначе он будет проворачиваться вместе со шкивом. В карбюраторных двигателях этой проблемы нет, шкив удерживается самостоятельно.
Сверху из открытого капота ослабляется гайка, удерживающая натяжение ремня генератора, это лучше делать при помощи специального карданчика, на который насадить головку ключа. Шкив генератора пододвигается таким образом, чтобы можно было без помех снять ремень. После этого снимают шкив коленчатого вала, чтобы была видна шестерня.
Это интересно: Когда менять ремень грм на Туксоне
Замена помпы

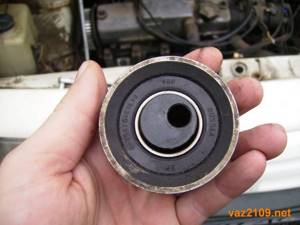

Откручиваем гайку на 17 натяжного ролика и снимаем его вместе с ремнем. После чего откручиваем болт шкива распредвала и снимаем последний.
Аккуратно не потеряйте шпонку.
Откручиваем все что крепит защитный металлический щиток, а именно одну гайку на десять и болт крепления крышки, три болта крепления помпы.
Снимаем защитную крышку и помпу. Может выльется антифриз, оставшийся в блоке, если вы его не слили. Аккуратно он сладкий.
Отчищаем все детали от масла и остатков ремня, а также посадочное место помпы от старой прокладки и герметика.
Смазываем герметиком прокладку новой помпы и ставим на место. Ставим металлическую защиту и закручиваем все болты и гайки, крепящие ее.
Болты помпы закручиваем равномерно по кругу, после проверяем крутится ли помпа.
Недавно принес клиент оригинальную помпу у которой оказались лепестки немного больше и после установки она закусывала. Пришлось доработать болгаркой и несколько раз снимать мерку. Вот такие у нас запчасти.
Проверяем не потерялось ли шпонка на распредвале и ставим шкив. Затягиваем его болт на семнадцать.
Распространенные вопросы
У начинающих водителей возникает немало вопросов в связи с эксплуатацией комплектом ГРМ. Чтобы избежать поломок, нужно разобраться заранее.
Почему сильно нагревается ролик ремня
Ремень с роликами во время работы греется, это нормально – температура передается от мотора. Если роликовый натяжитель закреплен корректно, по меткам, переживать не о чем.
Появился скрежет – в чем причина
Шум при холодном пуске двигателя возникает по нескольким причинам. Основные:
- Износ комплекта ГРМ – если износились зубья, возникает свист, некоторые части ременного привода проскальзывают при вращении шкивов. Скорый выход узла из строя вероятен, а поскольку обрывы в пути опасны, обслуживание откладывать нежелательно. Иногда свисты проходят после дополнительного натяжения ремня, но не факт.
- Контакт с жидкостями – приводит к шумам на холодную при старте мотора либо после замены. Такие симптомы говорят о протечках охлаждающей, моторной жидкости (не только масла, антифризы, но и любые другие). Возможно, тормозная жидкость попала на резину по другим причинам, иногда расходники поступают на диски из шкивов. Нужно устранить факторы утечек, выполнить замену.
- Шумы после замены говорят о том, что был установлен комплект низкого качества. Возможно, он дешево стоит или просто поддельный. Решит проблему только установка другого комплекта – тогда свисты сразу пройдут.
Также эксперты при появлении скрежетов, свистов и других шумов рекомендуют проверить натяжные ролики. Если они сработались, нужна замена. В противном случае после свистов могут начаться более серьезные проблемы.
Что делать, если резко оборвался ремень
Даже регулярные ТО и тщательные обслуживания не предотвращают обрывы на 100%. Если ремень оборвался в дороге, нужно проверить его под капотом и убедиться, что повреждены не другие узлы. В дорожных условиях поставить новый комплект сложно, скрепить разрыв тоже фактически нереально. По возможности вызывают эвакуатор для доставки авто на СТО или в гараж. Буксировки не желательны. Вариант для профессионалов – поставить новый комплект вместо поломанного на месте.
Установка нового ремня ГРМ
Проверяем совпадение всех меток.

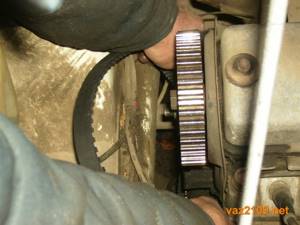

Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.
Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.
Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.
Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.
Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.
Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.
Почему обрывает ремень грм на ваз 2109.
Многие задаются вопросом почему обрывает ремень грм уже только после того, как это случилось. Вам повезет если такая поломка произойдёт, например где-нибудь во дворах при прогреве двигателя, а не на трассе между городами. Поэтому, что бы Вы не попадали в такие ситуации, необходимо знать почему это происходит. Причин обрывов ремня несколько:
- Естественный износ детали.
- Покупка бракованного ремня.
- Попадание на ремень технических жидкостей.
- Неисправность деталей привода грм.
Давайте обсудим каждый пункт подробнее.
Естественный износ детали.
В процессе работы ремень не только стирается, но и гнётся, в результате, чего возникают микротрещины, которые, в последствии, вырастают и приводят к обрыву ремня.
У каждого узла есть свой срок службы. Ремень газораспределительного механизма восьмиклапанного двигателя ВАЗа период работы составляет 60 тысяч километров.
Покупка бракованного ремня.
Не экономьте на ответственных запчастях. Сэкономив 100-200 рублей вы можете на долго застрять на дороге.
Попадание на ремень технических жидкостей.
На ремень грм запросто может попасть масло или охлаждающая жидкость. Масло попадает из-за износа сальников распредвала и коленвала, а антифриз может вытечь при износе помпы.
Неисправность деталей привода грм.
К деталям привода грм относятся:
- Шестерни распредвала и коленвала.
- Натяжной ролик
- Шестерня привода помпы
За многие тысячи километров шестерни газораспределительного механизма изнашиваются и повышается возможность перескока ремня через зуб шестерни.
Из-за некачественного ролика натяжения ремня или из-за его долгой эксплуатации он может заклинить. Так же не следует перетягивать ремень. Очень сильно перетянутый ремень начинает свистеть и может очень быстро порваться.
В процессе работы подшипники помпы изнашиваются и у вала помпы появляется люфт, в результате, чего шестерня привода помпы стоит криво и ремень грм начинает сползать и тереть о защитный кожух или об блок.
