Замена ремня грм лада гранта 1.6, 8 и 16 клапанная, своими руками, инструкция

Легковой автомобиль автозавода в г. Тольятти ВАЗ 2190 Лада Гранта выпускался несколько лет. Красивый внешний вид, хорошее качество сборки, наличие нескольких модификаций понравились большому количеству людей во многих регионах РФ, стран СНГ. На силовых агрегатах, которыми комплектуется эта машина, особого внимания к себе требует ремень ГРМ Гранта. Водителям, потенциальным покупателям этого авто на вторичном рынке будет интересно узнать о правильной эксплуатации мотора, обслуживании и замене ремня ГРМ.

Характеристики ГРМ Лады Гранты

Механизм распределения газов Lada Granta имеет привод в виде ремня. Подобное устройство знакомо автолюбителям уже давно. Ведь конструкция ГРМ перекочевала с двигателя ВАЗ 2108, который стал основой для всех последующих модификаций силовых установок ВАЗ. На Гранту устанавливается два типа двигателей: 8-клапанный и мотор на 16 клапанов. Газораспределительная система 16-клапанного силового агрегата имеет сложное устройство и увеличенные размеры по сравнению с 8-клапанным. Соответственно, замена ремня ГРМ Гранты усложняется.

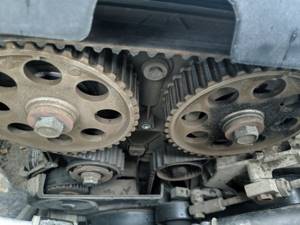

Главная особенность 16-клапанного устройства в наличии двух распредвалов, работающих синхронно, параллельно с коленчатым валом. Конструкция находится в головке блока цилиндров. Все три вала синхронизируются посредством ремня с зубчатыми приводами. Главный недостаток ременной передачи ГРМ в ненадежности самого ремня. Во время его обрыва или при перескакивании клапаны встречаются с поршнями и загибаются. Наглядно строение 16-клапанного ГРМ представлено на фото.

16-клапанный агрегат

Установочная метка на крышке привода.
Крышка.
Шкив распредвала впуска.
Диск фаз (датчик).
Метка ВМТ на распредвале.
Шкив распредвала выпуска.
Опорный ролик.
Ролик-натяжитель.
Ремень привода.
Шкив помпы (насос ОЖ).
Установочная метка на масляном насосе.
Установочная метка коленвала.
Шкив коленвала.

Комплект ГРМ можно поменять своими руками. Главное – знать про наличие и правильность размещения установочных меток. К слову, большинство иномарок лишены таких меток, так что в данном случае преимущество за автомобилями ВАЗ.

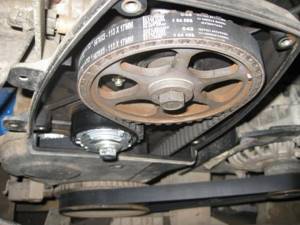

Восьмиклапанный привод ГРМ Лады Гранты, по сравнению с предыдущими модификациями автомобиля, выглядит проще. Схема простая, ведь здесь отсутствует обводной ролик и есть только один распредвал. Наглядно устройство ГРМ на 8 клапанов можно посмотреть на фото.

Замена ремня ГРМ на 16-клапанном двигателе Гранты

Доступ к приводу газораспределительного устройства закрывается пластиковым кожухом. Чтобы снять крышку, нужно открутить пять винтов шестигранным ключом на 5

Обратите особое внимание на расположение этих винтов. На фото цифрой 1 показаны крепёжные винты верхней крышки, а цифрой 2 – винты крепления нижней крышки

После откручивания пяти винтов верхнюю крышку нужно приподнять и снять с двигателя.

Если автомобиль имеет механическую КПП, нужно включить пятую скорость, вывесить правое переднее колесо и крутить его по часовой стрелке. Одновременно с этим требуется осмотреть ремень на наличие трещин, потёртостей, расслоений и т.д. Если автомобиль оборудован автоматической КПП, нужно снять правое переднее колесо и пыльник (защитный щиток) справа. Головкой на 17 вращается болт крепления шкива привода для дополнительного оборудования (кондиционер, генератор) и осматривается ремень. Если будут диагностированы различные дефекты и повреждения ремня, его необходимо срочно заменить. Замена потребуется и в случае обнаружения подтёков масла, неисправности водяного насоса и ролика-натяжителя.

На 16-клапанном моторе обрыв ременной передачи приведет к расхождению углового расположения коленвала и распредвалов. В результате произойдет контакт поршневой группы с клапанами. Как следствие, потребуются ремонтные работы.

О двигателях

При начале проектирования ВАЗ 2190 за основу взяли предыдущую модель этого завода Лада Калина. В продаже Гранта появилась в конце 2011 года. Покупателю предлагают выбрать силовой агрегат из пяти разных моторов, которые могут быть:

Следует отметить тот факт, что рабочий объем всех устанавливаемых двигателей на Лада Гранта равен 1600 см 3.

Первый мотор из списка ВАЗ 11183-50, это прошедший доработку агрегат ВАЗ 2111. Конструкторам удалось улучшить не только экологические показатели, но и надёжность силового агрегата. В приводе ГРМ 8 клапанов, которые требуют периодической регулировки. Специалисты и владельцы автомобиля отмечают высокую шумность мотора. Обрыв ремня в приводе ГРМ не вызывает повреждения клапанов или других деталей механизма.
Второй двигатель из списка ВАЗ 11186 представляет собой улучшенный мотор ВАЗ 2114. Восемь клапанов в ГРМ, повышена мощность двигателя, улучшена экологичность, топливная экономичность, снижен шум работающего мотора. При обрыве гнёт клапана, поэтому замена ремня ГРМ на Лада Гранта должна быть выполнена своевременно.

А также встречаются моторы с 16 клапанами в головке блока цилиндров. Одним из лучших среди них считается ВАЗ 21126, это модернизация мотора серии 21124. Все положительные моменты этого движка портит повреждения клапанного механизма при обрыве ремня ГРМ. Силовой агрегат ВАЗ 21127 это модернизация 21126, который стал мощнее, но гнёт клапана при обрыве ремня в ГРМ. Серия движков ВАЗ 21126-77 предназначена для вариантов Гранта Спорт, также на них повреждаются клапана при обрыве ремня.

Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

Качества используемого изделия.
Условий эксплуатации автомобиля.
Технического состояния двигателя.
«Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

Почему ремень может внезапно оборваться

В некоторых случаях даже новая деталь может вдруг порваться, причинив хозяину транспортного средства массу неудобств. Чаще всего зубья стираются из-за того, что установка ремня ГРМ Гранта была произведена неправильно. В таком случае, он ходит по шкивам и роликам криво и его зубья «съедают» металлические элементы шкивов.

Другими причинами преждевременного износа могут быть:

Плохое качество детали. В данном случае экономия может сыграть злую шутку с водителем, поэтому совершать покупку нужно в проверенных магазинах
Неисправность помпы. Это одна из наиболее частых причин поломки. Валики помпы со временем разбиваются, образуя зазор, и смещают ось. От этого его зубцы быстро стираются и приводят к обрыву.
Неисправность натяжного ролика. С роликом может произойти то же самое, что и с попой. Неисправность подшипника создает люфт и смещает ось натяжения.
Утечка масла или антифриза. Попадая на ремень, технические жидкости разрушают резину, из которой он сделан, и очень сильно влияют на прочность детали
Износ зубьев шкивов. Если шестерни распределительного или коленчатого валов сильно повреждены, это немедленно отразиться на целостности. В этом случае зубцы будут иметь расслоения на своей поверхности.

Кроме всего вышеперечисленного, к тому, что на Ладе Гранта 8 клапанной ремень ГРМ внезапно порвался, может привести банальная причина его несвоевременной замены.

Если периодичность замены ремня ГРМ Лада Гранта нарушена, то водителю следует рассчитывать не только на покупку нового, но и возможно, на полный ремонт двигателя. Причину разрыва можно диагностировать по следующей схеме:

Что будет, если неправильно выставить метки?

Последствия неправильно выполненной работы могут быть как незначительными, так и весьма ощутимыми

Именно по этой причине важно подойти к выполнению всей работы ответственно. Если нет должного настроя или уверенности в собственных силах – доверьте работу профессиональному автомеханику

В зависимости от марки автомобиля, могут возникнут следующие неприятности в ходе эксплуатации автомобиля:

Сбитые фазы часто становятся причиной прогара клапанов
Гнутся клапана на некоторых автомобилях семейства ВАЗ
Возможно деформирование ГБЦ, выход из строя направляющих втулок, образование трещин внутри элементов
Остаток масла на свечах зажигания

Вышеназванные последствия неправильной установки меток наблюдаются в большинстве случаев. Но, например, на 8-клапанном двигателе ВАЗ-2114 клапана не гнутся и не загибаются даже в самых тяжелых случаях. А вот 16-клапанный силовой агрегат «четырнадцатой» таких преимуществ не имеет, поэтому может потребоваться капитальный ремонт двигателя.

Особенности разборки 16-клапанного мотора

Что касается 16-клапанного мотора, то последовательно разборки полностью идентична описанной, за исключением одного момента – установки меток. Поскольку у этого двигателя используется два распредвала, то метки необходимо совмещать на обоих, при этом не стоит забывать и об отметках на маховике.

Также во время разборки придется помимо натяжного ролика демонтировать и обводной, поскольку он тоже подлежи замене.

После снятия ремня следует также проверить люфт подшипников на помпе. Если он значителен, то лучше сразу заменить ее. В противном случае возможен скорый ее выход из строя после замены ремня и надобность в повторной разборке привода, поскольку помпа меняется только после демонтажа привода.

Отметим, что после снятия ремня важно следить за тем, чтобы случайно не провернуть один из валов во время установки нового.

Подготовка к замене ГРМ

Замена ремня ГРМ на 8-клапанном двигателе начинается непосредственно со снятия клемм с аккумулятора, после чего уже снимаем ремень привода генератора. Для замены ремня необходимо иметь полный доступ к необходимым агрегатным узлам. Для реализации такого доступа необходимо снять переднее правое колесо.

Замене ремня предшествует разборка самого механизма ГРМ, а именно снятие его передней верхней крышки. Для чего проводится такое мероприятие? Нужно установить первый поршение в положение ВМТ (Верхняя Мертвая Точка).

Регулировка гайки натяжного ролика

Именно соответствующая регулировка натяжного ролика, а точнее использование Лада Гранта ремень ГРМ в фиксированном натяжении, определяет ресурс ремня ГРМ Лада Гранта.

Для демонтажа использованного или же порванного ремня ГРМ необходимо послабить гайку натяжного ролика, в результате чего ремень будет приведен в ослабленное положение. После этого можно приступать к следующему этапу.

Важно: не пытайтесь просто срезать ремень, что бы не откручивать натяжные болты. В этом случае, вы не сможете одеть новый ремень на валы

Шкив привода генератора: выкручиваем главный болт шкива генератора

Открутить болт шкива генератора можно обычными ключами, о которых говорилось выше в перечне необходимых инструментов. Если же болт не выходит из шкива генератора, то необходимо выполнить следующие действия:

• демонтаж заглушки в картере сцепления

• зубья маховика фиксируются монтажной лопаткой, наличие которой обосновывалось перечнем необходимых инструментов.

После выполнения таких действий болт шкива генератора перестанет прокручиваться, так как коленчатый вал будет зафиксирован монтажной лопаткой.

• Демонтаж шкива генератора

Демонтаж шкива генератора необходимо выполнить непосредственно после извлечения монтажной лопатки. После того как демонтаж осуществлен, шкив необходимо положить на чистую поверхность. Наличие мусора в агрегатном узле может привести к тому, что он заклинит.

• демонтаж нижней крышки привода ГРМ

Процесс демонтажа нижней крышки привода ГРМ осуществляется посредством извлечения трех крепежных болтов. Такая конструкция имеет место в моделях двигателей Гранты 21116, а также .

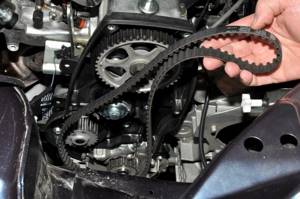

• демонтаж ремня ГРМ

Последний этап – демонтаж ремня ГРМ с последующим определением состояния натяжного ролика. Процесс демонтажа ремня происходит в следующем порядке:

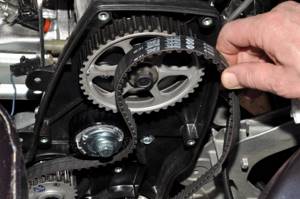

• снятие ремня ГРМ с распределительного шкива

• снятие ремня с коленчатого вала.

Именно на втором этапе ремень ГРМ Гранта демонтируется вместе с натяжным роликом. Проводим визуальный осмотр ролика, в частности определяем внешнее состояние и уровень люфта механизма.

На момент обратного монтажа нижней крышки ГРМ, необходимо отрегулировать натяжение самого ремня.

Причины преждевременного обрыва ремня на Ладе Гранте остаются загадкой, в основу которой ложится не только низкое качество используемого материала в ремне, а также низкое качество сборки агрегатных узлов, через которые проходит ремень ГРМ.

Среди других причин преждевременного обрыва ремня ГРМ можно отметить желание производителя автомобиля угнаться за Евро-3/4. Именно желание подогнать автомобиль к этим стандартам привело к вышеупомянутым негативным моментам в ежедневной эксплуатации автомобиля.

Несмотря на утверждения производителя о качестве Гранта ремень ГРМ и пороге его личного пробега в 200 000 тыс. км, он рвется уже на 70 – 80 тыс. км. Хорошим и достойным решением замены может стать ремень с роликами Gates.

Именно Лада Гранта от приоры ремень ГРМ подойдет к Ладе Гранте и не станет причиной преждевременного выхода из строя. Цена на ремень ГРМ на Гранту позволяет менять его каждые 50 000 тыс. км, что, в свою очередь, снизит вероятность возникновения других статей расходов относительно ремонта клапанов двигателя.

Проверка состояния и натяжки

Как уже отмечено, что бы обрыв ремня не привел к серьезным проблемам, периодически необходимо проверять его состояние и натяжку.

Проверка состояния ремня выполняется достаточно просто и можно ее сделать самому.

Для этого необходимо открутить и снять защитные крышки привода, выдомкратить переднее правое колесо, включить повышенную передачу и покрутить колесо.

Включенная передача обеспечит через КПП вращение коленчатого вала и привода ГРМ.

При вращении необходимо внимательно осмотреть ремень. Если на нем замечены какие-либо дефекты или следы износа – вырванные зубья, отслоение резины от нитей, трещины, значительные потертости, то ремень необходимо менять независимо от пробега.

Дополнительно во время проверки состояния привода следует оценить и его натяжку.

Хоть на Гранта и применяется ролик с автоматической натяжкой, но уповать на то, что он работает нормально нельзя и лучше все же проверить натяжку, тем более выполняется она очень просто.

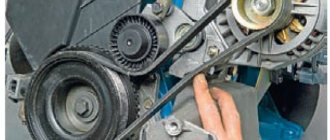

Ремень необходимо взять двумя пальцами посредине участка, противоположного натяжному ролику, то есть на пролете между шкивами валов и повернуть его по часовой стрелке.

При этом если даже при значительном усилии его невозможно скрутить на угол больше 90 град, то ремень натянут нормально. Если же он скручивается на больший угол, то необходимо отрегулировать его натяжку.

Почему и когда нужно менять ремень газораспределительного механизма

Как понятно, в базе ГРМ лежит распределительный вал, который размещен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала средством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в согласовании с тактами работы мотора.

Другими словами, на такте впуска должен раскрываться впускной клапан, по этому в цилиндры попадает воздух либо топливно-воздушная смесь (зависимо от типа мотора). Дальше происходит сжатие консистенции (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню раскрывается выпускной клапан для удаления отработавших газов из цилиндра мотора. Так осуществляется процесс газораспределения.

Становится ясно, что любые неисправности привода распредвала приведут к нарушению газообмена в цилиндрах, в итоге чего работа мотора будет нарушена. Что касается ремня ГРМ, данный элемент представляет собой резинотехническое изделие, которое с течением времени растягивается, растрескивается и т.д. Проскальзывание ремня приводит к тому, что клапана перестают раскрываться в верно данный момент по отношению к тактам работы мотора. Более того, для многих движков в особенности небезопасен обрыв ремня ГРМ. Дело в том, что если ремень оборвало, тогда механизм газораспределения останавливается, клапана просто не успевают закрыться до момента подъема поршня, происходит удар, после которого обычно гнет клапана, появляются недостатки на самом поршне и т.д. В схожих случаях силовой агрегат нужно чинить, а сам ремонт востребует суровых денежных расходов.

Также следует учесть и ряд причин, которые могут значительно уменьшить срок службы хоть какого ремня. К примеру, попадание моторного масла на ремень ГРМ в итоге течей фронтального сальника коленвала способно стремительно привести в негодность обозначенный элемент привода распредвала. Препядствия с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется либо стремительно изнашивается.

Если приметны признаки износа ремня ГРМ либо подходит срок его плановой подмены, тогда не много просто установить новый элемент. Во время подмены следует верно выставить ремень. Для подмены и выставления нужно приготовить инструменты, также лучше обслуживать автомобиль на подъемнике либо в гараже со смотровой ямой. Наименьшим набором для данной операции можно считать домкрат, отвертки, ключи гаечные и накидные, торцевой ключ, лучше наличие воротка с накидной головкой и т.д.

Читайте:

Машина не заводится после подмены ремня ГРМ, цепи ГРМ либо проведения других работ с приводом газорасределительного механизма. Главные предпосылки, советы.

Опасность неисправности ремня ГРМ для двигателя

Обрыв привода ГРМ чреват серьезными последствиями. Как минимум, откажет двигатель. И лучшим способом устранить эту неисправность будет только обращение в автосервис.

Степень тяжести последствий этой поломки зависит от того, предусмотрен ли подобный случай производителем двигателя. На некоторых моделях при обрыве ремня клапаны сталкиваются с поршнями в камере сгорания. Происходит разрушение этих элементов, после чего двигатель может стать не пригодным для ремонта.

Некоторые производители изготавливают в поршнях выемки под клапаны или делают камеру сгорания особой формы на случай обрыва ремня. В таких моторах «встречи» не происходит. И все, что нужно — это установить новый ремень и правильно настроить фазы газораспределения.

Автосервис «Авто-Мастер» (ворота № 5) заменит неисправный ремень ГРМ на вашем автомобиле с письменной гарантией качества выполненных работ! Записывайтесь к нам по номеру или с помощью формы ниже.

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Почему нужно менять ремень ГРМ

Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.

Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.

Признаки износа ремня ГРМ

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности

Проверка зубчатого ремня

Согласно документам, идущим вместе с автомобилем, ремень, синхронизирующий движение валов, имеет ресурс, равный 45 тысячам километров пробега. Однако он может выйти из строя еще раньше из-за увеличения нагрузки или недостаточного внимания к двигателю автомобиля.

Проверка производительности должна выполняться каждые 15 тысяч километров. Для этого вам необходимо снять крышку с привода приводного ремня газораспределительного механизма.

Прежде всего проверьте выступ регулировки натяжения ременного механизма: вырез внутреннего диска ролика должен совпадать с выступом, расположенным на его прямоугольной пробке. Даже при незначительных различиях необходимо заменить этот расходный материал.
Затем осмотрите внешнюю часть этого компонента Lada Grant. Удостоверьтесь, что нет признаков износа, масла, шлама, нитей.
С торца ремень должен быть целостным, без какого-либо разделения на слои и волокна.

На Lada Granta в корпусе лифта установлен восьмиклапанный двигатель мощностью 87 лошадиных сил. Когда зубчатый ремень поврежден на этом двигателе, клапаны на поршнях согнуты, что угрожает вам сложным ремонтом двигателя.

При покупке компонента обратите внимание, что Grant использует ремень с 113 зубцами, ширина которого составляет 17 миллиметров. Замена неисправного компонента с надлежащим выбором не потребуется в ближайшее время, поэтому внимательно изучите новую деталь перед покупкой

Автомобильные энтузиасты рекомендуют приобретать запасные части Gates из США. Хорошо, что официальная поддержка может рассказать вам адрес ближайшего магазина, где они продают высококачественные запасные части. Цена комплекта ремонтных работ (ремень и валик) составляет около 3 000 рублей. При этом вы получите качественный продукт, ресурс которого примерно в два раза больше, чем у запаса один (около 80 тысяч километров).

Замена ремня ГРМ Лада Гранта 8 клапанов

Проверку состояния и замену ремня ГРМ Гранта при наличии навыков и необходимых инструментов можно провести самостоятельно в условиях обычного гаража. Замена ГРМ Гранта 8 клапанная включает в себя: подготовку автомобиля к ремонтным работам, демонтаж ремня, установку меток, монтаж нового ремня, ролика при необходимости и т.д.

Сама замена ремня ГРМ на Гранте предполагает наличие определенных инструментов:

гаечные ключи;
монтировка;
головки с удлинителем;
специальный инструмент для регулировки ролика;
ролик ГРМ Гранта в комплекте с ремнем ГРМ.

Что касается этапов выполнения работ, замена ГРМ Гранта выполняется в следующем порядке:

8988кккк8

Накидным ключом «на 15» ослабляем болт крепления натяжного ролика…

Приводной ремень в газораспределительном механизме на модели Лада Гранта является таким же расходным компонентом наподобие фильтров и масел для разных агрегатных систем, ремня генераторного узла и прочих. Заводом – изготовителем регламентирована периодичность, когда необходима замена ремня ГРМ, она составляющая 60 тыс. км пути. Если автомобиль подразумевает эксплуатацию в условиях повышенных нагрузок, то данный обозначенный период следует укоротить. Отметим, что замена ремня ГРМ может осуществляться и своими руками, об этом мы и расскажем.

Замена ГРМ

Эта операция может быть как плановой, так и вынужденной. В первом случае заменить ремень можно тогда, когда он отработал свой ресурс, а во втором когда были выявлены повреждения рабочего тела изделия. Подготовленный водитель может выполнить её самостоятельно. Операцию выполняют в гараже или на ровной площадке. Понадобиться набор гаечных ключей и головок. И также нужно приобрести набор ключей Torx. Работать руками придётся в стеснённых условиях поэтому понадобятся перчатки. Понадобиться автомобильный домкрат, надёжная подставка под кузов машины, противооткатные башмаки.

На 16-клапанных моторах в отличие от 8 клапанных установлены два распредвала, а не один. И также присутствует дополнительный доводной ролик для движения ремня.

Перед началом работы следует отключить клеммы от аккумулятора. Если автомобиль имеет дополнительное оборудование (кондиционер, гидроусилитель руля) придётся в первую очередь снять их приводной ремень, который не позволит произвести замену в приводе ГРМ. Для этого ослабляют натяжное устройство после чего привод вспомогательных механизмов легко снимается.

Привод механизма ГРМ закрыт защитными кожухами из пластика, которые также следует демонтировать. Понадобиться ключ Т-30 с трещоткой, которым выворачивают болты крепления сначала на верхней крышке, далее на нижнем кожухе. Снятию нижнего кожуха мешает натяжное устройство ремня привода вспомогательных механизмов, которое следует приподнять вверх. После этого механизм привода будет открыт.

Теперь требуется выставить привод ГРМ по меткам, это следует сделать для того, чтобы не допустить повреждения клапанов.

Фиксатор валов в действии

Следующим шагом будет снятие шкива на коленчатом валу двигателя. Для этого следует зафиксировать коленчатый вал в неподвижном состоянии. Можно поступить таким образом:

Приподнимают правую сторону автомобиля домкратом, устанавливают кузов на подставку. Колесо снимают со ступицы машины.
Помощник садится за руль автомобиля, включает пятую передачу, давит тормозную педаль.
Владелец торцовой головкой на 17 отворачивает шкив на коленчатом валу.

Далее следует освободить крепление натяжного ролика (находится с правой стороны по ходу движения машины), после чего снимают приводной ремень механизма ГРМ.

После этого при необходимости замените ролики.

Установку Ремня ГРМ выполняйте в обратном порядке.

Метки

Чтобы получить все заложенные конструкторами характеристики силового агрегата, необходимо добиться согласованной работы всех узлов и агрегатов автомобильного мотора. Клапана (впускные или выпускные) должны открываться в нужный момент. Для этого на корпусе мотора, шкивах распределительных валов, коленвала наносят установочные метки. На головке блока цилиндров стоит корпус для защиты привода ГРМ. На нём имеется две конусообразные прорези напротив которых должны стоять метки шкивов распределительных валов.

Метки распредвала 16 клапанного двигателя

На шкивах метка может быть в виде конусообразного углубления или выступом с нижней стороны венца обеих деталей. На шкиве коленчатого вала также имеется метка, которая должна совпасть с отметиной на блоке цилиндров.

Метка коленвала

Все три шкива должны полностью совпадать с установочными метками на блоке и защитном кожухе головки блока цилиндров. Шестерни распределительных валов следует зафиксировать от возможного проворачивания. Для этого имеется специальное приспособление, но можно просто забить между ними подходящий по размеру деревянный брусок.

Натяжение

Степень натяжения ременного привода регулируется натяжным роликом. Он имеет на корпусе и подвижной обойме подшипника метки, которые следует совместить после установки всех деталей привода ГРМ на свои места. Для этого можно использовать ключ или круглогубцы для снятия стопорных колец. Обойму проворачивают против часовой стрелки до совпадения подвижной и неподвижной меток на ролике, после чего можно затянуть болт его крепления.

Этап подготовки

Модель Лада Гранта может оснащаться двумя видами моторов:

16 клапанов;
версией с 8-клапанным механизмом газораспределения.

Отличительной особенностью ГРМ данных двигателей является наличие двух распределительных валов у версии 16 клапанов, что подразумевает присутствие в двух шестерен (по одной для каждого вала) и дополнительного обводного ролика для движения ремня. У 8-клапанного агрегата соответственно имеется только одна шестерня для распределительного вала и один ролик – он же натяжной.

Ролики меняются в комплексе с ремнем. Это выполняется с целью избежать обрыва ремня, в момент заклинивания вышедшего из строя ролика или перескакивания зубьев на шестернях относительно установленной метки. В последнем случае факт перескока сопровождается «тряской» мотора и ощутимым снижением приемистости.

Для успешного выполнения замены автолюбителю следует обзавестись таким незамысловатым «портфелем» инструментов:

комплектом распространенных рожковых ключей и торцевого вида головок;
обычной монтировкой (лапка);
отверткой, обладающей плоским профилем наконечника;
домкратом;
вилкой, предназначенной для фиксирования натяжного ролика или плоскогубцами со специально загнутыми рабочими концами;
перчатками (будут весьма полезными при откручивании крепежных элементов, расположенных в ограниченном пространстве, что может спровоцировать травмы рук).

«Операцию» можно выполнять как в боксе (гараже), так и на обычной ровной площадке.

Замена ремня ГРМ Лада Гранта лифтбек 8 клапанов

Машину устанавливаем в периметр ремонтной зоны, выжимаем ручной тормоз, открываем капот, рычаг КПП в положении «нейтраль»;
Сбрасываем обе клеммы от аккумуляторной батареи во избежание короткого замыкания в сети;
Снимаем декоративную панель из пластика в области расположения ГРМ;
Отверткой с плоским наконечником наносим метки на внешнем периметре шестерни и корпусе (блоке) цилиндра;
Путем вращения шкива коленвала совмещаем фактическую метку с мертвой точкой;
Срываем гайку крепления шкива коленвала;
Отвинчиваем крепление ролика натяжителя, уменьшаем натяжение ремня, отвинчиваем крепление генератора, извлекаем ремень с посадочного места на шкиве;
Проводим дефектовку, оцениваем состояние зубьев. При отсутствии деформации заменяем новым ремнем. Также обследуем насос системы охлаждение, его ход должен быть тихим, без шумов и клина. Наличие обратного указывает на неисправность и потребность в профилактике;
По завершении собираем конструкцию в обратной последовательности с обязательной установкой новых комплектующих.

Чтобы удостовериться, что процесс завершился успешно — проворачиваем шкив коленвала на 1 – 2 оборота. Вращение должно быть относительно легкое. Проверяем совпадение меток. Допускается отклонение на 1 – 2 мм, не более. Самостоятельная замена ремня ГРМ Лада Гранта лифтбек окончена.

Выводы

Теперь вы знаете, через сколько менять ремень ГРМ. Бесспорно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Далее приведем несколько рекомендаций, чья цель минимизировать обозначенный риск.

1. Тщательнейшим образом относитесь к процедуре проверки ремня на предмет его износа. Это действие рекомендуется осуществлять спустя 10-15 тыс. км.

2. Не следует пренебрегать проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Свидетельствовать о проблеме может мигание лампы, регистрирующей давление масла в моторе LADA Granta. Если данный факт проявился, срочно глушим двигатель и принимаем меры по поиску источника поломки.

4. Применяйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

Замена ремня ГРМ на 16-клапанной Лада Гранта своими руками
