Порт ОБД активно используется в автомобилях во всем мире с начала 21 века. Концерн АвтоВАЗ начал устанавливать OBDII порт в своих моделях, начиная с Лады Калина. Кстати, на десятом семействе до этого периода стоял 12-пиновый штекер.
Примечание: для диагностического разъема Гранты не нужны приборы для доступа, поскольку обнаружить и применять вполне реально вслепую. К примеру, на Ладе Калина для подключения следует доставать заглушку рядом с рычагом КПП.
Задача диагностического разъема авто заключается в скоростном обмене данными с приборами диагностики. Это дает возможность как считывать, так и удалять коды ошибок, проводить корректировку некоторых предустановок в RAM. Кроме того, возможно считывание текущего значения идентификаторов датчиков, заданных на Ладе Гранта. Однако, чтобы иметь возможность применять данные функции, прежде следует знать, в каком месте находится собственно диагностический разъем.
Поиск ОБД-2 на Ладе Гранта
- Находясь на сиденье спереди справа, нужно найти крышку бардачка.
- Положить руку снизу крышки и провести влево к центральной консоли.
- Теперь рука должна упереться в диагностический разъем.
В качестве визуального ориентира следует смотреть на вентиляционную крышку, расположенную у ног пассажира спереди. Над ней и находится интересующий нас штекер. Кстати, на сам порт смотреть необязательно, так как его не составит труда обнаружить с кресла водителя. Главное – знать место, где вы будете искать.
Где находится диагностический разъем в Ладе Гранта
Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.
Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.
Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно. Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером. Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.
Использование разъема
К основным вариантам использования ОБД-2 в Ладе Гранта относят:
- подсоединение сканера в качестве проверки машины и действий с ошибками;
- установку/подключение бортового компьютера, к примеру, Мультитроникс либо Штат.
Подключение бортового компьютера на автомобиле Лада Гранта окажет полезное действие, ведь таким образом удастся:
- осуществлять контроль за температурой двигателя;
- получать коды ошибок, как только те возникли;
- в принудительном порядке запускать вентилятор охлаждения.
Зачем нужен диагностический разъем
Каждый раз при прохождении техосмотра автомобилю обновляют данные. При возникновении какой-либо поломки вполне вероятно, что будет гораздо проще ее починить, получив данные о состоянии автомобиля во время ТО с помощью подключения к диагностическому разъему.
Диагностика такого типа не является панацеей при поломке: с ее помощью рядовой автовладелец вряд ли сам установит точно причину неисправности. Дело в том, что информация может выводиться с серьезными отклонениями. Поэтому только профессионал способен определить причину неисправности, основываясь только лишь на данных, полученных с диагностического разъема. Однако иногда, если проблема явная, эта информация может помочь любому владельцу автомобиля – слишком большое отклонение параметров от нормы исключает возможность того, что дело в погрешности.
Таким образом, данные помогут определить причину поломки.
Самостоятельная диагностика Гранты
Для диагностики Лады Гранта недостаточно стандартного K-Line адаптера. Здесь предусмотрена установка электроблока управления другой конфигурации, нежели на других автомобилях марки ВАЗ, и он нуждается в специальном адаптере. Сегодня наиболее востребованным считается применение диагностического адаптера ELM-327 и разного программного оснащения к нему, к примеру, ScanMaster, Torque.
Как выглядит адаптер ELM-327, стоит посмотреть в спецлитературе либо в Сети.
Специалисты на официальных серверах используют дилерский сканер ДСТ-14Т. Собственноручно выполнить диагностику на Гранте вряд ли удастся, поскольку это не простая процедура. В нее входит программная и «железная» составляющие, а не только присоединение по K-Line. Важно уметь сопоставлять показания устройства с реальными обстоятельствами.
Где в Лада Гранта диагностический разъем
Диагностический разъем автомобиля предназначен для скоростного обмена данными с устройствами диагностики, что позволяет считывать и стирать коды ошибок, корректировать некоторые предустановки в RAM и считывать текущее значение параметров датчиков установленных на автомобиле. Таким образом, чтобы воспользоваться данными функциями нужно прежде всего знать, где в Гранте диагностический разъем.

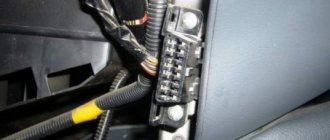

Диагностический разъем Гранты располагается слева от вещевого ящика (бардачка), над боковой вентиляционной решеткой в районе левой ноги пассажира. Чтобы получить к нему доступ придется открутить пару винтов крепления пластиковой панели.
Разъем диагностики Гранты имеет тип ODB-II (16-ти контактный в форме трапеции), схема разъема представлена на фото:
- 4 — Заземление кузова
- 5 — Сигнальное заземление
- 6 — Линия CAN-High, J-2284
- 7 — К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
- 9 — SCS (Service Check System) — Вывод для считывания медленных кодов самодиагностики
- 12 — Вывод для программирования
- 13 — Input/Output for VTM-4 and immobilizer control
- 14 — Линия CAN-Low, J-2284
- 15 — L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
- 16 — Питание +12В от АКБ
Теперь, зная расположение диагностического разъема Лада Гранта, Вы можете подключить бортовой компьютер или сканер.
Электроусилитель руля
Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:
- Сканматик;
- Мотор-Мастер;
- СканДок.
Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:
- У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
- Вставить скрепку, замкнув два контакта.
- Включить зажигание и наблюдать за контрольной лампой.
- Первым сигналом станет продолжительное горение лампы («1»).
- Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
- Должен в нашем случае образоваться код «13».
Особенности сканирующего комплекта «Сканматик-2»
Обозначенный набор можно без труда отыскать в торговой сети. Он подходит к такой вещи, как диагностический разъем на автомашине Лада Гранта, но потребует привлечение ноутбука. Комплектация «Сканматик-2» изначально предусматривает присутствие сканирующей программы. Стоимость такого устройства (комплекта) по данным официального сайта составляет 13700 руб. По применимости к отечественным авто это лучший вариант для сканирования, о чем свидетельствуют многие отзывы диагностов.
Для собственноручного диагностирования первым делом загружаем ноутбук и активируем потребную программу. С помощью кабеля «USB» — формата коммутируем компьютер с диагностической розеткой автомобиля. В диспетчерском меню устройств «Windows» обнаруживаем появление «свежего» «COM» — порта, которому производим «прописку» в настройках. В диагностический разъем вставляем шнур с «OBD-2» — разъемом, который с «USB» — кабелем коммутируется посредством имеющегося в наборе поставки переходника. Контролируем свечение зеленой лампы , которой оснащен диагностический разъем «OBD», что свидетельствует о корректности подсоединения. После запуска спец-программы активируем вкладку «Двигатель» и нажимаем на символ «Автоопределение». Это позволяет программе идентифицировать бортовой автомобильный компьютер на Лада Гранта.
Если идентификация не осуществляется автоматически, то возможно вручную избрать наименование модификации (в нашем варианте — «ВАЗ») из присутствующих в программном реестре версий. На дисплее отобразится меню, позволяющее выбрать ЭБУ. Бывают случаи, когда программе не удается определить марку бортового контроллера, например, при имевшей место ранее «перепрошивке» ПО.
После того, как произошло установление связи между ЭБУ и диагностирующим средством, на экране отображается список, содержащий режимы диагностики. Выполняем вход в рабочее окно и получаем возможность просмотреть перечень параметров, а также выполнить регулировку их настроек. Данный момент помогает не только отыскать неисправность, но и улучшить настройку какой-либо системы. Для реализации данного действия потребуется войти в раздел, имеющий название «Параметры». Меню «Вид» позволяет произвести регулировку настроек функции «Blutooth» на случай применения беспроводного способа коммутации.
Для пользователя машины Лада Гранта доступно создание набора параметров, которые впоследствии можно извлечь из списка значений, заранее присутствующих в программе. К примеру, таким методом можно создать определенный набор, позволяющий проверить холостой ход мотора, а затем сохранить данные и применять в последующем неограниченное число раз.
По завершении диагностического процесса возвращаемся в программное меню по выбору ЭБУ и деактивируем зажигание.
Блок управления двигателем Лады Гранты
Как говорилось в начале статьи, Гранта получила новые «мозги» с поддержкой CAN (M74CAN). Данное нововведение способно интегрировать «мозги» с сигнализациями, магнитолами, имеющими CAN-шину.
Часто ставят контроллер «Стандарт» с номером Ителма 11186-1411020-22: Данный ECU не имеется совместимости с более ранними моделями ВАЗ . В ранних ВАЗах, например, Приора, ЭБУ шёл с К-каналом для передачи данных.
Расположение ЭБУ у Гранты:
«Мозги» располагаются в нижней части передней панели, а точнее под бардачком. Лучше будет видно, если смотреть с пассажирского сиденья. ЭБУ скрыт шумоизолячией и обивкой, поэтому достать его будет не просто.
Прошивки ЭБУ:
У серийных прошивок стоит обозначить на оптимизированную динамичную версию для 1,6-литровой 8-клапанной Гранты с контроллером «М74» и норме уровня выброса отработанных газов «ЕURO-2».
Чип-тюнинг ECU позволяет физически отключить второй датчик кислорода («лямбд зонда») вместе с катализатором. Если реализовать данную версию прошивки, то это приведёт к значительному росту динамических возможностей Гранты.
Чтобы узнать, какая прошивка у блока управления используют приложение OpenDiag, совместно с диагностическим адаптером подключаемому к OBD2 разъему.
Способы диагностики ЭБУ и ошибок на Лада Гранта через OBD2
Самодиагностика
На Гранте в ECM с контроллером М74 встроена самодиагностика, которая определяет неисправности. ECM выявляет проблему, далее загорается «Check Engine» и начинается идентификация ошибки. Далее затем код сохранятся в памяти, и показывается на приборную панель.
Загорелся Check Engine на Гранте?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
Обзоры диагностических сканеров для LADA GRANTA
Читай подробные статьи по обзору автосканеров, в том числе совместимых и с LADA GRANTA.
Обзоры OBD2 диагностических автосканеров
В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.
Диагностика 2110
ВАЗ десятого поколения получил диагностическую колодку 12-пин. Такие стали устанавливать на автомобили по мере ввода норм Евро-3 и выше.
Почему на десятку не подходит ОБД2
Лады десятого семейства получили свой вариант подключения для диагностики. К нему не подключишь стандартный штекер международного образца – потребуется вмешательство.
Причина – у десятки разъем на 12 пин. У OBD2 16 пин.
Адаптер под ЕЛМ327 и ОБД2
Новость – можно собрать переходник для десяток. Нужно:
- Схема подключения;
- 4 провода;
- Новый штекер OBD2 формата (если не хочется каждый раз подсоединять провода напрямую к сканеру).
На разъем 2110 нельзя подключить ОБД2 сканер напрямую – нужен либо переходник, либо прямое соединение нескольких контактов согласно схеме ниже.
Схема переходника для десятки требует работы с четырьмя контактами. Не нужно лезть во все 12.
Преимущества автосканера
«Сканматик-2» по достоинству оценили даже профессионалы-диагносты. Попробовав однажды этот комплект, автолюбители были приятно удивлены тем, что за относительно небольшую цену он позволяет работать с полным парком отечественных автомобилей и внушительной частью зарубежных. В работе с диагностическим комплектом этой модели можно использовать и беспроводной интерфейс для подключения системы к компьютеру (Bluetooth).
Колодка OBD-2 на Гранте исправно подает питание на диагностический адаптер. В крайнем случае адаптер «Сканматик-2» можно запитывать от прикуривателя. В целом прибор очень удобен для выполнения диагностических процедур своими руками. В нем даже предусмотрена защита от скачков напряжения. Если, например, подать ток от прикуривателя, когда система в этом не нуждается, ничего страшного не произойдет.
У всякого устройства есть плюсы и минусы. Многие автоугонщики умеют пользоваться диагностическим разъемом в своих корыстных целях. Как правило, диагностическая колодка применяется преступниками для отключения штатного иммобилайзера. Распространенное решение данной проблемы лежит в замене стандартной колодки на «перепинованную», с другим расположением контактов.
Переходник состоит из «папы» (разъема-обманки) и «мамы» (стандартной колодки), которая предварительно снимается. Стандартное диагностическое оборудование без такого переходника к новому разъему подключить не удастся, но шансы спасти машину от угона повышаются. Вот и все. Удачи!
Сегодня утром смотрел данные по температуре двигателя через программу OBD2 Torque и с первого раза не нашёл диагностический разъём. Перед поиском загуглил, что диагностический разъём установлен « со стороны переднего пассажира в районе центральной консоли «. Облазил всю центральную консоль и не нашёл никаких следов разъёма.
Общие вопросы по ОБД2 на Гранте
Разберем вопросы по OBD2 на Гранте – схема, для чего он нужен.
Как можно использовать разъем
Основные варианты применения ОБД2 в Гранте:
- Подключение сканера для проверки автомобиля и работы с ошибками;
- Установка и подключение бортового компьютера типа Штат или Мультитроникс.
Работа с диагностическим сканером подробно и пошагово описана по ссылке.
Подключить бортовой компьютер будет полезно – так можно:
- контролировать температуру двигателя>;
- получать коды ошибок сразу при их возникновении;
- принудительно включать вентилятор охлаждения.
Схема диагностической колодки
Схема контактов колодки представлена на картинке:
Распиновка колодки может пригодиться при изготовлении переходников на ОБД2.
Выбор оборудования для диагностики Лады Гранты
Расположение колодки для автодиагностики Гранты – вопрос, которые тесно связан непосредственно с самой диагностикой через OBD2 разъем, а так же с выбором оборудования, сканеров и адаптеров.
Как уже говорилось выше, ЭБУ на Грантах оснащён CAN шиной (если у вас стоит ЭБУ М74 CAN). С подбором оборудования для диагностики по CAN шине проблем не возникает, так как для подключения подойдет даже обычный ELM327 2.1.
Для изучения вопросов диагностики Гранты ознакомьтесь с соответствующими статьями, документацией и разделами сайта:
Как можно использовать диагностический разъём
- Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
- С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.
Даигностический разъём с подключенным адаптером ELM327
Для тех владельцев, кто столкнулся с проблемой подключения нештатного бортового компьютера или же для подключения иного адаптера для диагностики Лады Гранты, очень полезной будет информация по расположению диагностического разъема.
Если вспомнить предыдущие модели Автоваза, то там эта колодка располагалась либо под рулем с правой стороны от водителя, либо же в районе тоннеля пола. Гранта в этом случае немного отличается от своих соотечественников. Колодка для диагностики находится с правой стороны от тоннеля пола под панелью приборов. То есть, если сидеть на месте переднего пассажира, то достаточно наклониться и взглянуть влево под заглушку тоннеля пола.
Но на самом деле расположение диагностического разъема на Гранте в зависимости от «прихоти» того или иного сборщика, или же от года выпуска автомобиля, несколько может отличаться. Некоторые владельцы утверждают, что колодка находится с левой стороны туннеля пола, а у других он вообще находится в районе центральной консоли. Но наглядное его представление прекрасно понятно каждому из верхнего фото, чтобы было ясно, что вообще искать.
