Устройство рулевого управления Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Признаки дефектов рулевой рейки десятки и предремонтная подготовка

Признаком, указывающим на проблемы в рулевом механизме, а скорее всего, в рейке, является стук в механизме рулевого управления. Он проявляется при движении по ухабистому дорожному полотну, там, где дорога изобилует выбоинами, ямами и бугорками от неровного грунта или расширяющегося асфальта. При этом создается такое чувство у пользователя автомобиля, что этот стук отдается прямо в рулевую колонку. При возникновении таких звуков в системе рулевого управления необходимо провести ее диагностику.

На этой стадии определения дефекта еще рано делать вывод, что рулевая рейка ВАЗа, цена которой достаточно высока для рядового автолюбителя, требует ремонта или замены. Для уточнения «диагноза» автомобиля необходимо провести личный осмотр участка соединения рулевого вала с рейкой визуальным путем. Для этого требуется рукой в точке крепежа компонентов рулевой системы вертикальными рывками попытаться сдвинуть вал рулевого механизма.

Если при движениях вверх-вниз появляются стуки, то требуется поставить автомобиль на обслуживание. Как правило, такой стук производит игольчатый подшипник, который вовремя не получил свою порцию смазки. Альтернативным вариантом стука может служить слабый крепеж втулки руля с шестерней. При этом необходимо подтянуть крепление деталей.

Когда причина неисправности установлена, то автолюбитель принимает решение о необходимости замены или ремонта этого важного элемента рулевого механизма. На нашем сайте есть видео ролик по обслуживанию рулевой рейки ВАЗ 2110, который демонстрирует порядок ремонта и замены детали специалистом по ходовой части автомобилей

Замена подшипников вала рулевого управления ВАЗ 2110 1996

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Снимите рулевое колесо (см. подраздел 5.3.1).

3. Ослабьте затяжку болта крепления основания подрулевых переключателей и сдвиньте основание на себя.

4. Отсоедините провод от датчика давления масла.

5. Отсоедините две колодки с проводами звукового сигнала от контактов на основании и снимите основание подрулевых переключателей.

6. Вставьте ключ в выключатель зажигания и поверните его в положение I, чтобы разблокировать вал рулевого управления.

7. Отсоедините колодку с проводами выключателя зажигания от жгута проводов. Если провода выключателя зажигания соединены со жгутом проводов хомутом, перекусите или расстегните хомут.

8. Рулевая колонка крепится болтами с отрывными головками (такими же, как и замок зажигания). При отсутствии новых болтов с отрывными головками можно заменить их обычными болтами М6 длиной 20 мм.

9. Отверните две гайки и два болта с отрывными головками, снимите пружинные и специальные шайбы. Если головки болтов сорваны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.

10. Снимите со шпилек рулевую колонку, сдвиньте ее на себя и опустите вниз. Затем отверните болт крепления карданного вала к валу рулевого управления.

11. Выньте болт и снимите колонку в сборе, сняв при этом с вала упорную втулку. 12. Выпрессуйте из трубы вал рулевого управления вместе с подшипником. Вал рекомендуется выпрессовывать в сторону крепления рулевого колеса.

13. Снимите с вала передний (со стороны рулевого колеса) подшипник.

14. Замените вал рулевого управления, если изношены или повреждены щлицы или резьба.

15. Легкими ударами молотка с помощью выколотки выпрессуйте из трубы кронштейна рулевого управления задний подшипник.

16. Перед установкой подшипников проверьте, чтобы они вращались легко и без заеданий. Пластмассовые втулки подшипников не должны иметь повреждений.

17. Запрессуйте задний подшипник до упора в бурт трубы с помощью подходящей оправки, прикладывая усилие только к наружному кольцу подшипника. Подшипник установлен на пластмассовой втулке, которая с одной стороны имеет широкий фланец. При установке подшипника именно широкий фланец втулки должен быть направлен наружу.

18. Наденьте передний подшипник на вал так, чтобы широкий фланец втулки подшипника был направлен к концу вала.

19. Вставьте вал в трубу. При этом задний конец вала должен войти в задний подшипник.

20. Запрессуйте передний подшипник до упора в бурт трубы с помощью подходящей оправки, прикладывая усилие только к наружному кольцу подшипника.

21. Установите рулевую колонку в порядке, обратном снятию. Упорную втулку устанавливайте на вал стороной с большим диаметром.

22. Специальные шайбы болтов крепления кронштейна устанавливайте выступающей частью а в противоположную сторону от головки болта.

23. При установке основания подрулевых переключателей перед затяжкой болта его крепления отрегулируйте положение основания на рулевой колонке. Для этого установите нижний кожух и сдвиньте основание так, чтобы совпали отверстия под винт в кожухе и основании. После этого аккуратно снимите кожух и затяните болт крепления основания. Установите рулевое колесо в порядке, обратном снятию.

Замена рулевой ваз

Ваз 2110 кожух рулевой колонки

Для замены рулевой колонки нужны следующие инструменты:

• длинный мощный вороток;
• головки на 17мм и 30мм;
• монтировка;
• трещоточная рукоятка;
• обычный рожковый ключ на 17 мм.

Демонтаж руля

Первоначальным этапом в процессе замены колонки на ВАЗ 2110 должно быть снятие старой детали. Для начала нужно снять колесо руля. Для того чтобы рулевое колесо демонтировать понадобятся следующие приспособления:

• торцовый ключ на 24 мм;
• плоская отвертка;
• шестигранный ключ на 5мм.

Выполняются работы по снятию колеса в следующей последовательности:

• отключается минусовая клемма аккумуляторной батареи.

Примечание. Это необходимо для предотвращения замыканий и соединений проводов.

• затем нужно повернуть руль так, чтобы колеса стали ровно;
• далее, нужно выкрутить винты крепления корпусных кожухов колонки (их должно быть семь штук) и снять нижнюю защиту, расположенную под рулем;
• затем нужно разблокировать рычаг рулевой колонки и опустить колонку вниз;
• движением вверх, снять верхний под рулевой кожух;
• поддев отверткой декоративную накладку, выкрутить два винта и вынуть кнопку звукового сигнала;
• открутить крепление колеса руля.

Примечание. Фиксатор руля откручивается не полностью, а таким образом, что бы он мог свободно перемещаться по валу.

Ваз 2110 рулевая колонка

Примечание: Рулевое колесо достаточно жестко закреплено на шлицах вала. Это нужно учитывать, и при его снятии убедиться, что ступица рулевого колеса сошла с пазов вала и только потом откручивать гайку крепления колеса. Если эту последовательность не соблюсти, то колесо может резко соскочить, тем самым нанеся травму человеку или повреждения автомобилю.

Перед тем, как окончательно снять деталь, нужно запомнить или зафиксировать маркером его расположение относительно вала. Аналогично следует зафиксировать положение переключателя указателя поворотов по отношению к пластиковому кольцу. Далее, резко дернув кольцо руками на себя, снять его с пазов вала. Открутить гайку крепления (теперь уже полностью) и окончательно демонтировать руль.

Примечание. После завершения работ по замене колонки, руль следует установить на место. Последовательность работ должна быть обратной приведенным действиям .

Демонтаж колонки

Ваз 2110 стук в рулевой колонке

После того, как рулевое колесо демонтировано, можно продолжать замену рулевой колонки. Нужно снять с рулевой колонки подрулевые джойстики, извлечь ключ зажигания и снять кольцевую облицовку транспондера противоугонной системы. Затем, вставив ключ зажигания и провернув его в нужное положение, сделать следующее:

• тонкой отверткой зажать запорный штифт, через отверстие замка зажигания;
• достать цилиндр замка из корпуса.

Далее необходимо сделать следующее:

• снять с колонки закрепленный блок ИММБ (транспондера);
• отсоединить электропроводку и блок транспондера от корпуса.

Примечание: на блоках, оснащенных защелками, нужно снять цилиндр замка зажигания, а после этого отделить блок транспондера от корпуса замка. Если возникнет такая необходимость, то можно снять защитный колпачок и отсоединить проводку.

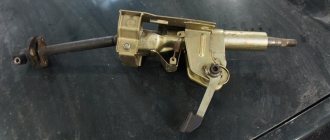

Снятая рулевая ваз

После этого нужно аккуратно снять колонки, крышки и пружины. Затем достать шнур электропроводки из рулевой колонки, после чего снять рукав подачи воздуха в ножной колодец водителя и нижние секции отделки панели приборов. Теперь нужно отметить положение верхнего соединения промежуточного вала по отношению к рулевой колонке, после чего вывернуть и снять стяжной болт хомута. Далее нужно снять вал со шлицов.

Примечание: модели оснащенные системой стабилизации предусматривают отсоединение электропроводки от датчика, регулирующего поворот рулевого колеса. С помощью отвертки нужно отодвинуть фиксатор и снять датчик с насадки и слега сдвинуть его вниз.

Кожух рулевой колонки ваз 2110

В продолжении, нужно подпереть рулевую колонку и отпустить верхние болты для крепления и нижний хомут колонки. Если понадобится, то можно отпустить нижнее крепление, при этом, не погнув захват. На моделях оборудованных системой стабилизации — потянуть колонку вверх и открепить датчик, что установлен в нижней ее части. Далее следует снять колонку с опорного кронштейна и извлечь ее из салона автомобиля ВАЗ 2110.

Примечание: важно запомнить или зафиксировать места расположения всевозможных шайб и прокладок, которые установлены между нижним хомутом и верхним кронштейном крепления рулевой колонки.

Что понадобится для замены рулевой рейки ВАЗ 2110

Для замены старой рейки на новую ВАЗ 2110 нам понадобятся: жидкость WD-40, тиски, съемник для демонтажа наконечников или молоток, рожковый ключ «на 13», «на 22», «на 19», накидной ключ с головкой «на 13», «на 17», «на 22», зубило и отвёртка, монтировка, домкрат, новая рулевая рейка.

Следует обратить внимание на тот факт, что рулевая рейка с усилителем руля ВАЗ 2110 с артикулом (21100340001030) стоит гораздо дороже. При покупке новой рейки, выгоднее брать рейку в сборе, чтобы были наконечники тяг и т.д., а выбирать новую деталь лучше, когда имеешь старую под рукой

Цена стандартной рейки на ВАЗ 2110 с артикулом (21100340001200) составит порядка 2500 р., а улучшенной версии с ГУР, стоят 15000 р.

Стоимость запчасти указана на весну 2021 года по Москве и области.

Демонтаж рулевой колонки

Если после регулировки проблема с рейкой не исчезла, придется ее разбирать и ремонтировать. Но для этого ее нужно снять. Существует два метода демонтажа: с рулевыми тягами и без них. Последний способ предпочтительней, так как требует гораздо меньше времени. Перед тем как снять рулевую рейку на ВАЗ-2110, переднюю часть машины нужно поддомкратить с обеих сторон. Это необходимо для того, чтобы разгрузить тяги.

В салоне, в районе блока педалей, нужно открутить болт кардана рулевого вала. После этого переходим в моторный отсек и откручиваем 2 болта крепления тяг, предварительно отогнув стопорную пластину. Затем нужно открутить 4 болта фиксации рулевой колонки к кузову автомобиля. Когда это будет сделано, снимаем колонку и извлекаем ее через проем левой колесной арки.

Осуществляем ремонт

Помните о том, что данный узел представляет собой довольно «нежный» и хрупкий механизм.

под восьмиугольной гайкой упора находится пружина, которую необходимо извлечь;

далее снимается стопорное кольцо, которое находится под указанной пружиной;

легкими ударами по деревянной проставке выстукиваем упор рейки из картера (обратите внимание, что в проточке упора имеется уплотнительное резиновое кольцо);

далее нужно извлечь уплотнитель переднего щитка;

• под уплотнителем имеется пыльник, который также извлекается (можно использовать отвертку, которая имеет широкое и тонкое лезвие);
• за пыльником расположено стопорное кольцо, которое также извлекается;

восьмигранной головкой на 24 отворачиваем гайку крепления подшипника шестерни и извлекаем гайку с вала;

выпресовываем вал с шестерню вместе с подшипником при помощи ключа на 14, который опираем на монтажную лопатку, вал можно зажать в тесках;

Ватный руль и как с ним бороться

Конструкция переднеприводных автомобилей ВАЗ соответствует как своей ценовой нише, так и отчасти предназначению. Средний автомобиль для экономичного перемещения на средние расстояния со средней скоростью. Ноу-хау 80-х советского автопрома, подвеска МакФерсон вкупе с реечным выглядела в начале 80-х как нечто совершенное. Хотя, на самом деле, длинноходная рулевая рейка 2108 и классический МакФерсон образца 48 года – не самое прогрессивное решение даже для дешевой машины.

По сравнению с классическими моделями ВАЗ, заднеприводными, с классическим рулевым механизмом и двухрычажной передней подвеской, 2110 имеет более вялую и неточную управляемость. Одним словом, ватный руль. Почему так получилось, долго разбираться не придется. Элементарная геометрия – МакФерсон плохо держит машину в повороте и при разгонах-торможениях, а рулевое имело длинный ход, неудачное верхнее расположение рейки. Отсюда и ватность руля. Технически заложенная и никакими настройками и регулировками это не лечится.

Видеоурок по ремонту рулевой рейки ВАЗ

Правда, с 2000-х годов стали применять немного усовершенствованную конструкцию рулевой рейки с гидроусилителем. На всех сразу не хватало, потому что в первую очередь машины с гидроусилителем шли на экспорт. Позже, когда Европа наелась Жигулями, машины с ГУР стали появляться чаще. Но гидроусилитель не спас ситуацию. И вот почему.

Поэтапная замена рулевой колонки

Решившись самостоятельно заменить рулевую колонку на ВАЗ-2106, нужно запастись свободным временем и терпением, а выполнять это мероприятие специалисты рекомендуют поэтапно:

1. Рулевой вал, который зажимается в колонке, следует аккуратно изъять.
2. При помощи ключа размером на 30 и длинного воротка нужно попробовать сорвать соединительную гайку, которая крепит рулевую колонку. С первого раза не всегда удается сорвать крепеж, но так как этот этап обязательный, к нему приходится возвращаться несколько раз.
3. Отвинчиваются три крепежа, которые соединяют колонку с кузовом машины. Удобнее всего использовать для этого процесса так называемую трещотку, так как к болтам не так уж и просто подобраться обычным ключом.
4. После откручивания всех крепежей нужно освободить колонку от шлицев рулевой тяги, которые продолжают удерживать узел. Для этого следует поддеть конструкцию монтировкой и резкими рывками попробовать ее сбить.
5. Произведя демонтаж узла, нужно обязательно проверить состояние пыльника и сальника, если при визуальном осмотре будут обнаружены даже незначительные повреждения, эти комплектующие обязательно нужно заменить. Установив новый пыльник, продлится срок эксплуатации подшипника и вала, а новый сальник не позволит вытекать автомобильной смазке из рулевой колонки.

Если установка всех комплектующих будет произведена правильно, автовладелец заменит вышедшие из строя элементы качественными и надежными, рулевая колонка прослужит длительный срок эксплуатации.

Чтобы упростить процесс сборки, специалисты рекомендует складывать все снятые элементы с авто в строгой последовательности, чтобы, собирая конструкцию, ничего не перепутать и не повторять весь процесс заново.

Как несложно заметить, процесс замены рулевой колонки ВАЗ-2106 не так уж и сложен, поэтому его способен выполнить каждый автовладелец, если наберется сил и терпения и, конечно, будет выполнять всю работу поэтапно. Но если при замене автомобильного элемента все же возникнут сложности, впору воспользоваться подсказкой, которую в удобное для себя время можно найти в видеоинструкции на интернет-ресурсе. Обучающий видеоурок проводят квалифицированные специалисты, которые понимают тонкости ремонта авто и преподносят своим посетителям исключительно действенные и самые необходимые советы по интересующей их теме.

Снятие колонки с машины

Примечание: Рулевую баранку нужно стягивать не рывком, а легким покачиванием то в левую, то в правую сторону и в это же время вытягивать деталь на себя. Гайку мы не открутили полностью, потому что баранка может выскочить из зацепления с валом резко, тогда легко получить травму лица. После того как баранка соскочила со шлицев, можно открутить гайку полностью

Чтобы выполнить замену карданчика, необходимо разобрать и снять с ваз 2112 рулевую колонку, приступаем к снятию:

• Первым делом обесточиваем аккумулятор, сняв клеммы
• Затем с рулевой баранки снимаем накладку крышки сигнала (поддев ее отверткой)
• Теперь нами придется выкрутить два самореза, разобраться с этим можно, воспользовавшись крестовой отверткой
• Полностью вынимаем крышку после этого
• Затем той же крестовой отверткой выкручиваем саморезы (всего три) которыми зафиксирован контакт сигнала
• Снимаем контакт, отсоединив проводок
• Теперь понадобится для работы ключ «24»
• С его помощью откручиваем гайку, фиксирующую рулевое колесо (Откручивание выполняется не до конца, оставьте гайку слегка накрученной на вал)
• Стягиваем баранку, потянув её на себя

Совет: Если баранка сидит крепко, и в одиночку ее снять не получается, тогда обратитесь за помощью к другу или знакомому, пусть он тянет баранку вверх, в это время вы будете бить молотком по валу через наставку из мягкого металла либо дерева.

• Затем снимается кожух рулевой колонки ваз 2112
• Далее демонтируется блок под рулевых переключателей
• Вынимается замок зажигания
• Потом с помощью ключика «13» откручиваем болтик, которым крепится эластичная муфта (она расположена под педалями)
• Выкручиваем болты, которыми фиксируется спереди вал рулевого управления

Примечание: Крепления замка фиксируются специальными болтами (головки у них срезаны), это исключает любую возможность обычного откручивания. Взяв зубило и молоток, наносите удары, чтобы сорвать их с места, затем можно выкрутить их пассатижами.

• Взяв ключик «13» откручиваем гайки, которыми рулевое управление крепится сзади
• Вытаскиваем колонку
• На этом инструкция по снятию завершена

Проверка уровня масла в рулевой колонки на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рулевая колонка — благодаря ней осуществляется поворот обоих передних колёс у задне-приводного автомобиля «Классического» семейства. Чтобы руль крутился хорошо и с небольшими усилием, для этого рулевая колонка постоянно смазывается находящимся внутри неё маслом. Но как и любое другое масло, масло находящиеся внутри рулевой колонки со временем пропадает, в связи с чем его уровень нужно постоянно контролировать и доливать по возможности. О том как нужно проверять уровень масла, вы сможете узнать чуть ниже.

Примечание! Для проверки уровня масла в рулевой колонки, вам потребуется взять: Гаечный ключи «на 8», а так же на всякий случай возьмите с собой воронку, чистое масло и щётку или просто тряпку!

Где находится рулевая колонка? Скорее всего вы уже видели где установлена рулевая колонка да и не раз, потому что она находится практически на самом видном месте а именно в подкапотном пространстве автомобиля, в левой его части (Указана красной стрелкой), а чуть выше рулевой колонки располагается главный тормозной цилиндр на фото который указан синей стрелкой.

Рулевая колонка на ваз 2110 ремонт своими руками

регулировка рулевого управления

Работу проводим на смотровой канаве или подъемнике.

Пассатижами вынимаем шплинт… …и ключом «на 22» отворачиваем гайку крепления средней тяги к маятниковому рычагу. Вильчатым съемником выпрессовываем шаровой палец средней тяги из отверстия маятникового рычага нива 2131. Палец также можно выпрессовать, нанеся снизу (вблизи шарнира) резкий удар зубилом с притупленным концом по маятниковому рычагу. Вынимаем шаровой палец из проушины маятникового рычага.

Аналогично выпрессовываем шаровой палец тяги ваз 2131 из сошки.

Вынимаем среднюю тягу.

Устанавливаем среднюю тягу в обратном порядке.

Левый палец шарнира (вставляемый в отверстие сошки), помимо вращения, может качаться (в отличие от правого).

При этом тягу при установке на автомобиль ваз 2121 ориентируем так,…

…чтобы ее продольная ось находилась впереди осей шарниров нива 2131.

Проверка и регулировка рулевого управления Ваз 2121, Нива 2131

• – Регулировка рулевого механизма
• – Замена боковой тяги
• – Снятие и установка средней тяги
• – Замена рулевых наконечников
• – Сборка и разборка кронштейна рычага
• – Снятие и установка рулевого колеса
• – Рулевая колонка
• – Замена рулевого механизма
• – Cошка рулевая

Конструкция рулевого управления Ваз 2121, Ваз 2131

Особенности устройства рулевого управления нива 2121. Регулировка рулевой колонки, устранение стуков в рулевом механизме нива 2131.

• Конструкция
  ремонт рулевого управления своими руками
• Проверка и регулировка
  регулировка рулевого управления, проверка и обслуживание

НИВА / 2121, 2131 / ремонт / рулевое управление / проверка и регулировка / Снятие и установка средней тяги

Замена и ремонт основных деталей

Когда неисправность обнаружена, нужно собрать все необходимые детали и инструменты для ВАЗ 2110. В обязательном порядке понадобятся наборы отверток и ключей. Также необходимо проверить наличие накидных головок, плоскогубцев, металлической щетки и специального съемника, которым выполняется обслуживание устройства. Если же его нет, то в качестве альтернативы подойдет небольшой лом или молоток.

Как поменять наконечники и тягу

Замена наконечников и тяги проходит следующим образом:

1. Первым делом ВАЗ 2110 нужно поднять домкратом и демонтировать переднее колесо;
2. Место, где наконечник рейки присоединяется к поворотному кулаку, необходимо тщательно зачистить, а затем обработать гайку WD-40;
3. Далее необходимо снять шплинт, фиксирующий соединение, для этого понадобятся плоскогубцы;


   Снимаем проволоку фиксирующую гайку, потянув за один конец плоскогубцами

4. После этого нужно извлечь палец при помощи специального съемника, предварительно открутив гайку;
5. Когда палец демонтирован, наконечники можно будет выкрутить и снять. Их необходимо проверить на наличие дефектов и при необходимости провести замену;


   Демонтируем палец

6. Убрав наконечники, следует загнуть пластинку у болта, чтобы добраться до тяги;
7. Следующий шаг – откручивание болта тяги;
8. Готово, теперь тяга и ее наконечники могут быть демонтирована. Замена выполняется в обратном порядке. После установки новых деталей нужно проверить руль, не собирая весь рулевой механизм полностью. Если все работает, руль ходит не туго и не болтается, то можно проводить сборку.

Диагностика неполадок рулевого управления десятки

Каждый автомобиль имеет слабые места. У ВАЗ 2110 – это наконечник рулевой тяги. Эта деталь составная часть рулевого управления автомобиля. Рулевыми наконечниками на ВАЗ десятого поколения заканчиваются рулевые тяги. Тяги меняют редко, а вот наконечники рулевых тяг подлежат замене каждые 40 тысяч километров пробега автомобиля.

Но это средний и приблизительный показатель. Срок службы рулевого наконечника зависит от манеры езды владельца автомобиля и условий, в которых эксплуатируется авто.

Неполадку в рулевом управлении может заметить любой водитель транспортного средства. Основные признаки необходимости замены рулевых наконечников на ВАЗ 2010 такие:

• затрудненное управление автомобилем, особенно на поворотах;
• сильный шум и постукивание с одной или с двух сторон спереди, на поворотах проявляется сильнее;
• протектор на шинах протирается неравномерно.

В последнем случае, скорее всего, проблема не только с наконечниками. Необходимо провести диагностику передней подвески в целом. Возможно, заменой рулевого наконечника дело не обойдется.

Рулевые наконечники в автомобиле ВАЗ 2110 – это шарнирное соединение. Износ в шарнире наконечника приводит к неисправности в рулевом управлении. Проверить рулевые наконечники на ВАЗ 2110 можно самостоятельно.

В первую очередь визуально. Чтобы осмотреть наконечник с левой стороны автомобиля, необходимо вывернуть руль до предела вправо, для осмотра правого рулевого наконечника – выкрутить руль влево

Следует обратить внимание на резиновый пыльник, которым защищен наконечник рулевых тяг. Если он разорван или треснул, то пришло время замены наконечников

Через отверстие в пыльнике в шарнир попадает пыль и грязь, что приводит к более быстрому износу рулевого наконечника.

Для проведения второго этапа диагностики необходимо домкратом поднять одну из сторон автомобиля, чтобы колесо было свободно подвешено в воздухе. Рукой подергать наконечник, если есть хоть какой-то люфт, то надо заменить рулевой наконечник. Менять следует наконечники с двух сторон. Не стоить экономить и менять один наконечник, лучше сэкономить на услугах мастера СТО и провести процедуру замены самостоятельно.

Подбор ремкомплекта

Перед началом ремонтно-восстановительных работ следует определиться с выбором ремонтного комплекта.

Минимальный комплект. Такой набор включает в себя необходимый список крепежных и уплотнительных элементов: шайбы, подшипники, гайки и втулки из фторопласта.

Базовый набор имеет дополнительно к минимальному комплекту подшипники и валы, но его стоимость может быть в два раза выше первого варианта.

Обратите внимание, что рулевая рейка может быть, как старого, так и нового образца.Старые рейки ориентированы на ВАЗ 2108, а новые разработаны для «десятой» модели.Новый вариант также более удобен в ремонте. Если возникает необходимость осуществить ремонт рулевой рейки, подразумевающий замену втулки, то разбирать весь механизм не нужно.Снимите гофру, открутите центральную гайку и разберите рейку на две составных части.На одной части останется механизм, а другая часть и окажется той, где находится втулка.

Подготовительные мероприятия

Первое, что нужно сделать – купить ремкомлпект рулевой рейки. Без него начинать работу совершенно бесполезно. Набор может иметь различную комплектацию.

• Минимальную (шайбы, крепежи, втулочки, гайки, подшипники).
• Среднюю (кроме всего вышеперечисленного добавляются валы). Стоимость такого комплекта в два раза больше.
• Максимальную (здесь в комплекте есть все, в том числе и рейка).

При этом учтите, что рейки бывают разные – старые и новые. Первые предназначены в большей части для ВАЗ 2108, а вторые – для ВАЗ 2110. Лучше, конечно, отдавать предпочтение второму варианту, ведь в этом случае втулка меняется много проще (не нужно разбирать всю рейку).

Основные признаки неисправности

Давно всем известно, что любой механизм раньше либо позже приходит в полную негодность, ломается. Наиболее часто, изнашиваются детали рулевой колонки в ваз 2112. Особенно, после езды по бездорожью либо плохим дорогам, что в России актуально и по сей день. При неисправности карданчика либо другой составляющей рулевого управления, слышится стук, который означает необходимость выполнения ремонта. Ниже приводим основные признаки, которыми характеризуется неисправность карданчика, и рулевой вообще:

• Возьмите рулевой вал руками и пошевелите вверх и вниз, в районе соединения его с рейкой, при этом можно услышать характерный стук

Примечание: Знайте, что данный стук указывает на необходимость замены карданчика не всегда, есть вероятность, что разрушился игольчатый подшипник, оказавшийся без смазки.

• Стук появляется при заметном люфте втулки в месте соединения рейки и шестерни

Частенько причиной стука либо люфта становится плохое натяжение крепящих узлов, что требует от вас поступить таким образом:

• Берете ключ гаечный либо трубный, по необходимости
• И хорошенько закручиваете все ослабшие гайки и болты

Если причину это не устранило, значит либо все-таки сломался карданчик, либо же пора покупать на замену новую рулевую рейку

Рулевые инновации

Вроде как, вопрос решен. Теперь можно было увеличивать усилие на руле, делать количество оборотов от упора до упора минимальным, все сглаживал усилитель, но возникала еще одна проблема. Автомобиль эксплуатируется в слишком разных режимах и точная дозировка угла поворота на скорости 140 и 55 км/ч имеют совсем разные значения. Не говоря уже о том, что усилия на руле практически не ощущалось, что сделало управление еще более невменяемым. Тогда пришлось поменять конструкцию рулевой рейки еще раз. На этот раз объектами внимания стали пара рейка/шестерня. Помогла установка пары нового образца. Новую рулевую рейку назвали «короткой», потому что количество оборотов руля сократилось с 3,8 до 2,9. Как следствие, ватность почти пропала и руль стал острее.

Диагностируем неисправность

Как и любой другой механизм, рулевая рейка рано или поздно выходит из строя.

Подобный механизм присутствует в любых автомобилях, как оборудованных электро и гидроусилителем, так и без него.

Глуховатые звуки и удары могут ощущаться при езде по неровностям, а еще могут передаваться на руль.

Неисправность проявляется похожим образом и тогда, когда машина стоит на месте и осуществляется поворот рулевого колеса.

При повороте руля еще может наблюдаться значительно возросшее усилие.

Эти главные симптомы говорят о том, что необходим ремонт рулевой рейки и не важно, на какой марке автомобиля они появились ВАЗ 2110 или другой модели.

Для определения состояния данного узла осуществляем следующее.

Как устроен рулевой механизм

Рулевое управление

травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой, с реечным рулевым механизмом.

Рулевой механизм

в сборе с рулевыми тягами прикреплен в моторном отсеке к щиту передка кузова на двух кронштейнах с помощью скоб 2 (рис1). Механизм закреплен гайками на приварных болтах через резиновые подушки (опоры) 3.

В картере 5 рулевого механизма установлена приводная шестерня, которая находится в зацеплении с рейкой.

Вал рулевого управления состоит из верхнего 14 и промежуточного 10 валов, соединенных между собой карданным шарниром. Промежуточный вал соединен с приводной шестерней фланцем через эластичную муфту. Верхний вал установлен в трубе кронштейна 21 на двух шариковых подшипниках с эластичными втулками на внутреннем кольце.

Рис1. Детали рулевого управления: 1 – внутренние наконечники рулевых тяг; 2 – скоба крепления рулевого механизма; 3 – опора рулевого механизма; 4 – распорное кольцо; 5 – рулевой механизм; 6 – уплотнительная прокладка; 7 – упорная пластина уплотнителя; 8 – уплотнитель; 9 – нижний фланец эластичной муфты;10 – промежуточный вал рулевого управления; 11 – стяжной болт; 12 – распорная втулка; 13 – облицовочный кожух (верхняя часть); 14 – верхний вал рулевого управления; 15 – рулевое колесо; 16 – крышка выключателя сигнала; 17 – регулировочная втулка; 18 – рычаг регулировки положения рулевой колонки; 19 – стопорное кольцо; 20 – облицовочный кожух (нижняя часть); 21 – кронштейн крепления вала рулевого управления; 22 – подшипник вала рулевого управления; 23 – регулировочная тяга; 24 – наружный наконечник рулевой тяги; 25 – пружинное кольцо; 26 – защитный колпачек; 27 – уплотнительное кольцо

При каждом техническом обслуживании автомобиля проверяйте состояние защитного чехла, защитных колпачков 26 шарниров тяг и плотность их посадки. Их необходимо заменять при наличии трещин, разрывов и других дефектов, нарушающих их герметичность.

Убедитесь, что при прямолинейном положении колес автомобиля спица рулевого колеса располагается горизонтально. В противном случае определите причину неисправности и устраните ее.

Поворачивая за рулевое колесо от упора до упора, проверьте визуально и на слух:

-надежность крепления рулевого механизма и рулевого колеса;

-нет ли зазора в резинометаллических шарнирах, в шарнирах рулевых тяг, а также в заклепочном и шлицевом соединениях эластичной муфты вала руля;

-надежность затяжки и стопорения болтов крепления тяг к рейке и гаек пальцев шаровых шарниров;

-нет ли заеданий и помех, препятствующих повороту рулевого колеса.

Если будут обнаружены стук и заедания, отсоедините поперечные тяги от поворотных рычагов телескопических стоек подвески и повторите проверку. Убедившись, что стук и заедания исходят от рулевого управления, снимите с автомобиля рулевой механизм для ремонта.

Максимально допустимый зазор между упором и гайкой 0,2 мм. При необходимости замените изношенные детали и отрегулируйте зазор между упором и гайкой.

Как отрегулировать рулевую рейку на ВАЗ 2110-ВАЗ 2112?

1. В начале поставьте рулевое колесо таким образом, чтобы оба передних колеса смотрели строго вперёд, потом снимите снизу защиту картера (Если работа производиться снизу и если защита мешает) и спец. ключом по вращайте гайку регулировки рулевой рейки против часовой стрелки на 10-15 градусов и сразу же проверьте люфт у рейки, при необходимости произведите процедуру снова и так же на 10-15 градусов, только будьте внимательны и учитывайте всегда то, что руль должен не очень тяжело крутиться.

Примечание! Во время регулировки самое главное не переборщите, гайку регулировки заворачивайте по чуть-чуть, примерно на 10-15 градусов и после чего проверяйте как рейка отрегулировалась, не в коем случае не делайте полный оборот регулировочной гайки, потому что только проблем себе наживёте, тем что руль толком крутиться не будет, а выкрутить гайку гораздо сложнее, чем её закрутить, поэтому это учитывайте!

2. Во время регулировки могут возникнуть проблемы, а именно невозможность сдвинуть с места регулировочной гайки, бывает что её действительно, что руками, что молотком, толком не стронешь с места, но всё же если руками не получиться, не забывайте про молоток, если будет нужно воспользуйтесь им, а именно вставьте спец. ключ в регулировочную гайку и ударами молотка по кончику ключа, попытайтесь стронуть гайку с места.

Примечание! На новых рейках, как мы уже говорили ранее с завода ставят заглушку в эту гайку, она подцепается при помощи ножа или же плоской тонкой отвёртки, обратно эту заглушку можете не устанавливать, выбросите её, чтобы понимали другие люди что рейка уже далеко не новая и регулировалась, тем более обратно эту заглушку Вы уже даже наврятли сможете поставить!

Дополнительный видео-ролик: Ролика будет два, первый (Тот который выше) посвящён в общем автомобилям с передним приводом, только к нему не относятся Калины, Гранты и тому подобные, а второй ролик нацелен именно на автомобили десятого семейства, просмотрев оба ролика (Очень Вам сделать это рекомендуем) Вы получите новые знания и узнаете о том, чего в статье не было указано.

Сразу вооружитесь специализированным под «десятку» ключом для рулевой рейки, а также приготовьтесь к снятию тяг. Из инструментов захватите:

• Пассатижи;
• Монтажную лопатку;
• Накидной ключ на 19;
• Молоток;
• Плоскую отвертку;
• Набор головок — от 10 до 27.

Приступайте к работе:

1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
4. Демонтируйте пыльник.
5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

• Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
• Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
• Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
• Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

• Снимите шплинт при помощи пассатижей;
• Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
• Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
• Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
• Полностью открутите гайку шарового пальца;
• Из отверстия рычага выведите шаровый палец;
• Отверткой разожмите паз наконечника рулевой тяги;
• Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
• На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.
