Все датчики ВАЗ 2110: что должен знать опытный владелец «Десятки»?

Автор:Иван Баранов

Любой современный автомобиль оборудуется множеством различных датчиков, которые позволяют водителю знать о состоянии и работоспособности тех или иных узлов. И автомобиль ВАЗ 2110 не является исключением, в этой статье мы расскажем о том, какие датчики в нем используются и какое их расположение.

Как известно, ВАЗ 2110 инжектор с 8 или 16 клапанами значительно во многом превосходит карбюраторную версию. Как минимум потому, что в данном случае подачу бензина, а также горючей смеси, регулирует именно электроника. Соответственно, использование электроники подразумевает применением множества различных регуляторов и контроллеров. Их поломка может привести к определенным последствиям, поэтому автовладелец всегда должен знать, за что отвечают те или иные регуляторы. Ниже рассмотрены практически все датчики ВАЗ, которые есть в «десятке».

[ Скрыть]

Немного истории

ВАЗ 2110 выпускался с конца 20-го века до середины первого десятилетия 21 века. За период своего существования десятка сумела заиметь огромное количество поклонников и перетерпела большое количество изменений.

Десятое семейство ВАЗ оснащалось изначально 8-ми клапанными карбюраторными двигателями имеющими общие корни от двигателей «восьмерки». Время шло вперед и АвтоВАЗ-у необходимо было развиваться дальше, и в конце 90-х годов на десятку впервые установили инжекторный двигатель, который отличался не только новой системой впрыска, но и количеством клапанов, некоторые новые двигателя получили увеличенное вдвое количество клапанов с 8-ми до 16-ти.

Для работы двигателя с инжекторной системой, необходимо огромное количество различных датчиков отвечающих за работу ДВС и ВАЗ 2110 тому не исключение, в инжекторных двигателях «десятки» установлено много различных датчиков, которые обеспечивают правильную и ровную работу двигателя.

В данной статье речь пойдет о датчиках ВАЗ 2110-12 о их симптомах неисправности и местах установки.

Принцип работы

Механизм действия датчика температуры на семействе ВАЗ 2110–2112 основан на изменении параметров сопротивления в зависимости от окружающего режима t°C. По сути, перед нами электронный резистор с негативным коэффициентом температур. То есть, чем ниже t°C, тем выше сопротивление прибора, и наоборот.

Таблица 1. Рабочие температуры и параметры ДТОЖ

Представленные величины можно использовать для проверки датчика тестером. Об этом чуть ниже.

Какую функцию выполняет ДТОЖ в системе ЭБУ

На инжекторных машинах нет заслонки (подсоса). Теперь топливо обогащает или обедняет блок управления, используя величины t°C, поступающие с ДТОЖ. Кроме этого, главный контролер следит за рабочей температурой двигателя и даёт команду на включение вентилятора в случае его перегрева.

Датчик массового расхода воздуха (ДМРВ)

Является одним из важнейших датчиков. ДМРВ отвечает за формирования топливовоздушной смеси. Он измеряет объем подаваемого воздуха во впускной ресивер и передает показания на электронный блок управления двигателем, который в свою очередь подает нужное количество топлива по соотношению с воздухом. Выход из строя данного датчика влияет на множество различных функций ДВС.

Следует отметить что лампа «CheckEngine» зажжется только при полном выходе из строя датчика. Чаще всего датчик подвергается старению, но очень редко выходит полностью из работы. Как проверить данный датчик можно прочитать в нашей статье.

Признаки неисправности:

• Увеличенный расход топлива;
• Неравномерный холостой ход;
• Затруднённый запуск ДВС;
• Потеря динамики;
• Рывки при движении;

Основной набор датчиков 16-ти клапанных двигателей ВАЗ-2112

Блок ЭБУ должен контролировать множество параметров сразу. Самой важной информацией будет положение коленвала. Можно отключить все датчики, кроме ДПКВ, и это не приведёт к прекращению работы двигателя. Перечислим все элементы по одному: Рассмотрим, как все элементы выглядят вживую. Показаны снимки датчиков ВАЗ-2112 (16-клапанный ДВС). Всё, что сказано выше, справедливо для двух двигателей сразу – для агрегатов 21124 и 21120 (1,6 и 1,5 л). Нельзя откручивать датчик ДТОЖ, не сливая охлаждающую жидкость. А отключить датчик – значит отключить разъём, но не демонтировать сам датчик.

Где какой датчик находится — подкапотная схема

Посмотрим на ещё одну картинку. Важно понять, где находятся следующие элементы:

1. ДПКВ;
2. Лямбда-зонд;
3. Датчик скорости;
4. РХХ;
5. ДПДЗ;
6. ДМРВ;
7. ДТОЖ.

Местоположение датчика фаз указано в предыдущей главе. Никогда не откручивайте датчик скорости. Будет сложно установить его так, чтобы сохранить герметичность.

Датчик скорости

Данный датчик предназначен для передачи показаний на ЭБУ двигателя о скорости движения автомобиля. Он участвует в корректировки оборотов ДВС при движении, а именно если автомобиль катится на нейтральной передачи, то можно заметить что обороты немного выше, чем обороты на холостом ходу, когда автомобиль стоит на месте. Так же ДС отвечает за работоспособность спидометра и одометра.

Признаки неисправности:

• Неработающий спидометр или одометр;
• Нет повышенных оборотов при движении на нейтральной передачи;

Накрылся ДМРВ? Не спешите покупать новый

Новый датчик стоит от 2 до 3,2 тыс. руб. Но прежде чем бежать в ближайший магазин или на авторынок, попытаемся привести в чувства старый. Такой способ реанимации не даёт 100% гарантию на восстановление работоспособности. Но попробовать стоит.

Сначала отключите клемму «минус» на аккумуляторной батарее. Демонтируйте датчик с автомобиля. Снимите его с корпуса воздушного фильтра. Разберите устройство с помощью крестообразной отвёртки. Будьте осторожны с платиновыми нитями, не касайтесь их руками и другими предметами. Чистите средством для карбюраторов. Брызните 3–4 раза жидкость на места, обозначенные стрелками на фото. Соберите ДМРВ и установите его на автомобиль.

Сопроводительные фото к процессу

Если немного повезёт, а действовать будете аккуратно, то удастся сэкономить пару тысяч рублей.

В заключение хотелось бы заметить, что падение мощности и увеличение потребления топлива не всегда указывают на неисправность датчика массового расхода воздуха. Но при появлении таких симптомов проверьте ДМРВ в первую очередь. Его начальную диагностику под силу выполнить самостоятельно. Точная проверка проводится на специальном оборудовании на СТО. Будьте внимательны со своим автомобилем – это сэкономит ваши деньги и время.

Датчик температуры охлаждающей жидкости (ДТОЖ)

ДТОЖ устанавливается в корпусе термостата и передает показания на ЭБУ о температуре жидкости охлаждения двигателя. Основываясь на данных показаниях блок управления двигателем повышает или понижает обороты двигателя для более стабильной работы ДВС. Работа данного датчика заметна на холодном двигателе, при пуске двигателя в холодное время года можно замечать повышенные обороты, которые со временем снижаются по мере прогрева двигателя до рабочей температуры.

Признаки неисправности:

• Увеличеный расход топлива;
• Плохой запуск на холодный двигатель;
• Отстутствие прогревочных оборотов;

Выбор запчасти

На рынке представлены датчики в трех ценовых категориях:

1. Недорогие. Обычно это датчики китайского производства по цене до 1200 рублей.
2. Средние. К этой категории относятся датчики от АвтоВАЗ и примерно такие же по качеству зарубежные аналоги. Их цена от 1400 до 2600 рулей.
3. Дорогие. Качественные и надежные ДМРВ от производителей Bosch или Siemens. Цена их может достигать 5000 рублей.

Рекомендуем отдавать предпочтение оригинальным датчикам от АвтоВАЗ или зарубежным аналогам в этой ценовой категории.

Датчик положения коленчатого вала (ДПКВ)

ДПКВ является датчиком считающим обороты коленчатого вала. Так же как и большинство датчиков участвует в формировании топливной смеси. При его неисправности автомобиль не заведется.

Устанавливается датчик на задней части двигателя под масляным фильтром. Работает в паре со шкивом коленчатого вала (приводом генератора).

Признаки неисправности:

• Автомобиль не запускается (нет искры);
• Рывки при движении;
• Самопроизвольная остановка двигателя;

Датчик фаз (ДФ)

Данный датчик необходим для подсчета оборотов распределительного вала, имеет схожесть в функциях с ДПКВ. Предназначен для фазированного впрыска топлива, без данного датчика ДВС будет работать в аварийном режиме и подача топлива перейдет в попарный режим.

Устанавливается под крышкой ГРМ на 16-ти клапанных двигателях, а 8-ми клапанных на торцевой части ГБЦ сверху термостата.

Признаки неисправности:

• Увеличенный расход топлива;
• Не стабильная работа на ХХ;
• Потеря динамики;

Регулятор холостого хода (РХХ)

Данный датчик устанавливается на дроссельной заслонке и регулирует подачу воздуха при работе автомобиля на ХХ. В других режимах работы ДВС регулятор холостого хода не участвует. Датчик выполняет механические функции, поэтому при его неисправности сигнальная лампа «CheckEngine» не загорается.

При поломке регулятор можно промыть и попробовать установить снова. Если промывка не помогает датчик необходимо менять на новый.

Признаки неисправности:

• Нестабильный холостой ход;
• Двигатель глохнет при движении накатом;
• Тяжелый запуск двигателя;
• Низкие обороты ХХ;

Датчик положения дроссельной заслонки (ДПДЗ)

ДПДЗ предназначен для передачи показаний о положении заслонке в дроссельном узле. Полученные показания передаются на ЭБУ для дальнейшего регулирования топливной смеси. Данный датчик довольно часто выходит из строя. Располагается на дроссельной заслонке над РХХ.

Датчик неремонтопригодный и при поломке заменяется на новый.

Признаки неисправности:

• Самопроизвольное повышение и снижение оборотов;
• Тяжелый запуск двигателя;
• Повышенный расход топлива;
• Низкие обороты ХХ;

Датчик давления масла (ДМ)

Этот датчик сигнализирует о состояние масляного давления в двигателе. При его снижении загорается лампа на приборной панели автомобиля в виде красной масленки. Датчик является полностью механическим и отвечает только за включение индикатора недостаточного давления масла.

Признаки неисправности:

• Не загорается лампа давления масла;
• Лампа давления масла горит постоянно;

Диагностика инжектора ваз 2110

В этом разделе расскажу несколько способов диагностики. Так как встречаются случаи, когда индикатор «check engine» на приборной панели не зажигается. Да и в автомобиле нет существенных отклонений. Но диагностика может выявить проблему. Итак, начнем.

Компьютерная диагностика

Компьютерная диагностика проводится двумя способами. Во-первых, обратится на станцию технического обслуживания. Где специалисты через компьютер видят полную характеристику и ошибки. Укажут на проблемную деталь и как правило отправляет вас ее менять. Но как я говорил ранее, это не всегда помогает. Так как специалист видят только электродатчик от которого не идет сигнал. Но проблема может быть и в проводке, а вы едете в автозапчасти и тратите деньги.

Во-вторых, с помощью телефона. Для этого надо приобрести беспроводной адаптер для диагностики и установить приложения на телефон. Затем подключить адаптер к диагностическому разъему. Тот, что находится в салоне, в районе ног водителя. Далее на телефоне включает Bluetooth и подключаемся к устройству. Запускаем сканирование ошибок. Если в мозгах имеются проблемы, то на телефоне отобразится код. Расшифровать его можно на kodobd.ru

Также с помощью адаптер можно посмотреть измерения в режиме реального времени. То есть, обороты, расход и данные с электродатчиков. Вообще очень полезная вещь, за услуги платите только один раз. Когда приобретаете адаптер.

Самодиагностика

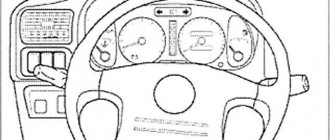

Самодиагностика осуществляется с помощью бортового компьютера. Один из способов, если на центральной консоли имеется бортовик, то вам крупно повезло. У меня на одной из машин был такой. Вообще, проблем нет, в любое время проверить ошибки очень просто. Заходим в меню и кнопками «влево» или «вправо», находим раздел «диагностика». Затем кнопкой «вниз» заходим и таким же способом ищем «ошибки». Нам показывают ошибки в виде кода. С помощью удержания кнопки «вниз», код ошибки будет удален.

Второй способ самодиагностики в отличие от первого, можно выполнить на каждой десятке. Выполняется с помощью приборки. Для выполнения процедуры вам не понадобится никакое специальное оборудование. Просто при выключенном зажигание, нажать и удерживать кнопку «сброса суточного пробега» на приборке. И в то же время повернуть ключ в первое положение, включив зажигание. В итоге, загорятся все лампочки. А также все стрелки начнут двигаться, от начала до конца и обратно. Затем еще раз нажимаем кнопку «сброса суточного пробега», на дисплее появляется версия прошивки мозгов. Далее еще одно нажатие и мы видим код ошибки. Но в этом случае код будет не обычным «P0135», а из одной или двух цифр.

Датчик кислорода (ДК)

Датчик кислорода ВАЗ 2110 устанавливается в выпускном коллекторе. ДК производит измерения выхлопных газов и на их показаниях определяет, в каком соотношении формируется топливная смесь. Если показания превышают допустимые, то ЭБУ корректирует топливовоздушную смесь в том количестве, чтобы выхлопные газы не превышали допустимые значения.

Признаки неисправности:

• Повышенный расход топлива;
• Потеря динамики автомобиля;
• Черный дым при езде на высоких оборотах;
