Как снять передний и задний бампер на Ладе Калине

Задний бампер снятие и установка

Снятие
Установить автомобиль на двухстоечный подъемник и затормозить его стояночным тормозом (подъемник электрогидравлический типа П3,2Г).

Отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Поднять автомобиль на высоту удобную для работы.

Для автомобиля 2194:

Отвернуть три болта 1, рисунок 2-1, нижнего крепления бампера к кузову (головка сменная 10, вороток).

Рисунок 1 – Нижнее крепление бампера:

1 – болт нижнего крепления бампера к кузову

Отвернуть с правой и левой стороны винт самонарезающий 1, рисунок 2, крепления бампера к крылу заднему, винт самонарезающий 2 крепления фартука грязезащитного к крылу заднему и винт самонарезающий 3, крепления фартука грязезащитного к бамперу, извлечь фиксатор 4 крепления фартука грязезащитного к бамперу (головка Torx T20, 10, вороток, отвертка плоская).

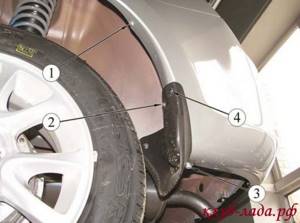

Рисунок 2 – Боковое крепление бампера:

1 – винт самонарезающий крепления бампера к крылу;

2 – винт самонарезающий крепления фартука грязезащитного к крылу зад-нему;

3 – винт самонарезающий крепления фартука грязезащитного к бамперу;

4 – фиксатор крепления фартука гря-зезащитного к бамперу

Снять задние фонари.

Отвернуть восемь болтов 1, рисунок 3, верхнего крепления бампера (головка сменная 10, вороток).

Рисунок 3 – Верхнее крепление бампера: 1 – болт верхнего крепления бампера к кузову

Вывести бампер из зацепления с боковыми кронштейнами и снять бампер задний.

Для автомобиля 2192:

Отвернуть два болта 1, рисунок 2-4, и два винта самонарезающих 2 нижнего крепления бампера к кузову (головка сменная 10, вороток, отвертка крестообразная).

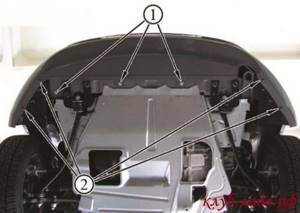

Рисунок 4 – Нижнее крепление бампера:

1 – болт нижнего крепления бампера к кузову;

2 – винт самонарезающий нижнего крепления бампера к кузову

Отвернуть с правой и левой стороны винт самонарезающий 1, рисунок 5, крепления бампера к крылу заднему, винт самонарезающий 2 крепления фартука грязезащитного к крылу заднему и винт самонарезающий 3 крепления фартука грязезащитного к бамперу, извлечь фиксатор 4 крепления фартука грязезащитного к бамперу (головка Torx T20, 10, вороток, отвертка плоская).

Рисунок 5 – Боковое крепление бампера:

1 – винт самонарезающий крепления бампера к крылу;

2 – винт самонарезающий крепления фартука грязезащитного к крылу зад-нему;

3 – винт самонарезающий крепления фартука грязезащитного к бамперу;

4 – фиксатор крепления фартука гря-зезащитного к бамперу

Снять задние фонари

Отвернуть восемь болтов 1, рисунок 6, верхнего крепления бампера (головка сменная 10, вороток).

Рисунок 6 – Верхнее крепление бампера:

1 – болт верхнего крепления бампера к кузову

Вывести бампер из зацепления с боковыми кронштейнами и снять бампер задний.

Установка

Установку производить в порядке, обратном снятию.

Причины снятия и замены бамперов

В процессе эксплуатации эти элементы облицовки кузова подвергаются многочисленным механическим воздействиям, отчего портится лакокрасочное покрытие изделий, появляются сколы и даже трещины. Не говоря уже об ударах при авариях или других обстоятельствах.

Справка. В зимний период хрупкость пластика повышается под воздействием низких температур, поэтому сломать его становится проще. Чтобы получить трещину, достаточно упереться бампером в высокий сугроб.

Особенно сильно страдает передний обвес авто Лада Калина, куда попадает грязь из-под колёс и камни от встречных машин. Испорченное лакокрасочное покрытие можно восстановить, а сломанную пластмассу — запаять, но иногда проще заменить бампер, учитывая, что это можно сделать своими руками.

Причиной снятия и замены облицовочных элементов ВАЗ 1118 могут быть и другие обстоятельства:

• если есть возможность выполнить ремонт и покраску сломанной детали, её надо демонтировать с автомобиля;
• когда нужно осуществить другие виды кузовного ремонта или поменять приборы головного света (блок — фары);
• хозяину машины не нравятся стоковые бамперы и он желает сделать небольшой тюнинг — поставить элементы другой формы.

Справка. Часть автомобилей Лада Калина в бюджетной комплектации оснащалась чёрными неокрашенными обвесами. Чтобы улучшить внешний вид авто путём покраски или замены деталей, их всё равно нужно демонтировать.

Назначение автомобильного бампера

Передний бампер, как и задний бампер в автомобиле Лада Калина служит для обеспечения защиты кузовных компонентов и узлов различных систем от наружного механического воздействия, к примеру, при ДТП. Устройство не является протекционным элементом для водителя или его спутников, ведь для этого служат подушки и прочие силовые компоненты кузова. Элемент кузова способен принимать на себя часть энергии от столкновения, тем самым снижать уровень разрушающего воздействия, оказываемого по инерции на расположенные за ним кузовные компоненты. Это справедливо для больших скоростей. При движении на минимальных скоростях пластиковый элемент способен полностью погасить ударную энергию столкновения, предотвратив разрушение кузова и систем автомобиля.

В качестве материала для данной конструкции производители в подавляющем большинстве моделей применяют пластик. Крепление устройства осуществляется посредством клипс, винтов, а также саморезов.

Вернемся к вопросу, как снять бампер? Сама процедура снятия не должна вызывать сложности, если владелец осведомлен обо всех точках крепления изделия, поскольку, забыв открутить хорошо спрятанный крепежный компонент во время демонтажа, создается риск поломки участка пластикого элемента или одного из его кронштейнов.

Некоторые владельцы с Лада Калина склоняются к замене бампера с целью установки тюнингового изделия. Это делается в угоду улучшения внешнего облика авто, однако не следует забывать о нормативах, регулирующих размеры и расположение точек крепления по высоте. Далее расскажем, как снять бампер, а также как происходит его замена.

Снятие и установка переднего обвеса

Поскольку бампер автомобиля Лада Калина крепится во многих местах, в том числе и снизу, то удобнее всего выполнять работы на смотровой яме. При необходимости можно справиться и без неё, но тогда придётся искать нижние винты на ощупь либо ложиться под машину, чтобы их увидеть.

Совет. Меняйте кузовные элементы вместе с помощником, поддерживающим одну сторону обвеса, пока вы снимаете вторую. Иначе элемент может упасть и удариться о бетон, в результате отлетит часть лакокрасочного покрытия. Услуги помощника понадобятся и при установке новой детали.

Перечень инструментов для разборки довольно короткий:

• отвёртки разной длины с крестообразным шлицом;
• торцовый ключ или головка на 10 мм;
• удлинитель и вороток с «трещоткой».

На данный момент существует 2 поколения машин ВАЗ 1118, причём разбираются они по-разному. Поэтому рассматривать порядок работ нужно по отдельности для каждой модификации.

Калина 1

Если у вас установлены противотуманные фары, то перед началом работ отключите аккумуляторную батарею и действуйте по такому алгоритму:

1. Откройте крышку капота и открутите 3 самореза, удерживающих пластмассовую решётку радиатора, и аккуратно снимите её.
2. То же самое проделайте с нижней решёткой, вывернув 2 винта её крепления.
3. За решёткой находятся 2 самореза, крепящих сам бампер, выкрутите их.
4. Переместитесь в смотровую яму и открутите 3 нижних болта, расположенных по центру.
5. Выверните 2 пары нижних саморезов, находящихся по бокам. Они крепят обвес к подкрылку снизу.
6. Ещё 2 пары винтов находятся в передней части колёсных арок, их выкручивайте в последнюю очередь.

Совет. Откручивая последние саморезы, поверните колесо, чтобы оно не мешало вам нормально вставить отвёртку.

Под снятым элементом зачастую обнаруживается коррозия кузовных деталей. Чтобы увидеть всю картину, снимите пластиковый усилитель (нужно открутить 3 болта) и удалите ржавчину с последующим подкрашиванием этих участков.

В случае коррозии кузовных деталей снимите пластиковый усилитель и удалите ржавчину

Важный момент при установке нового бампера — необходимо правильно надеть его на место и зафиксировать защёлки.

1. Одну сторону элемента надевайте сразу, а вторую — натягивайте вместе с помощником. Он должен нажимать на угол детали спереди, а вы — сбоку, до характерного щелчка.
2. После чего прикрутите все винты на места.
3. Подсоедините разъёмы.
4. Поставьте решётки.

Фото точек крепления детали

Передний бампер на Калине 2

На новой модели Лада Калина передний обвес крепится иначе: нижние винты стоят далеко от отсвеса элемента, так что без смотровой канавы их откручивать очень неудобно. Зато не нужно демонтировать решётки радиатора, чтобы добраться до скрытых креплений. Операция по снятию производится так:

1. Откройте капот и снимите «минусовую» клемму аккумулятора.
2. Из смотровой ямы отверните 3 болта, прикрученных к днищу авто. Два из них находятся по центру, третий — в стороне (справа по ходу движения).
3. Выкрутите 2 пары нижних саморезов, размещённых по краям бампера.
4. Как и в Калине 1, открутите 2 пары винтов, соединяющих деталь с подкрылком и находящихся спереди колёсных арок.
5. Отверните 6 болтов верхнего крепления обвеса, они находятся на горизонтальной панели над радиатором.

Справка. На кузове типа хэтчбек и универсал применяются одинаковые передние бамперы, поэтому различий в проведении работ нет.

Процедура демонтажа и замены переднего обвеса выполняется вместе с помощником, как это описано выше. Сразу после снятия элемента отсоедините колодки электропитания противотуманных фар, а при установке не забудьте подключить их обратно.

Где располагается крепеж — фото

Как разобрать передний бампер — видео

Демонтаж и крепление задних обвесов

Для снятия заднего бампера модели первого поколения набор инструментов нужно дополнить короткой крестообразной отвёрткой, поскольку вставить длинную между шиной и аркой колеса невозможно, а крутить сбоку — неудобно. Кроме того, для крепления к подкрылку использованы саморезы под ключи TORX (так называемая звёздочка).

Совет. Обычно задняя часть машины загрязняется сильнее передней, поэтому перед разборкой рекомендуется помыть и высушить авто.

Более поздние поколения автомобилей в кузове хэтчбек и универсал разбирать ещё сложнее, потому что для снятия обвеса в них приходится демонтировать задние фонари. Первичный крепёж элементов также предусмотрен на защёлках, поэтому снимаются они таким же образом, как и передний бампер. Но из-за разницы в конструкции разборку надо рассматривать по отдельности.

Для установки заднего обвеса необходимо повторить представленный алгоритм в обратном порядке.

Снятие заднего элемента Калины 1

Работы по разборке можно провести без смотровой ямы, поскольку нижние болты находятся близко к свесу и доступ к ним ничем не затруднён. Порядок действий такой:

1. Выкрутите 3 самореза, расположенные в задней части колёсной арки. Два из них удерживают брызговик, третий находится чуть выше.
2. Сзади брызговика есть ещё 1 болт с головкой 10 мм, открутите его.
3. Ключом на 10 мм выверните 3 болта, крепящих бампер снизу. Два из них стоят посередине, третий — немного левее (по ходу движения).
4. Откройте крышку багажника и выкрутите 4 самореза верхнего крепления обвеса.

Главное — аккуратно оттянуть край детали и освободить защёлки

Дальше действуйте таким же образом, как и с передним элементом. Оттяните боковину детали, разблокировав пластмассовые защёлки, и аккуратно снимите её вместе с помощником. Если нужно добраться до кузова, то открутите ещё 3 болта и демонтируйте пластиковый усилитель бампера.

Места, где находятся крепежи

Отличия в разборке Калины 2

Чтобы снять задний бампер автомобиля в кузове универсал и хэтчбек, понадобится открыть доступ к болтам, что прячутся под нижней частью фонарей, для чего последние придётся снять. Их крепёж состоит из болтов с головками под ключ 8 мм, расположенными за резиновым уплотнителем крышки багажника. Болты нужно открутить, а фонари — вытащить, отключив все провода.

Внимание! Перед разборкой не забудьте отсоединить клемму аккумулятора.

Снятие обвеса с кузова хэтчбек Лада Калина 2 производится в таком порядке:

1. Снизу деталь прикручена к кузову парой болтов (стоят посередине) и двумя саморезами (по краям). Ослабьте и выкрутите их.
2. Под колёсными арками выверните 3 самореза (ключи TORX T10 и T20) и удалите из брызговика резиновый фиксатор.

Кроме 3 винтов под ключ TORX, здесь есть заглушка

На хэтчбеке пара болтов стоит по центру, а пара винтов — по бокам

Отличие разборки Калины 2 в кузове универсал заключается в том, что снизу элемент крепится к кузову на 3 болта, а боковых винтов нет. В других местах крепление такое же — по 3 самореза под арками и 8 болтов вокруг багажного проёма.

Как снять передний бампер ЛАДА Калина

Необходимый инструмент: крестовая отвертка и два ключа на 10 и 13 мм. При этом ключ на 13 мм нужен торцевой.

1. Отворачиваем три винта крепления верхней облицовки радиатора;
2. И снимаем ее, выведя две защелки (показаны стрелками) облицовки из зацепления с кронштейнами. Снизу автомобиля, в арке правого колеса;
3. Крестообразной отверткой отворачиваем три самореза крепления подкрылка к переднему бамперу. Аналогично отворачиваем саморезы с другой стороны автомобиля;
4. Головкой «на 10» отворачиваем три болта крепления переднего бампера к кузову.

1. Крестообразной отверткой отворачиваем два самореза крепления решетки к бамперу;
2. И снимаем решетку Калины;
3. Крестообразной отверткой отворачиваем два самореза крепления бампера к балке бампера;
4. Ключом «на 10» отворачиваем два крайних болта, а крестообразной отверткой — два средних самореза верхнего крепления бампера.

1. Приложив необходимое усилие, снимаем отбортовку боковины ампера с кронштейна кузова. Аналогичную операцию выполняем другой стороны автомобиля;
2. Снимаем передний бампер Калины;
3. Головкой «на 13» отворачиваем четыре болта крепления энергопоглощающей балки переднего бампера к кузову;
4. И снимаем балку.

Установка передний бампера Калины производится в обратной последовательности, обеспечив равномерные зазоры между бампером и кузовными деталями. После того как бампер будет закреплен на кузове, прижимаем боковины бампера к кронштейнам кузова до того момента, пока их отбортовки не зафиксируются на кронштейнах кузова.

Процесс замены бампера на Калине

Итак, наступило время «Х», все готово к тому, чтобы преступить к работе. Стоит уточнить, что автомобиль необходимо установить на яму или подъемник, поскольку потребуется доступ снизу. Без них будет очень тяжело демонтировать бампер.

Необходимый инструмент

В случае демонтажа переднего бампера Калины понадобится инструментарий. Ничего сверхъестественного не нужно, только самые распространенные инструменты, а именно: отвертки с плоским и крестообразным концом, ключи на 8 и 10. Вместо ключей удобнее будет использовать головки.

Рассмотрим, поэтапный процесс снятия переднего бампера:

1. Открутив 3 винта, демонтируем решетку радиатора.

Болты крепления отмечены стрелочкой

Теперь необходимо снять решетку на самом бампере. Для этого необходимо открутить 2 винта.

Выкручиваем крепления подкрылка к бамперу.

Залазим снизу и видим три винта крепления бампера снизу. Их необходимо демонтировать.

• Теперь, вынимаем бампер из зацепления крыльев.
• Легким движением рук снимаем его сначала с одной стороны, а потом со второй.



  Убираем бампер в сторонку.



• Сборка, как всегда в обратном порядке.

Вот так легко и просто можно снять передний бампер на Калине.

Как снять задний бампер ЛАДА Калина

Необходимый инструмент: крестовая отвертка и два ключа на 10.

1. В колесной арке правого заднего колеса крестообразной отверткой отворачиваем саморез верхнего крепления бампера к кузову, а также три самореза крепления резинового брызговика (третий саморез на фото не виден);
2. Снизу автомобиля крестообразной отверткой отворачиваем саморез нижнего крепления резинового брызговика и снимаем брызговик. Аналогично снимаем брызговик левого колеса;
3. Головкой «на 10» отворачиваем три болта нижнего крепления бампера к кузову;
4. Открыв крышку багажника головкой «на 10» отворачиваем четыре болта верхнего крепления бампера к кузову.

1. Взявшись обеими руками за боковину бампера и приложив необходимое усилие, снимаем верх боковины с отбортовки кронштейна кузова. Аналогичную операцию выполняем с другой стороны автомобиля;
2. Снимаем задний бампер Калины;
3. Головкой «на 10» отворачиваем три гайки крепления энергопоглощающей балки заднего бампера;
4. И снимаем ее.

Установка заднего бампера Калины производится в обратной последовательности.
Чтобы снять/установить передний и задний бампер Калины своими руками помощник не обязателен. Кстати, а Вы знаете как установить тюнинг бампер?

Инструменты, необходимые для демонтажа

Замена бамперов Клина переносить легко в том случае, когда для этого используются правильно подобранные инструменты. К ним относят:

Данный комплект инструментов необходимо подготовить заранее для того, чтобы не подбирать его по ходу выполнения работ. Кроме того, использование иного «подходящего» инструмента крайне не желательно, так как в этом случае можно испортить кузов самого автомобиля и демпфер. В результате придётся тратить лишние денежные средства из-за такой мелочи.

Как снять задний бампер без проблем

Сегодня решил сделать еще несколько тем по ремонту Лады Калины и остановился на заднем бампере, решил подготовить материал по снятию и установке этой детали кузова. На выполнение этой работы у меня лично ушло не менее одного часа времени, хотя думал поначалу, что справлюсь быстрее. Итак, рассмотрим ниже инструмент, который понадобится для данной процедуры:

1. Трещотка или вороток с головкой на 10
2. Удлинитель
3. Крестовая отвертка

Замена переднего бампера ВАЗа

Для снятия бампера ВАЗа потребуются инструменты, которые имеются в наличии у каждого водителя.

Фотогалерея: инструменты для демонтажных работ

Перед началом демонтажа детали нужно детально ознакомиться с особенностями конструкции своего автомобиля. Владельцы «Лады-Калины» Спорт могут столкнуться с тем, что при тюнинге установить новый бампер на авто будет непросто, поскольку он с трудом размещается на своём штатном месте. При снятии бампера на морозе могут возникнуть сложности, связанные с некоторыми особенностями крепления. Посоветовать владельцам таких машин можно только одно: выполнять ремонтные работы с участием опытного автомеханика либо водителя, который уже проводил подобную процедуру на этой модели.

Порядок снятия и установки заднего бампера на Ладе Калине

Прежде чем приступить к ремонту, сначала лучше побрызгать на все резьбовые соединения смазкой, типа WD-40, чтобы во время работы не было проблем с закисшими болтами.

• Первым делом необходимо снять задние брызговики и подкрылки, если таковые имеются на вашей машине.
• После этого можно откручивать саморезы крепления бампера к кузову автомобиля, это они находятся в самом верху с каждой стороны, как показано на фото ниже:

• Теперь можно приступать к откручиванию верхних болтов крепления заднего бампера, количество которых 4 штуки и наглядно все продемонстрировано ниже, их как бы прикрывает немного уплотнительная резинка багажника:

• Затем выворачиваем 3 нижних болта, все так же головкой на 10 с трещоткой удлинителем. Необходимо наклониться и немного подлезть рукой под зад Калины. Крайний находится около выхлопной трубы, а остальные правее, видно они хорошо, так что разберетесь:

• Теперь можно аккуратно снимать бампер с защелок по бокам с каждой стороны. Для этого необходимо взяться за торец и с небольшим усилием потянуть на себя. В результате чего деталь должна немного отойти в сторону. Такую же процедуру проводим с другой стороны Калины:

• Он должен извлечься оттуда без проблем, после чего можно свободно снимать бампер с автомобиля, так как он больше ни к чему не крепится:

• А вот так будет выглядеть ваша Калина без этой детали кузова, кстати, вполне неплохо

• Если же помимо самого бампера необходимо будет снять пластиковый усилитель, то нужно отвинтить 3 болта, два по краям и один по центру, на фото ниже представлено наглядно:

• И без проблем его снять с машины, взявшись рукой и отводя в сторону:

А вот собственно конечный результат проделанной работы:

Если требуется замена данных деталей, то покупаем новые запчасти и производим установку в обратной последовательности.
