Стартер ваз 2112: где находится, как снять, замена

При неисправности стартера на ВАЗ 2110 или его втягивающего реле, его необходимо снимать с автомобиля для диагностики или полной замены. В большинстве случаев причиной отказа устройства является именно выход из строя втягивающего, но бывают случаи, когда виновников является сам стартер. Если вам необходимо снять его с автомобиляЮ то для этого понадобится:

1. Ключ рожковый на 13
2. Головка с воротком
3. Головка торцевая на 13

Компоновка двигателя ВАЗ 2110 такова, что прежде, чем приступить к процедуре снятия, необходимо будет снять корпус воздушного фильтра, чтобы получить доступ к стартеру.

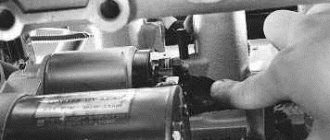

Выше показано его местонахождение, когда корпус воздушного фильтра снят. Теперь необходимо отсоединить клемму «минус» аккумуляторной батареи, а также провода питания стартера. Один из которых необходимо открутить ключом на 13, предварительно отогнув резиновый защитный колпачок:

А второй снимается просто, достаточно потянуть за него в сторону:

Далее можно приступать к откручиванию гаек крепления стартера. В зависимости от модели устройства, которое установлено на вашей ВАЗ 2110, оно может крепиться как двумя, так и тремя шпильками. В данном случае стартер крепится с помощью двух шпилек, гайки которых необходимо открутить:

После того, как с этой задачей справились, можно аккуратно отвести стартер в сторону:

И окончательно вынимаем его вверх, результат чего показан на приведенной ниже фотографии:

При необходимости покупаем новый стартер, цена которого на ВАЗ 2110 составляет от 2000 до 3000 рублей в зависимости от производителя и типа: редукторный или обычный. Разумеется, что идеальный вариант — это редукторный, так как он крутить двигатель с большей скоростью и запуск осуществляется намного увереннее.

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер — в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Краткое содержание:

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Это интересно: Способы, используя которые, уход за автомобилем станет проще

Общая информация

Как и говорилось выше, стартер за счет постоянных магнитов оказывает поддержку тока. Выдавая мощность, равную 1,55 кВт, этот элемент обеспечивает пусковую частоту, которая так необходима для цилиндров силового агрегата автомобиля. Для разных типов двигателей предусмотрены различные частоты, но существует средняя пусковая частота. Она равна 40-50 оборотам в минуту, если подразумевается работа бензинового двигателя, каковым и является мотор Ваз 2112.

Примечание. Для сравнительного примера, дизельные двигатели потребуют от стартера оборотов в 100-200 повторений в минуту.

Состоит из следующих компонентов:

• Постоянными магнитами в количестве 4-ех штук. Они вмонтированы внутрь стартера и выполняют одну из важных миссий.
• Якоря, который вращаясь поворачивает маховик, а с ним и коленвал двигателя автомобиля.
• Узла щеточного, имеющего 4-ре щетки. Две из щеток называются положительными, две — отрицательными. Предназначен щеточный узел для обеспечения электрического соединения.

Примечание. Доказано, что этот узел является одной из наименее надежных частей стартера. Именно на щетки, в первую очередь, попадает сомнение при плохой работе статора и их подвергают проверке, с последующей заменой.

• Планетарный редуктор — следующий компонент. Он тоже важнейший элемент, так как отвечает за передачу крутящего момента на вал привода. Сам редуктор состоит из нескольких шестеренок, надежно выполняющих свои функции.
• Привода, который предназначен для ввода шестерни статора в соединение с маховиком двигателя. Механизм этого привода бывает размещен на валу якоря.
• Крышками, передней и задней, которые бывают отлиты, в основном, из алюминия, а вернее из его сплава. Передняя крышка нужна для крепежа реле, которое через пластмассовый рычаг и кольцо соединяется с приводом. На задней крышке размещаются щеткодержатели.
• Втягивающего реле, который еще называют тяговым. Благодаря этому компоненту, шестерня привода сцепляется с зубчатым венцом. Как только водитель повернет ключ, напряжение поступит не куда нибудь, а на обмотки (удерживающая/втягивающая) этого реле. Как только происходит замыкание контактного реле, втягивающая обмотка отключается.

Примечание. Полезно будет знать, что 8V — это норма напряжения тягового реле, конечно же, если температура окружающего воздуха средняя. Именно по этому параметру электрики и определяют неисправность данного реле.

• Малый вес и небольшие габариты, делающие его компактным, относятся к явным преимуществам этого элемента.
• С другой стороны, это самая нагружаемая во всей системе автомобиля деталь, ведь являясь по размерам маленькой, она должна крутить тяжелый маховик неслабого двигателя авто. Кроме того, стартер отвечает и за вращение коленвала вместе с шатунами и поршнями. Из-за этого недостатка стартер не может долго служить и через определенное время (обычно 5-6 лет) выходит из строя.

Коротко можно так представить себе работу стартера. Через замок зажигания выводится на обмотки реле питание. Обмотки создают Э.Д.С, передающееся на сердечник реле. Тот, в свою очередь замыкает силовые контакты, перебрасывая питание уже на электродвигатель статора. Одновременно с этим реле оказывает воздействие на привод, который со своей шестерней и входит в зацепление с маховиком двигателя.

Примечание. Чтобы исключить обратную передачу крутящего момента, обгонная муфта выводит ролики из зацепления, как только мотор машины запускается.

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Процесс замены стартера на ВАЗ-2112

Старый и новый стартер

Нам понадобится непосредственно сам новый стартер, ключи «на 13» и «на 15», также можно использовать головки и трещотки для удобства.

Первым делом снимите минусовую клемму на АКБ (это необходимо для безопасности, во избежания короткого замыкания).

Открутите крепления стартера

Установка стартера производится в обратной последовательности, а для простоты вот небольшая и понятная схема подключения к реле стартера:

Схема подключения стартера к реле автомобиля

Или вот по этой схеме:

Тут более подробно

Для чего нужен стартер?

Внесём немного теории о системе зажигания и непосредственно о стартере.

Система зажигания необходима для запуска двигателя, сам стартер создан для создания мощного тока (путем прохождения, так скажем, через обмотку стартера). Это сделано для того, чтобы эта энергия провернула маховик на полуоборота.

Это интересно: Ремонт мелких вмятин без покраски

Основные узлы стартера:

Более подробно вы можете вы увидеть на картинке

1. Передняя крышка с подшипником скольжения.
2. Бендикс (привод включения).
3. Планетарный редуктор.
4. Ротор с коллектором.
5. Корпус со статором.
6. Втягивающее реле.
7. Щеточный узел.
8. Задняя крышка с подшипником скольжения.Подробнее вы можете ознакомится на картинке.

Причины, при которых необходима замена стартера

1. Сломан якорь втягивающего реле.
2. Обрыв проводки.
3. Замыкание на минусе.

Большинство этих причин можно диагностировать, если попробовать завести двигатель путём замыкания контактов на стартере.

Признаки и причины неисправности пускового механизма

К счастью, рассматриваемый элемент не является неразборной конструкцией и, выявив причину поломки, можно обойтись гораздо меньшими расходами, нежели замена всего механизма в сборе. Разберём признаки и соответствующие им неисправности:

Снятие и установка стартера на автомобиле ВАЗ 2110

В статье описана подробная пошаговая процедура с фото сопровождением по снятию и установки стартера своими роками на автомобиль марки ВАЗ.

Если у вашего автомобиля появились проблемы с заводкой, или стартер самостоятельно выключается (машина глохнет), непонятное звучание (шум) при завождении, тога это признаки неисправности стартера.

В таком случае необходимо произвести ремонт стартера или его полную замену новым. Если есть незначительные последствия, то можно отремонтировать своими руками, хотя раскрыв его, можно всегда найти и поменять внутренние неисправные или повреждённые части, что существенно уменьшит растраты, если покупать новый. Это к тому же и не так сложно, как кажется на первый взгляд.

В любом из этих случаев всё равно вам придётся заниматься его снятием и обратной установкой. Мы проводили снятие стартера на автомобиле ВАЗ 2110, на других моделях процедура похожая.

Требуемые инструменты

Для того, чтобы выполнить ремонт своими руками и заменить стартер на ВАЗ 2112, необходимы инструменты из таблицы, которая приведена ниже.

Таблица — Инструменты требуемые для замены передней стойки

• Реле стартера ВАЗ 2107: назначение, неисправности и ремонт

Инструкция по снятию и установки стартера:

1. Первым делом отсоедините от аккумуляторной батареи на клемме «–» провод.

2. Произведите демонтаж на двигателе картера.

3. Далее сверху из моторного отсека нужно открутить одну гайку, что держит крепление стартера.

4. От клеммы тягового реле снизу машины необходимо отсоединить провод.

5. От контактного болта тягового реле следует открутить одну гайку и отсоединить провод.

6. Стартер крепится ещё снизу одной гайкой, её также следует открутить.

7. Теперь спокойно снимайте его и занимайтесь ремонтом. Новый или отремонтированный стартер следует ставить также, как и снимали, только в обратном порядке.

Оригинальные детали и их аналоги: что лучше

Несмотря на то, что данная модель транспортного средства перестала выпускаться уже более 10 лет назад, приобрести оригинальные стартеры производства АвтоВАЗ не составит труда. Причем качество их далеко не всегда выше, чем аналогов. Оригинальная деталь:

В продаже имеется множество аналогов от самых разных производителей. Стоимость колеблется достаточно существенно. С хорошей стороны зарекомендовали себя следующие производители:

С хорошей стороны зарекомендовали себя стартеры Bosch. Данный производитель осуществляет контроль качества. Вероятность приобрести неработающее изделие отсутствует. Следует также отметить, что различные производители могут выпускать детали отличающиеся по размеру.

Например, стартер от компании Bosch несколько больше по размеру, чем от KEHO. Цена детали будет существенно различаться в зависимости от производителя. С разницей между габаритами можно ознакомиться на фото. Более крупные детали будет установить сложно.

Лада 2110 PhiX › Бортжурнал › Ремонт и замена стартера ВАЗ 2110

Всем привет. В последнее время стал плохо работать стартер. Иногда срабатывал не с первого раза, втягивающее выстреливает, а стартер не крутит. Иногда прокручивался с хрустом.

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.

Дальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р. В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

Собрал редуктор с новой металлической шестерней. Смазал «шрусом».

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее. Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

Скорее всего, это случилось в следствии заклинивания стартера на старой, разбитой шестерне и последующего его перегрева.

В итоге, не стал заморачиваться с дальнейшим ремонтом и купил новый, заводской, редукторный стартер КЗАТЭ за 3200р.

Теперь заводится просто сказочно. Новый стартер крутит просто, как ураган. Надо было сразу не полениться и разобрать стартер полностью, сэкономил бы деньги и время. Но есть и плюс, получил интересный опыт ремонта редукторных стартеров.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

• плотно затягивать крепежные гайки;
• не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
• использовать провода минимальной длины без образования петель;
• провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
• получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
• контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Необходимые инструменты и приспособления:

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:.

Как отремонтировать бензонасос на ВАЗ 2112?

Примечание! Прежде чем говорить с уверенностью в том что именно насос пришёл в негодность, вы проверьте может у вас топливный фильтр загрязнён и не насос а сам фильтр нуждается в замене, или из-за загрязнённых форсунок в принципе все те же самые симптомы могут быть, поэтому чтобы с большей вероятность грешить на насос, сперва проверьте давление в системе питания и окончательно благодаря этой проверки вы сможете выявить неисправность! (О том как проверить давление, вы можете изучить в статье называется которая: «Проверка давления в топливной рампе на ВАЗ»

Разборка: 1) Прежде чем приступить к разборке, соответственно сам насос вам нужно будет снять для этого вам понадобятся гаечные ключи и одна отвёртка, более подробную инструкцию по снятию данного насоса смотрите в статье: «Замена топливного насоса на автомобилях ВАЗ»!

Примечание! Не забудьте заглянуть в бак автомобиля когда снимите насос, просто в самой нижней его части находиться стакан-накопитель его вы ещё можете видеть на большом фото ниже, он бывает отсоединяется от модуля насоса и остаётся в баке, поэтому его нужно будет оттуда вынуть и установить обратно на насос на своё место (Он держится на фиксаторах), но вы собираетесь разбирать насос поэтому устанавливать его не нужно, а если он останется на нём, то в таком случае потянув за него вниз, отсоедините и тем самым снимите его!

2) Теперь когда насос снят, повторно возьмите в руку отвёртку и с её помощью отверните два боковых винта (Указаны стрелками на фото ниже) которые крепят датчик уровня топлива к модулю насоса, после выворачивания можно будет снять датчик с модуля и отложить его в сторонку. (На конце датчика установлен поплавок его вы ещё на маленьком фото ниже можете видеть, поэтому взгляните на этот поплавок он должен быть цел и не иметь износа, в противном случае к примеру если в нём будет дырка, то правильно показывать уровень топлива этот датчик уже не будет и его придётся вам заменить на новый)

Примечание! А так же сам датчик не деформируйте и с тягой которая удерживает поплавок будьте осторожны, потому что при её поломки топливо так же не будет показываться, а при её изгибании уровень топлива будет показываться не верно, поэтому с датчиком будьте аккуратней!
