В своей прошлой записи я описал процесс установки мультируля в свой авто. Все прошло успешно и сразу заработало, но оставался еще один незаконченный момент — отсутствие индикации работы КК и ОС на приборке. Еще до установки руля на драйве появилась супер-замечательная запись о том, что приборку весты можно прошить самостоятельно, причем сделать это может любой человек и нужно всего-то найти программатор USBDM. В общем еще раз большущее спасибо за эту замечатальную запись Автор в ней буквально по полочкам разложил процесс прошивки приборки и приложил файлы прошивки, в общем ребята ura12345678 и RUPARADOX спасибо вам огромное!
Поиски программатора привели меня на всем известный сайт Aliexpress. Стоимость данного программатора в поднебесной в районе 800 рублей. Посмотрев разные варианты и почитав отзывы, решил заказать здесь На 11 день ожидания программатор был у меня в руках:
Сразу хочу предупредить, что диска с ПО и драйвером у данного продавца нет в комплекте, поэтому прикладываю ссылки на свой диск с нужными файлами: — драйвер — программа-прошивальщик — программа для создания бэкапа текущей версии прошивки
Если надумаете делать бэкап прошивки, то вот хорошая статья Создание бэкапа чуть более сложный и долгий процесс, чем сама прошивка приборки. Главное все делать строго по инструкции и не торопиться! Бэкап своей прошивки я сделал, так, на всякий случай… Тут же хочу отметить, что я проделывал данные операции на ПК под управлением Windows 8.1 64-bit. Кстати, пользователи начиная с Windows 8 и далее перед установкой драйверов и софта не забываем отключить проверку подписи драйверов, как это сделать, можно посмотреть например тут
Когда все установлено, можно приступить непосредственно к прошивке. Для начала разбираем приборку. Крепится задняя крышка исключительно на защелках. Если приборка старого образца (белая), то видим пломбу, которую, как пишут можно легко отклеить, нагрев феном. Решил попробовать сделать это. Скажу так, отклеить не повредив получилось, но заметно, что пломбу малость извело, возможно я просто перегрел:
В общем скажу так: в итоге пломбу я все-равно порвал :))) Да и особо нет смыла сохранить ее, т.к. на наклейке сзади написана версия ПО, т.е. увидеть вмешательство все-равно можно:
Читать также: Обзор ружья тоз 34 видео
Мнения специалистов
В первых экземплярах Лада Веста при активации зажигания, запуске двигателя не загоралась подсветка приборной панели. Причина была в программном обеспечении, данная функция не была активна по умолчанию.
При езде в солнечную погоду, дневное время водителям сложно было считывать показания датчиков, приборов, индикаторов. По этой причине владельцы не замечали превышение температуры, сигналы контрольной лампы давления масла, прочее.
После многочисленных обращений в адрес производителя — АвтоВАЗа, инженеры разработали и выпустили новые версии прошивок для щитка.
- при активации зажигания загорается подсветка щитка приборов;

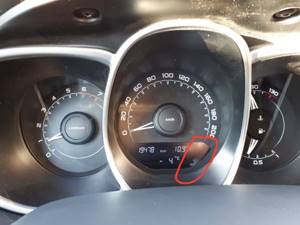

- индикатор круиз – контроля зеленого цвета, расположен в правом углу центрального колодца;
- фактический пробег и расход топлива в режиме «онлайн» отображается в нижней части центрального колодца.
На первой прошивке Лада Веста под индексом «026» указанных опций не было. Подсветка «приборки» активировалась вместе с дневными ходовыми огнями (ДХО), что не всегда имело место и необходимость в ДХО. В целом, «нововведение» положительно одобрено владельцами Лада Веста. Теперь считывать данные, показатели со щитка приборов стало гораздо проще без отвлечения от управления машиной.
Видео — Обновление прошивки
На первых автомобилях Lada Vesta панель приборов не имела подсветки в дневное время, из-за чего чтение показаний при ярком свете было затруднительным. Кроме этого, после самостоятельной установки круиз-контроля, на панели будет отсутствовать соответствующая индикация. Исправить все эти недочеты можно при помощи обновления прошивки приборной панели.
Последовательность действий при самостоятельной прошивке приборной панели на Лада Веста
Подготовительный этап
- программатор;
- ноутбук;
- программное обеспечение;
- кабель для соединения щитка с ноутбуком;
- ключ TORX на «20»;
- запасные диоды, индикаторы, если прежние перегорели.
«12» пунктов пошаговой инструкции по прошивке:
- На ноутбук установить программное обеспечение, которое поставляется в комплекте с оборудованием: Программатор Usbdm OSBDM V4.95, HCS12 Programmer и USBDM driver.
- Демонтировать щиток приборов, аккуратно отклеить заводскую пломбу, демонтировать заднюю крышку.
- Активировать прибор, установить переключатель в положение 3,3 В.
- Законектить программатор с ноутбуком посредством ЮСБ кабеля.

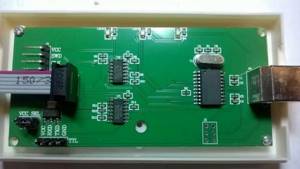

Подключение программатора Usbdm OSBDM
- Запустить программу HCS12 Programmer на ноутбуке, выбрать активным пункт «Detected».
- В строке «Target» указать место расположение прошивки. Сделать активным Auto Reload, нажать Detect Chip.
- Установить галочку на «Unsecure».
- В разделе «Device Operations», на вкладке «Target» выбрать «Erase Selective».
- Нажать «Program Flash» для активации прошивки.
- Отказаться от подключения панели в процессе активации.
- Отключить программатор, установить оборудование на штатное место.
Список прошивок для панели приборов Лада Веста
Предыдущие версии прошивок не совместимы с последующими. Это нужно помнить при самостоятельном апгрейде. Некорректный подбор версии выведет из строя электронный блок управления двигателем (ЭБУ), бортовой компьютер.
| Версия ПО | Тип КПП | Трансмиссия |
| Лада Веста 026 | 8450007022 | МКПП |
| 028 | 8450007022 | МКПП |
| 035 | 8450007022 | АМТ |
| 036 | 8450007022 | МКПП |
| 019 | 8450030825 | МКПП |
| 022 | 8450030825 | АМТ |
| 027 | 8450030825 | МКПП |
Читать также: Болт крепления шестерни распредвала
Состоянием на март 2021 года прошивка щитка приборов на Лада Веста, активации подсветки в режиме ДХО не проводится по причине выявленных ошибок в программном обеспечении.
Вывод
Установка прошивки нового поколения крайне важна для мониторинга показателей приборов, отслеживания температуры двигателя, снижения напряжения для глаз.
В процессе перепрошивки будьте предельно внимательны, не нарушайте последовательность действий. Помните о совместимости прошивок нового поколения. В случае возникновения сложностей при апгрейде обратитесь за помощью к специалистам СТО.
Что можно изменить в прошивке
Для панелей с белыми шкалами 8450007022, ПО – 26, 28, 35, 36:
- Активация подсветки при ДХО.
- Активация круиз контроля и ограничителя скорости.
Для панелей с оранжевыми шкалами 8450030825, ПО – 11, 19, 22, 27:
- Активация подсветки при ДХО.
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Активация круиз контроля и ограничителя скорости.
- Отключение сигнализатора не пристегнутого ремня.
Для LADA VESTA CROSS с панелями 8450032207, ПО – 126; 8450032268, ПО – 301; 8450032284, ПО – 501:
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Отключение сигнализатора не пристегнутого ремня.
Для LADA VESTA SPORT с панелью 8450032556, ПО – 226:
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Отключение сигнализатора не пристегнутого ремня.
Отзывы
| № | Положительные |
| 1. | Николай, 28 лет (drive2.ru), Свердловск: покупал машину одну из первых, прошивка приборной панели стоковая 026. Недостаток подсветки в дневное время суток ощущал катастрофически. По совету товарищей самостоятельно обновил до 036 версии. Подсветка стала адаптивной, при активации ДХО яркость уменьшается, чего так не хватало ранее. |
| 2. | Михали, 33 года (prom.ua), Самара: у меня стоит заводская прошивка с кодом 028. Проблема с подсветкой в ней уже исправлена, но индикатор круиз – контроля работает не стабильно, периодически выдает ошибку. Планирую сделать апгрейд до 036 версии. |
| 3. | Александр, 36 лет (autotoday.com), Краснодар: четвертый год активно использую Лада Веста, предустановлен 026 код. Конечно, проблема с подсветкой и ДХО мне знакома, но это не препятствует мне управлять машиной. |
| 4. | Валерий, 47 лет (rozetka.ua), Ростов-на-Дону: о возможности перепрошивки ранее не знал, посоветовали товарищи по гаражу. Два года ездил с постоянным дискомфортом, теперь знаю, как исправить «баг» подсветки. |
| 5. | Кирилл, 45лет, Курск (avtoflit.com): при движении в солнечную погоду недостаток освещения щитка явный. Уровень топлива, расход в режиме онлайн не видно. Слышал, что можно перепрошить блок управления новым кодом. Обращусь в СТО к специалистам. |
| 6. | Сергей, 43 года, Саратов (autotoday.com): самостоятельно обновлять программный код не стал, обратился за помощью к специалистам мастерской. Ребята сделали все за 20 – 25 минут в общей сложности. Качеством доволен, нареканий на работу электронного блока управления нет. |
| 7. | Анатолий, 46 лет, Ставрополь (drive2.ru): покупал машину с рук, модель одна из первых. О проблеме с прошивкой знал, поэтому в СТО обновил код до версии 036. Сейчас щиток с яркой подсветкой, при активации дневных ходовых огней яркость автоматически уменьшается, что очень удобно для глаз. |
| Отрицательные | |
| 8. | Василий, 38 лет (prom.ua), Уральск: имею негативный опыт апгрейда программного кода. Первый раз самостоятельно прошивал, некорректно прошла установка. Обратился в СТО, так как автомобиль не мог даже завести, пришлось буксировать. |
| 9. | Никифорович, 44 года, Москва (avtoflit.com): даже после обновления до последней актуальной версии прошивки, подсветка произвольно меняет яркость. Чем это вызвано, не знаю. Обратился в СТО после диагностики рекомендовали переустановить программный код. |
| 10. | Василий, 36лет, Питер (drive2.ru): первый раз обновился до версии 028, работа приборной панели была нестабильная. По рекомендации товарищей решился на повторную перепрошивку до 036, благо сейчас оборудование работает в штатном режиме, без поломок. |
| 11. | Геннадий, 46лет, Псков (autotoday.com): даже после обновления до 036 версии, подсветка адаптивной у меня не стала. При активации ДХО не меняет яркость. Очевидно, что неисправность в программном коде. |
Читать также: Колодки тормозные задние тойота рав 4
FakeHeader
Comments 24
знаю. на максимум стоит…
Штатного света, если всё исправно, вполне достаточно. Светодиоды лишнее.Напряжение генератора в норме? Если в норме, то ищи плохой контакт. При плохом контакте и ксенон не поможет))
Диоды не слепят и видно хорошо. Если ставить диоды размером как штатные лампы, а НЕ клеить ленты…
а регулироваться будет если диоды поставлю:?
На приборке не сильно заметно регулировку на моем ВАЗе, зато салонный свет (тоже диод) притухает плавно. Нужно пробовать.
Штатного света, если всё исправно, вполне достаточно. Светодиоды лишнее.Напряжение генератора в норме? Если в норме, то ищи плохой контакт. При плохом контакте и ксенон не поможет))
генератор в норме, по работе и зарядке вижу… та оно подсвечивает нормально, но хочется что б ярче, красивей, а не тускло
Генератор может быть в норме. Вопрос сколько до лампочек доходит.А по яркости — всё должно быть в меру. Переборщищь — потом напрягать будет.
Комбинация приборов Весты имеет уникальный дизайн и современную подсветку, которая построена на светодиодах. Чтобы солнце не мешало чтению показаний, все индикаторы спрятаны в три больших колодца. С другой стороны, в пасмурную погоду они могут наоборот, оставить некоторые участки в тени. В этом случае нужна подсветка, но днем с ДХО она не работает. Что же делать?
Если подсветка приборной панели Весты включается только вместе с ближнем светом фар и не работает днем вместе с ДХО, то чтение показаний может быть затруднительным. Изменить работу подсветки можно несколькими способами:
Внимание! Самостоятельное вмешательство в электрику автомобиля лишает гарантии. Автор ответственности не несет, все действия вы делаете на свой страх и риск
Потребуется разобрать щиток. Далее находим SMD-светодиоды, отвечающий за подсветку бортового компьютера (они загораются вместе с включением зажигания), питание у них постоянное, а управление происходит по «массе». Рядом с ними находится еще один SMD-диод, который отвечает за подсветку всех шкал. Наша задача соединить контакты этих светодиодов перемычкой (куском провода, как показано на фото). Если припаять ее с обратной стороны платы, то полностью разбирать панель не нужно (снимать стрелки и т.д.)
Короткая перемычка отвечает за подсветку шкал в колодцах. Более длинная перемычка предназначена для подсветки стрелок, идея позаимствована у пользователя Atom308 .
Подобные модернизации для владельцев автомобилей LADA не редкость. Припаивать перемычки приходится и в случае аппаратной доработки комбинации приборов Приоры с навигацией.
Процесс доработки на видео ( автор ):
По собственной информации сайта Лада.Онлайн существует несколько разновидностей панелей приборов для Весты. Некоторые отличаются более яркой подсветкой, другие имеют измененную схему работы подсветки (она включается вместе с зажиганием и ДХО). В настоящее время они серийно не выпускаются.
Внимание! с начала июля 2021 года у дилеров LADA появилась прошивка панели приборов, которая позволяет включаться подсветке вместе с ДХО. За прошивку придется доплатить
А вас устраивает комбинация приборов Весты? Напомним, ранее мы рассматривали, как увеличить яркость панели самостоятельно, а также изменить ее цвет подсветки.
Многие автолюбители не довольны подсветкой своей приборной панели в вечернее и ночное время. А ведь некачественная подсветка или ее полное отсутствие негативным образом сказывается на безопасности дорожного движения. Поэтому многие умельцы своими руками занимаются автотюнингом, делая дополнительное освещение своего автомобиля. И в первую очередь делается освещение приборной панели.
Очень часто для этих целей используют светодиоды, которые обладают массой преимуществ и позволяют создать своими руками качественное освещение внутри салона автомобиля. Данная статья расскажет вам, каким образом можно у становить в приборной панели такой тип подсветки и нюансы, которые следует соблюдать в данной ситуации.
