Панель приборов уаз патриот, хантер и буханка: описание индикаторов, ремонт и распиновка щитка

Приборная панель на автомобиле УАЗ Патриот

Приборная панель — это тот предмет интерьера, который согревает не только душу владельца внедорожника, но и доставляет удовольствие глазам. Чем современней имеет вид приборная панель, тем приятнее водителю управлять автомобилем — и это факт! Если предшественник старого УАЗика имел в край примитивную приборную панель, то современное чудо-творение Ульяновского автопрома может похвалиться внутренней отделкой интерьера автомобиля. Что же собой представляет приборная панель на внедорожнике, основные устройства и дополнения, а также тюнинг устройства — все это рассмотрим в данном материале.

Неисправности комбинации приборов УАЗ Патриот

Устройства и панель в целом доставляют неприятности владельцам не часто, т. к. достаточно надёжны и могут прослужить весь срок эксплуатации автомобиля. Но бывают случаи, когда приборная панель на УАЗ Патриот перестает функционировать.

Большинство приборов не работает

В этом случае освещение в салоне и снаружи не включается, индикаторы и сигнализаторы не загораются, стрелки-указатели не двигаются на приборах. Возможно, двигатель вовсе не получится запустить. У такой неисправности бывает две причины.

  1. Вышел из строя главный щиток (микросхема),
  2. Есть серьезные проблемы с электронным блоком управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности необходимо иметь навыки и знания по ремонту электрооборудования и электроники. А если их нет, лучше обратиться к специалистам, желательно высокой квалификации.

Подсветка не загорается

Для управления ею в автомобилях УАЗ Патриот используется специальный регулятор, представляющий собой конструктивно реостат. Чтобы обеспечить максимальную яркость подсветки щитка, следует перевести ползунок в самый верх. Подсветка может не работать чаще всего из-за вышедшего из строя предохранителя F. Но и в этом случае прежде чем поменять его, нужно устранить причину перегорания.

Второй распространенный фактор поломки регулятора: на контактах реостата часто образуется окисление, из-за чего не поступает напряжение. Иногда может не работать часть подсветки или несколько лампочек. В этом случае перегорели источники освещения. Чтобы устранить такие неисправности, следует полностью снять щиток и заменить перегоревшие элементы.

Датчики не работают

Нередко может возникнуть неисправность с показаниями приборов (спидометр, тахометр и др.), а именно с их отсутствием. Если не работают сразу все датчики на панели, причина может заключаться в неисправности электроники (ЭБУ). Если не действует один из указателей, следует искать причину в нужном узле. Например, не работает указатель температуры охлаждающей жидкости. Следует проверить на работоспособность датчик, измеряющий и передающий на приборную панель данные о текущей температуре.

Если приборы не действуют, а все индикаторы между тем работают исправно, то такие ситуации называют «зависанием» приборов, вызванным низким уровнем заряда аккумуляторной батареи. Наблюдается такая картина во время запуска мотора, обычно эти попытки безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Проблема решается просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими доступными способами

Действия Результаты
Самый простой – это снятие минусовой клеммы АКБ на одну или две минуты.Это приведет к обнулению показаний и перезагрузке ЭБУ с платой приборной панели.
Другой способ обесточивания несколько неудобен. Нужно вскрыть монтажный блок.Он находится рядом с аккумуляторной батареей. Затем надо вытащить предохранитель на 5 Ампер, он отвечает за подачу напряжения на комбинацию приборов. После нужно вставить предохранитель на место.
Третий способ ещё сложнее. Нужно отсоединить клеммные колодки от платы приборов.Но для этого необходимо ее демонтировать, что значительно усложняет процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), причем не помогает и обесточивание системы путем снятия минусовой клеммы АКБ – в таком случае следует проводить тестирование для определения работоспособности электронной платы. Сделать это несложно. Нужно выключить зажигание, нажать и удерживать кнопку сброса показаний одометра, включить зажигание и отпустить кнопку.

Когда плата в исправном состоянии – запустится тест приборной панели, суть которого в том, что все стрелки начнут путь от начальной до конечной отметки и обратно. Так должно повториться три раза. Если во время теста одна или несколько стрелок неподвижны или движутся с зависанием – очевидно, имеются неполадки с монтажной платой.

В любом случае устранение проблем с панелью приборов на УАЗ Патриот потребует знаний электрики и навыков работы с электрооборудованием.

Внешний вид

Приборная панель представляет собой не что иное, как щиток, на котором расположены различные автомобильные компоненты. Щиток приборов изготавливается преимущественно из пластика черного цвета. Корпус панели является съемный, что является плюсом при необходимости проведения ремонтных работ. Простота демонтажа панели дает возможность проведения ее тюнинга или модернизации иных компонентов.

Панель приборов на внедорожнике УАЗ Патриот имеет современный дизайн, который можно свободно сравнивать с зарубежными кроссоверами. Рассмотрим, что же входит в комплектацию щитка приборов:

  • Блок управления осветительными приборами.
  • Переключатель поворотников и света фар.
  • Управление омывателем стекол и дворниками.
  • Регулирование периодичности функционирования очистителей стекол.
  • Приборы для измерения скорости, частоты вращения коленчатого вала, количества топлива в баке, времени и т.п.
  • Управление звуковым сигналом.
  • Блок управления системой обогрева и кондиционирования.
  • Выключатель аварийки.
  • Замок зажигания с встроенной системой противоугонки.

Комбинация приборов

Комбинация приборов на внедорожнике УАЗ Патриот включает в себя следующие элементы, указатели и сигнализирующие элементы. Ниже представлена схема, которая отображает место расположения элемента.

Схема, отображающая комбинацию приборов внедорожника УАЗ Патриот

  1. показатель значения температуры в двигателе;
  2. указатель функционирования свечей накаливания;
  3. световая сигнализация указателя масла в системе;
  4. световая сигнализация, указывающая необходимость проверки двигателя;
  5. сигнализация перегрева охладителя мотора;
  6. тахометр;
  7. лампа указателя левого поворота и световой аварийной сигнализации;
  8. лампа, сигнализирующая о неполном закрытии дверей;
  9. световая сигнализация, указывающая слабый заряд батареи;
  10. неисправность тормозной системы;
  11. лампа, указывающая включение антиблокировочной тормозной системы;
  12. указатель включенного стояночного тормоза;
  13. лампа, указывающая включение переднего моста;
  14. лампа указателя правого поворота и световой аварийной сигнализации;
  15. спидометр или указатель скорости движения авто;
  16. лампа указатель функционирования противотуманок сзади;
  17. указатель включения наружного освещения;
  18. лама указатель включения туманок спереди;
  19. пониженный запас топлива;
  20. указатель функционирования дальнего света;
  21. показатель количества топлива;
  22. сброс пробега;
  23. указатель пробега автомобиля УАЗ Патриот;
  24. указатель времени и напряжения системы;
  25. переключатель функционирования индикатора.

Комбинация приборов поможет новичкам разобраться в тех или иных световых индикаторах. Итак, зная о том, что такое комбинация приборов, рассмотрим, почему может не работать реостат подсветки на внедорожнике УАЗ Патриот.

Почему не работает подсветка приборов

Если на внедорожнике не работает подсветка приборов, то, прежде чем унывать, следует поискать причину у самих истоков. На панели имеется регулятор, который представляет собой реостат, с помощью его происходит управление подсветкой панели. Для этого следует реостат перевести в крайнее верхнее положение и если лампочки не загораются, тогда потребуется искать причины немного глубже.

Когда не работает подсветка приборов, то следует проверить исправность предохранителя под номером F1. Если он исправен, тогда необходимо проверить реостат. Если реостат имеет окисленные контакты, то ток через него не проходит и тем самым отсутствует подсветка. Можно закоротить контакты напрямую, и если лампочки загорятся, то причина заключается в неисправности реостата. Для исправления поломки следует заменить реостат. Еще одной неисправностью может быть перегорание лампочек подсветки приборов. Если это произошло, возникает необходимость разбирать панель и менять лампочки на новые.

Освещение панели и тюнинг

Если внедорожник УАЗ Патриот модели 3163 имеет в комплектации приборной панели обычные лампочки накаливания, то на автомобилях с 2010 года выпуска установлена уже новая приборная панель со светодиодным освещением. Диодные лампочки — это новое поколения освещения.

Для владельцев первых моделей внедорожника УАЗ Патриот имеется приятная новость. Если вам надоела слабая подсветка панели приборов, или она имеет неприятный цвет свечения, то — эту неприятность можно с легкостью исправить путем модернизации лампочек, или по-простому — сделать тюнинг устройства. Итак, тюнинг освещения подразумевает замену ламп накаливания на светодиоды. Как осуществляется тюнинг панели? Для этого необходимо снять приборную панель, разобрать ее и заменить обычные лампочки на светодиодные. Обязательно осуществляется распиновка штекеров перед их разъединением, чтобы с легкостью вернуть все на свои места по завершении работ.

Не рекомендуется приобретать слишком яркие светодиоды, так как они попросту будут мешать водителю в вечернее время управлять автомобилем.

Тюнинг и процесс снятия приборной панели, рассмотрим в следующих материалах, а на данном этапе торпеда и ее внешний вид на внедорожнике УАЗ Патриот является полностью рассмотренной.

Панель приборов и органы управления Уаз Хантер 31516

  1. Руководства по ремонту
  2. Руководство по ремонту УАЗ 31519 (Хантер) 2003 г.в.
  3. Панель приборов и органы управления

. Панель приборов и органы управления

На панели приборов расположены следующие контрольно-измерительные приборы и органы управления ( ).

1 – гидрокорректор света фар

. Вращением рукоятки в зависимости от нагрузки автомобиля корректируют угол наклона пучка света фар таким образом, чтобы ближний свет не ослеплял водителей встречного транспорта.

2 – рычаг переключателя света фар и указателей поворота

. Рычаг переключателя может занимать следующие положения:

I — указатели поворота выключены, включен ближний свет фар, если выключатель 24 наружного освещения находится во втором, фиксированном положении;

II — включены указатели левого поворота (нефиксированное положение);

III — включены указатели левого поворота (фиксированное положение);

IV — включены указатели правого поворота (нефиксированное положение);

V — включены указатели правого поворота (фиксированное положение);

VI — перемещением рычага на себя включается дальний свет фар независимо от положения переключателя фар (нефиксированное положение);

VII — перемещением рычага от себя включается дальний свет фар, если выключатель наружного освещения находится во втором, фиксированном положении (фиксированное положение).

3 – кнопки звукового сигнала

. Для того чтобы включить звуковой сигнал, нажмите на одну из кнопок на рулевом колесе.

4 – рычаг переключателя очистителей и омывателей ветрового и заднего стекол

. Переключатель включает электрические цепи при включенном зажигании.

Рычаг переключателя можно перевести в следующие положения:

I — очистители и омыватели стекол выключены;

II — включен прерывистый режим работы очистителя ветрового стекла (нефиксированное положение);

III — включен прерывистый режим работы очистителя ветрового стекла (фиксированное положение);

IV — включена малая скорость очистителя ветрового стекла;

V — включена большая скорость очистителя ветрового стекла;

VI — перемещением рычага на себя включен омыватель ветрового стекла (нефиксированное положение);

VII — перемещением рычага от себя включен очиститель стекла задней двери (фиксированное положение);

VIII — перемещением рычага от себя дополнительно включен омыватель стекла задней двери (нефиксированное положение).

5 – спидометр

индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Привод спидометра электрический, от датчика, установленного на картере раздаточной коробки.

6 – регулятор яркости освещения

приборов. При включенном наружном освещении вращением регулятора изменяют яркость освещения приборов.

7 – указатель уровня топлива в баках с контрольной лампой резерва топлива

. Контрольная лампа загорается оранжевым светом при необходимости дозаправки автомобиля во избежание перебоев в работе двигателя.

8 – указатель температуры охлаждающей жидкости

.

9 – блоки контрольных и сигнальных ламп

. В блоках (


) установлены следующие лампы:

1 – сигнальная лампа наличия воды в топливе. Загорается при достижении максимально допустимого уровня воды в фильтре тонкой очистки топлива (используется только на автомобилях с дизельным двигателем);

2 – контрольная лампа включения свечей накаливания. Загорается при включении свечей накаливания (используется только на автомобилях с дизельным двигателем);

3 – сигнальная лампа разряда аккумуляторной батареи. Загорается при включении зажигания. После пуска двигателя лампа должна погаснуть.

. Блоки контрольных и сигнальных ламп
Примечание
Допускается горение лампы в режиме холостого хода сразу после пуска двигателя. Для того чтобы генератор стал вырабатывать зарядный ток, однократно нажмите на педаль газа — лампа должна погаснуть.

Горение лампы при работающем двигателе (за исключением режима, отмеченного выше) указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением или обрывом ремня привода генератора;

4 – сигнальная лампа аварийного перегрева охлаждающей жидкости;

Предупреждение
Движение автомобиля с горящей лампой запрещается.

5 – сигнальная лампа аварийного падения давления масла в системе смазки двигателя. Загорается после включения зажигания и гаснет после пуска двигателя при повышении оборотов коленчатого вала двигателя;

Предупреждение
Движение автомобиля с горящей лампой запрещается.

6 – сигнальная лампа аварийного состояния тормозной системы. Загорается при утечке тормозной жидкости вследствие разгерметизации какого-либо контура тормозной системы;

Предупреждение
Движение автомобиля с горящей лампой запрещается.

7 – контрольная лампа включения стояночного тормоза. Загорается при включенном зажигании, если автомобиль заторможен стояночным тормозом;

8 – контрольная лампа включения указателей поворота и аварийной сигнализации. Загорается мигающим светом при включении указателей поворота (синхронно с ними);

9 – контрольная лампа дальнего света фар. Указывает на включение дальнего света фар;

10 – сигнальная лампа «ПРОВЕРЬТЕ ДВИГАТЕЛЬ». Загорается на 0,6 с при включении зажигания.

Примечание
Горение сигнальной лампы «ПРОВЕРЬТЕ ДВИГАТЕЛЬ» при работающем двигателе свидетельствует о неисправности системы управления двигателем (системы впрыска топлива). Это не означает, что двигатель надо немедленно остановить: система управления двигателем переходит на аварийные режимы, позволяющие двигателю работать в условиях, близких к нормальным. Однако причину неисправности необходимо постараться устранить как можно быстрее, так как длительная эксплуатация автомобиля с горящей лампой может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и к поломкам двигателя.
10 – указатель давления масла. 11 – вольтметр. При включенном зажигании и неработающем двигателе вольтметр показывает напряжение на клеммах аккумуляторной батареи, а при работающем двигателе — напряжение, выдаваемое генератором.

12 – прикуриватель

. Нажмите на кнопку патрона — примерно через 15 с прикуриватель автоматически возвращается в исходное положение, готовый к применению. При включенном освещении приборов гнездо прикуривателя подсвечивается специальной лампой.

13 – выключатель противотуманных фар

. Противотуманные фары включают нажатием на кнопку выключения при включенном габаритном свете, при повторном нажатии на кнопку противотуманные фары выключаются.

14 – переключатель датчиков указателя уровня топлива в баках.

15 – выключатель освещения салона

. При нажатии на кнопку включается плафон освещения салона, при повторном нажатии плафон выключается.

16 – кран отопителя.

17 – крышка отопителя.

18 – заслонки патрубков обдува пространства для ног водителя и переднего пассажира.

19 – рычаг переключения передач

. На рукоятку рычага нанесена схема переключения передач.

20 – рычаг включения переднего моста и понижающей передачи

. На рукоятку рычага нанесена схема переключения передач:

2H — прямая передача, передний мост выключен;

4H — прямая передача, передний мост включен;

N — нейтраль;

4L — включены передний мост и понижающая передача.

21 – рычаг стояночного тормоза

. Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх — в блоке контрольных и сигнальных ламп загорится лампа 7 (см. ). Для растормаживания автомобиля, потянув рычаг немного вверх и нажав кнопку на торце рукоятки рычага, опустите его до упора вниз — контрольная лампа должна погаснуть.

22 – выключатель заднего противотуманного фонаря

. При нажатии на кнопку выключателя включается задний противотуманный фонарь, если включено наружное освещение. При повторном нажатии не кнопку задний противотуманный фонарь выключается.

23 – переключатель режимов работы электродвигателя отопителя

. При нажатии на плечо клавиши до первого фиксированного положения включается низкая скорость электровентилятора, при нажатии до упора включается высокая скорость.

24 – выключатель наружного освещения

. Нажатием на плечо клавиши до первого фиксированного положения включается габаритный свет, до второго фиксированного положения — дополнительно фары.

25 – выключатель аварийной сигнализации

. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в самой кнопке. Аварийная сигнализация выключается при повторном нажатии на кнопку.

26 – рукоятка лючка вентиляции салона.

27 – педаль акселератора.

28 – педаль тормоза.

29 – педаль сцепления.

30 – рукоятка привода замка капота.

31 – выключатель (замок) зажигания (для бензиновых двигателей) и выключатель приборов и стартера (для дизельных двигателей).

↓ Комментарии ↓

1. Устройство автомобиля

1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4 Панель приборов и органы управления 1.5 Отопление и вентиляция салона 1.6 Двери 1.7. Сиденья 1.8 Зеркала заднего вида 1.9 Освещение салона

2. Рекомендации по эксплуатации

2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2 Рекомендации по безопасности движения 2.3. Что нужно иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6. Подготовка автомобиля к выезду 2.7 Заправка автомобиля топливом 2.8 Пользование домкратом 2.9 Буксировка автомобиля

3. Неисправности в пути

3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3. Перебои в работе двигателя 3.4. Автомобиль движется рывками 3.5 Автомобиль плохо разгоняется 3.6 Двигатель заглох во время движения 3.7. Упало давление масла 3.8. Перегрев двигателя 3.9. Аккумуляторная батарея не подзаряжается 3.11. Появились посторонние стуки 3.12. Проблемы с тормозами 3.13. Прокол колеса

4. Техническое обслуживание

4.0 Техническое обслуживание 4.1. Общие положения 4.2. Ежедневное обслуживание (ЕО) 4.3. Первое техническое обслуживание (ТО-1) 4.4. Второе техническое обслуживание (ТО-2) 4.5. Особенности первого технического обслуживания (ТО-1) автомобилей с дизельным двигателем 4.6. Особенности второго технического обслуживания (ТО-2) автомобилей с дизельным двигателем

5. Двигатель

5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5.3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка брызговиков двигателя 5.6. Замена опор подвески силового агрегата 5.7 Замена ремня привода генератора и водяного насоса 5.8 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.9 Замена цепей и шестерен газораспределительного механизма 5.13. Замена деталей уплотнения двигателя 5.14. Головка блока цилиндров двигателя 5.16. Ремонт двигателя 5.17. Cистема смазки двигателя 5.18. Система охлаждения двигателя 5.19. Система выпуска отработавших газов 5.20. Система питания 5.21. Система улавливания паров топлива 5.22. Особенности конструкции дизельного двигателя

6. Трансмиссия

6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Раздаточная коробка 6.4. Карданная передача 6.5. Передний мост 6.6. Задний мост

7. Ходовая часть

7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

8. Рулевое управление

8.0 Рулевое управление 8.1 Особенности конструкции 8.2 Возможные неисправности рулевого управления, их причины и способы устранения 8.3. Рулевая колонка 8.4. Рулевая трапеция 8.5. Рулевой механизм

9. Тормозная система

9.0 Тормозная система 9.1 Особенности конструкции 9.2 Возможные неисправности тормозной системы, их причины и способы устранения 9.3 Прокачка гидропривода тормозной системы 9.4 Проверка и регулировка свободного хода педали тормоза 9.5. Главный тормозной цилиндр 9.6 Замена вакуумного усилителя тормозов 9.7. Замена шлангов и трубопроводов гидропривода тормозов 9.8. Тормозные механизмы передних колес 9.9. Тормозные механизмы задних колес 9.10. Регулятор тормозных сил в гидроприводе задних тормозов 9.11. Стояночный тормоз

10. Электрооборудование

10.0 Электрооборудование 10.1 Особенности конструкции 10.2. Аккумуляторная батарея 10.3. Монтажные блоки 10.4. Генератор 10.5. Стартер 10.6. Выключатель (замок) зажигания 10.7. Электронная система управления бензиновым двигателем (система впрыска топлива) 10.8. Система зажигания инжекторных двигателей 10.9. Электронная система управления дизельным двигателем (система впрыска топлива) 10.10. Освещение, световая и звуковая сигнализация 10.11. Очиститель ветрового стекла 10.12. Бачок омывателя ветрового стекла 10.13. Очиститель стекла двери задка 10.14. Бачок омывателя стекла двери задка 10.15. Электродвигатель вентилятора системы отопления и вентиляции салона 10.16. Прикуриватель 10.17. Комбинация приборов 10.18. Спидометр 10.19. Замена датчиков и выключателей

11. Кузов

11.0 Кузов 11.1 Особенности конструкции 11.2. Снятие и установка бамперов 11.3. Снятие и установка подкрылков и брызговиков колес 11.4 Снятие и установка передних крыльев 11.5 Снятие и установка облицовки радиатора 11.6 Снятие и установка накладки облицовки радиатора 11.7 Снятие и установка брызговиков моторного отсека 11.8 Снятие и установка крышек люка пола 11.9 Снятие и установка полки аккумуляторной батареи 11.10. Капот 11.11. Боковые двери 11.12. Дверь задка 11.14. Ветровое окно 11.15. Крышки люков наливных труб топливных баков 11.16. Сиденья 11.17. Зеркала 11.18. Арматура салона 11.19. Панель приборов 11.20. Отопитель 11.21. Уход за кузовом

12. Советы начинающему автомеханику

12.0 Советы начинающему автомеханику 12.1. Техника безопасности при проведении ремонтных работ 12.2. Инструменты 12.3 Перед началом работы 12.4. Восстановление резьбовых соединений 12.5 Советы по кузовному ремонту

13. Покупка запасных частей

13.0 Покупка запасных частей 13.1 Моторное масло 13.2 Пластичные смазки 13.3 Охлаждающие жидкости 13.4 Тормозная жидкость 13.5 Топливный фильтр тонкой очистки 13.6 Воздушный фильтр 13.7 Масляный фильтр системы смазки двигателя

14. Поездка на СТО

14.0 Поездка на СТО

15. Зимняя эксплуатация автомобиля

15.0 Зимняя эксплуатация автомобиля 15.1 Как подготовить автомобиль к зиме 15.2 Рекомендации по пуску двигателя в сильный мороз 15.3 Что полезно купить к зиме 15.4 Полезные зимние советы

16. Подготовка к техосмотру

16.0 Подготовка к техосмотру 16.1 Рекомендации 16.2 Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств 16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

17. Приложения

17.0 Приложения 17.1 Приложение 1. Моменты затяжки резьбовых соединений 17.2 Приложение 2. Температурный диапазон применяемости моторных масел 17.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости 17.4 Приложение 4. Лампы, применяемые на автомобиле 17.5 Приложение 5. Специальные инструменты и приспособления

18. Схемы электрооборудования

18.0 Схемы электрооборудования 18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10 18.2 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) 18.3 Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) 18.4 Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195 18.5 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125 18.6 Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123

Внешний вид и эксплуатационные характеристики

Щиток изготавливают из черного пластика. Удобный съемный корпус можно демонтировать для устранения неисправностей и проведения диагностики. Снять панель в силах даже новичок. Возможен тюнинг детали. Дизайн стильный, как у зарубежных «кроссоверов».

На щитке располагаются:

  • блок управления осветительными устройствами;
  • кнопки для переключения «поворотников»;
  • кнопки управления «дворниками» и подачей воды для промывания ветрового стекла;
  • регуляторы работы очистителей окон;
  • приборы, измеряющие скорость (спидометр), частоту вращения валов;
  • индикаторы уровня бензина в баке;
  • часы;
  • кнопки для подачи гудков;
  • блоки управления обогревателем и кондиционером;
  • замок зажигания со встроенной противоугонной системой;
  • кнопки включения аварийного сигнала.

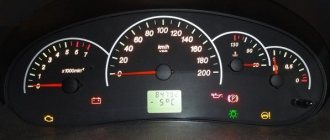

Освещение панели и тюнинг

На внедорожнике модели 3136 установлены простые лампочки накаливания. Начиная с 2010 года приборные панели оснащают светодиодными источниками.

Владельцам старых моделей УАЗ со слабым, тусклым освещением доступен тюнинг. Лампы накаливания с малой мощностью заменяют диодными. Для замены придется сначала открутить и разобрать панель. Необходимо перед разъединением производить распиновку штекеров, тогда после завершения работ осуществить обратный монтаж будет просто. Слишком яркие светодиоды приобретать не стоит: они будут ослеплять водителя в темное время суток, создавать помехи при езде.

Идеи для тюнинга

Какие идеи тюнинга можно воплотить в приборных панелях на УАЗ:

  1. Организация диодной подсветки, самый простой вариант. Нужно только поменять установленные штатно лампочки в приборке на светодиодные.

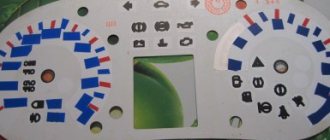

  2. Использование тюнингованной шкалы для датчиков приборки. Такие шкалы наносятся непосредственно сверху установленных штатно шкал со значениями. Их обычно используют потому, что они более современные по внешнему виду. Установка шкал на спидометр, тахометр и прочие датчики должна осуществляться с демонтажем стрелок с приборов, купить такие шкал можно как в магазине, так и скачать из интернета.
  3. Обшивка приборки, в частности, ее внешней части. Данный способ тюнинга более актуален в том случае, если на щитке имеются повреждения.
  4. Добавление хромированных колец на шкалы.
  5. Установка спортивной приборки. Этот вариант самый сложный, поскольку для установки тюнингованной спортивной приборки потребуется переделывать штатные разъемы для подключения. Также возможно, потребуется вмешательство в работу блока управления, чтобы синхронизировать с ним новую приборку.

Инструкция по демонтажу приборной панели

Производить демонтаж самостоятельно нужно лишь при наличии опыта и навыков в выполнении подобных работ. Если автомобилист не уверен в своих способностях, лучше обратиться к сотруднику автосервиса.

Начинать работы по снятию щитка следует с устранения пластмассовых элементов. Облицовку закрепляют 4 винтами, 2 из которых размещаются в верхней части, а 2 других — в нижней. Эти крепежи придется раскрутить, используя отвертку. Затем от комбинации отсоединяют электрические провода.

Под рулевой колонкой помещена надставка панели. Этот элемент прикрепляют с помощью 3 винтов. Крышка монтажного блока размещена там же. С помощью 3 винтов закрепляются боковые заглушки.

Чтобы убрать накладку, сначала придется снять рукоятки с управляющего отопительной системой пульта. Для этого раскручивают размещенные под рукоятями винты. После с устройства убирают облицовку. Коробку для некрупных предметов и пепельницу изымают из гнезд. С обеих сторон раскручивают крепежи.

Для удаления верхнего багажного отсека щитка нужно раскрутить 4 винта. Найти их можно под верхней крышкой. Нижний отсек убирают, раскручивая 6 крепежей, помещающихся под нижней крышкой. Снять нужно и дополнительную багажную полку. Она закреплена с помощью 3 винтов.

Саму панель снимают, когда все пластмассовые детали откреплены. Придется раскручивать гайки через проемы в щитке, выкручивать болты на боковых поверхностях, доступ к которым скрыт заглушками.

Возможные неисправности

Может перестать гореть подсветка. Чтобы исправить подобное нарушение в работе, следует сначала перевести реостат в крайнее верхнее положение. Эта деталь располагается на панели. Если лампочки не загорятся, придется проверить предохранитель F1. В случаях, когда деталь не испорчена, осмотрите контакты реостата. Если они окисляются, ток прекращает проводиться, из-за чего работа осветительной системы нарушается. Реостат придется заменить. Перегореть могут и сами лампочки. В такой ситуации замените их новыми.

Если не работает измеритель скорости, отклоняется стрелка либо не отсчитывается пройденное расстояние, сначала в тестовом режиме проверьте панель. При нормальном прохождении теста спидометром соединительный разъем отключают от датчика скорости и проверяют наличие напряжения, используя лампочку. При нормальных показателях следует к контакту 2 подключить еще 1 провод. Быстрое замыкание и размыкание его с контактом 3 приведет к отклонению стрелки спидометра. Если подобное явление не наблюдается, прибор неисправен. В такой ситуации возможно лишь заменить панель.

Если стрелка шевельнется, снимите скоростной датчик и восстановите соединение разъема. Приводной вал подкрутите собственноручно. Стрелка может отклоняться при езде, даже если отсчет пройденного расстояния не производится или невозможен суточный сброс данных. В таких ситуациях причиной нарушения является поломка кнопки сброса либо нарушение связи с индикатором. Избавиться от подобных поломок получится путем замены панели.

Иногда спидометр неверно определяет скорость движения. Проверить верность показаний возможно, отключив измеритель и подав на 2-ой контакт разъема сигнал амплитудой 12 В с генератора прямоугольных импульсов. Наблюдайте за плавностью движения стрелки, наличием колебаний и скачков. Если прибор работает с ошибками, замените его.

Поломаться способен и тахометр. При нарушениях в работе стрелка начинает заедать, двигаться со скачками. Сломанную деталь придется менять на новую. Неисправность может локализоваться и в блоке управления.

Указатель уровня топлива может показывать неверные сведения, заедать, совсем не работать. Чаще всего элемент приходится менять.

Если показания стрелочных приборов во время езды начинают плавать, проблема в большей части случаев заключается в низком качестве контакта комбинации с минусом аккумулятора.

Иногда нарушается работа части сигнализаторов. Отдельные лампы могут выходить из строя. В таких ситуациях перегоревшие светодиоды заменяют. Если после замены подсветка не появляется, панель следует заменить.

Описание и расположение индикаторов и приборов на панели

Комбинация приборов УАЗ Буханка, УАЗ 469 и других моделей отечественного производителя состоит из множества контроллеров и индикаторов.

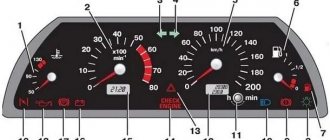

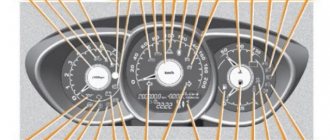

Рассмотрим описание элементов приборки на примере модели Патриот:

  1. Датчик контроля температуры мотора автомобиля. Нельзя допускать, чтобы стрелка перемещалась в критическую зону.
  2. Индикатор работоспособности .
  3. Значок указателя моторной жидкости в двигателе. Если он начинает беспрерывно гореть, это говорит о необходимости добавления расходного материала.
  4. Универсальный значок ошибки. При его появлении автовладелец должен произвести диагностику работоспособности силового агрегата.
  5. Символ перегрева охладителя двигателя.
  6. Тахометр, определяющий количество оборотов коленчатого вала во время работы мотора.
  7. Этот индикатор включается при активации левого поворотника, а также световой сигнализации.
  8. Символ неплотного закрытия одной из дверей автомобиля.
  9. Данный индикатор свидетельствует о сниженном заряде аккумулятора. Если он горит беспрерывно, автовладельцу следует проверить АКБ.
  10. Символ появления неисправностей в работе тормозной системы. Возможно, износились колодки или просто вышел из строя датчик, также возможен обрыв проводки его подключения.
  11. Данный значок появляется в том случае, если происходит активация антиблокировочной системы. Если горит всегда, систему нужно проверить на предмет неисправностей.
  12. Символ включения ручного тормоза.
  13. Индикатор активации переднего моста.
  14. Световой индикатор включения правого поворотника, а также световой сигналки.
  15. Спидометр, предназначенный для определения скорости движения транспортного средства.
  16. Световой индикатор включения задних противотуманных фар.
  17. Значок, включающийся при активации внешнего освещения.
  18. Символ активации передних противотуманных фонарей.
  19. Индикатор пониженного объема топлива в баке. Появляется в том случае, если система задействует резервный запас горючего для движения. При появлении индикатор автомобиль следует как можно быстрее заправить.
  20. Значок включения фонарей дальнего освещения.
  21. Датчик уровня горючего, по нему водитель ориентируется, когда нужно заправлять автомобиль.
  22. Кнопка сброса пробега.
  23. Общий счетчик пробега машины.
  24. Датчик определения напряжения в бортовой сети автомобиля, а также указатель времени.
  25. Переключатель.

Фотогалерея «Схемы подключения разных моделей ПП»

УАЗ Хантер электрическая схема

Сегодня ни одно транспортное средство не может обойтись без электрической составляющей, поэтому схема электрооборудования УАЗ Хантер неоднократно модернизировалась и дорабатывалась. Результатом усилий конструкторов стал полноценный продукт, отвечающий европейским стандартам безопасности и качества. Не случайно марка удостоилась похвал со стороны поклонников и ценителей после появления обновлённой модификации УАЗ-315195, соответствующего нормам Евро-5, в 2014 году.

Детище Ульяновского завода и сегодня пользуется популярностью на рынке. Большинство владельцев ценят автомобиль за надёжную и безотказную конструкцию, которая радует живучестью и способностью преодолевать бездорожье.

Общая информация

Серийный выпуск автомобиля УАЗ модификации «Hunter» начался девятнадцатого ноября 2003 года. Предшественники машины, модификации: 3151, 31512, 31514, 31519, 3153 выпускались с 85 по 2007 год. Основоположник, заложивший принципы вездеходной модели, УАЗ-469, выпускался с 72 по 85 год. Для большинства поклонников стало неожиданным прекращение выпуска автомобиля в 2014 году. Однако годом позже, создание возобновилось, только модификация соответствовала повышенным нормам экологии класса Евро-5.

Схема электрооборудования УАЗ «Hunter» с впрыском топлива:

Схема электропроводки УАЗ Хантер выполнена по принципу одного проводника, вторым выступает корпус автомобиля. Электрические цепи, управляющие силовой установкой с несколькими проводниками, на остов замыкание идёт только через электронный блок. Связь с другими потребителями происходит посредством замка зажигания. В составе комбинированного выключателя точка взаимодействия и механизм предотвращающий воровство. Контур безопасен, поскольку значение бортового напряжения не превышает двенадцати вольт.

Консоль машины оборудована устройствами размыкания дорожного света и фонарей против тумана. Кроме того, предусмотрены регуляторы режима работы электрического вентилятора печки. В единый блок, расположенный на переключателях под рулём автомобиля объединены: фары, лампы поворота, очистители стекла, брызгалка очистительной жидкости. Устройства, потребляющие больше мощности, подключаются через реле электромагнитов.

Схема соединения управления мотором ЗМЗ-5143.10:

Тюнинг УАЗ Хантер от Московского Внедорожного Клуба

Вот так выглядел УАЗ Хантер в середине октября 2015 года.

Кузов снят с рамы и поднят

Все провода отсоединены

Все трубки отсоединены.

Карданные валы сняты

Сзади чистота и порядок

Рейтинг
( 2 оценки, среднее 4 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
