Ремонт генератора УАЗ Патриот - снятие и установка пошагово

Автомобили admin26.02.2020

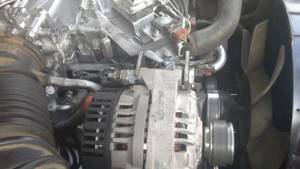

Вам потребуются: ключи «на 10», «на 12», «на 13», «на 14».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините колодку с проводом от вывода обмотки возбуждения генератора.

3. Отверните гайку…

4. …и снимите клемму с вывода «+» генератора.

5. Снимите ремень привода генератора (см. «Замена ремня привода генератора»).

6. Ослабьте затяжку контрящего болта…

7. …и гайки болта верхнего крепления генератора к кронштейну.

8. Выверните гайку болта нижнего крепления генератора к кронштейну и извлеките болт.

9. Выверните два болта крепления верхнего кронштейна генератора к головке блока цилиндров и снимите генератор с автомобиля.

10. Установите генератор в порядке, обратном снятию.

начало прыгать бортовой питание, на хх без потребителей вообще стало падать ниже 12в как бы я ждал этого момента и был готов, но осталась загвоздка, в интернете погуглил, драйв полопатил и не смог найти ответ на вопрос — какой генератор встает без переделок вместо искры, куча вариантов как чего переделывать, но по взаимозаменяемости не смог найти. в общем вот ниже на картинках — полный аналог от , тупо отфоткал свой, и в магазе сравнивал по фоткам.

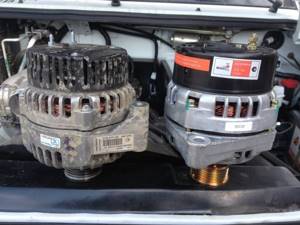

никаких проблем с заменой не возникло вообще, взял ключ на 32, открутил вискомуфту, скинул кожух, ремень снял, и заменил генератор. кстати, везде читал что народ точит ключи, чето там придумывает чтоб снять карлосона, чтото у меня никаких проблем не возникло вообще, взял обычный ключ, накинул на гайку, болтики крыльчатки не трогал, стукнул по ключу молотком и потом просто покрутил крыльчатку чтоб гайка открутилась — все вообще без вопросов.

попутно заменил шкиф на заранее припасеный алюминиевый, чтобы не ждать когда этот пластиковый развалиться неожиданно.

шкиф брал у s100no , подошел идеально, даже с небольшим натягом сел на помпу, только пришлось заменить болты т.к. стенка у него тоньше чем у пластикового, или можно отпилить на 5мм чтоб не уперлись в корпус помпы

ремешок у меня уже стоял 2100, заместо родного 2140, натяжки хватило под уменьшенный шкиф, вообще я когда менял ремень, сразу расчитал что потом шкиф поменяю

все собрал на место, предварительно подпилиф кожух чтоб его можно было снять не снимая вентилятора, и помыл дроссель на всяк случай, раз разобрал впуск чтоб не мешался снимать кожух.

после запуска на хх стало все очень замеяательно

а вот включив полностью все возможные потребители, на хх чето питание совсем просело

я конечно понимаю что никогда так не будет что я включу все одновременно: обогрев зеркал и стекол, аварийка, ближний+дальний, кондиционер, доп помпа печки, тормоза, задний ход, ПТФ, печка на 3 скорость. Но все же считаю что это надо както поправить чтобы ниже 12.5 хотя бы не падало…

помимо этого, обнаружился люфт помпы, он конечно не сильно большой и помпа не течет, но приобрести про запас считаю помпу стоит, так же выяснил почему большой люфт на рулевом колесе — люфтит рулевой кардан, то что я там стянул хомутом не сильно помогло т.к. там все равно присутствует люфт и заодно люфтят крестовины — так что однозначно попозже под замену, а так не хотелось. также проверил компрессор кондея… муфта теперь заработала, проблема была в разьеме на электромуфту, но все равно кондей штатно не работает, нет давления в системе — надо заправлять, но предварительно перенесу его чтоб потом было место для установки лебедки, чтоб потом опять систему не сливать.

Генератор УАЗ Патриот: конструктивные особенности

Ульяновский автозавод комплектует УАЗ Патриот синхронными генераторами Искра, Прамо Электро или БАТЭ. Электрогенераторы оснащены кремниевым диодным мостом и автоматической корректировкой напряжения. На оси ротора расположен шкив, фиксируемый шпонкой и гайкой. Вращающий момент передается от коленчатого вала мотора благодаря ременной передаче, имеющей ручной механизм натяжения.

Регулирование силы натяжения необходимо производить осторожно, придерживаясь инструкций предприятия-производителя, так как чрезмерное натяжение может вывести из строя подшипниковые опоры.

Кремниевый выпрямительный мост имеет съемную и надежную конструкцию, что весьма удобно при ремонте оборудования. Выпрямительный мост герметичен, что исключает попадание внутрь грязи, воды, пыли. Технические характеристики кремниевого блока следующие: номинальное напряжение на выходе 14 В, сила тока – не более 90 А (для машин с установленным кондиционером – не более 120 А).

Мост расположен на внешней части задней крышки генератора и служит для преобразования переменного тока в постоянный. Диоды выполнены из кремния и позволяют проводить напряжение только в одну сторону. Теплосъем на диоде осуществляется методом конвекции и воздухом, поток которого создавается вентилятором, расположенном на роторе.

Основной проблемой, с которой сталкиваются автовладельцы УАЗ Патриот, является недостаточность напряжения для зарядки аккумуляторной батареи. Вместо 14 В напряжения реально поступает значительно меньше.

Решить проблему можно четырьмя путями:

произвести замену генератора;
заменить кремневый мост;
проверить контакты, питающие агрегат;
установить трехуровневый регулятор.

Устройство и особенности

УАЗ Патриот оснащен генератором типа Искра 120А, который имеет реле напряжения и кремниевый выпрямитель, поддерживающий необходимое напряжение. С помощью ременной передачи Ротор (вал) генератора приводится в движение. В устройстве есть диодный мост который преобразует переменный ток в постоянный. За счет того что он состоит из диодных выпрямителей ток поступает в одном направлении. Это устройство имеет цельную герметичную конструкцию, это сделано специально для того, чтобы в нее не попадала, грязь, пыль или влага, а также такая конструкция является более надежной.

Получаемый ток который за счет диодного моста из переменного преобразуется в постоянный питает все имеющиеся в машине электроприборы, а также благодаря ему происходит подзарядка аккумулятора.

Автовладельцы этого внедорожника могут столкнутся с тем, что для зарядки аккумулятора не хватает напряжения, и вместо 14,2 Вольт поступает меньше. Эта проблема решается следующим способом:

Меняется генератор;
Меняется диодный мост;
Проверяются контакты которые питают устройство;
Устанавливается трехуровневый регулятор.

Установка трёхуровневого генератора является надежным решением проблемы.

Для его установки не надо полностью снимать генератор, достаточно снять крышку генератора вынуть родные щетки и вставляем щетки трехуровнего регулятора, все это возможно сделать самому. После этого ставим крышку обратно, сам регулятор прикручиваем к самому двигателю к массе, чтобы было удобно его переключать. Сам регулятор имеет три положения переключения, самое верхнее положение, когда автомобиль эксплуатируется в морозы, тогда генератору нужна самая большая мощность зарядки. Оптимальное положение среднее, для любой повседневной погоды с включенным ближнем светом. Минимальное положение без включенного света, в жару на покатушках, чтобы не кипел аккумулятор. С генератором прама электра номер 5122377110, после установки двигатель работает надежно.

У этого устройства есть одна особенность, напряжение которое исходит от него регулируется в зависимости от того, какую температуру имеет окружающая среда.

Снятие электрогенератора

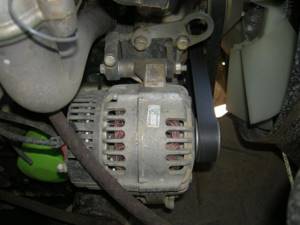

Ниже приведен процесс снятия генератора УАЗ Патриот по шагам:

Отключить отрицательную клемму от АКБ.
От генератора отключить кабеля.
Открутить в устройстве гайку плюсовой клеммы и отсоединить кабель.
Ослабить натяжение ременного передачи.
Снять ремень со шкивов и открутить контрящий болт корпуса электрогенератора.
Снять гайку, закрепляющую верхнюю часть генератора к переходному кронштейну.
Снять гайку, закрепляющую нижнюю часть генератора. Извлечь болт из отверстия.
Открутить 2 гайки, соединяющие кронштейн и блок цилиндров и демонтировать электрогенератор для выполнения ремонтных работ или обслуживания.

Вышеописанная инструкция подходит для снятия электрогенераторов в бензиновых УАЗ Патриот. В машинах с дизельным двигателем для привода генератора используется единый ремень, вращающий шкив вентилятора, присоединенный к ротору водяной помпы. Прежде, чем демонтировать генератор УАЗ Патриот, требуется снять крыльчатку, остальные этапы будут такими же как и для машин с бензиновым двигателем.

Почему генератор выходит из строя?

Одна из причин поломки генератора заключается в небрежной эксплуатации транспортного средства. Предупредить о поломке может неприятный звук, который будет исходить со стороны генератора во время поездки.

Также выйти из строя может не сам генератор, а его составляющие элементы, и в этом случае можно обойтись только лишь ремонтом. Но если вовремя не исправить ситуацию, генератор сломается, и потребуется его замена.

За заменой генератора рекомендуется обращаться в специализированные СТО, где за работу готовы взяться настоящие профессионалы своего дела. Они проведут качественную диагностику, установят причину и быстро отремонтируют генератор или установят новый. При необходимости можно выполнить замену своими руками. Но для этого потребуется ознакомиться с тем, как устроен УАЗ Патриот и схема подключения генератора. Кроме этого, можно посмотреть различные фото или видео проведения подобных процессов.

Замена своими руками подразумевает выполнение нескольких этапов.

Подготовительный этап

В этом случае автовладельцу необходимо подготовить требуемые инструменты, а также купить новый генератор – это может быть оригинальная модель или ее аналог. В качестве инструментов понадобятся:

отвертки;
ключи на различные диаметры;
удлинитель;
молоток.

После этого можно приступать к следующему этапу.

Основной этап

Основной этап замены генератора подразумевает его снятие и установку нового агрегата. Процесс снятия делится на несколько шагов:

Сначала потребуется установить автомобиль на ремонтное место и позаботиться о фиксации его колес. Также потребуется отключить двигатель и снять клеммы с аккумулятора. Это необходимо, чтобы обеспечить безопасность проводимых работ. Далее необходимо отключить от генератора колодки с проводами

Делать это нужно максимально осторожно, чтобы не повредить проводку и отверстия, куда крепятся провода. После этого необходимо открутить гайку с минусовой клеммы и извлечь основной кабель, подключаемый к генератору

Четвертым шагом станет демонтаж приводного ремня. Для этого сначала потребуется ослабить ролики, за которые закреплен ремень, а потом приступить непосредственно к его снятию.

Следующий шаг – ослабление натяжение контр — болта и гаек верхнего крепления

Важно в это время придерживать генератор, чтобы было легче открутить крепежный элемент

То же самое проделывается с болтами и гайками в нижней части генератора.

Наконец, владельцу «Патриота» останется открутить два болта крепления верхнего кронштейна и извлечь генератор. После этого можно либо отремонтировать вышедший из строя агрегат, если во время осмотра окажется, что это возможно, либо все-таки установить новый.

Обратная установка генератора выполняется точно так же, как разбор конструкции, но действовать нужно в обратно порядке

Поэтому важно в процессе работы помечать болты, гайки и другие крепежные элементы, чтобы можно было понять, за фиксацию какого элемента они отвечают

Проверка работоспособности

Когда сборка конструкции будет завершена, останется только проверить работоспособность нового генератора. Для этого необходимо подсоединить клеммы к аккумулятору и завести двигатель.

Отсутствие какого-либо звука со стороны генератора подскажет, что работа была выполнена успешно и можно продолжать эксплуатацию автомобиля. Те же самые работы проводятся для УАЗ «Патриот» с кондиционером.

Чтобы впоследствии подобные проблемы не возникали слишком часто, и не приходилось изрядно тратиться на покупку нового генератора, рекомендуется регулярно проводить осмотр состояния всего автомобиля и выполнять своевременный ремонт вышедших из строя элементов.

Источник

Монтаж трехуровневого регулятора

Чтобы установить трехуровневый регулятор необходимо:

Произвести демонтаж генератора и съем защитного корпуса, расположенного на задней крышке.
Отключить стандартный регулятор напряжения, проверить в каком состоянии находятся коллекторные пластины на роторе электрогенератора.
Произвести монтаж трехуровневого регулятора: закрепить стандартными гайками и проводами.
Сделать вывод дополнительного кабеля с защитой из гофры через вспомогательное отверстие в защитном корпусе.
Смонтировать контроллер управления и выставить необходимые параметры работы.
Поставить на место электрогенератор.

Корпус регулятора устанавливается на кузов машины, штекер с буквой Ш применяется для подключения к модернизированному щеточному узлу. Другой выход от щеток стыкуется с 3-им контактом Б-регулятора. Колодка Б соединяется с плюсовой клеммой АКБ посредством реле, который запитан от замка зажигания.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

световая индикация аккумуляторной батареи на панели приборов;
нестабильная работа АКБ (её выкипание или недозаряд);
различная интенсивность света фар;
посторонние звуки со стороны генератора.

Если вы заметили некорректную работу автомобиля, то, возможно, ток зарядки аккумулятора от генератора недостаточен.

Все неисправности электротехнического оборудования, к которому относится генерирующее энергию устройство автомобиля, являются механическими (деформация или поломка креплений, корпуса, нарушение работы подшипников, прижимных пружин, ремня привода и др.) или электрическими (обрывы обмоток, неисправности диодного моста, выгорание или износ щёток, замыкания между витками, пробои и пр.).

Не стоит списывать неработающий генератор со счетов: узнайте, есть ли ремкомплекты и запасные части. По возможности замените их. Если вы не можете самостоятельно осуществить ремонтные работы, то отдайте генератор в мастерскую. Многие умельцы сумеют восстановить агрегат без лишних затрат и в кратчайшее время.

Однако отдельные поломки требуют покупки нового устройства, генерирующего электроэнергию. Например, выходящий из строя подшипник, который впаян в корпус генератора не подлежит восстановлению или замене в большинстве случаев.

Помните, что поломка этого узла может быть вызвана не только износом и коррозией, но и плохим качеством элементов, комплектующих; чрезмерная нагрузка; внешнее воздействие солей, жидкостей, температур.

Замена диодного моста на УАЗ Патриот

Проблема в низком напряжении электрогенератора может скрываться в некорректно работающем кремниевом мосте.

Для проверки работоспособности генератора придется полностью разобрать диодный мост и извлечь запчасть.

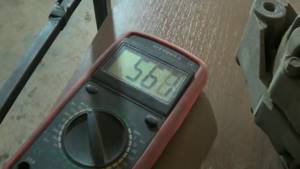

Определить в хорошем состоянии находится мост или нет поможет прозвон. Выпрямительный мост состоит из шести диодов, проводящих напряжение в одну сторону. При прозвоне узнаем величину сопротивления. В случае, если сопротивление отличается между диодами больше чем на 5 Ом, то необходимо произвести замену кремниевого моста, так как разница по сопротивлению очень сильно повлияет на прохождение тока.

При покупке нового диодного моста выбор нужно производить на основании допусков сопротивления, в ином случае проблемы с электрогенератором не исчезнут.

Смотрите также

Комментарии 58

Попробуй сделать дубляж +и- от генератора на акум кабель кг -35. Лично у меня так помогло просадки небыло

Да, я планирую это сделать… просто машина то недавно у меня, не все сразу

Попробуй сделать дубляж +и- от генератора на акум кабель кг -35. Лично у меня так помогло просадки небыло

генератор надо было ставить сразу нормальный

Где то читал что, ресурс обычного генератора ограничен ресурсом щёток и медных колец на роторе. А ресурс бес щёточного гены ограничен ресурсом подшипников, а это (цифр не помню ) на порядок больше. Примеры установок БЕЗ ЩЁТОЧНЫХ генераторов на «УАЗ»огены. Суть думая понятна, сморганить кронштейн по месту не составит особого труда.

Надо было сразу РН нормальный поставить, типа Карго.

А вот не скажи мне не помогло, брак наверное попался заменил диодный мост и обычную таблетку поставил и все нормуль

Надо было сразу РН нормальный поставить, типа Карго.

генератор надо было ставить сразу нормальный

РН стоит намного дешевле гены

У МЕНЯ С ЗАВОДА ГЕНА БЕЛОРУССКИЙ БЕЗ НАГРУЗКИ 14.4 А С НАГРУЗКОЙ 13.5. НА РАБОЧЕЙ ГАЗЕЛИ 14.5 НЕ ЗАВИСИМО ОТ НАГРУЗКИ(КАММИНС)

Есть одинь ньюанс, на патрике с кондеем, генеры от газели проблемно поставить

ЭТО Я КТО МУ ЧТО ИМП.ГЕНЫ НЕ ПРОСЕДАЮТ

Да, я знаю, как бы с иномарками тоже ковыряюсь уже лет 10

Есть одинь ньюанс, на патрике с кондеем, генеры от газели проблемно поставить

У меня 100А стоял от Газели с кондеем все нормально

генератор надо было ставить сразу нормальный

Для себя выбрал вариант гены, подсказанный СергеемСмайлом. У него в БЖ есть запись о генераторе от Волги. Его ТТХ таковы, что в отличии от уазовского, он выдаёт больше половины мощности при малых оборотах, что позволяет пользоваться приборами без сильной просадки напряжения, современные кальциевые АКБ так же с ним не страдают от недозаряда. Он по цене не дорогой, но видно, что добротно сделан. Так же визуально видно от чего у него лучше ТТХ. В месте, где находятся обмотка, диаметр гены явно больше стокового. Болт контакта на М8, а не на М6. То есть всё говорит о том, что он изначально выполнен для большей производительности. Удивляет, что продукция для ГАЗ часто лучше и продуманней, чем для УАЗ, хотя у Патра, потребнеости в запасе прочности и прочего изначально выше по задачам. Так же огромный плюс, что в данного гену можно ставить современную, интегральную, многофункциональную РН типа 844.3702, 845.3702 и аналог «орбита», которые позволяют выполнять щадящий пуск генератора и выдают большее напряжение относительно родного РН. Так же данное РН позволяет снимать показание напруги непосредственно с АКБ, что позволяет выравнивать напряжение непосредственно по батарейке. Причём в отличии от стокового гены, где приходиться удалять диоды с моста, в данном гене такого делать не нужно. В нём уже реализован доп контакт для данного РН. У меня реализовано выносное РН, что так же позволяет выдавать напругу более стабильно в верхнем диапазоне.

Проверка и замена подшипника генератора УАЗ Патриот

В устройстве электрогенератора предусмотрено два подшипника, особое внимание всегда нужно обращать на задний. Электрогенератор может находиться в неисправном состоянии именно из-за подшипника.

Работоспособность подшипника проверяется следующим образом:

осуществляется проверка скорости вращения;
следующим шагом нужно покачать подшипник из стороны в сторону;
провернуть подшипник по часовой стрелке.

Деталь нужно заменить, если подшипник заедает, слышен треск при провороте или же имеются колебания.

Замена подшипника часто осуществляется вместе с крышкой генератора, но иногда это делают и раздельно.

Порядок действий при замене подшипника следующий:

Понадобится старый ремень генератора: его складываем вдвое и крепко зажимаем.
Откручиваем подшипник при помощи головки на 24.
Головкой на 8 откручиваем крышку генератора.
Снимаем крышку и откручиваем четыре болта.
Резиновым молотком выбиваем подшипник.
Устанавливаем на штатное место новый подшипник при помощи головки ключа и собираем электрогенератор в обратной последовательности.

Видео – Диагностика и ремонт генераторов своими руками

Неисправности диодного моста

Диодный мост также является уязвимым местом генератора и его ремонт или замена производятся на снятом и разобранном генераторе автомобиля.

Перед проведением ремонта необходимо тщательно осмотреть деталь. Вероятнее всего, на нем просто отпаялись контакты от полупроводниковых элементов. В этом случае, их просто припаивают на место и устанавливают все детали обратно. Другое дело – когда на поверхности многих диодов появились обгорелые следы. В этом случае, лучше всего, произвести замену моста целиком и установить новый элемент на статор генератора.

Стоит кое-что сказать об особенностях диодов. Эти элементы предназначены для выпрямления напряжения и имеют проводимость только в одну сторону. Если данная проводимость нарушена – значит, полупроводник неисправен и требует замены. Обнаружить это путем внешнего осмотра невозможно, но существует следующий способ:

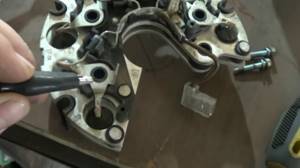

При помощи тестера с лампой проверьте проводимость всех диодов моста. Для этого, один контакт тестера прикладывается к одной стороне диода, другая – к другой. Если лампа не горит, то поменяйте контакты сторонами. Только в одном из положений лампа должна гореть и это касается всех остальных диодов. Если лампа совсем не горит, или горит в обоих направления, значит, диод нуждается в замене. Его отпаивают, выдавливают, на его место устанавливают новый и запаивают контакты.

Прочие неисправности. К таковым может отнестись нарушение различных контактных соединений. В этом случае, поверхности контактов зачищаются или происходит замена контакта целиком. Стоит напомнить, что плохой контакт, хотя бы в одном месте, приводит к снижению эффективности электроснабжения или выводу из строя узла целиком.

Стоит вернуться к ремню генератора еще раз. Даже если он натянут нормально, пощупайте его на предмет влаги. Возможно, что на него капнуло масло или антифриз, и он попросту проскальзывает, нарушая нормальную передачу вращающего момента на шкив генератора. Такое тоже имеет место быть.

Отдельно можно отметить повышенный шум при работе генератора. Виной этому шуму, чаще всего, является подшипник вала ротора. Его шум говорит о том, что он подвергся износу и нуждается в срочной замене. Медлить с этим делом крайне не рекомендуется. Дело в том, что нарушение балансировки вала приведет к соприкосновению ротора с активной сталью статора, появится замыкание, которое тоже будет влиять на уровень напряжения бортовой сети.

Устранить эту проблему можно. Для этого разбирают генератор, ротор снимается вместе с подшипником, который затем выпрессовывается из ротора. После этого, с помощью специального оборудования монтируется новый подшипник, и ротор устанавливается на свое место.

Это все, что связано с неисправностями генератора. Если после устранения вышеперечисленного проблема не исчезает, то искать ее уже нужно в другом месте.

Замена ремня генератора УАЗ Патриот

Ремень генератора имеет определенный ресурс работы (15-20 тыс. км пробега), поэтому рано или поздно его придется заменить. Рекомендуется производить замену поликлинового ремня каждые десять тысяч км пробега или при появлении трещин на внутренней стороне ремня.

Для того, чтобы заменить ремень, необходимо поднять капот, снять воздушный фильтр и ослабить натяжной ролик с помощью головки ключа на 15. После этого производим замену на новый ремень и затягиваем натяжной ролик для плавной работы. Если Вы не уверены в своих силах, то выполнение этой работы лучше доверить специалисту.

Видео «Наглядная инструкция по демонтажу генератора и смазке»

Подробнее о том, как разобрать узел в домашних условиях и как, а главное, чем смазать подшипник, вы можете узнать из инструкции, приведенной в ролике ниже (автор — Сергей Ротанов (RSV)).

Засвистели подшипники генератора, при вращении за шкив чётко ощущалась неравномерность вращения. До этого на пробеге около 40 т.км сдуру менял подшипники — свистел ролик, а я чото сразу на генератор набросился, ставил подшипники KOYO, но перед тем как поставить вскрывал их и добавлял смазки, чего делать КАТЕГОРИЧЕСКИ НЕ СЛЕДУЕТ! В итоге пыльник выдавило и он крутился как-то отдельно от подшипника

Для использования в генераторах нужны закрытые с двух сторон подшипники, у них к номеру добавляется индекс 2RS, плюс индекс С3 или СМ (радиальный зазор больше нормального или нормальный радиальный зазор). Для ремонта генератора Прамо 5122.3771-30 нужны подшипники 6303 (передний) и 6202 (задний), я опять заказал KOYO, только не стал их вскрывать

Как проверить напряжение электрогенератора на АКБ

Электродвижущую силу или же разницу потенциалов можно определить следующими методами — с помощью генерирующего оборудования и через аккумуляторную батарею. Электрогенератор непосредственно связан с источником питания толстым кабелем, поэтому для проверки уровня разности потенциалов можно измерить напряжение на источнике питания. При применении такого метода Вам понадобятся специальные измерительные приборы — вольтметр, мультиметр или нагрузочная вилка.

Провода устройств подключаются к АКБ в любом порядке. Вилка должна быть соединена с клеммами аккумуляторной батареи, при этом строго соблюдается полярность. Допустимое напряжение в сети не должно быть менее 12,5 вольт. На холостых оборотах с выключенными электрическими устройствами машины этот показатель должен составлять порядка 13,5—14 В. Снижение значений напряжения до 13,3—13,8 вольта является приемлемым.

Основываясь на вышесказанном, основными типами поломок электрогенератора УАЗ Патриот могут быть проблемы с поликлиновым ремнем, неисправность подшипника, выход из строя диодного кремниевого моста. Решить проблему с падением напряжения на генераторе УАЗ Патриот можно также путем установки трехходового регулятора, однако это не решит все имеющиеся проблемы. В случае обнаружения проблем в работе электрогенератора сразу необходимо начать его диагностику для выявления причин поломки.

Как подобрать приводной ремень на двигатель с кондиционером

› Вопросы и ответы

16.12.2019

Чтобы подобрать ремень для генератора УАЗ Патриот 409 двигателя с кондиционером, нужно знать особенности модели своего автомобиля. Машины этой марки могут иметь 1 или 2 такие комплектующие. Главный параметр, по которому надо подбирать новую запчасть, — длина.

Характеристики ремня генератора

На автомобили марки УАЗ Патриот используются двигатели с кондиционером моделей Евро-3 и Евро-4. В них установлен поликлиновой ремень. Он представляет собой замкнутый контур. На внутренней стороне изделия размещено несколько продольных полос, также называемых ручейками или клиньями. За счет такой конструкции оно и получило свое название.

На УАЗ Патриот для генератора могут быть использованы запчасти с номерами:

6РК2120;
6РК2100;
6РК1275;
6РК1220.

Этот шифр содержит все необходимые для подбора комплектующей детали параметры. Последние 4 цифры кодового обозначения показывают длину. Первая цифра — количество ручейков.

Например, запчасть с каталожным номером 6РК2120, применяемая на УАЗ Патриот, имеет следующие характеристики:

длина — 2120 мм;
количество ручейков (клиньев) — 6;
ширина изделия — 21,4 мм;
вес — 280 г.

Расположение элемента в конструкции автомобиля

Чтобы быстро и правильно установить новый ремень, необходимо иметь схему того, как эта запчасть должна огибать ролики и шкивы. Подробное изображение можно найти в инструкции по эксплуатации автомобиля. Владельцам машины этой марки рекомендуется постоянно иметь с собой не только запасную деталь, но и наглядное пояснение.

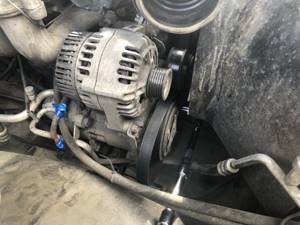

В двигателе 409 с кондиционером ремень генератора расположен так, что для его снятия достаточно отжать натяжные ролики. Снимать вентилятор или диффузор не потребуется

Старую деталь можно протащить между ними, осторожно вращая

По такой же схеме устанавливается новая запчасть. При этом нужно сначала обвести ремень вокруг всех роликов и только на последнем этапе накидывать на генератор.

Как выбрать подходящий приводной ремень

В первую очередь нужно определиться с требуемой длиной. Начиная с 2012 г. при комплектовке Патриота двигателем Euro 4 стала применяться модель длиной 2120 мм.

На автомобилях, выпущенных в период с 2007 по 2012 гг., изначально был установлен ремень длиной 2100 мм. При замене вышедшей из строя запчасти допустимо выбирать большую длину. Опытные автолюбители утверждают, что в этом случае процесс установки будет существенно проще. Однако можно встретить мнение, что комплектующая деталь большей длины начнет “свистеть” намного раньше.

Также в моделях, выпущенных в период с 2007 по 2012 гг. можно встретить двигатели, в которых установлено 2 ремня. В этом случае в зависимости от модификации используют комплектующие с номером:

Поэтому прежде, чем покупать новый ремень, нужно открыть капот или техническую документацию на автомобиль, для того чтобы узнать, какая версия двигателя установлена

Один из ключевых моментов — материал, из которого изготовлен ремень. Если производитель использовал дешевые отходы производства резинотехнических изделий, то его продукция не прослужит долго. Такой материал застывает на морозе, становится “дубовым”. Это приводит к тому, что на поверхности появляются трещины.

Чтобы ремень не крошился и служил долго, он должен быть сделан из EPDM. Это обобщенное международное название материалов, изготавливаемых с применением этилен-пропиленовых каучуков. Такая запчасть устойчива к старению и к температурным перепадам.

Поэтому чаще всего рекомендуется отдавать предпочтение изделиям европейских или азиатских производителей.

Производители запчасти

В качестве замены оригинального ремня, установленного на заводе, для автомобиля УАЗ Патриот может использоваться любой аналог, совпадающий по длине и ширине. Такие изделия можно найти у компаний:

SKF;
Gates;
Globelt;
Bosch;
TANAKI Co. Ltd;
LYNXauto.

Поликлиновые ремни подобной конфигурации применяются в двигателях автомобилей таких марок, как Ford, Lexus, Opel и т.д. Поэтому подобрать качественную запчасть достаточно просто.

Приобретать комплектующие, произведенные такими компаниями, как Luzar или Zommer, опытные автомеханики не рекомендуют, несмотря на меньшую стоимость.

Как подобрать приводной ремень на двигатель с кондиционером Ссылка на основную публикацию

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

Как автомобиль службы ГАИ;
В качестве пожарной машины;
Автомобиля скорой помощи;
Продуктовой лавки;
Транспортного средства коммунальных служб и т.п.

Электронные компоненты

Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
Защищала от пыли и грязи;
Служила дополнительным отопительным элементом (пассивным – от нагрева).

Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей.

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.
