Замена сцепления своими руками — пошаговая инструкция по правильной смене диска, корзины, тросика и выжимного (110 фото)


В автомобилях с механической коробкой передач периодически приходится менять сцепление. Чтобы заменить механизм своими руками, необходимо запастись специальным оборудованием и инструкцией по выполнению замены. Если пробег диска вашего автомобиля составил от 70 до 150 тысяч километров, то вам уже стоит совершить замену сцепления.

Но нужно отталкиваться также от условий эксплуатации машины и производителя механизма сцепления, который установлен в автомобиле. Проанализировав все эти факторы можно посмотреть видео о замене сцепления своими руками.

Меняем сцепление самостоятельно

Стоимость комплексной замены сцепления может варьироваться от качества деталей и наличия необходимых инструментов для работы.

Если вы решили все же делать все самостоятельно, то без нового выжимного подшипника, сцепления, диска и корзины, цилиндров, тросика вы не сможете совершить полный процесс замены.

В корзине сцепления могут произойти следующие неисправности:

  1. Лепестки (по-другому называемые нажимными пластинами) могут подвергнуться поломке;
  2. Нажимной диск может подвергнуться износу;
  3. Заклепки и крепежные детали могут подвергнуться износу, и может увеличиться люфт.

В основном всегда при ремонте сцепления заменяется неисправный элемент. Нужно уточнить, что специалисты в данной области рекомендуют производить замену корзины сцепления вместе с ведомым диском, а также с выжимным подшипником. Это необходимо делать из-за того, что по детали сцепления постоянно подвержены нагрузкам, а также к равномерным износам. Поэтому можно сделать вывод, что если заменить только одну корзину сцепления, впоследствии все равно придется произвести замену ведомого диска, а после этого и выжимного подшипника. А когда выполняется какая-либо операция по ремонту сцепления, для этого обязательным фактором является снятие коробки переключения передач. Исключение составляют лишь только регулировочные работы.

Таким образом, можно сделать вывод, что намного разумнее производить сразу замену всего узла. От того, как ездит водитель – безусловно, многое зависит в безотказной работе сцепления, также как и в грамотно произведенных регулировках. Помимо этого, не стоит устанавливать на свое автомобильное транспортное средство корзину сцепления, которая была произведена непонятно где, как иногда в народе выражаются, «в кустарных условиях». Приобретать автомобильные запчасти нужно только в проверенных и хороших компаниях. На данный момент лучше всего зарекомендовали себя такие производители корзин сцепления, как: Kraft, MecArm, SACHS, VIS (Вазинтерсервис) и LuK.

Как правильно снимать и устанавливать коробку передач

Если у вас автомобиль с задним приводом, то сначала отсоедините муфту, которая соединяет МКПП с карданным валом. А если ваша машина оснащена переднеприводным механизмом, то начните со снятия приводных валов, не забудьте установить заглушки на время замены. Теперь отсоединяйте тросики.

Откручивая гайки на креплении, выньте первичный вал, что помещается в подшипнике внутри маховика двигателя. Появление масляных пятен в области штока дает сигнал о неполадках сальника.


Приступаем к установке. Из специальной техники вам понадобиться лебедка, чтобы при установке проворачивался вал на коробке передач. Так он гарантированно будет попадать в шлицы, которые находятся в маховике. Последним этапом установки считается процесс регулирования длинны штока.

Запчасти для грузовых автомобилей

Полный модельный ряд: ГАЗ-3307, 53, ГАЗ-3309, ГАЗ-66, 3308, 33081, 33086, ГАЗ-33104

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко для дизельного двигателя

Сцепление автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245) постоянно замкнутое, однодисковое, сухое, с центральной нажимной диафрагменной пружиной и демпферным устройством на ведомом диске. Нажимной диск 19 (рис. 1) соединен с кожухом 10 тремя группами пластин.

Сцепление и механизм выключения ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко расположены в картере 21 сцепления, который крепится к заднему листу двигателя десятью гайками 16 шпилек и болтом, под которые установлены конические пружинные шайбы 15 выпуклой стороной к гайкам и головке болта.

Центрирование картера сцепления относительно оси коленчатого вала двигателя осуществляется с помощью двух штифтов 20, запрессованных в картер сцепления. На картере сцепление установлены кронштейны 6 задних опор двигателя, которые крепятся болтами 5.

Рис. 1. Сцепление ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко (дизельный двигатель Д-245)

1 маховик; 2, 5 — болты; 3 — вилка; 4 — задняя подушка; 6 — кронштейн задней опоры двигателя; 7 — защитное кольцо; 8 — муфта сцепления; 9 — заклепка фрикционной на¬кладки; 10 — кожух; 11 — опорное кольцо; 12, 20 — штифты; 13 — подшипник; 14 — первичный вал коробки передач; 15 — шайба; 16 — гайка; 17 — ведомый диск; 18 — тарельчатая нажимная пружина; 19 — нажимной диск; 21 — картер сцепления

Зазор между нажимной пружиной 18 и подшипником муфты 8 отсутствует, поэтому внутреннее кольцо подшипника вращается с частотой вращения коленчатого вала двигателя. В процессе эксплуатации сцепление не требует регулировок.

Привод управления сцеплением ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко — гидравлический. Главный цилиндр сцепления 15 (рис. 2), закрепленный на щитке передка кабины, приводится в действие подвесной педалью 20.

Главный цилиндр сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко соединен шлангом 2 с одной из секций трехсекционного питающего бачка 1, снабженного датчиком сигнализатора аварийного падения уровня тормозной жидкости (две другие секции бачка питая гидравлический привод двухконтурной рабочей тормозной системы).

Рис. 2. Привод сцепления автомобилей ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

В — компенсационное отверстие; Г — перепускное отверстие; 1 — питающий бачок; 2 — питающий шланг; 3, 18 — штуцера; 4, 23 — защитные колпаки; 5, 24 — толкатели; 6,33 — втулки; 7,34 — поршни; 8 — клапан поршня; 9, 14, 35 — манжеты; 10,32, 37 — пружины; 11 -муфта; 12 — гайка; 13 — упорная шайба; 15 — главный цилиндр сцепления; 16 — клапан главного цилиндра сцепления; 17 — упорное кольцо; 19 — трубопровод; 20 — педаль; 21 — шланг; 22 — рабочий цилиндр сцепления; 25 — крышка; 26 — кольцо вилки; 27 — ось опоры вилки; 28, 30 — ролики; 29 -палец муфты; 31 — подшипник муфты; 36 — распорная втулка

Рабочий цилиндр 22, закрепленный на верхней части картера сцепления, соединен с главным цилиндром трубопроводом 19 и шлангом 21, снабжен клапаном для удаления воздуха из гидросистемы. При не нажатой педали полость под поршнем 7 главного цилиндра соединена с бачком через компенсационное отверстие В, что исключает повышение давления в гидросистеме и пробуксовку сцепления.

Поджатие подшипника 31 муфты выключения сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко к нажимной пружине с усилием 70-100 Н (7-10 кгс) осуществляет с помощью пружины 32 через поршень 34, толкатель 24, вилку 3 (см. рис. 1) и муфту 8. При износе накладок сцепления под действием нажимной пружины система занимает новое положение, сжимая пружину 32 (рис. 2).

Избыток жидкости из рабочего цилиндра сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко через трубопровод в компенсационное отверстие в главном цилиндре попадает в бачок.

Имеющийся загиб длины рабочего цилиндра на перемещение поршня обеспечивает (без регулировки) расчетный износ накладок сцепления. Положение (ход) педали сцепления относительно пола регулируется изменением длины толкателя 5. Ремонтные работы со сцеплением можно проводить без снятия двигателя с автомобиля.

Снятие сцепления автомобиля ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко

Для снятия сцепления необходимо снять коробку передач и картер сцепления.

Для снятия картера сцепления ГАЗ-3309, ГАЗ-3308, ГАЗ-33081 Садко необходимо выполнить следующее:

— отсоединить трубу системы выпуска газов от картера сцепления; — отвернуть болты крепления и снять крышку рабочего цилиндра сцепления; — отвернуть гайки шпилек крепления рабочего цилиндра сцепления, поднять вверх рабочий цилиндр в сборе с толкателем, не отсоединяя шланг;

Самостоятельная работа по замене дисков и корзины

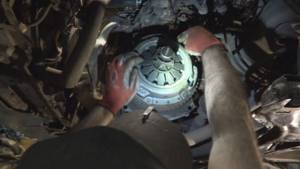

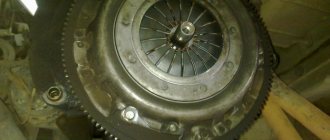

Начать процесс по ремонту нужно с откручивания болтов в корзине, потом следует снять все детали, которые находятся в маховике. Обращайте внимание на поверхности маховика, чтобы там не было никаких масляных следов.

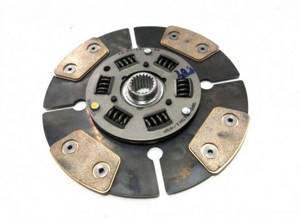

Ведомый диск тоже должен быть чистым, если следы имеют место, необходимо произвести замену сальника. Также поменяйте ведомый диск и корзину, если обнаружите на них повреждения в виде глубоких царапин. Маховик и ведомый диск корзины должен быть чистым и обезжиренным. Чистку можно произвести с помощью бензина.

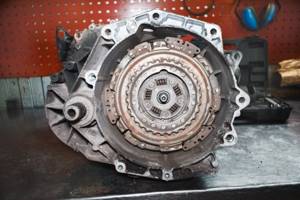

Вставляем диск в корзину и надеваем крепление либо на первичный вал МКПП, либо на оправку. В маховике есть отверстие, куда и помещаем весь комплект деталей. Вставляйте до упора и прикручивайте корзину на болты.

Такой процесс нужно проделать два или три раза, чтобы произошла точная и ровная установка. Теперь можно затянуть болты, прикладывая усилие 2,5-3,5 кгс/м. Ведомости об мощности усилия имеются в инструкции по ремонту вашей марки авто. Корзину сцепления меняем по аналогичной схеме.


  • Замена масла в двигателе своими руками — пошаговая инструкция как правильно, быстро и просто заменить масло в моторе и трансмиссии (125 фото и видео)

  • Регулятор оборотов своими руками — как сделать простое устройство регулировки или плавный спуск (120 фото)

  • Может ли не собственник оформить ОСАГО?

Вы заменили сцепление и ощущаете вибрацию в этой области – нужно отрегулировать центровку диска или проверить мощность затяжки корзины.

Замена троса

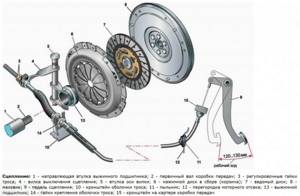

Механизм, представленный тросом привода, обеспечивает сцепление транспортного средства с дорожным покрытием. Чаще всего тросом привода сцепления снабжаются автомобили, имеющие механическую коробку передач.

Признаки и причины неисправности

Выход из строя тросика сцепления существенно затрудняет управление автомобилем. В этом случае может наблюдаться проваливание педали сцепления, отсутствие корректного включения передач в условиях включённого мотора, заметное увеличение свободного хода педали.

Обрыв тросика чаще всего отмечается при эксплуатации автомобиля в плохих условиях, но подобная ситуация может происходить и на транспортном средстве с небольшим пробегом. Также износу механизма способствует неправильный стиль вождения с резким стартом на слишком высоких оборотах или с пробуксовкой.

Инструкция по замене

Тросик – механизм, включающий в себя оболочку, крепёжные кронштейны, нижний и верхний наконечники, защитный чехол и регулировочную гайку, упорную пластину и уплотнитель. Он подлежит замене, если при осмотре механизма выявлены дефекты, представленные обрывом части проволоки или самого троса, а также повреждениями пластиковой оплётки. Для замены нужно подготовить смазку, набор гаечных ключей и отвёрток, новый тросик.

Этапы замены:

  • демонтаж стеклоочистителей;
  • ослабление контргайки;
  • ослабление регулировочной гайки сцепления;
  • извлечение на вилке-выключателе сцепления поводка тросика;
  • удаление чехла нижнего наконечника оболочки и откручивание крепёжной гайки наконечника;
  • извлечение открученного наконечника;
  • откручивание пары болтов и демонтаж кронштейна;
  • откручивание болта на защитном чехле и демонтаж держателя;
  • фиксация наконечника тросика на педали сцепления и извлечение стопорной скобы;
  • откручивание болта на держателе тросика и извлечение тросика;
  • замена втулки и установка предварительно смазанного нового троса.

Кромка в уплотнителе троса проталкивается к отсеку двигателя и заправляется в отверстие, расположенное на щите автомобильного передка. После установки регулируется педаль сцепления.

Меняем цилиндры

Менять главную цилиндрическую систему есть резон, если после замены уплотнительных колец не улучшилась функциональность системы. Замену на новые цилиндры сцепления устанавливают тогда, когда уже тормозная жидкость убегает даже после замены новых манжетов.

Процесс снятия рабочего цилиндра и установки выполняйте по схеме:

  • Избавляемся от пружины возле педали.
  • Откручиваем две гайки, что скрепляют цилиндр с коробкой передач;
  • Процесс откручивания резинового шланга, присоединенного к рабочему цилиндру, производиться на весу;
  • Прикручиваем к шлангу, во избежание утечки тормозного состава, цилиндр нового образца;
  • Выкачиваем все из цилиндра, выкручиваем штуцер, закрываем отверстие;
  • Откручиваем гайки, служащие креплением главному цилиндру с кузовом машины;
  • Чтобы рашплинтовать шарнир, связанный с педалью, нужно потянуть его на себя. Вытяните штифт, при этом произойдет отсоединение цилиндра от педали.
  • Два цилиндра устанавливайте по той же схеме, по которой разбирали.

Заменив цилиндры, сделайте прокачку главного сцепления. Когда воздух перестанет выходить, это будет означать, что цилиндр установлен правильно.

Критерии выбора

Для начала обратите внимание на вес и поверхность запчасти. Осмотрите предмет на наличие различных трещин, шероховатостей и других предметов деформации. Такая нелепая конструкция может привести к преждевременному выходу из строя всего механизма. Если корзина сцепления имеет неприятный запах, знайте, что фрикционный материал в ней выполнен некачественно, и от покупки такого изделия лучше воздержатся. Несмотря на одинаковую конструкцию и принцип работы, эту деталь различают по размерам, то есть для конкретной модели есть своя запчасть. И если вы думаете, что приобретённая вами корзина сцепления ВАЗ 2110 отлично подойдёт на «Волгу», вы глубоко ошибаетесь.

Следующим критерием выбора является производитель. Здесь лучше всего ориентироваться на отзывы с автомобильных форумов, а также на рейтинг и саму репутацию фирмы. Далее следует обратить внимание на крутящий момент.Помните, что он должен с точностью до единицы соответствовать рекомендациям производителя, в противном случае такая корзина сцепления не прослужит вам и 100 километров. Важным моментом также являются пружины, которые не должны «ездить» по всей поверхности – все они должны быть намертво закреплены в диске. Избегайте изделий с каплями машинного масла на поверхности.

Замена рабочего цилиндра сцепления

Для начала отсоединяем шплинтующий элемент, который приводит в движение сам механизм гидропривода, с помощью плоскогубцев. Ими же снимаем пружину. Прокручиваем не до конца штуцерный шланг.


  • Ремонт двигателя своими руками — капитальное восстановление и обслуживание двигателя внутреннего сгорания

  • Бампер своими руками: как сделать полимерный уникальный бампер для авто в домашних условиях (125 фото)

  • Покраска авто своими руками — подготовка к нанесению покрытия и основные этапы качественной покраски авто (100 фото)

С помощью 13 ключа снимаем 2 болта с картера. И только сейчас достаем толкатель. Доступ до цилиндров открыт. Как далее провести замену рабочего сцепления более подробно показано на видео.

Некоторые хитрости

Опытные водители советуют при выполнении процесса замены представленного узла, на рабочую поверхность корзины поставить равномерно небольшие точки клеем (момент или качественные аналоги). Диск кладется на корзину пружинами от себя и выравнивается по краям. Клей позволит зафиксировать детали во время их крепления.

Учитывая, как правильно и какой стороной поставить диск сцепления, этот способ предполагает небольшое продолжение. После монтажа КПП, нужно включить передачу и выжать сцепления и прокрутить механизм стартером. Данный метод подходит для большинства машин.

Меняем тросик и выжимной подшипник

Замена этих деталей целесообразна после превышения 150 тысячного рубежа пробега автомобиля. Освобождая вилку от пружины, вы сможете снять тросик. Расшпилинговка соединения даст возможность снять трос с педали сцепления.

При необходимости провести замену детали целиком. Чтобы извлечь отработанный трос, нужно вытащить штифт. Новый устанавливаем тем же методом, каким вы извлекали его.

Свой автомобиль вы знаете лучше, чем кто-либо, поэтому вооружившись подходящим оборудованием, инструментами, вы самостоятельно сможете заменить сцепление без особого труда.

Функции и строение диска сцепления

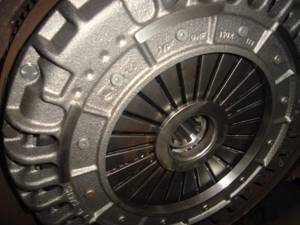

На боковой стороне кожуха присутствуют три равномерно размещенных выемки в форме прямоугольника. В них впритирку входят три ступицы нажимного диска. Подобное строение гарантирует передачу крутящего усилия на рабочий диск и возможность его перемещения относительно оси при активации сцепления.

Между нажимным дисковым элементом и кожухом находятся 18 пружин, размещенные попарно, которые имеют разносторонние завитки для исключения возникновения заклинивания детали. Чтобы противодействовать перекашиванию рабочего диска и получить оптимальное усилие, пружинные элементы ставятся из одной группы. От чрезмерного нагрева в случае пробуксовки сцепления пружины предохраняют шайбы из теплоизолирующего прессованного асбестового материала.

На концы хвостовых вилок рассматриваемого узла прикреплены сферические гайки с коническими пружинами, обеспечивающие некоторое качение элемента, требуемое для гашения изменения дистанции между осями, когда отводится диск. В пазах выступов направляющего дискового элемента размещены три стальных рычага, которые скрепляются с диском и опорными вилками посредством подшипников игольчатого типа и осей.
