Снимаем руль на ВАЗ-2107: пошаговая инструкция с фото

Многим автовладельцам чудо-классики ВАЗ-2107, особенно любителям прокачивать свое авто, не нравится дизайн рулевого колеса из-за больших размеров.

В силу того, что рулевая колонка на данном автомобиле не регулируется по высоте, большой диаметр руля мешает комфортно садиться на сиденье. Наверняка с такой проблемой сталкивались высокие водители.

Поэтому замена «родного» рулевого колеса, больше похожего на штурвал парохода, на руль меньших размеров со «спортивным» дизайном помогает решить данную проблему.

Для замены данного органа управления автомобилем необходимо снять заводской, также снятие руля может потребоваться при несрабатывании звукового сигнала.

Чтобы снять рулевое колесо потребуется следующий инструмент:

  • плоская отвертка;
  • головка на 24 с воротком и удлинителем.

Поэтапная замена рулевого колеса

Самостоятельно снять руль в ВАЗ-2107 можно, но чтобы процесс был выполнен правильно, нужно выполнять его поэтапно:

  1. Блокировка аккумуляторной батареи должна быть произведена в первую очередь, чтобы предотвратить короткое замыкание. Для этого будет достаточно отсоединить минусовую клемму от аккумулятора.

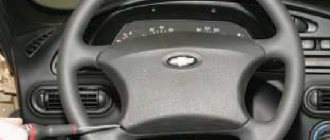

  2. Используя отвертку небольшого размера, нужно поддеть логотип «Лада», который украшает середину руля. Данный логотип является не только украшением рулевого колеса, но и оригинальной заглушкой, которая прикрывает крепежный элемент.
  3. После того как заглушка будет устранена, внутри можно увидеть гайку размером на 24, которую и предстоит отвинтить. Перед отвинчиванием нужно установить рулевое колесо в такое положение, при котором колеса машины будут «смотреть» прямо от кузова.
  4. Головку размером на 24 нужно вставить в удлинитель, чтобы удобно было надеть инструмент на фиксирующую гайку. Далее нужно такое приспособление вставить в так называемый вороток и резким движением против часовой стрелки попытаться повернуть фиксатор. При этом следует коленями придерживать руль, чтобы конструкция не поворачивалась при отвинчивании фиксатора. Если не снимается гайка с первого раза, нужно повторить весь процесс заново, но полностью отвинчивать фиксатор специалисты не рекомендуют. Объясняется это тем, что рулевое колесо довольно прочно крепится к валу, и если его снять резким рывком, то конструкция может сильно ударить человека в грудь.
  5. Почувствовав, что фиксация крепежа ослабилась, нужно начать раскачивать рулевое колесо в разные стороны. Полностью снимать руль с вала можно будет после того, как раздастся своеобразный щелчок. Это укажет на то, что руль начинает биться о гайку, поэтому фиксатор можно без опаски полностью отвинчивать.

Такие простые манипуляции и минимум инструментов помогут владельцам ВАЗ-2107 без особых усилий снять рулевое колесо для дальнейшей замены конструкции или устранения любых неполадок.

Неисправности рулевой колонки Ваз 2107

С учетом простой конструкции колонки, вариантов неисправности немного. Важно следить за ее состоянием и вовремя устранять проблемы при их появлении. Основных видов неисправностей несколько:

  1. Скрип колонки. Причиной скрипа может быть износ деталей колонки, деформация обшивочных панелей, неисправности блока рулевого переключателя.
  2. Люфт рулевого колеса. Возможно две причины этого. Первая – отпущена гайка крепления рулевого колеса. Устранить эту неисправность просто. Но если вовремя этого не сделать, шлицы на валу разобьются и рулевое колесо может провернуться, оставив автомобиль неуправляемым. Другая причина – износ червячной передачи рулевого редуктора. Тогда необходимо подрегулировать редуктор или произвести его ремонт.
  3. Люфт в плоскости рулевого колеса или оси колонки. Это опасная неисправность, появляющаяся при износе (ослаблении) элементов кронштейна крепления или шлицевых соединений.

Ослабление гаек и болтов шлицевых креплений со временем приводит к стиранию шлицов, в результате чего автомобиль теряет управление. Поэтому люфт колонки должен быть устранен незамедлительно.

Рекомендуем: Снимаем решётку радиатора на Рено Дастер: два способа +видео

Снятие редуктора

Устройство редуктора не позволяет выполнить его ремонт без снятия с автомобиля. Для того чтобы выполнить его снятие, необходимо:

  • Отсоединить наконечники рулевых тяг от редуктора. Сначала онирасшплинтовываются, затем ключом на 22 откручиваются гайки и наконечники выпрессовываются при помощи специального съемника.
  • Раскрутить хомут, крепящий рулевой вал к редуктору.
  • Выкрутить три болта, которыми редуктор крепится к кузову автомобиля.

Устройство редуктора не должно вызвать особых затруднений при его ремонте. Следует лишь учесть, что изношенные элементы, называемые червячной парой, меняются оба одновременно. После этого обязательно выполняется регулировка.

Установка гидроусилителя руля

Если автомобилист хочет внедрить гидроусилитель руля на ВАЗ-2107 своими руками, который завод-производитель не счёл нужным устанавливать в одну из самых бюджетных машин всего мира, он может пойти по одному из двух возможных путей. Во-первых, можно подобрать оптимальную рулевую рейку, которая имеет гидроусилитель руля и потом уже решить вопрос относительно его дальнейшего расположения в автомобиле. Правда, такое действие потребует огромных трудозатрат и средств. Во-вторых, что более целесообразно, можно купить в магазине автозапчастей готовый комплект, позволяющий произвести над стационарной рулевой рейкой всевозможные максимально полезные манипуляции.

Приобретённый гидроусилитель руля на ВАЗ-2107 будет состоять из множества деталей: насоса, шкива, рулевого редуктора, гидроцилиндра, расширительного бачка и системы шлангов.

Чтобы установить гидроусилитель руля на ВАЗ-2107, нужно начать с насоса, посредством которого осуществляется прокачка и создаётся определённое давление в агрегате. Этот насос нужно поместить на блок цилиндров, так как функционировать он будет за счёт ременной передачи. Следующим шагом нужно определить место установки шкива коленвала. Затем производится замена рулевого редуктора. Автовладельцу следует заблаговременно проверить размер приобретённого устройства, так как он, вероятнее всего, будет отличаться от заводского аналога, ввиду чего может понадобиться доработка места установки приспособления.

Устанавливая в свой автомобиль ГУР, следует внимательно отнестись к гидроцилиндру, который должен располагаться в машине согласно инструкции. Дальнейшая модернизация заключается в расположении расширительного бачка и последовательном соединении комплекса деталей шлангами высокого давления. Установленный бачок необходимо оснастить спецжидкостью, предназначенной непосредственно для гидроусилителя руля. В результате проведённой манипуляции стоит прокачать систему.

Замена

Делать это нужно в следующей последовательности:

  1. Отключаем минусовую клемму аккумулятора на всякий случай.
  2. Аккуратно, отверткой (желательно чтобы шлиц отвертки был небольших размеров), поддеваем значок «Лада» в середине руля, который является заглушкой, и вытаскиваем его. В результате внутри видим гайку на 24.
  3. Ставим руль в положение, чтобы колеса «смотрели» прямо.
  4. Берем головку нужного размера, вставляем в удлинитель, а потом одеваем на гайку. Вставляем в удлинитель вороток, упираемся коленями в руль, чтобы он не провернулся при откручивании гайки и резким движением воротка против часовой стрелки пытаемся свернуть гайку. Полностью гайку откручивать не советую, т.к. руль сидит на валу крепко и при резком снятии может больно ударить в грудь.

  5. Затем берем руль в обе руки и в раскачечку, из стороны в сторону, тянем его вверх. Причем желательно, чтобы амплитуда движений была частая. Когда наше рулевое колесо ударилось о гайку, откручиваем ее до конца и полностью снимаем руль с вала.

Вот такими нехитрыми манипуляциями и при помощи незамысловатого инструмента можно снять рулевое колесо на ВАЗ-2107.

После снятия рулевого колеса необходимо осмотреть медный контакт звукового сигнала, расположенный на рулевой колонке. В случае необходимости зачистить его и подогнуть.

В случае, если у вас не работает звуковой сигнал, необходимо сначала снять руль в последовательности, указанной выше, а уже потом выкручивать винты с обратной стороны руля для снятия панели вместе с крепежом и контактной пластиной, положив руль на верстак.

Потому что это сделать легче в свободном доступе, чем на ощупь искать отверстия в ограниченном пространстве салона автомобиля. И, как правило, звуковой сигнал не работает именно из-за контакта, который расположен на рулевой колонке, поэтому полностью разбирать руль может и не потребуется.

Всем удачи и безаварийной езды!

Рекомендуем: Как сменить масляный фильтр без замены масла?

Особенности демонтажа

На автомобили ВАЗ-2107 устанавливается два варианта рулевых колес, которые имеют незначительные отличия. Главным отличием является внешний вид и крепление лицевой декоративной детали, выполняющей дополнительную функцию включения звукового сигнала. Рассмотрим оба варианта снятия руля на ВАЗ-2107, а начнем со штурвала нового образца.

  • Разборка руля ВАЗ-2107 начинается с того, что изначально необходимо в обязательном порядке снять клемму «минус» с аккумулятора. Это делается для того, чтобы исключить создание непреднамеренного короткого замыкания.
  • С помощью отвертки необходимо поддеть значок «Лада», располагающийся в центре изделия, за которым находится центральная гайка на «24».

  • Желательно выровнять колеса, чтобы они располагались прямо. Это нужно чтобы при сборке попасть в те же шлицы, и руль тоже стоял прямо.
  • Используя вороток с головкой на «24», следует сорвать гайку. Для отвинчивания гайки необходимо вращать вороток в левую сторону. Чтобы отвинтить гайку, требуется ногами упереться в руль, предохраняя изделие от проворачивания или же попросить помощи друга.
  • Когда гайка будет ослаблена, вывинчивать ее полностью не рекомендуется. Теперь необходимо осторожно сбить баранку с посадочного места(возможно прикипание шлицевого соединения). Как только изделие сдвинется с вала, можно отвинтить гайку полностью и демонтировать баранку.

После снятия изделия можно произвести его замену или ремонт. Если требуется осуществить замену подшипника вала, то для доступа придется снять декоративные накладки и кронштейн. В случае если требуется произвести снятие баранки старого образца, то делается это по следующей схеме:

  • С обратной стороны руля следует вывинтить 2 винта в отверстиях при помощи отвертки.
  • Извлечь декоративную панель совместно с креплениями и контактной пластиной звукового сигнала.
  • Далее, отворачивае немного гайку, сбиваем со шлицов руль, скручиваем гайку совсем и снимаем деталь.

Баранка старого образца без накладки

Как только ремонтные работы завершены, необходимо изделие установить на место. Обязательно устанавливайте руль в правильном положении. Это делается с целью удобства вождения и для того чтобы во время поездки часть рулевого колеса не загораживала обзор панели приборов.

Сама накладка с контактами сигнала

На валу и контактной пластине руля имеются отметки, которые необходимо совместить. После того, как изделие будет надето на шлицы, можно приступать к затягиванию гайки по направлению часовой стрелки. Монтаж декоративных элементов происходит в порядке обратном снятию.

Ремонт включателя звуковой сигнализации на руле

Если не работает звуковая сигнализация, то после демонтажа баранки требуется провести осмотр контактов. Зачастую для ремонта достаточно произвести зачистку и смазку контактов с последующей установкой деталей на место.

Искать причину неисправной работы сигнала можно не снимая основного механизма, но при этом потребуется помучиться с отвинчиванием болтов, которыми стянута декоративная накладка руля. Чаще всего причина неработоспособности сигнала заключается в контактах, располагающихся в рулевой колонке, поэтому полностью руль разбирать может и не потребуется.

Данный материал поможет разобраться в вопросе о том, как снять руля для проведения ремонтных работ. Если планируется заменить руль, то обязательно необходимо подбирать новое изделие, чтобы оно совпадало со шлицами вала автомобиля. При замене штатного изделия на новое может возникнуть проблема только в подключении сигнала, так как не на всех моделях контакты будут совпадать с рулевой колонкой. Чтобы установить новый руль, потребуется его разобрать и подключить звуковой сигнал.

Что делать, если не работает кнопка сигнала на руле ВАЗ

Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.

Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.

По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.

Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?

Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:

  • Плохой контакт или отсоединение клемм, ведущих к сигнальным системам транспортного средства. Необходимо выполнить визуальную проверку их состояния.
  • Вышел из строя предохранитель или перемычка, расположенные в специальном блоке под капотом авто. Узнать отвечающий за сигнал элемент можно с помощью изображенной схемы, размещенной в том же отсеке.
  • Перестали работать сами сигналки. Для их проверки требуется выполнить подсоединение проводов непосредственно к АКБ машины.
  • Еще одна причина отсутствия сигнала может крыться непосредственно в самой кнопке руля. Практически всегда это является следствием неисправности сигнального контакта, расположенного под рулевым колесом.

Как вернуть звуковой сигнал самостоятельно

Если рулевое колесо нужно было снять, так как перестал работать звуковой сигнал, то процесс снятия осуществляется в той же последовательности, что была ранее описана. Далее понадобится сделать следующее:

  • обязательно проверить люфт руля, показатель которого не должен превышать 5 С и медный контакт звукового сигнала. Контакт располагается на рулевой колонке, если на его поверхности будут замечены следы окисления или другой вид загрязнителей, их тщательно устраняют;
  • далее выкручиваются соединительные крепежи с обратной стороны рулевого колеса, чтобы можно было снять всю панель в сборе, учитывая и контактную пластину;
  • снятый руль с панелью следует положить на стол или верстак, чтобы найти вышедший из строя контакт. Последний чаще всего является основной причиной, по которой пропадает звуковой сигнал;
  • если контакт отсоединился, его нужно просто припаять на прежнее место и установить панель с рулевым колесом.

Рекомендуем: Почему фары автомобиля потеют изнутри и что с этим делать?

Когда нужно снимать?

  • Неисправность кнопки сигнала
    . Такое также случается нечасто, но вполне может быть. При этом просто невозможно использовать звуковой сигнал. Проблема происходит в связи отвалившимся контактом, но восстановить его практически невозможно, из-за неудобного расположения;
  • Внешний вид
    . Со временем руль постепенно истирается, поэтому водители часто используют оплетки. Но, не все водители любят их применять на практике. Они увеличивают толщину обода, что удобно далеко не всем людям. Если не использовать оплетку, то руль теряет свой внешний вид, так как постоянно контактирует с руками;
  • Тюнинг
    – это еще один случай, когда все-таки требуется снимать установленное рулевое колесо;
  • Также рулевое колесо может демонтироваться в случае необходимости ремонта, при котором эта деталь будет мешать. Например, при замене колонки просто не обойтись без снятия руля. Также он может мешать при некоторых видах работ с панелью или торпедой.

Замена рулевой колонки ВАЗ 2107

Замена рулевой колонки – занятие достаточно непростое, но вполне реализуемое самостоятельно при наличии определенного опыта ремонта авто. Понадобятся следующие инструменты:

  • Ключи на 17 (накидной и рожковый).
  • Торцовые головки на 17 и 30.
  • Рукоятка с трещоткой.
  • Монтировка.
  • Молоток.
  • Вороток.

Снятие колонки производится в следующем порядке:

  1. Отключить АКБ.
  2. Демонтировать рулевое колесо.
  3. Снять кожух рулевого вала.
  4. Снять колодку проводов с замка зажигания.

  5. Демонтировать замок зажигания.

  6. Демонтировать подрулевые переключатели.

  7. Извлечь рулевой вал, зажатый в колонке.

  8. При помощи головки на 30 и мощного воротка открутить гайку крепления рулевой колонки. Усилие затяжки здесь значительное, поэтому вороток должен представлять собой достаточно длинный рычаг. Если открутить не получается, можно удлинить вороток, надев на него отрезок трубы.
  9. Открутить 3 болта, крепящие колонку к кузову. Процедура это непростая – расстояние между деталями и кузовом слишком маленькое, болты сложно удерживать от проворачивания. Тут пригодится рукоять с трещоткой, которая ускорит процесс.

  10. Снять колонку с вала. Для этого необходимо сбить колонку со шлицов рулевой тяги, используя монтировку. Делать это необходимо рывками, упираясь ногами в кузов.
  11. Открутить и извлечь уплотнение вала, установленное снизу колонки.

После демонтажа старой колонки необходимо очистить от загрязнений посадочное место. Прежде чем устанавливать новую колонку, следует проверить состояние ее шарнирных соединений и игольчатых подшипников. Если все в порядке, можно приступать к монтажу, который производится в порядке, обратном снятию.

При установке новой рулевой колонки ВАЗ 2107 необходимо обратить особое внимание на то, чтоб все крепежные болты и гайки были хорошо затянуты. Учитывая, как важен данный узел для управления автомобилем, люфт, а тем более, проскальзывание шлицов рулевой колонки могут привести к трагическим последствиям.

При установке рулевого колеса следует обратить внимание на положение его спицы.

После завершения монтажа деталей и подключения колодки проводов к замку зажигания можно подключать аккумуляторную батарею. Замена колонки завершена.

Тюнинг рулевого управления ВАЗ-2107 требует от автолюбителя времени, средств, сил и определённых знаний. Однако, грамотно проведённые доработки в рулевой системе транспортного средства улучшают поведение машины на дороге, благодаря чему авто становится более манёвренным и контролируемым со стороны водителя.

Можно ли редуктор настроить?

К сожалению, ремонт рулевого редуктора будет максимально эффективен лишь в том случае, если вы поставите новый. Вот такие нехорошие свойства имеет рулевая колонка ВАЗ-2107. Регулировка практически невозможна. Правда, только практически. Можно слегка поджать червячный механизм редуктора. Тогда уменьшается люфт рулевого колеса, но вы потеряете комфорт. Крутить руль будет намного труднее.

Представьте, если вы пытаетесь накрутить на болт гайку. Причем шаг резьбы у обоих элементов одинаковый. Сделать это легко можно, никаких усилий прикладывать не придется. А теперь немного другая ситуация – на гайке шаг резьбы отличается на несколько микрон. Усилие приходится прикладывать существенное, но гайка все равно затягивается. Такая же история и с редуктором. При затяжке болта в верхней части редуктора происходит ухудшение комфорта, руль вращается тяжелее. Но есть плюс – не нужно тратить деньги, а люфт уходит.
