Сцепление – главнейшая составляющая часть автомобиля, без которой невозможно представить работу механизма коробки скоростей, а также осуществление автомобилем таких операций как трогание с места и торможение до окончательной остановки. Другими словами, сцепление – необходимый механизм любого автомобиля, который является неким перевалочным пунктом между двигателем и ведущими осями.
В состав данного агрегата входят:
- диск сцепления ведомый;
- корзина сцепления и подшипник выжимной с муфтой.
Так что же собой представляет эта составляющая механизма сцепления? Это диск с пружинными пластинами и фрикционными накладками, которые между собой не соединяются и изготовлены из материала, сопоставимым с материалом тормозных колодок, т.е. стойкому к истиранию. В центре диска расположена ступица со шлицевым соединением.
Основные элементы сцепления
Для осуществления замены сцепления следует точно представлять себе его устройство. В ВАЗ-2107 управление этим узлом производится с помощью расположенной под рулем педали. Нажим на нее отключает муфту от коробки передач, соответственно, отпускание – присоединяет. Рассматриваемый узел легко поддается регулировке, и его нетрудно поменять.
В модели ВАЗ-2107 устанавливается однодисковая муфта, оснащенная центральной пружиной. Данная схема имеет ряд преимуществ:
- надежность;
- невысокая стоимость;
- простота ухода.
Само сцепление – это выжимной подшипник и пара дисков. Первый из них – ведущий, закреплен на маховике. Ведомый находится в корзине. Он соединяется с КПП (ее первичным валом) с помощью шлицев.
Поменять «родные» диски нетрудно на те, что ставятся на другие модели ВАЗ. Полностью соответствуют детали для:
- 2103 (объем мотора до 1,5 литра);
- 2121 (до 1,7 л).
Ведомый диск сцепления ВАЗ именуется «барабаном». У него на обеих сторонах есть накладки и особые прорези, увеличивающие упругость. Также имеется 8 пружин, уменьшающих динамическую нагрузку.
К ведомому диску присоединена КПП, корзина же прикреплена к силовому агрегату. При движении обе детали плотно прижимаются друг к другу и вращаются синхронно.
Для модели 2107 могут использоваться ведомые диски от 2106 или 2103. Некоторые умельцы заменяют барабан деталью от 2121 (Нива).
Следующий элемент сцепления – выжимной подшипник. Обычно именно он чаще всего выходит из строя. Элемент присоединяется к педали с помощью вилки. Любое нажатие значительно увеличивает нагрузку на деталь, а потому она относительно быстро ломается.
Чтобы поменять подшипник, в любом случае потребуется разбирать диски. Вместо стандартного элемента (обозначается 2101) многие берут тот, что предназначен для ВАЗ-2121.
Такой подшипник надежнее, но при этом необходимо будет непременно поменять корзину, иначе педаль станет слишком жесткой.
Следующая часть сцепления – это вилка. С ее помощью перемещается выжимной подшипник и отводится муфта. Поломка данной детали приводит к невозможности отключения всего узла. Рекомендуется поменять вилку, даже если сцепление продолжает, пускай и нестабильно, но работать, так как в противном случае оно скоро полностью выйдет из строя.
labavto.com
Если при нагрузке автомобиль начинает пробуксовывать, скорее всего, дело в сцеплении. С неисправным узлом опасно передвигаться, поэтому его следует как можно быстрее менять. В статье дана подробная инструкция, как проводится замена сцепления ВАЗ 2107, какое устройство выбирать, а также прилагается видео с демонстрацией процесса.
Как поменять сцепление
Пробуксовка сцепления говорит о том, что его нужно поменять. Все этапы удобно проводить на эстакаде. При отсутствии подобной возможности берите домкрат, но обязательно подведите под авто защитные упоры.
Чтобы заменить рассматриваемый узел, приготовьте:
- плоскогубцы;
- ветошь;
- монтировку;
- оправку;
- набор ключей и отверток.
Вовсе не обязательно полностью снимать коробку передач, поменять сцепление нетрудно и без этого. Ее достаточно сдвинуть в сторону так, чтобы вал выдвинулся из корзины. Тем не менее для собственного удобства КПП лучше демонтировать. Это, кстати, позволит по ходу дела выполнить осмотр сальников и картера.
Прокачка
Для прокачки понадобится тормозная жидкость и тара для ее сливания, а также прозрачный шланг, диаметром 5мм. и помощник, который должен будет нажимать на педаль сцепления до тех пор, пока в ней не появится тяжесть. После этого ее надо зажать, а второй человек в это время должен открутить штуцер и слить всю тормозную жидкость. В шланге будут видны пузырьки воздуха. Процедуру следует повторять до исчезновения этих самых пузырьков. Также не следует забывать про уровень жидкости в расширительном бачке.
Демонтаж КПП и сцепления
Порядок действий следующий:
- демонтируйте стартер;
- отсоедините переключатель скорости;
- снимите крепежи глушителя и траверсы днища.
Далее надо вытащить корзину и диск. Для этого:
- с помощью монтировки зафиксируйте маховик;
- отвинтите болты, держащие корзину;
- сдвиньте ее и достаньте диск;
- саму корзину слегка вожмите внутрь, выровняйте и вытащите.
Теперь наступает черед демонтажа выжимного подшипника:
- надавите на вилку отверткой, чтобы она вышла из пазов;
- подшипник ведите к себе по первичному валу;
- разожмите стопорное кольцо на его ступице и извлеките элемент.
Замена выжимного подшипника на ВАЗ 2101-ВАЗ 2107
Добро пожаловать! Выжимной подшипник, казалось бы такая небольшая деталь в приводе сцепления, а сколько порой из-за неё бывает проблем! Доходит даже до такого состояния: сцепление на автомобиле вообще перестает работать. Разберём несколько главных вопросов по данному подшипнику и узнаем, как правильно заменить его на автомобиле.
Примечание! Вам понадобятся следующие инструменты: отвёртка и смазка «ЛСЦ-15» либо «Литол-24», для смазки шлицы первичного вала, но об этом чуть позже. Замена подшипника требует снятия коробки, поэтому список должен дополнится инструментами из рубрики «Снятие».
Краткое содержание:
Месторасположение выжимного подшипника
Располагается в коробке, а вернее в той части, где коробка соединяется со сцеплением. Пример приведен на фото ниже, красной стрелкой указано местонахождение подшипника:
Примечание! На фото выше изображено только лишь приблизительное положение данного подшипника, т. к. он находится во внутренней части коробки, соответственно снаружи мы его не увидим. Однако, зная, где он приблизительно находиться, глядя на установленную коробку проще ориентироваться. Месторасположение детали во внутренней части коробки показано на фото ниже и обозначено красным:
Когда менять подшипник?
В основном, при выходе из строя, сопровождающимся повышением шума при выжимании сцепления на автомобиле. Шум изношенного подшипника зачастую бывает в виде гудения: вы начинаете выжимать педаль и тут слышаться посторонний шум в том месте, где расположен подшипник – прямой знак, он пришел в негодность и нужно поменять.
Примечание! Хочу отметить, звук, издаваемый подшипником, появится лишь только при небольшом выжиме сцепления, когда сцепление полностью нажато как такового шума вы не услышите. Шума не возникнет, когда нога полностью убрана с педали, кроме случаем невыставления обязательного зазора между штоком рабочего цилиндра сцепления (красная стрелка на изображении ниже) и между вилкой включения сцепления, обозначенной синей стрелкой. С подробностями об описанном подшипнике, о сроках замены, о зазоре штока рекомендуем ознакомиться в статье: «Важная информация про выжимной подшипник»)
Установка сцепления
После демонтажа коробки передач и собственно сцепления желательно проверить все узлы и осуществить их профилактику. Так, в частности:
- поверхности маховика и дисков обезжиривают;
- вал же (а точнее, его шлицы), напротив, смазывают.

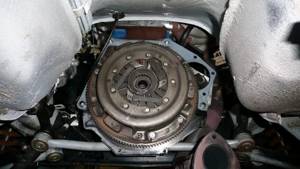

Далее начинают монтаж корзины. Здесь важно во время установки точно совместить ее центрирующие отверстия со штырьками, расположенными на маховике. Надо правильно затянуть все болты – их равномерно закручивают по очереди на один оборот. Если все смонтировано так, как должно, то оправка снимется очень легко. Диск надлежит вставлять в корзину выступающей стороной.
Замена выжимного подшипника на ВАЗ 2101-ВАЗ 2107
Снятие: 1) В самом начале операции вам придётся снять с автомобиля коробку. (смотрите подробности в инструкции: «Замена коробки на ВАЗ»)
2) Теперь возьмите в руки отвёртку и отведите пружины, крепящие подшипник к вилке.
3) Понемногу тяните вдоль вала, другими словами, на себя выжимной – он снимается с вала.
4) Сняв подшипник, разожмите кончики пружины крепления к вилке выключения передач. После разжатия просто снимите данную пружину. Обнаружив подшипник в хорошем состоянии, а пружину нет, замените пружину новой и пользуйтесь дальше своим подшипником. С пружиной все в порядке, а с подшипником нет – возьмите пружину и вставьте в новую деталь.
Примечание! Учтите, бывает подшипник пока ещё цел, но уже отъездил не мало километров, то не стоит исключать вероятность выхода из строя в ближайшее время.
Диагностика неисправности
Как понять, что выжимной подшипник сцепления (далее — ВПС) уже отработал свой ресурс эксплуатации и его пора поменять? Этот вопрос интересует многих автовладельцев ВАЗ 2107. И не зря, ведь этот элемент хоть и можно назвать незначительным, но от него зависит многое.
Срок эксплуатации устройства сцепления на отечественных автомобилях зависит не столько от условий использования машины, сколько от ее пробега. Автовладельцу, который любит выжимать газ до упора и гонять по дорогам, нужно будет чаще менять элементы сцепления, чем водителю, предпочитающему размеренный способ езды.
Когда степень износа элементов сцепления подходит к точке не возврата, устройство начинает буксовать, если двигатель набирает обороты. Если регулярно ездить на таком сцеплении, то в будущем, а может даже и при следующей поездке, ведомый диск механизма перегреется, что не позволит водителю продолжить движение. И даже тронуться с места.
Вышедший из строя ВПС, отработавший свой ресурс эксплуатации
Помогите, у меня проблема! Где-то две недели назад у меня в машине (ВАЗ 2107) провалилась педаль сцепления! Сначала подумал, что «накрылся» тросик. Думал поменять, но потом увидел, что трос целый. Даже скажу больше — тросик в отличном состоянии. Тогда решил произвести регулировку штока. Сделав это, смог поездить еще примерно пять дней. Опять педаль провалилась, что делать, не подскажите?
И таких вопросов в Интернете сотни. Как вы поняли, мы плавно подводим тему к признакам неисправности системы сцепления. Каковы же признаки того, что выжимной подшипник механизма пришло время заменить? Их может быть несколько:
- педаль сцепления проваливается в пол, хотя тросик в порядке;
- во время езды при выжимании педали сцепления слышен небольшой скрежет;
- первая передача не включается, соответственно, движение можно начать только со второй скорости;
- во время езды появился какой-то шум, который пропадает при выжимании педали сцепления.
ВПС в месте установки
Если в вашем авто появился хоть один признак неисправности, то подошло время менять ВПС.
Ремонтируем самостоятельно (ВАЗ-классика)
Заменяем ДС и КС на заднеприводном ВАЗе следующим образом:
При установке новых деталей диск необходимо отцентрировать, иначе МКПП не заблокируется. В качестве центра используется заводская оправка или старый «первенец» от «классической» трансмиссии.
Что нужно знать
Выжимной подшипник — это не самое слабое звено системы сцепления, но почему-то именно он так что вызывает проблемы и неприятности.
Муфта
Некоторые автовладельцы свыклись со свистом и попросту его игнорируют. Но долго так продолжаться не может, поскольку несвоевременное решение проблемы способно привести к еще более сложному и дорогому ремонту. Если запустить ситуацию, тогда простой заменой вам будет не обойтись.
