Установка задних стеклоподъемников на Приору: тонкости и нюансы монтажа


Поставил себе зеркала от приоры с электро-приводом и подогревом. Для управления зеркалами взял блок эсп от клины с регулировкой зеркал центральном замком и двумя кнопками эсп.

Распиновка подключения кнопок стеклоподъемников. 1 к проводу мотора в двери водителя 2 к проводу мотора в двери водителя 3 масса (можно подключить только его один, они с 5контактом внутри объединены) 4 на (+) для стекла водителя (я объединил вместе с 6контактом) 5 масса(если 3контакт подключен к массе, то этот не обязательно подключать) 6 на (+) для стекла пассажира 7 отсутствует 8 на габариты 9 к 3 ноге кнопки в двери пассажира 10 к 6 ноге кнопки в двери пассажира

Распиновка подключения центрального замка. 1 закрытие 2 масса 3 отсутствует 4 габариты 5 масса подсветки 6 отсутствует 7 открытие

для установки понадобились: — наконечники проводов незнаю в каком количестве — термоусадочная трубка, покупал 3метра(немного осталось) — провод, покупал 30метров (осталось метра полтора)))

Доводчик стеклоподъемников на Приору и работа стеклоподъемников без включения зажигания

Вас никогда не раздражал момент, когда вы опаздываете, выключаете зажигание и когда уже готовы бежать, замечаете или вспоминаете про открытые окна… Приходиться снова вставлять ключ в зажигание и нажимать на кнопки стеклоподъемников. Это еще полбеды, а бывает просто впопыхах забываешь про открытые окна и оставляешь машину на распашку. У меня пару раз такое было.

Помнив как удобно было с доводчиками стеклоподъемников на моей предыдущей машине сразу же в планы вписал установку доводчиков и на Приору.

Самое интересное, что в Приорах сами по себе доводчики имеются, тем более на люксе, где установлены электростеклоподъемники передних и задних дверей, но вот функционал доводчиков ужасен. Можно поднимать опускать стекла при постановке или снятии с охраны, удерживая кнопки. Такой же функционал есть на иномарках. На моей машине так можно управлять только передними стеклами, задние молчат (в паспорте написано что это опционально). Но все равно это долго и неудобно, к тому же работает как то по желанию. Хотелось, чтобы все стекла поднимались сами при постановке на охрану, а также чтобы стеклоподъемники работали без зажигания. Решение было найдено на сайте www.masterpriora.ru

Доводчик МАСТЕР v1.20

Доводчик стекол МАСТЕР предназначен для автоматического закрытия стекол при постановке на охрану автомобилей семейства LADA PRIORA. Доводчик представляет собой устройство, состоящее из платы с электронными компонентами соединенной проводами с разъемами для подключения в штатную электропроводку автомобиля. Для защиты от повреждений плата заключена в термоусадочную оболочку. Данное устройство не входит в Перечень товаров, подлежащих обязательной сертификации, регламентируется в постановлении Правительства РФ «Об утверждении перечня товаров, подлежащих обязательной сертификации, и перечня работ и услуг, подлежащих обязательной сертификации» от 13 августа 1997 г. N 1013 (с изм. от 29 апреля 2002 г., от 10 февраля 2004 г. N 72).

ФункцииДоводка стекол при постановке на охрану штатной сигнализацией. При нажатии кнопки закрытия замков на радио пульте , включиться штатный режим подъема стекол, кнопку при этом удерживать не нужно.Доводка стекол при постановке на охрану дополнительной сигнализацией.* При постановке на охрану дополнительной сигнализацией происходит подъем стекол.**Управление стеклоподъемниками с модуля двери водителя в течении 30 минут после выключения зажигания.* Если не включен режим охраны, то сохраняется возможность управления электростеклоподъемниками в течении 30 минут с момента выключения зажигания клавишами модуля двери водителя.Управление передними стеклоподъемниками с модуля двери водителя «в одно касание». Если кратковременно нажать клавишу подъема/опускания, то стекло автоматически поднимется/опустится до конца. Остановить стекло можно в любой момент – снова нажав клавишу вверх или вниз. Если удерживать клавишу дольше, то стекло будет двигаться, пока удерживается клавиша.Дополнительный выход состояния «охрана/снято с охраны» штатной сигнализации. Используется для выключения/перехода в «спящий» режим устройств, при постановке на охрану штатной сигнализацией, например автомагнитолы. При использовании дополнительной сигнализации, после снятия с охраны на выходе появится 12 В после открытия водительской двери.Дополнительный выход на подачу звукового сигнала. При постановке на охрану с включенными габаритами выход два раза кратковременно замыкается на «массу» (два раза прозвучит звуковой сигнал). Выход подключается к серо-синему проводу реле К9 (реле звукового сигнала штатной сигнализации) в блоке реле и предохранителей.Вход отключения доводки стекол. Используется для отключения доводки стекол при постановке на охрану, например в зимний период. На остальные функции не влияет.»Удлинитель указателей поворота». Кратковременное(не фиксируемое) включение указателей поворота включает соответствующий указатель 3 раза.

Удовольствие стоит всего 700 рублей, причем для его установки не требуется снимать обшивки дверей, а если использовать только первую функцию, то вся установка займет не более 5 минут и не потребуется резать штатную проводку.

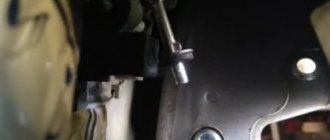

1. Откручиваем два самореза на облицовке порога водительской двери.

FakeHeader

Comments 13

плюсую, в закладки. поставил себе ЭСП и проводку двери от люкса, а дальше надо тянуть провода…

Подключил по схеме заднюю левую дверь контакт был опускал и поднимал с задней двери.после подключения правой пропал контакт вообще с задних дверей а вот с водительской все работает всем может быть проблема

Скорее всего в чём-то ты ошибся! Смотри внимательнее, перепроверь себя

А 4 и 6 контакты это плюс на моторы получается

Подскажите я правильно понял кнопки мы подключем в Х3 2и 3 контакты 15 контакт общий плюс на кнопки.моторы мы подключаемые Х1: 1 и 11 контакты

Соединения проводов. Провода с разных мест соединяются в одной точке в жгуте, на схеме они показываются именно так

у меня есть частично резанная люкс проводка. хотел по заводскому эсп поставить. т.е. скрутки все равно придется делать?

Ну смотря насколько она резанная. В люксе передние и задние ЭСП соединены проводами, поэтому если уж делать всё полностью сток, то жгут надо весь снимать и ставить другой. Я когда это делал не стал полностью менять жгут, а просто отрезал свои провода что идут на задние двери и врезал новую проводку там, где она врезается от завода, в общем всего несколько скруток, на три провода становится больше чем было, если не ошибаюсь и если руки из нужного места, то можно сделать так, что не отличить от стока

все что касается эсп-не резано! БУДУ ДЕЛАТЬ ПО ТВОИМ СХЕМАМ! СПАСИБО!)

Пожалуйста, обращайся! И будь очень внимателен, много похожих проводов! в схеме я указал именно всё то что касается ЭСП, а на деле ты встретишься со всем прилегающим что идёт на задние двери. Например в колодке задней правой двери контакт №4 на моей схеме пуст, а в реальности туда идёт точно такой же провод как и на контакте №3 и они соединены в жгуте скруткой S18, а далее в двери из контакта 3 провод идёт на мотор ЭСП, а с контакта 4 на мотор замка! То есть провод моторедуктора замка один и тот же что и на мотор стеклоподъёмника. Объясняется это наличием k-line шины.

ВАЗ 2170 | Стеклоподъемники с электроприводом

Стеклоподъемники с электроприводом

Режим функционирования стеклоподъемников определяется не только выключателями, но и блоком управления стеклоподъемниками на опоре с дополнительными реле слева под приборной доской.

Функционирование: при включенном зажигании стекло в двери водителя или пассажира рядом с водителем скользит вверх или вниз до упора путем короткого нажатия или отжатия выключателя. При этом движение стекла останавливается, если коротко нажать клавишу в противоположном направлении.

Из соображений безопасности такой комфортный способ включения в задних дверях существует только для спуска стекла.

При выключенном зажигании при нажатии на кнопку все стекла двигаются до упора только вниз. Стекло движется вверх только в том случае, если нажимается клавиша стеклоподъемника.

Защита детей: стеклоподъемники с электроприводом в задних дверях блокируются центральным выключателем в подлокотнике двери водителя.

Противоугонное устройство: если при выключенном двигателе дверь водителя открывается и снова закрывается, все стеклоподъемники отключаются.

Комфортабельное закрытие: во всех автомобилях, где есть стеклоподъемники с электроприводом, они могут одновременно закрываться при закрытии двери водителя и двери пассажира рядом с водителем. Для этого нужно чуть дольше подержать ключ в положении «закрыто». При наличии раздвижной крыши с электроприводом она тоже при этом закрывается.

Защита при заклинивании: Если при подъеме вверх стекло наталкивается на препятствие, то оно сразу начинает движение в обратном направлении и опускается на несколько сантиметров.

  1. Если ни одно стекло не движется, проверьте автоматические выключатели в гнездах 22 и 23 в «8-местной опоре реле» слева под приборной доской на проводимость.
  2. Проверка выключателей: Если не работает только один стеклоподъемник, то попытайтесь привести его в действие от второго выключателя.
  3. Таким образом вы сможете установить, не находится ли источник неисправности в первом выключателе.
  4. Такую проверку нельзя провести со стеклом в двери водителя. Снимите облицовку двери.
  5. Ради опыта поменяйте местами разъемы выключателей так, чтобы стекло в двери водителя приводил в действие определенно исправный выключатель.
  6. Проверка подводящего провода: если выключатель в порядке, то отсоедините разъем провода в двигателе стеклоподъемника и проверьте вольтметром разъем, действительно ли поступают на стеклоподъемник правильные сигналы.
  7. Если показатели напряжения правильные, то источником дефекта остается двигатель стеклоподъемников.
  8. Но если на двигатель напряжение не подается, то проверьте провод и блок управления.
  9. Плохое движение стекла может быть следствием заклиненной направляющей окна.

Таблица измерительных величин стеклоподъемников

В таблице приведены номинальные величины на примере стеклоподъемника двери водителя (автомобили с четырьмя стеклоподъемниками).

На задних стеклах и в автомобилях с двумя стеклоподъемниками частично проложены провода других цветов (см. сноски).

ВАЗ-2114 — автомобиль, у которого неисправность стеклоподъемника — нередкое явление. Это одна из тех неприятностей, которая не мешает езде, но изрядно портит нервную систему автолюбителю. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем.

Прошиваем иммобилайзер

Как правило, Приора комплектуется штатным иммобилайзером АПС-6. Это, как уже сказано, необязательная процедура, но если бюджет не позволяет вложиться в охранную систему, разбираться со всей этой электронной «начинкой» неминуемо придется. Кроме стеклоподъемников, иммобилайзер контролирует еще несколько систем машины, даже задних фар. Но основную проблему представляет именно то, что в а/м Приора иммобилайзер конструктивно объединен с контроллером стеклопакета.

Приора неплохо поддается тюнингу. Нашлось решение и для иммобилайзера. При обучении иммобилайзер записывает свой код в энергонезависимую область памяти ECU, которая сохраняется в отключенном состоянии. Чтобы отключить иммобилайзер надо очистить эту ячейку памяти в ЭБУ.

Для этого от иммобилайзера надо отсоединить разъем родной проводки. Далее, нужно определить тип к ЭБУ. От этого будет зависеть способ перепрошивки. Если это Bosch M1.5.4, необходимо его вскрыть и установить на место штатного специально подготовленный чип с программой очистки EEPROM ЭБУ и включить на несколько секунд зажигание. Для некоторых ЭБУ надо скачивать из интернета специальные программаторы.

Можно заказать перепрошивку у специалистов по приемлемым ценам. Кстати, сам иммобилайзер Приоры часто оказывается подвержен сбоям, и поэтому вмешиваться в его работу нужно крайне осторожно. На некоторых типах ЭБУ не обойтись без выпаивания микросхемы и нельзя полностью стирать EEPROM. На этом и заканчиваем. Удачи!

Вас может заинтересовать

Вы смотрели

Новый фотоотчет об установке в задние двери Лады Приоры электрических стеклоподъемников «ФОРВАРД» подготовил наш покупатель — Алексашин Александр Вячеславович из Москвы, в рамках участия в нашей акции.

Наконец-то добрался до задних дверей своей ласточки, чтобы заменить старые стеклоподъемники на новые марки «ФОРВАРД», которые приобрёл в интернет-магазине Стеклоподъем. РФ.

Так как уже опытный в установочных делах, запасся клипсами для внутреннего пластика двери, марлевой лентой и набором ключей.

Разбираем дверь. В отличие от передней двери, задняя разбирается ещё проще: — откручиваем один саморез в районе ручки открывания двери; — откручиваем два шестигранника в районе кнопки стеклоподъемника; — откручиваем фиксатор блокировки замка; — и все.

Далее отщелкиваем кнопку стеклоподъемника, отсоединяем штекер и снимаем пластик обивки дверей.

Фиксируем стекло марлевой лентой и отключаем клемму питания моторчика стеклоподъемника.

Переходим к самому механизму стеклоподъемника, который закреплен 4 болтами, откручиваем их и откручиваем 2 болта, которые соединяют обойму стекла и каретку стеклоподъемника.

Далее с небольшими трудностями вынимаем механизм стеклоподъемника, тут немного сложнее его достать из двери, чем из передней.

Устанавливаем реечный подъемник «ФОРВАРД», который очень легко и просто проходит в дверь, так же как и в передние.

Подсоединяем штекер питания моторчика, проверяем его работу.

Механизм стеклоподъемника устанавливаем в штатные отверстия. Можно сказать они сами встают.

Закрепляем механизм 2-мя болтами с креплением стекла и закручиваем оставшиеся 2 гайки самого механизма.

Ещё раз проверяем работу стеклоподъемника, при этом закрепляем стекло к реечному механизму.

Устанавливаем на место пластик обивки дверей, заменив поврежденные клипсы, и «легкими плавными движениями» закрепляем его, прикрутив обратно саморез и два шестигранника.

Все собрали! Все отлично работает, лучше чем штатный механизм раз в 500!

Я в восторге от стеклоподъемников «ФОРВАРД». Весь процесс работы занял минут 40 на две двери.

Очередной раз мы благодарим Александра за подготовку фотоотчета и, в рамках нашей акции, перечисляем ему обещанный приз на счет мобильного телефона.

Купить электростеклоподъемники «ФОРВАРД» для LADA Priora (в задние двери) Вы можете в нашем интернет-магазине

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  5. демонтируем обшивку двери;
  6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Ручные стеклоподъемники

Устройства подъема стекла на передней и задней дверях аналогичные. Отличие состоит лишь в размерах и пропорциях деталей, тогда как принцип действия одинаковый.

Основной частью является направляющая, в которой передвигается кронштейн, фиксирующий стекло. Направляющая имеет болты крепления в верхней и нижней части. С их помощью она устанавливается в свое положение на двери. На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другой частью стеклоподъемника является механизм, приводящий в действие трос. Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем (при наличии электрической схемы у стеклоподъемника ВАЗ-2114).

Для того чтобы тросы постоянно находились в смазанном состоянии, а также не подвергались загрязнению, они помещены в жесткие стальные рубашки, которые соединяют систему из трех роликов воедино.

На верхней части кронштейна стекла есть два отверстия с резьбой. В них закручиваются болты, фиксирующие держатель стекла.

Рычажный стеклоподъемник

Одной разновидностью стеклоподъемного механизма для ВАЗ-2114, который, к сожалению, не идет с завода, является рычажный стеклоподъемник. Выпускает эту продукцию компания Ningbo Stone.

Эти устройства отлично зарекомендовали себя, как надежные и неприхотливые механизмы. В отличие от тросиковых стеклоподъемников, они имеют большее усилие подъема. Примерзшие зимой стекла для них не проблема. Они легко с ними справляются, тогда как тросиковые подъемники испытывают значительную нагрузку как на механизм, так и на электрику.

Один небольшой минус рычажного механизма является в том, что скорость подъема стекла неодинаковая. Чем выше стекло, тем она меньше. Это связано с геометрией механизма подъема. Наглядным примером могут послужить ножницы. Если взять их за кольца и максимально раздвинуть концы в стороны, а затем сводить кольца друг к другу, то становится видно, что высота режущих концов быстрее меняется тогда, когда кольца раздвинуты максимально. И наоборот, скорость подъема уменьшается по мере того, как кольца сближаются.

Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Как известно из уроков физики, когда проигрываешь в пройденном расстоянии, то выигрываешь в силе. То же самое происходит здесь: в верхней части амплитуды движения, пройденное расстояние уменьшается, а сила подъема увеличивается.

Приводится в действие механизм электродвигателем, а подключается стандартно к схеме стеклоподъемников ВАЗ-2114.

Схема на любое количество кнопок и дверей

Тут параллельно можно ставить любое количество кнопок и одновременно нажимать в разных направлениях — схемотехнически короткое замыкание невозможно. В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум «протяжек» проводов — по 2 всего на канал + масса.

Реечный стеклоподъемник

Еще одним хорошим вариантом замены штатных механизмов являются реечные стеклоподъемники. Выпускаются и зарекомендовали себя с хорошей стороны. Эти устройства отличаются высокой скоростью подъема и опускания. Так же, как в случае с рычажными механизмами, они обладают большим усилием, чем штатные. Несмотря на более скромные размеры электродвигателя, который соединяется стандартными разъемами схемы подключения стеклоподъемников ВАЗ-2114.

Секретом надежности устройства является простая кинематическая схема трансформации вращения вала электродвигателя в поступательное движение кронштейна крепления стекла. На валу двигателя находится шестерня, которая входит в зацепление с зубьями рейки. Это позволило свести к минимуму дополнительные детали и упростило конструкцию. А в сочетании с качественными материалами изготовления обеспечило надежную работу.

Электрический стеклоподъемник

Комплектация автомобиля с электрическим приводом стекол содержит дополнительные пучки проводов, составляющие схему стеклоподъемников ВАЗ-2114. Кроме этого, на обшивку передней пассажирской двери выведена кнопка управления. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ-2114.

Схема имеет следующие элементы:

  1. Монтажный блок.
  2. Кнопка ЭСП передней пассажирской двери.
  3. Электродвигатель подъемника передней пассажирской двери.
  4. Электродвигатель ЭСП водительской двери.
  5. Кнопка переключателя водительской двери.
  6. Замок зажигания.

Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

Точки подключения автосигнализации на Лада Приора

Блок справа от педали тормоза: концевик капота (-) – белый/чёрный в среднем разъёме зажигание (+) – оранжевый в среднем разъёме открывание багажника (-) – синий/красный в маленьком разъёме концевик дверей (-) – белый/чёрный в маленьком разъёме концевик багажника (-) – жёлтый/красный в маленьком разъёме

родная сирена – серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Как подключить кнопку?

Кнопки водительской и пассажирской двери соединены между собой, а также с двигателем ЕСП и проводом питания. Правильная распиновка кнопки стеклоподъемника:

  1. Контакт 1 на водительской двери соединен с контактом 6 на пассажирской стороне. Контакт 1 на пассажирской двери соединен с минусовым контактом двигателя ЕСП.
  2. Контакт 2 на обеих кнопках соединен с питанием.
  3. Контакт 3 — это масса на водительской стороне и плюсовой провод на пассажирской.
  4. Контакт 4 в обоих случаях идет к выключателю габаритов.
  5. Контакт 5 во всех случаях является массой.
  6. Плюсовой провод мотора ЕСП соответствует контакту 7 кнопки пассажирской двери.

Схема ЭСП ВАЗ 2110, 2111, 2112

  • 1 – монтажный блок
  • 2 – выключатель зажигания
  • 3 – переключатель электростеклоподъемника правой передней двери
  • 4 – переключатель электростеклоподъемника правой задней двери
  • 5 – моторедуктор электростеклоподъемника правой передней двери
  • 6 – моторедуктор электростеклоподъемника правой задней двери
  • 7 – моторедуктор электростеклоподъемника левой задней двери
  • 8 – моторедуктор электростеклоподъемника левой передней двери
  • 9 – переключатель электростеклоподъемника левой задней двери
  • 10 – переключатель электростеклоподъемника левой передней двери
  • 11 – реле включения электростеклоподъемников
  • А – к источникам питания
  • В – к выключателю освещения приборов
  • С – условная нумерация штекеров в колодках электростеклоподъемников

Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекол, нужно снять обшивки двери. Кроме этого, если планируется замена на электрический подъемник, то нужно демонтировать ограничитель открывания, так как в дверь нужно будет завести пучок проводов. Чтобы снять обшивку, следует:

  1. Открутить снизу три самореза, которые держат пластиковый карман обшивки.
  2. Выкрутить два болта, держащие внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить при помощи тонкой плоской отвертки круглые заглушки.
  3. Снять пластиковую облицовку ручки дверного замка. Для этого ее надо поддеть отверткой и, сдвинув немного в сторону, вытащить из своего углубления.
  4. Открутить кнопку блокиратора замка.
  5. Снять обшивку. Делается это следующим образом. В щель между обшивкой и каркасом двери вводится плоская монтировка или мощная отвертка. Она должна попасть между дверной клипсой и каркасом двери. Затем нужно отжать именно клипсу, а не обшивку. Иначе крепление клипсы можно сломать, и при последующей установке обшивка не будет плотно сидеть на своем месте. Клипсы установлены по всему периметру двери в количестве 8 штук. Их нужно вытащить поочередно.

После освобождения дверной обшивки не нужно спешить ее снимать. Если это дверь с электрическим приводом, то она соединена пучком проводов, идущих на кнопку стеклоподъемника, распиновка которой состоит из семи контактов, закрытых пластиковым разъемом. Чтобы его разъединить, нужно маленькой отверткой нажать на фиксатор и вытащить ту часть, в которую входят провода.

Замена стеклоподъемника

Если не работает стеклоподъемник ВАЗ-2114, его можно заменить новым. Для этого нужно проделать следующее:

  1. Открутить ключом на 10 три гайки, которые удерживают направляющую стекла.
  2. Ключом на 8 открутить три гайки, которые фиксируют электродвигатель или редуктор ручного привода.
  3. Отсоединить кронштейн крепления стекла от держателя стекла. Для этого нужно открутить два болта на 8 на кронштейне.

После этого можно вытащить стеклоподъемник из двери. Стекло при этом должно оставаться в поднятом состоянии. Иначе вынуть механизм будет невозможно.

Новый подъемник устанавливается в обратном порядке. Однако не нужно торопиться затягивать кронштейн крепления стекла. Сначала нужно убедиться, что стекло занимает правильное положение в направляющих и четко в них ходит.

Инструкция по подключению электростеклоподъемников

Для подключения ЭСП, необходимо снять дверные карты и после этого хорошо очистить поверхность от загрязнений и пыли. С помощью отвертки следует открутить крепежные элементы и поднять стекло до упора его фиксации. Также необходимо извлечь резиновые заглушки из технологических отверстий. Далее следует завести устройство подъемника в верхнее отверстие в собранном виде и закрепить его с помощью болтов.

На следующем этапе нужно отключить провод от прикуривательного устройства и протянуть его через технологическое отверстие в двери автомобиля

Стоит обратить внимание на сам процесс протягивания проводки. Нужно убедиться, что провод не соприкасается с подвижными элементами ЭП, иначе возможен риск обрыва

Далее, необходимо подключить контакты к переключателю, соблюдая необходимую полярность. После правильного присоединения всех элементов, следует подключить конструкцию к пластине и стеклу. Необходимо обязательно отрегулировать положение стекла и надежно закрутить все гайки для фиксации.

Для подключения стеклоподъемника к питанию, следует внимательно изучить схему проводки автомобиля и ЭСП. После выполнения всех необходимых действий, детали конструкции закрепляются силиконовой смазкой.

Для наглядного примера, можно ознакомиться с роликом, в котором показан процесс установки электрических стеклоподъемников на ВАЗ 2109:

Причины плохой работы

Причин, по которым плохо работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические. Рассмотрим основные из них:

  1. Перекос стекла. Часто причина плохой работы заключается не в самом стеклоподъемном механизме, а в нарушении положения стекла относительно своих направляющих. Это может произойти либо по причине откручивания крепления кронштейна, либо сырая резина, фиксирующая стекло в держателе перестала выполнять свои функции. Этот вариант происходит гораздо реже.
  2. Загрязнение резинок направляющих. Стекло движется внутри пазов, образованных резинками. Эти пазы имеют свойство забиваться грязью. Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.
  3. Загрязнение стеклоподъемного механизма. В процессе эксплуатации водители не догадываются о том, что внутри дверей также необходимо проводить техническое обслуживание. Тем более это касается тросового механизма. С годами происходит не только загрязнение, но и высыхание смазки механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.
  4. Следующая причина— износ пластиковых зубьев привода механизма. В этом случае при нажатии на кнопку управления слышно, как работает электродвигатель, но движения стекла не происходит.
  5. Обрыв тросиков. Это происходит по причине попыток открыть замерзшие окна. При многократных нагрузках, превышающих номинальные, тросики начинают расслаиваться и постепенно выходить из строя.

Электрические причины можно свести либо к короткому замыканию, либо к потере контакта в схеме стеклоподъемников ВАЗ-2114.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 обходится дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник нужно разобрать дверную обшивку, демонтировать старый механизм и поставить новый, то чтобы установить электрический вариант вместо ручного, нужно частично разобрать панель приборов, выбрать источник питания и от него протянуть проводку внутрь двери. Эта работа требует вмешательства электрика. Потому что питание нельзя брать откуда попало: источник должен соответствовать мощности электропривода, а также в случае возникновения короткого замыкания предохранители должны защитить основную проводку автомобиля. Кроме этого, стеклоподъемники должны работать при включенном замке зажигания.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнить, не имея специфических знаний, самому, тогда как работа с электрикой требует специалиста, которому нужно заплатить.

Цена стеклоподъемника ВАЗ-2114 находится в диапазоне от 2,5 тыс. до 3,5 тыс. рублей, в зависимости от конструкции и производителя. Но как было сказано ранее: рычажный и реечный вариант предпочтительнее. Если покупать устройство только на одну сторону, то левый передний стеклоподъемник будет дороже, поскольку он более востребован.
