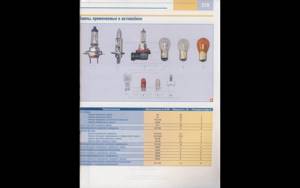

Нашел, когда то, такой вот «Список ламп приоры». Т.к. запись стала популярна и ею часто пользуются оформил ее красиво в Photoshop’e, что бы приятно было смотреть. Ну и для копирования оставлю в текстовом формате.
Место установки ламп — [Тип лампы] (Мощность, Вт)
Блок-фара:
Габаритный свет — [W5W] (5) Ближний свет — [H7] (55) Дальний свет — [H1 / H15] (55) Указатель поворота — [PY21W] (21) Повторитель поворота — [W5W] (5) ПТФ — [H3/H11] (55)
Задний фонарь:
Сигн. торм./габ. свет — [P21W / W5W] (21/5) Доп. сигнал торможения — [P21W] (21) Указатель поворота — [P21W] (21) Задний ход — [P21W] (21) Противотуманный фонарь — [P21W] (21) Освещение номера — [C5W] (5)
Салонное освещение:
Плафон осв. салона — [C5W / T4W] (5/4) Плафон осв. вещ. ящика — [C5W] (5) Подсветка прикуриват. — [АМН13-3-1] (3) Подсветка часов — [W1,2W] (1,2) Плафон осв. багажнника — [C5W] (5) Подсветка приборов — [W3W] (3) Подсветка центр. консоли — [W1,2W] (1,2) Подкапотная лампа — [R10W] (10) Контрольная лампа — [W1,2W] (1,2) Кнопочные выключатели — [W1,2W] (1,2) Блоки переключателей — [Светодиоды] Дополн. стоп-сигнал — [Светодиоды]
Если понравилась статья, жмем >> «Нравиться». Всем спасибо за внимание и удачи на дорогах =)
Лампы в противотуманках
Эффективность ПТФ в критериях тумана обуславливается сходу несколькими факторами. Низкое их размещение, другой диапазон, также направленность светового потока позволяют освещать только само дорожное покрытие, не затрагивая окружающее место, как фары далекого света. Это п озволяет созидать дорогу даже в критериях сильного тумана, к оторый вполне рассеивает свет головных фар, создавая перед автомобилем белоснежную стенку.
Описание схемы
Подключение реле необходимо осуществлять по данной схеме. Реле имеет всего 4 контакта, которым присвоены номера: 85, 86, 87 и 30.
- Контакт под номером 86 подключаем к «минусу» АКБ;
- Контакт под номером 30 подключаем к «плюсу» АКБ;
- Контакт под номером 87 подключаем к питающему проводу (плюсу) ПТФ;
- Контакт под номером 85 подключаем к кнопке ВКЛ/ВЫКЛ ПТФ синим проводом через предохранитель;
Надеемся, наша статья была Вам полезна.
Противотуманные фары просто необходимы на автомашине, поскольку помогают ехать в тумане с уверенностью, что тебя будут видеть встречные машины, в темное время суток и в целом они помогают улучшить штатный свет. Противотуманки на популярную Лада Приора устанавливаются лишь в «Люксовой» комплектации. Для Приоры продаются птф, и их можно самостоятельно установить, вместо заглушек, когда они не предусмотрены комплектацией, но имеют они разный артикул для модели до рестайлинга и после рестайлинга.
Противотуманные фары на отечественную Лада Приора стоят не дорого, от 800 росс. руб. Подключение туманок происходит быстро и без существенных усилий. Об этом и расскажем в нашем материале. Когда владельцы авто решаются на установку птф, перед ними встает вопрос выбора между светодиодными и линзовыми фарами.
Установка
Автомобиль необходимо загнать на эстакаду или яму, подготовить комплект:
- ПТФ и набор для установки;
- ключи на 10, 13;
- крестовая отвертка;
- плоскогубцы.
- Отсоединяем массу от аккумулятора, чтобы не произошло замыкания.
- Откручиваем крепления бампера (сбоку, снизу и сверху несколько саморезов), снимаем его.
- С помощью отвертки откручиваем саморезы, держащие заглушки. Желательно использовать короткую крестовую отвертку.
- Вставляем фары на места, где стояли заглушки. Прикручиваем теми же саморезами.
- Берем из набора длинный провод, вставляем его в правую фару, затем в левую и протягиваем в моторный отсек со стороны аккумулятора.
- Снимаем омывательный бачок с помощью ключа на 10, затем расширительный.
- Используя ключ на 13 ликвидируем дворники.
- Откручиваем защитный пластик, чтобы получить доступ к левому краю обивки.
- Расслабляем хомут и убираем шланг.
- Извлекаем обивку.
- Провода протягиваем вдоль штатной проводки через заглушку в салон автомобиля и скрепляем хомутами, идущими в комплекте.
- Собираем все детали в обратной последовательности. Не забудьте подсоединить два черных провода к крайним болтам защиты картера.
- Переходим в салон автомобиля. Снимаем защитную крышку под рулевой колонкой. Для этого на 90 градусов поворачиваем 3 замка.
- Отверткой выкручиваем саморез, который располагается под блоком предохранителей. Вытаскиваем блок.
- Из центральной консоли извлекаем кнопку обогрева заднего стекла и заглушку. Они находятся слева от часов.
- Из набора достаем кнопку с проводами. Длинный синий провод протягиваем к блоку предохранителей, а три оставшихся подсоединяем к кнопке обогрева заднего стекла с помощью входящих в комплект зажимов. Подсоединяем все согласно цветовой схеме.
- В блок предохранителей вставляем реле противотуманных фар, входящих в комплект. Подсоединяем провода согласно схеме:
- длинный синий к А85;
- красный и черный к 30 и 86;
- желтый провод от 87 с двумя выходами к F17, F18;
- берем ранее пропущенные провода из-под моторного отсека и присоединяем к F17, F18;
- два предохранителя из комплекта вставляем в гнезда F17, F18.
Собираем элементы. Подсоединяем массу к аккумулятору, включаем зажигание и проверяем исправность противотуманных фар (ПТФ будут работать только при включенном зажигании).
Регулировка (настройка) ПТФ по ГОСТ
ПТФ мало просто поставить, их нужно еще настроить, а иначе они будут просто прожекторами, свободно светящими в непонятную точку — не выполняя свои функции. Как в случаях с другими световыми приборами, регулировка ПТФ на 2170 начинается с того, что в шинах проверяется давление (оно должно быть равным), машину ставят на ровную поверхность напротив гладкой стены на расстоянии 5 м от крайней точки бампера.
На стене обозначьте расстояние от пола до центра фары, затем точку на 5 см ниже. Цоколь ПТФ на Приоре должен быть поставлен так, чтобы при включении ПТФ верхняя граница света проходила через нижнюю точку, обозначенную на стене. Противотуманки, как показывает статистика, нечасто ставятся даже после покупки, зато с правильной настройкой послужат хорошим помощником.
DS111
Внимание! Лампа противотуманной фары — галогенная. Не следует касаться ее стеклянной колбы пальцами, так как следы от них приведут к потемнению лампы при нагреве
Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.
Новую лампу Н11 устанавливаем в обратной последовательности.
Если у вас есть китайский автомобиль, на котором перегорели лампы противотуманных фонарей, и вы не знаете, как их заменить, то эта инструкция специально для вас. Ведь замена лампы противотуманной фары необходима в целях безопасности, если конечно вы не хотите попасть в опасную ситуацию на дороге. В принципе, ничего сложного в этом нет, но все-таки придется и терпением запастись, и продемонстрировать свое мастерство. Сразу хочу предупредить, что замена лампы правой фары вам покажется сложнее, чем левой. Вы спросите — почему? Да потому что с этой стороны защелки пружины располагаются вне зоны зрения и приходится действовать на ощупь.
Перечислим инструменты и принадлежности, которые вам понадобится:
- короткие отвертки (крестовая и плоская);
- гаечный ключ на 7;
- зеркало;
- фонарик;
- новая лампочка, подходящая к вашему автомобилю;
Дело это совсем не трудное, и не стоит ради такой мелочи ехать в на станцию техобслуживания. Это под силу любому автовладельцу. И, если вы никогда этого не делали, у вас есть отличный повод узнать, что-то новое. Замена лампы противотуманной фары (после обязательной мойки автомобиля) осуществляется в несколько этапов.
Для получения доступа к ПТФ первым делом необходимо освободить пространство в рабочей области. Для этого выворачиваем руль до упора вправо для правой противотуманной фары, для левой соответственно — влево, при этом двигатель должен быть заведен. Также в целях облегчения доступа можно приподнять переднюю часть автомобиля с помощью подсобных материалов — кирпичей, досок, домкрата или просто наехать на бордюр соответствующим передним колесом. При этом необходимо быть особо осторожным и следить, чтобы колесо не соскочило с уступа.
Далее необходимо снять защитный пластиковый материал, находящийся на крыле. Экипируемся ключом на 7 и выкручиваем саморезы вокруг колеса. Также необходимо выкрутить пластиковый болт, находящийся на днище машины. Поддеваем плоской отверткой чопик, в который был вкручен пластиковый болт. Отгибаем освобожденный пластик крыла до тех пор, пока это позволяет сделать колесо. Не бойтесь сломать этот пластик — он очень гибкий и прочный.
Как настроить поток света
Что бы подготовится к тестированию и отладке противотуманок, приора должна быть помещена в условия, максимально близкие к реальным. В салон нужно поместить груз массой примерно 200 килограмм, в багажник запаску, а бак полностью заполнить горючим.
После этого авто устанавливается в пяти метрах от ровной стены. Тестирующий измеряет расстояние от земли до центра туманки, и рисует на стене горизонтальную черту на пять сантиметров ниже. Если фары были отрегулированы правильно, то световое пятно будет примерно на уровне этой черты. Также можно произвести тестирование и отладку каждой из фар по отдельности (для этого нужно повторить процедуру, закрывая поочередно каждую из фар).
Модели противотуманных фар
Киржач и Бош – это не приговор, и если свет этих моделей не устраивает, есть неплохой выбор от других производителей:
- Аутомотив лайтинг (г. Рязань);
- Луч (г. Рязань);
- ДААЗ;
- Орион-7 (диодные);
Производство – Китай (линзованные или диодные). Также китайцы торгуют рамками для рейстайлинговой версии, которые ставятся вместо заглушки и оставляют отверстие ровно для противотуманок старого образца – на дорестайлинговую Приору. Не диодный и не линзованный аналог противотуманок стоит значительно дешевле, но не стоит торопиться с покупкой – не всегда яркий белый свет идет вместе с долгим сроком службы.
Пошаговая инструкция по установке ПТФ на Приору
А теперь попробуем самостоятельно установить туманки на Приору – ведь они идут не во всех комплектациях автомобиля. Прежде всего необходимо купить сами фонари: они могут быть как линзованные, так и с обычным стеклом. Какие брать? Наиболее распространенных и доступных вариантов 4:
- Bosch (Германия-Россия).
- Луч (Россия).
- Киржач (Россия).
- «Нонейм» (Китай).
Какому из них отдать предпочтение — дело сугубо личное. Все будет зависеть от финансовых возможностей, хотя ПТФ первых трех компаний почти равнозначны как по качеству, так и по стоимости. Китайский нонейм, продаваемый буквально «россыпью», ясное дело, до остальных, мягко говоря, не дотягивает, да еще и не всегда имеет соответствующий сетрификат.
Что входит в комплект для установки противотуманных фар
Дополнительно к фарам нужно докупить специальный комплект для подключения противотуманок. В него входят:
- кнопка включения ПТФ;
- набор монтажных проводов;
- предохранители (опция);
- реле управления ПТФ;
- соединительные колодки.
Процесс установки
Если все куплено, то можно заняться установкой. Начнем с ПТФ и поставим их на штатное место. Для этого с Приоры снимаем бампер, отвернув все винты по его периметру.
Схема подключения
Как подключить ПТФ к бортовой сети? Не будем изобретать велосипед, а подключим так, как и задумывал производитель. Смотрим на стандартную схему подключения:
Закон и ГОСТ
Необходимо учесть один из важных моментов при установке ПТФ это последующая регулировка и ЗАКОН. По правилам ПДД световое оборудования не должно слепить автомобили движущиеся во встречном направлении. Для этого в обязательно порядке нужно проводить регулировку фар.
Запрещается устанавливаться непредусмотренные заводом изготовителем лампы, такие как ксенон и LED. В ПТФ приоры должны быть установлены галогенные лампы типа Н11.
Штатные противотуманки на Priora: стоимость, артикул
Автомобилестроительная компания АвтоВАЗ на свои Лада Приора осуществляет подключение туманок, если это предусмотрено комплектацией, производства «Автосвет» (город Киржач) и Бош. У них имеется отличие. На целых 40-процентов установочная глубина туманок Бош больше, чем у аналогичной продукции производства компании из Киржача. В комплектации «Люкс» обязательно стоят противотуманные фары от Бош, а от «Автосвет» устанавливают в стандартные комплектации. Всего есть 2 варианта комплекта – для дорестайлинговой Приоры и для послерестайлинговой модели. Чем они отличаются? Точкой установки и формой самих фар. Кроме всего прочего фары можно купить отдельно или в комплекте.
Для Лада Приора:
- Комплект фар Бош имеет артикул 21700-3743010-54. Стоимость комплекта варьируется в диапазоне 1.6-1.9 тыс. росс. руб. Стоимость одной фары составит порядка 900 руб.
- Комплект туманок «Автосвет» стоит 700-800 росс. руб. Артикул 21700-3743010-52. Одна фара обойдется покупателю ориентировочно в 500 руб.
Для Лада Приора 2:
- Комплект туманок Бош стоит 1-1.2 тыс. росс. руб. Артикул: 21700-3743010-50. Покупателям одна фара примерно обойдется в 600 руб.
- Комплект фар «Автосвет» имеет артикул: 21700-3743010-53. Стоимость комплекта варьируется в диапазоне 800-900 росс. руб. Стоимость одной фары составит порядка 500 руб.
Плюс к этому вам потребуется купить специальный комплект проводов или так называемый монтажный набор, без которого установка птф невозможна. В этом самом комплекте идет реле и кнопка. Стоимость набора составляет порядка 600 росс. руб.
Замена ламп противотуманок приора
В списке мы привели самые распространенные модели выбранной марки автомобиля. (Сокращение ПТФ — противотуманные фары)
| Марка | Вид лампы | Цоколь |
| 1113 Ока | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 1117 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1118 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 1119 Калина | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11 | |
| 2105 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2106 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2107 Жигули | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2108 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2109 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 21099 Самара | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2110 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2111 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2112 | Ближний | Н1 |
| Дальний | Н1 | |
| ПТФ | H1/H3 | |
| 2113 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2114 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H1/H3 | |
| 2115 Самара-2 | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H3 | |
| 21213 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 21214 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2123 Chevrolet Niva в одной лампе ближний/дальний | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | Н3 | |
| 2123 Chevrolet Niva раздельный ближний/дальний | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | Н3 | |
| 2131 Нива | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | — | |
| 2170 Приора | Ближний | Н7 |
| Дальний | Н1 | |
| ПТФ | H11/H3 | |
| Гранта | Ближний | Н4 |
| Дальний | Н4 | |
| ПТФ | H11 |
ВНИМАНИЕ. Данная информация имеет ознакомительный характер. Возможно различие установленных ламп в Вашем автомобиле и в таблице. Для более точного определения цоколя ламп рекомендуем уточнить подробнее в руководстве по Вашему автомобилю, или посмотреть маркировку лампы непосредственно вытащив ее из фары. На некоторых типах фар присутствует маркировка (или наклейка) на корпусе самой фары.
На многих автомобилях можно заметить противотуманные фары с очень яркими газоразрядными лампами. Это ксеноновые лампы. Как установить эти лампы, есть ли от них практическая польза, и можно ли ксенон в ПТФ по закону использовать? Давайте разберемся.
Здесь каждый водитель должен решать сам, особенно если фары не подходят. Ведь эти лампы чаще ставятся для красоты. Лишь некоторые водители устанавливают ксенон для удобства и безопасности движения.
Если решение принято, тогда давайте посмотрим, как проходит установка, и что для этого нужно.
На автомобили от АвтоВАЗа сегодня ксенон устанавливают довольно часто.
Эту операцию можно отнести к тюнингу и доработке оптики. Эти лампы требуют соблюдения определенных мер. Так, нужно следить за чистотой стекол.
Важно предварительно знать нужный эффект от установки. Стоит предупредить владельцев, что если необходимо заменить и дальний свет и ближний, то лампа типа «би-ксенон» просто не влезет в корпус, и тогда потребуется какое-нибудь альтернативное решение.
В конструкции линзованная фара оснащена специальным колпачком, который прикрывает прямой свет. Именно он часто мешает в процессе монтажа.
Выбирают ксеноновые элементы после измерения параметров противотуманной фары. А если точнее, то возможность установки лампы типа H3. Также нужно проверить, снимается ли колпачок, если он есть.
Лампа эта имеет длинный цоколь и колбу. После монтажа бывает, что она упрется в заднюю поверхность фары после сборки. Это может создать определенные проблемы.
Доброго времени суток, дамы и господа.На этот раз меня приорка порадовала тем, что у нее перестала работать левая противотуманка. Увидев такую фигню, я сразу подумал что у меня сгорела лампочка в птф и поехал ее искать.Заехав по пути в магазин, я очень был удивлен ценами на лампы в птф на приору, а еще был удивлен насколько все таки цены на ее отличаются в большую сторону, нежели на другие авто нашего Автоваза, а еще был удивлен насколько цоколь лампочки увеличивает ее цену (На десятке помню был цоколь Н1 и цена лампочек начиналась от 50 рублей)
После этого направился в гараж на ее замену.
Приехав в гараж, думал поменяю ее за пять минут, как было на 10-тке, а нифига, оказывается чтобы на приоре с SE бампером, чтобы заменить лампу нужно снимать сам бампер, иначе хрен подлезешь к туманке, и тем более к самой лампочке.
После снятие бампера, меня ожидал небольшой шок, который я в нем нашел, а именно огромная стрекоза, от которой я охренел на несколько минут.
Как оказалось, провод который шел к туманке окислился немного (напомню, когда я менял обычный бампер старого образца на SE.то мне пришлось удлинять немного проводку, так как туманки на старом бампере расположены иначе, чем на новом, поэтому и были совершены данный манипуляции).Я избавился от старого провода, и прокинул новый.
Всем ребят удачи, и хорошего настроения у ваших машинок, и чтобы не подводили.
Цена вопроса:Лампа Старвольт H11 — 163 рубля
