С завода на Lada NIva Travel (ранее ШевиНива), Niva Legend (ранее 4×4, 2121, 2131) устанавливается гидравлический натяжитель цепи ГРМ. Одной из популярных и простых доработок считается замена гидронатяжителя цепи на механический (автоматический). Разбираемся, зачем это нужно и как заменить его самому.

Назначение башмака натяжителя цепи

На ранних моделях двигателей ВАЗ (2101 и 2103, устанавливаемые на все модели ВАЗ «Классика», а также 21213 и 21214, устанавливаемые на автомобили «Нива») используется цепной привод газораспределительного механизма, который имеет ряд неоспоримых преимуществ перед приводом на основе ремня. В частности, цепь снижает вероятность проскальзывания и нарушения фаз двигателя, она надежнее и долговечнее, позволяя реже выполнять техническое обслуживание ГРМ. Однако нормально работает такой привод только в том случае, если цепь имеет постоянное натяжение с определенным усилием. Эта задача решается с помощью системы из двух основных деталей — натяжителя цепи и башмака натяжителя.

Натяжитель и башмак натяжителя решают несколько задач:

– Обеспечивают оптимальное натяжение цепи ГРМ во всем диапазоне часты вращения коленвала; – Компенсируют ослабление натяжения цепи при ее растяжении (в автоматическом режиме или при ручной регулировке); – Равномерное распределение нагрузки от толкателя по участку цепи, снижая степень ее износа.

Натяжитель устанавливается со стороны восходящей ветви цепи между шестерней коленвала и шестерни распредвала. Между натяжителем и цепью находится подвижный башмак (имеет одну точку опоры и может качаться), который воспринимает усилие от натяжителя и распределяет его по цепи. Башмак натяжителя цепи играет важную роль в работе ГРМ, поэтому рассмотрим эту деталь подробнее.

Составляющие и принцип действия гидронатяжителя

При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.

При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.

Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.

Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.

Типы и конструкция башмаков натяжителей

На двигателях ВАЗ-2101, 2103, 21213/21214 всех модификаций используются башмаки натяжителей скольжения — цепь скользит по их поверхности, имеющей антифрикционное покрытие. Сегодня можно встретить два типа башмаков, отличающихся материалами изготовления:

– Башмаки старого образца — металлические с антифрикционным покрытием; – Башмаки нового образца — пластиковые цельнолитые.

Башмаки натяжителя старого образца имеют крайне простое устройство. Основу детали составляет гнутая стальная пластина, на одном торце которой выполнена петля для монтажа на двигатель. С внешней (выпуклой) стороны на пластину нанесен слой пластика, которым башмак и скользит по цепи. С внутренней стороны, ближе к законцовке башмака, с помощью двух клепок крепится кронштейн — упор для натяжителя.

Башмак нового образа — это цельнолитая пластиковая деталь, имеющая дугообразную форму с отформованным кронштейном под упор натяжителя и петлей для монтажа на двигатель. Для повышения прочности и надежности в теле башмака выполняются ребра жесткости.

По применимости башмаки натяжителей делятся на несколько групп:

– Башмак типа 2101-1006090 — используется на двигателях ВАЗ 1200 и 1300. Отличительной деталью данного башмака является полукруглая выемка в верхней части кронштейна (упора толкателя); – Башмак типа 2103-1006090 — используется на двигателях ВАЗ 1500 и 1600. Отличительной деталью башмака данного типа является полукруглая выемка в нижней части кронштейна (со стороны петли); – Башмак типа 21213-1006090 — используется на двигателе ВАЗ-21213 (1700). Не имеет меток, отличается увеличенным размером; – Башмак типа 21214-1006090 — современный пластиковый башмак, используемый на двигателях ВАЗ-21214 и некоторых других 1700.

Также в 1970-х годах выпускался универсальный башмак натяжителя, однако сегодня его найти невозможно.

Башмак натяжителя устанавливается под крышкой привода ГРМ, он монтируется на двигатель с помощью одного болта сложной формы, который одновременно играет роль оси. Такой болт обеспечивает надежный монтаж башмака, но при этом препятствует чрезмерной затяжке и заклиниванию детали в процессе работы.

Цепь ГРМ

Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.

Замена

Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:

Устанавливаем машину на яму
Демонтируется защита мотора с пыльником
Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
Сливаем тосол и демонтируем радиатор и вентилятор
От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
Отодвинув генератор снимаем ремень
Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
Демонтируем натяжной и обходной ролик ремня
Снимаем все мешающие патрубки
Накрываем головку цилиндров чтобы в него не попал мусор
Открутив болты крепления извлекаем шестерню распределительного вала
Снимаем масляную трубку вместе с гидронатяжителем
Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
Берем новый сальник и устанавливаем его на крышку ГРМ

Установка

Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:

Берем болт крепления и устанавливаем на башмак
Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником

Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:

Вначале на шестерню коленчатого вала
После этого на масляный насос
И в завершение на распределительный вал

Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле. Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей.

Регулировка по меткам производится в несколько этапов:

Подготавливается весь необходимый инструмент
Автомобиль устанавливается на яму
Отключается вентилятор и откручивается крепление радиатора
Снимаем крышку клапанов

Когда все подготовительные этапы проделаны делается следующая регулировка:

Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
Демонтируем натяжитель.
Тянем цепь на себя и снимаем со звездочки
Что бы произвести ее регулировку перемещаем ее на один зуб
Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой

Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя.

Вопросы обслуживания и замены башмаков натяжителей автомобилей ВАЗ

Башмак натяжителя в процессе эксплуатации не требует технического обслуживания. Однако с течением времени накладка башмака (или рабочая поверхность пластикового башмака) изнашивается и теряет свои характеристики, такой башмак уже не может обеспечить натяжение цепи с необходимым усилием и требует замены. О необходимости выполнить замену башмака свидетельствует характерный шум цепи, в запущенных ситуациях цепь и вовсе может проскакивать. Также следует выполнять замену башмака и в случае его деформации или механического повреждения (это обнаруживается только при ремонте или обслуживании двигателя, когда демонтируется крышка привода ГРМ).

Замена башмака натяжителя — не самая простая операция, поэтому к ней следует подходить ответственно. В общем случае работа выполняется в следующем порядке:

Демонтировать с силового агрегата грязезащитный щиток;
Снять ремень привода генератора;
Демонтировать вентилятор в сборе с кожухом и электромотором;
Демонтировать гайку крепления шкива коленвала, снять шкив;
Ослабить крепление поддона со стороны привода ГРМ;
Выкрутить болты крепления крышки привода ГРМ, аккуратно снять крышку (при этом следует отверткой поддеть крышку, чтобы ее нижняя кромка вышла из-под поддона);
Выкрутить болт крепления башмака натяжителя, снять башмак;
Установить новый башмак;
Установить все снятые детали в обратном порядке.

После установки нового башмака следует выполнить регулировку натяжения цепи, что выполняется с помощью натяжителя.

При своевременной замене башмака натяжителя привод ГРМ автомобилей «классического» семейства ВАЗ будет работать уверенно и надежно, обеспечивая качественное функционирование двигателя в любых условиях.

Расположение и Замена

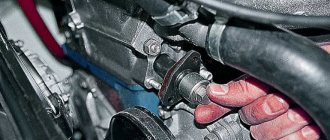

Данная деталь расположена с пассажирской стороны в подкапотном пространстве на двигателе под патрубками системы охлаждения.

В случае большого растяжения его необходимо заменить на новый, для этого нужно провести следующий порядок действий:

Берем ключ на десять и откручиваем трубку благодаря которой в натяжитель поступает жидкость
Затем этим же ключом откручиваем пару гаек которые крепят данную деталь к корпусу двигателя
После этого устройство нужно вытащить месте с прокладкой, которую необходимо так же заменить на новую

Ремонту старый гидронатяжитель цепи Нива Шевроле не подлежит поэтому его придется менять на новый.

Сборка

Чтобы произвести обратную сборку проделываем следующие действия:

Берем новую деталь, и останавливаем на свое место
Берем два болта и прикручиваем устройство к двигателю
Присоединяем трубку по которой происходит подача жидкости

Ближе к ста тысячам пробега, даже если будут отсутствовать посторонние шумы в районе двигателя, то в любом случае деталь нужно проверить на наличие растяжения и повреждений.
