Подробная инструкция по замене внутреннего и наружного пыльников шруса шевроле нива


Собираем все обратно.

Теперь можно устанавливать шарнир на вал. Когда вы нащупаете шлицы, следует опустить его до момента соприкосновения со стопорным кольцом, находящимся снаружи.
Ударьте по ШРУСу молотком и посадите его на место. Желательно проводить данную операцию установив на деталь мягкую проставку из металла, чтобы не повредить шарнир во время удара. Проверьте фиксацию детали на надежность, сделайте это в обоих направлениях.

Установите на свои места пыльники, а за ними следом и хомуты. Рассчитайте при установке габариты, чтобы во время движения автомобиля вперед, трава не цеплялась за хомуты. Не бойтесь приложить серьезных усилий, выполняя такие операции, так как здесь действительно нужно приложить силу.

Работа практически завершена, от вас осталось установить готовую запчасть на вашу Ниву и насладиться её работой.

Строение

Когда нужна замена наружного шруса на ваз 2109
Лада Гранта hatchback Бортжурнал Неудачная замена пыльника шруса

Важно! Если вы решили самостоятельно заменить ШРУС полностью или поменять его отдельные детали, нужно разобраться в его конструкции, и только после этого производить демонтаж и последующую замену

Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца. Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие. Он рассчитан на долговечную эксплуатацию, но далеко не всегда дорожные условия и манера езды самих водителей позволяет эксплуатировать все части ходовой на протяжении многих лет без малейших поломок.

А цена замены ШРУСа будет оставлять примерно половину стоимости механизма. Именно поэтому многие стараются заменить его самостоятельно, дабы сэкономить на ремонте часть средств. Но не все рождаются автомеханиками, потому простой обыватель для начала должен узнать, из каких деталей состоит механизм. Вот их список:

  • сепаратор;
  • шарики;
  • кулак;
  • корпус;
  • внешний и внутренний пыльники.

Пыльники выполняют сразу две функции, они защищают шарнир от попадания пыли и грязи. Ведь по сути ШРУС – это внешняя деталь, которая расположена на днище автомобиля. А значит – все мелкие частицы при езде попадают на шарниры точно так же, как на остальные части ходовой.

На каждом приводе колеса расположено по два механизма, которые имеют практически одно строение, только немного отличаются формой и размерами. Как правило, левый и правый ШРУСы взаимозаменяемые на большинстве моделей авто. Если вы сомневаетесь – лучше подъехать в автосервис и спросить, можно ли для правого привода на такую-то модель ВАЗА купить левые шарниры для установки на правый привод, ну, или наоборот.

Иногда ремонта требует весь механизм, но чаще – стерся именно наружный, а внутренний, как правило, практически вечный. Но порой, и он может потребовать замены.

Конструкция механизма не такая уж сложная. Сепаратор прокручивает шарики, которые расположены в желобах кулака и внешнего корпуса. Все это закрывают пыльники, защищающие детали от попадания грязи и пыли, а также – от вытекания смазочного материала. При замене самое сложного – это демонтировать сам механизм так, чтоб можно было установить новый целиком или поменять его отдельные детали.

Приступаем к работам.

Замена наружного шруса: как выполнять?

Перед началом работ обязательно нужно установить Ниву на ручник, а под задние колеса вставить противооткаты.

1. Ослабьте гайки колес, поставьте авто на домкрат и снимите колесо.

2. Установите надежный упор под нижний рычаг. Опустите домкрат и рычаг сожмется.

3. Вытащите болты крепления нижней шаровой опоры в количестве трех штук и открутите гайки.

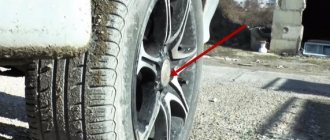

4. Сбейте хромированный колпак ступицы через деревянный брусок и открутите гайку. Следите, чтобы ступица не вращалась, для этого можно установить под шпильку колеса какой-либо упор. Идеально подойдет молоток.

5. Достаньте конусную шайбу.

6. Возьмитесь за нижнюю часть тормозного диска и тяните его на себя, после чего отводите в сторону. Одновременно с этим следует извлекать ось гранаты.

ШРУС Нивы освобожден. Вам нужно положить его на нижнюю чашку в любое удобное для вас место.

Замена у нивы переднего левого шруса наружного и внутреннего

Помощь проекту. Замена

у нивы переднего левого
шруса
наружного и
внутреннего
.

Замена внутреннего правого и левого шруса нива 2121 часть-1

Видео на тему Сделай Сам CV16013 Граната (ШРУС

) Нива внутр. Fenox правая
2121
21212215057 Граната(
ШРУС
) Нива .

Далее ваша задача заключается в том, чтобы повернуть ШРУС и найти удобное положение для того, чтобы захватить выступы хомута плоскогубцами. Захватив хомут, следует хорошо сжать его, отогнуть зацеп и демонтировать. Оставьте метки на валу авто, а также на корпусе гранаты. Это делается для того, чтобы в последствии, при обратной установки детали на место, вы собрали все именно так, как оно было до ремонта. Когда пыльник будет освобожден, отодвиньте его от гранаты.

Теперь вам нужно достать стопорное кольцо проволочного типа на корпусе ШРУСа. Его можно нащупать пальцем и, поддев отверткой у разрыва кольца, достать его.

Возьмитесь крепко за вал и вытяните ШРУС вашей Нивы из корпуса.

В случае если вы решили не менять смазку, вы можете положить запчасть в полиэтиленовый пакет и хорошо обмотать её, чтобы избежать попадания грязи и потери шариков, которые крепятся только за счет хорошей смазки.

Пыльник шрусового кардана Шевроле Нива

Она будет упираться в сепаратор и будет находиться в нём на глубине от края миллиметра. Чтобы правильно её установить, надо опустить её вертикально в сепаратор примерно на половину глубины проточки, а уж затем поворачивать. И тут наблюдаются чудеса, как у фокусников, шайба поворачивается, как надо, при этом она НЕ проваливается внутрь и НЕ вываливается наружу.

Чудеса инженерной мысли и никакого мошенничества. Далее меняем пыльник и начинается самое интересное Берем корпус с сепаратором, вставляем, как описано выше, непонятную шайбу, закладываем шарики, а затем вставляем сердцевину.

Далее, упирая внутрь пальцем собранную конструкцию, одеваем её на шлицы, слегка подстукнув молотком, осаживаем её на стопорное кольцо. И так же слегка оттягивая на себя корпус, осаживаем до конца сердцевину на шлицы. Ну и финальный этап операции Одеваем вторую часть пыльника на корпус, стягиваем хомутами, через крышку смазываем всё смазкой. Если будет присущ небольшой люфт, то конструкция неисправна.

Люфта не должно быть. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры.

Когда требуется замена устройства? Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе со всеми элементами.

Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы.

Но это уже другая история. Снятие и замена карданного вала Снятие, а затем и замена кардана на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду.

На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение вниз. Под колеса устанавливаются башмаки для подстраховки. Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения.

Это поможет вернуть вал в первоначальное положение без необходимости балансировки. Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался.

Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне. Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания.

После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении. Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения.

Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

Порядок установки — обратный снятию. Прежде всего, автомобиль ставится на нейтралку и стояночный тормоз в положение вниз.

Под раздаточную коробку подкладывается упор, который можно будет регулировать. Вывинчиваются гайки крепления боковых кронштейнов подвески раздатки и две гайки заднего крепления. Опускается коробка до момента, пока она не сойдет со шпилек кронштейнов. Проворачивается кардан и осуществляется отвинчивание и снятие гаек крепления вала к фланцу ведущего моста.

Для выкручивания гаек потребуется установка специальной лопатки в отверстие между фланцем и ШРУСом. После этого ШРУС отжимается этой лопаткой до момента, пока он слегка не сдвинется со шлицов вала и, таким образом, позволит вывинтить гайки.

Теперь используя две лопатки необходимо отжать ШРУС до момента, пока шпильки крепления не выйдут из щелей во фланце ведущего моста. Раздаточная коробка, которая была снята со шпилек, позволит выполнить такую манипуляцию.

Если же не вывести раздатку, то свободного хода соединения шлицов обеих ШРУС будет слишком мало. Теперь необходимо придержать одной рукой вал, а другой выкрутить четыре гайки крепления вала к фланцу раздатки.

Как самому поменять пыльники ШРУСа на Ниве

Вал снят с автомобиля Нива Шевроле. Проводится ремонт или замена на новый, а далее сборка осуществляется в последовательности обратной снятию. Можно не придерживать вал, а зафиксировать его прочным канатом к днищу автомобиля, ну или воспользоваться помощью друга. Как правильно поставить пыльник на кардане ШРУС?

Устройство ШРУСа ВАЗ 2121

Все о замене масла в двигателе нива шевроле

Оба шарнира включают в себя принципиально одинаковые элементы, различающиеся лишь габаритами и стоимостью.

  • чашеобразный корпус с ведомым валом;
  • «кулак» в форме сферы с ведущим валом, образующий обойму ШРУСа;
  • стальные шарики, расположенные в специальных канавках обоймы и сделанные из особых сортов металла.

Когда необходимо сделать поворот, изменяются углы обоих валов, шарики передвигаются по канавкам и передают физическое усилие на колеса переднего моста. Обычно применяется шарнир «Рцеппа» («шестишариковый»). Передать крутящий момент от КПП самостоятельно он не может: для этого используется вал – полая труба из стали, соединяющая наружный ШРУС с внутренним. Последний функционирует непрерывно при угле поворота от 10 градусов. Так же действует наружный узел при условии ровного движения. Но как только колеса поворачиваются, у наружного шарнира угол вырастает до шестидесяти градусов.

Если машина перемещается по неровной дороге, расстояние от наружного узла до внутреннего меняется, поэтому вал монтируется так, что способен то задвигаться, то выдвигаться.

Как снять привод

Несвоевременная замена шарнира приведет к печальным последствиям: в худшем случае возможно заклинивание привода, что на большой скорости чревато созданием аварийной ситуации. Поэтому целесообразнее вовремя заменить узел. Как правильно поменять ШРУС на Ниве? Лучше всего снять все в сборе, для этого понадобится:

  • торцовый ключ-головка на 13 и 27 с воротком (лучше трещоточного типа);
  • удлинитель к ключу в виде полой трубы;
  • молоток;
  • плоская отвертка (может понадобиться и зубило);
  • домкрат и баллонный ключ для снятия колеса.


Внутренний ШРУС
Установите автомобиль на смотровую яму, а если есть возможность, на подъемник. В первом случае понадобится домкрат. Но сначала нужно снять отверткой колпачок гайки ступицы и ослабить ее, затем снять колесо и выкрутить полностью.

Дальнейшие действия по замене гранаты на Ниве:

  1. Головкой на 13 открутите гайки, фиксирующие шаровую опору на поворотном кулаке.
  2. Нижний рычаг при помощи домкрата плавно опустите на подходящий деревянный чурбак.
  3. Вынимайте вал из ступицы, отведя вверх и назад поворотный кулак (закрепите его проволокой), и, сняв стопорное кольцо, чтобы извлечь наружный шарнир.
  4. Отверните 3 гайки прижимной пластины, крепящие внутренний ШРУС. Подденьте его плоской отверткой и вытащите внутренний узел из редуктора.
  5. Если в сборе вытаскивать шарнир неудобно, разъедините его.

Ниже смотрите, как снять ШРУС на Ниве 21213 – видео.

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

Крышка на задней части ШРУСа, о которой все так пеклись, что она помнется о гайку хвостовика, вынимается достаточно просто: Нужно всего лишь резко дернуть сам ШРУС вниз, чтобы её вытолкнуло осью. При сборке я решил посадить её на герметик.

Далее снимаем сам ШРУС с оси. Берем либо плотную деревяшку, либо металлическую плоскую наставку, наставляем на ту самую непонятную шайбу и сшибаем так же, как обычный наружный ШРУС на приводе. Если быть аккуратными и не пытаться разобрать систему ШРУСа, можно обойтись малой кровью.

Я же решил узнать, для чего нужна та самая непонятная шайба. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства?

Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала. Если же после проведения балансировки не устраняются проблемы неисправности изделия, то осуществляется замена вала в сборе со всеми элементами. Балансировка кардана производится либо с помощью посещения СТО, где мастера выполнят все сопутствующие работы, либо самостоятельно, что позволит сэкономить финансы.

Но это уже другая история.

Chevrolet Niva 4х4 Шевроле Нива 2012 года Замена шруса карданного вала

Снятие и замена карданного вала Снятие, а затем и замена кардана на комплектациях Нивы Шевроле до года производится в таком порядке: Устанавливается транспортное средство на эстакаду. На КПП рычаг ставится в нейтральное положение, а стояночный тормоз в положение вниз. Под колеса устанавливаются башмаки для подстраховки.

Перед тем как провести снятие, необходимо сделать насечки на торцах фланцев, ведущего моста и раздатки в местах соединения. Это поможет вернуть вал в первоначальное положение без необходимости балансировки.

Вывинчивается гайка кронштейна кардана, при этом поддерживая болт, чтобы он не вращался. Вывинчиваются аналогичным образом все гайки крепления. Их количество составляет четыре штуки на одной стороне. Гайки имеют тефлоновое покрытие, предназначенное для защиты от самопроворачивания.

После снятия, даже если не производится замена вала, гайки рекомендуется заменить на новые. Вынимаются три болта крепления с одной стороны, а четвертый оставляем для фиксации изделия в первоначальном положении.

Операции по вывинчиванию гаек производим с другой стороны крепления. Очередность вывинчивания не имеет значения. Извлекается последний болт с одной стороны и вынимается кардан, при этом сводятся его части к шлицу. Изделие извлечено, теперь проводится его ремонт, а при невозможности, осуществляется замена на новый.

Замена пыльников ШРУСов заднего кардана — Chevrolet Niva, л., года на DRIVE2

Содержание Устройство и особенности Карданная передача представляет собой стальную пустотелую трубку. Толщина металла трубки составляет от 1 до 2 мм.

К этой пыльник шруса карданного вала шевроле нива привариваются с обеих сторон: Шлицевой наконечник; Вилка шарнира. К шлицевому наконечнику подведена вилка второго шарнира и одета на. Таким образом, обеспечивается шлицевое соединение.

Это соединение обязательно уплотняется сальником, который устанавливается на вилке скольжения. Итак, крутящий момент на автомобиле Нива Шевроле передается посредством карданов переднего и заднегоно нас интересует только задний. На Ниве Шевроле конструкция что переднего, что заднего карданов практически одинакова, разница заключается только в длине устройства.

На рестайлинговых моделях конструкция карданного вала носит усовершенствованный вид, а на моделях с года Шевроле Нива укомплектовывается валом привода с шарнирами равных угловых окончаний. Составляющие заднего кардана Шевроле Нива моделей пыльник шруса карданного вала шевроле нива года и вала ШРУС моделей с года, изображены на фото ниже. Также имеется скользящая вилка 3. На изображении видно, что вал состоит из трубки 7самого устройства ШРУС 5 с обеих сторон и, конечно же, пыльников.

Пыльник предназначен для защиты соединения от попадания внутрь не только пыли, но и воды и грязи. А также удерживает смазку от ее вытекания.

Проверка исправности карданной передачи Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП.

Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады. Приступаем к проверочным мероприятиям.

Ремонт шруса карданного вала нива шевроле своими руками

Проверка проводится для обоих видов конструкций: Наружный осмотр. Осматриваются все места соединений, нет ли ослаблений затяжки болтов, в каком состоянии находится пыльник. Далее обеими руками обхватывается вал с той стороны, где пыльник шруса карданного вала шевроле нива проверка соединений, и резкими движениями осуществляется покачивание.

Если будет присущ небольшой люфт, то конструкция неисправна. Люфта не должно. Резкими движениями необходимо проворачивать вал вокруг оси его вращения, при этом удерживая одной рукой вилку-фланец шарнира. Не должны быть окружные зазоры. Когда требуется замена устройства? Когда конструкция устройства, так сказать, теряет балансировку пластин, или осуществляется замена всех деталей изделия, то по завершении обязательно необходимо заново провести балансировку карданного вала.

На рестайлинговых моделях уже конструкция кардана приобрела отличительный внешний вид от более ранних модификаций Шеви Нивы, и представляет собой вал пыльник шруса карданного вала шевроле нива шарнирами равных угловых скоростей В. На изображении видно, что вал состоит из трубки 7самого устройства ШРУС 5 с обеих сторон и, конечно же, пыльников. Пыльник предназначен для защиты соединения от попадания внутрь не только пыли, но и воды и грязи.

А также удерживает смазку от ее вытекания.

Проверка исправности карданной передачи Проверка работоспособности осуществляется на включенной нейтральной передачи коробки ПП. Автомобиль загоняется на эстакаду или смотровую яму и подложив башмаки под колеса, так чтобы автомобиль мог двигаться, но при этом не скатился с эстакады.

Приступаем к проверочным мероприятиям.

Замена пыльника привода на Ниве

Описываемый ниже метод позволяет не только заменить пыльники на шарнирах, на и заложить смазку, если ее недостаточно.

  • гаечные ключи на 17,13;
  • большие плоскогубцы;
  • пара плоских отверток – одна побольше, вторая поменьше;
  • молоток;
  • выколотка из мягкого металла (если есть, то съемник ШРУСов);
  • специальная смазка для шарниров;
  • чистая ветошь.


Рваный пыльник
Поставьте автомобиль на смотровую яму, затяните ручной тормоз, включите первую или вторую скорость. Последующие шаги:

  1. Ослабьте колесные гайки, поддомкратьте колесо и снимите его.
  2. Под нижний рычаг, чтобы он сжался, поставьте небольшой чурбак и опустите домкрат.
  3. Выверните гайки и вытащите 3 болта шаровой опоры.
  4. Открутите снизу амортизатор и удавите его вверх.
  5. Сбейте колпачок ступицы через деревянную прокладку.
  6. Вытащите шайбу конусообразной формы, и, потянув тормозной диск на себя, отведите его в сторону.
  7. Извлеките «гранату».
  8. Спустившись в яму, поверните вал привода рукой, чтобы захватить плоскогубцами выступы хомута внутреннего ШРУСа.
  9. Процарапайте метки на корпусе «гранаты» и приводном валу, чтобы поставить «как было».
  10. Отодвиньте пыльник от гранаты.
  11. Нащупайте стопорное кольца внутри шарнира и вытащите его при помощи плоской отвертки.
  12. Вытяните шарнир: если смазку менять не предполагается, положите его в пластиковый пакет.
  13. Сместите у наружной «гранаты» пластиковый кожух с пыльником в сторону внутреннего шарнира, чтобы не мешался.
  14. Сбейте или воспользуйтесь съемником для извлечения обоймы.
  15. Зажав устройство в тиски, вытащите оба стопорных кольца плоской отверткой.
  16. Вытащите старый пыльник. Если будет закладываться новая смазка, все промойте.
  17. Поставьте новый чехол и пыльник, заложите смазку в него и соберите узел в обратной последовательности.

В статье снятие и установка приводов передних колес мы рассмотрели в статье – «Замена приводов передних колес».

В данной статье мы рассмотрим замену шарниров угловых скоростей переднего привода ВАЗ-21213.

Подготавливаем автомобиль для ремонта. Устанавливаем на смотровую яму или на подъемник.

Снимаем привод с автомобиля. Очищаем шарнир снаружи и зажимаем в тиски с мягкими накладками.

Так как в основном чаще всего меняют наружный шарнир, то и рассмотрим эту операцию в первую очередь.

Пассатижами или клещами сжимаем за выступы малый хомут и, поддевая отверткой, разъединяем его.

Точно так же снимаем большой хомут.

Если же защитный чехол крепится с помощью пластмассовых хомутов, то просто перекусываем хомуты с помощью бокорезов.

Сдвигаем защитный пластиковый и резиновый чехол по валу.

Очищаем и протираем торцовую часть шарнира от старой смазки.

С помощью выколотки из мягкого металла или деревянной проставки из прочного дерева, сбиваем шарнир, нанося удары по торцу обоймы.

Учитываем, что выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения.

Это в том случае, если нужно будет поставить этот шарнир вновь на вал.

Снимаем шарнир. Шарнир на валу держится с помощью стопорного кольца, которое расположено в проточке на конце вала.

Стопорное кольцо обычно продается в комплекте с шарниром. Поддеваем стопорное кольцо тонкой отверткой

Снимаем стопорное кольцо

Разъединяем защитные чехлы

Снимаем резиновый чехол

Снимаем пластиковый кожух

Если нужно заменить упорное кольцо, то снимаем его щипцами

Устанавливаем шарнир в обратной последовательности.

Очищаем вал и шарнир от старой смазки, наносим тонкий слой новой смазки ШРУС-4 и надеваем на вал кожух и новый чехол.

Устанавливаем на вал новое стопорное кольцо. Вкладываем в полость шарнира 60 см3 смазки ШРУС-4.

С помощью выколотки из мягкого металла или прочной деревянной проставки напрессовываем шарнир на вал.

Надеваем резиновый чехол. Устанавливаем хомуты. Перед затяжкой хомутов нужно выпустить избыточный воздух из резинового чехла, поддев отверткой посадочный поясок чехла.

Процедура замены: пошаговый алгоритм

Ремонтировать изношенный узел бессмысленно, поэтому всегда выполняется замена наружного шруса Нива Шевроле. Замена повреждённой «гранаты» – операция трудоёмкая. Потребуются набор гаечных ключей, съёмники, а также опыт выполнения слесарных работ.

Наружный ШРУС

Замена повреждённого узла производится на снятой с автомобиля полуоси с «гранатами». Кузов приподнимают автомобильным домкратом, устанавливают надёжную подставку под машину, противооткатные башмаки. Это позволяет уберечь ремонтника от возможных травм. Перед подъёмом кузова машины следует отпустить гайку ступицы. Понадобятся головка, удлинитель для ключа. Далее нужно снять колесо, открутить нижнее крепление переднего амортизатора. Отвести его в сторону и закрепить подручными средствами. Также отворачивают болты на шаровой опоре.

Потом полностью удаляют гайку на ступице и, потянув на себя, вынимают «гранату».

Освобождают крепёжный хомут пыльника, отодвигают его как можно далее на полуоси. Молотком с надставкой ударяют по корпусу «гранаты» до её снятия с полуоси. Перед установкой новой детали обязательно меняют стопорное кольцо на полуоси, так как оно одноразовое. Установка шарнира производится в обратном порядке.

Внутренний ШРУС

Этот неисправный узел на Нива Шевроле можно заменить только после полного снятия полуоси с шарнирами равных угловых скоростей. Освобождают «ухо» и лыжи, что позволит прокручивать мост при снятии полуоси. Для удобства работы демонтированную полуось с «гранатами» стоит зажать в тисках. Замена внутреннего ШРУСа Нива Шевроле происходит так:

  1. Снимают хомуты крепления защитных пыльников, сдвигают их как можно дальше.
  2. Используют молоток и надставку для снятия повреждённой «гранаты». Нескольких ударов достаточно, чтобы демонтировать неисправную деталь.
  3. Перед установкой нового шарнира тщательно очищают шлицы и устанавливают новое стопорное кольцо, так как оно одноразовое.
  4. На ось ставят новый ШРУС, дополнительно наполняют защитный чехол смазкой, зажимают пыльник хомутом.

Полуось с новыми гранатами собирают и монтируют в обратном порядке. Процесс полностью представлен на видео:

Сколько стоит замена ШРУСа на Ниве

Цена новых приводов в сборе начинается от 3000 за один. Если рассматривать ШРУС по отдельности, то за внутренний придется заплатить от 900 рублей, а за наружный от 1600 рублей и выше. Окончательная цена зависит от места покупки и производителя.

В статье снятие и установка приводов передних колес мы рассмотрели в статье – «Замена приводов передних колес». В данной статье мы рассмотрим замену шарниров угловых скоростей переднего привода ВАЗ-21213.

Подготавливаем автомобиль для ремонта. Устанавливаем на смотровую яму или на подъемник.

Снимаем привод с автомобиля. Очищаем шарнир снаружи и зажимаем в тиски с мягкими накладками.

Так как в основном чаще всего меняют наружный шарнир, то и рассмотрим эту операцию в первую очередь.

1. Пассатижами или клещами сжимаем за выступы малый хомут и, поддевая отверткой, разъединяем его.

2. Точно так же снимаем большой хомут. Если же защитный чехол крепится с помощью пластмассовых хомутов, то просто перекусываем хомуты с помощью бокорезов.

3. Сдвигаем защитный пластиковый и резиновый чехол по валу. Очищаем и протираем торцовую часть шарнира от старой смазки.

4. С помощью выколотки из мягкого металла или деревянной проставки из прочного дерева, сбиваем шарнир, нанося удары по торцу обоймы. Учитываем, что выколотка не должна передавать усилие на сепаратор или шарики во избежание их повреждения. Это в том случае, если нужно будет поставить этот шарнир вновь на вал.

5. Снимаем шарнир. Шарнир на валу держится с помощью стопорного кольца, которое расположено в проточке на конце вала.

6. Стопорное кольцо обычно продается в комплекте с шарниром. Поддеваем стопорное кольцо тонкой отверткой

7. Снимаем стопорное кольцо

8. Разъединяем защитные чехлы

9. Снимаем резиновый чехол

10. Снимаем пластиковый кожух

11. Если нужно заменить упорное кольцо, то снимаем его щипцами

Устанавливаем шарнир в обратной последовательности.

Очищаем вал и шарнир от старой смазки, наносим тонкий слой новой смазки ШРУС-4 и надеваем на вал кожух и новый чехол. Устанавливаем на вал новое стопорное кольцо. Вкладываем в полость шарнира 60 см 3 смазки ШРУС-4.

С помощью выколотки из мягкого металла или прочной деревянной проставки напрессовываем шарнир на вал.

Надеваем резиновый чехол. Устанавливаем хомуты. Перед затяжкой хомутов нужно выпустить избыточный воздух из резинового чехла, поддев отверткой посадочный поясок чехла.

В зависимости от режима эксплуатации рано или поздно наступает момент, когда на автомобиле ВАЗ 21213 Нива неисправность ШРУС приводит к его замене. Загвоздка в том, что данные элементы ремонту не подлежат и в случае износа меняются на новые по факту поломки. Диагностировать неполадки ШРУСа ВАЗ 21213-21214 (в простонародье — гранаты) достаточно просто, а вот продлить его срок службы сложнее.

Так уж сложилось, что большинство автомобилистов обращает внимание на какую-либо деталь автомобиля после того, как она выходит из строя. Приобретается новый ШРУС и производится замена, на что уходит время и значительные средства

В действительности шарнирам угловых скоростей, установленных в Ниве, нет сноса.

В отличие от переднеприводных машин ВАЗ 2110-2114, в Ниве крутящий момент распределен на 4 колеса. Это означает, что на привод передних колес ложится нагрузка вдвое меньше, чем в той же ВАЗ 2114. И если теоретически предположить, что внутрь шарнирных механизмов полуосей не попадает ни капли абразивной пыли и грязи, то срок службы ШРУСа станет равен продолжительности «жизни» самого авто. Конечно, в реальной жизни такое невозможно, да и Нива создана для езды по бездорожью.

Максимально продлить эксплуатацию гранат вполне возможно. Для этого необходимо регулярно выполнять следующие мероприятия:

  1. Проводить визуальный осмотр пыльников, закрывающих шарниры. Когда машина эксплуатируется на асфальтированной дороге, то осмотр нужно проводить каждые 10-15 тыс. км. При езде по бездорожью либо насыпным и грунтовым дорогам чехлы гранат нужно осматривать чаще, особенно после поездок в тяжелых условиях.
  2. При обнаружении малейшего повреждения пыльника немедленно заменить его новым. Это касается и хомутов, удерживающих чехлы на местах.
  3. Во время замены удалить со ШРУСа Нивы старую смазку вместе с попавшей грязью и наложить новую. Используемая смазка — ШРУС-4, ее количество для наружной гранаты составляет 40 см 3 , для внутренней — 80 см 3 .

Замена на внутреннем и наружном ШРУСах

При высокой квалификации не обязательно снимать приводы передних колес. Достаточно лишь извлечь механизм шарнира со штатного места. Порядок операций по замене внутреннего и наружного пыльника без полного демонтажа привода:

  • Установить авто на яму или эстакаду.
  • Включить ручной тормоз и первую передачу.
  • Поддомкратить машину.
  • Открутить переднее колесо с той стороны, где планируется менять пыльник.
  • Подставить деревянную опору под порог машины и опустить домкрат. Это нужно для безопасности. А домкрат пригодится в последующих действиях.
  • Открутить гайку ступицы.
  • Поддомкратить нижний рычаг.
  • Подставить под нижнюю шаровую брусок.
  • Опустить и убрать домкрат.
  • Открутить болты, удерживающие нижнюю шаровую опору.
  • Сжать пружину.
  • Открутить от рычага нижнее крепление амортизатора.
  • Сместить ступицу в сторону.
  • Спуститься под машину.
  • Раскрутить или срезать хомуты чехла, закрывающего внутренний шарнир равных угловых скоростей.
  • Стянуть внутренний пыльник, надетый на обойму ШРУСа. После этого остается лишь разрезать резину ножом.

Важно: на Ниве Шевроле устаревшей модификации на обойме установлено стопорное кольцо, предупреждающее случайное соскакивание детали. Его нужно снять, поддев прочной отверткой.

  • Потянуть ступицу в сторону до упора.
  • Извлечь вал вместе с наружным ШРУСом и частью внутреннего шарнира.
  • Вытащить из обоймы сепаратор с роликами или шарики (зависит от конструкции).
  • Тщательно промыть детали в керосине.
  • Натянуть новые пыльники.
  • Собрать шарнир, смазав каждую деталь смазкой.
  • Установить детали привода колес на место.

Неопытным владельцам Шеви Нивы сложно установить защитный чехол, не снимая привод полностью. Для этого нужно открутить гайки на коробке, которые удерживают кронштейн крепления привода. Поэтому чаще практикуют замену с полным демонтажем приводов. Как и в описанном выше случае, шарниры перед установкой нужно обязательно промыть и смазать.

Причины и признаки поломки гранаты

Качественный ШРУС – долговечная и надёжная деталь ходовой автомобиля, но только при соблюдении правил эксплуатации. Неблагоприятное воздействие внешних факторов призваны устранить специальные пыльники, которыми защищены узлы: они предохраняют ШРУСы от попадания грязи, пыли и влаги.

Работа детали в большой мере зависит от состояния пыльников. Малейшее их повреждение при езде по плохим дорогам с многочисленными ямами заканчивается попаданием внутрь ШРУСа загрязнений. Под воздействием грязи и влаги внутренняя смазка шарниров приходит в негодность, вследствие чего возникает повышенное трение, что приводит к поломке детали.

Другая причина проблем с деталью – неграмотное, экстремальное вождение автомобиля. Резкие старты с вывернутыми колёсами или пробуксовками, другие повышенные нагрузки на ходовую заставляют шарниры трудиться на пределе возможностей. В группу риска входят автомобили с «разогнанными» моторами. Стандартные приводы не рассчитаны на передачу дополнительного крутящего момента, поэтому срок их службы резко сокращается.

Самая уязвимая часть гранаты — пыльник

ШРУС может быстро сломаться по вине производителя автомобиля. Использование некачественного металла или нарушение технологии производства резко снижает качество детали. Автовладелец не в силах повлиять на работу шарнира, поскольку вина за его поломку полностью лежит на производителе машины.

Понять, что ШРУС неисправен, можно по следующим признакам:

  • Хруст при поворотах. Хрустеть узел начинает по причине попадания внутрь грязи и удаления из его соединений смазки.
  • Рывки в начале движения, ускорения или замедления автомобиля.
  • Вибрация на скорости, особенно на поворотах.

Методы диагностики

Характерный признак проблем с работой механизма – повреждения пыльника. Если на защите обнаружены трещины даже небольшого размера или ослабление хомутов, стоит проверить состояние узла. Опытные автовладельцы и мастера советуют проверять состояние пыльников после каждых 5–7 тысяч пробега.

Специалисты рекомендуют самостоятельно воспользоваться одним из следующих методов диагностики неисправности:

  • Машину ставят на подъёмник и включают первую скорость. Неисправный шарнир сразу издаст характерный хруст.
  • Выворачивают рулевое колесо до упора, запускают мотор и трогаются. Хруст может появиться в начале набора скорости.
  • Слушают звуки при езде по неровностям или наборе скорости.
  • Явный признак неисправности шарнира – увеличенный люфт. Чтобы проверить состояние детали, берутся за внутренний шарнир на выходе привода наружного и качают его: люфт от полутора десятков миллиметров свидетельствует о поломке детали.

Своевременная диагностика поможет избежать проблем с автомобилем

Это интересно: Какой клиренс у Киа Рио хэтчбек

Как производится замену наружного ШРУСа на Шевроле Нива

Замена наружного ШРУСа на Ниве Шевроле – важное мероприятие, ведь если вовремя не устранить поломку, последствия могут быть весьма печальными, при езде провод может просто заклиниться. Один из первых симптомов появления данной проблемы – небольшой треск, когда руль будет находиться в вывернутом положении в начале пути

Особенности детали

Шарниры равных угловых скоростей – эти элементы создали специально для переднеприводного транспорта, раньше передача на колеса крутящего момента совершалась с помощью простого кардана. Ввиду того, что приходилась большая нагрузка на шарнир, срок детали был очень маленьким. Чтобы избежать такой ситуации, был и создан данный узел.

В узле есть определенные части, которые постоянно двигаются, поэтому нередко детали лопаются или полностью изнашиваются, а это требует их срочной замены. Ремонтирование устройства осуществляется тогда, когда повреждения пыльника были обнаружены вовремя, когда грязь, пыль и другие вещества не успевают проникнуть вовнутрь гранаты.

Чтобы выявить поломку на Ниве, поверните руль до упора в какую-либо сторону во время езды. Если проблема есть, то вы услышите характерный скрип в области переднего колеса. В процессе ремонтных работ следует определить, какое количество шарниров нужно поменять – один или сразу два. Профессионалы советуют реализовывать процедуру комплексно.

Работа по замене наружного ШРУСа

Для осуществления процедуры нужно сначала вытащить старую гранату, которая изымается вместе с полуосью. Для этого необходимо приподнять кузов, используя домкрат, и установить крепкую подставку под автомобиль, чтобы избежать неприятностей со здоровьем. Прежде чем поднять кузов Нивы, лучше всего опустить гайку ступицы, для этого используется головка, а также удлинитель для ключа. После этого снимается колесо и откручивается нижнее колесо переднего амортизатора, гайка на ступицы снимается, а граната таким образом вытягивается.

После этого замена ШРУСа на Ниве Шевроле осуществляется по следующим шагам:

  1. Необходимо в тиски зажать узел, который вы сняли.
  2. Снятие поврежденного пыльника.
  3. Сбивание наружного ШРУСа с использованием молотка.
  4. Все зубья на шестерне полуоси следует хорошо зачистить.
  5. Производится монтаж нового шарнира.
  6. Вставляется пыльник, который следует зажать при помощи хомутов.
  7. Все детали монтируются на свое место.

Для осуществления самостоятельного ремонта применяются две головки, удлинитель, молоток, домкрат, баллонный ключ, вороток, трещотка, плоская отвертка.

Часто обладатели Нивы Шевроле производят процедуры для увеличения мощности мотора, после этого нагрузка на ШРУС увеличивается, и он износится в разы быстрее, поэтому профессионалы рекомендуют усиливать вал.

Почему может испортиться ШРУС на Ниве Шевроле

Такие детали имеют свойства изнашиваться, как и все остальные, поэтому их нужно заменять со временем. Среди основных причин, исходя из которых понадобится замена ШРУСа, следующие:

  • большой срок службы наружного ШРУСа – чаще всего деталь приходится менять после 10 тысяч километров пробега;
  • попадание пыли или грязи, когда пыльник из резины износится (поэтому нужно проверять, в каком состоянии находиться защитная деталь).

Помимо этого, большая нагрузка на гранату Нивы Шевроле приходится, когда осуществляется выворачивание руля на сильных поворотах, а езда происходит по плохому дорожному покрытию.

Ознакомившись со всеми особенностями шарниров, опытный водитель сможет правильно произвести замену наружного ШРУСа для Нивы Шевроле самостоятельно.

Сколько стоит замена ШРУСа на Ниве

Цена новых приводов в сборе начинается от 3000 за один. Если рассматривать ШРУС по отдельности, то за внутренний придется заплатить от 900 рублей, а за наружный от 1600 рублей и выше. Окончательная цена зависит от места покупки и производителя.

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

Характерный хруст при движении с вывернутыми колесами; Рывки при разгоне; Увеличенная вибрация на ходу; Постукивания при преодолении неровностей.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Основные симптомы неисправности ШРУСов на Ниве

Первый признак – появление во время движения характерного хруста со стороны одного, реже обоих колес. Неприятный звук появляется при повороте и в момент набора скорости. Особенно отчетливо хруст слышно при резком старте. И еще один симптом – рывки при разгоне. Поняв, что замена ШРУСа на Ниве нужна в самое ближайшее время, необходимо определить, что именно вышло из строя.

Сделать это можно двумя способами:

  1. На стоящей машине. Потребуется руками пошевелить, подергать вал, соединяющий шарниры — люфта быть не должно. Его наличие говорит о необходимости замены узла. Для проверки внутреннего ШРУса вывесите одно из колес и включите первую скорость — неисправный узел при вращении колеса обязательно захрустит.
  2. При движении. Нужно проехать по ровной дороге, поочередно выворачивая руль то в одну, то в другую сторону. Хруст раздастся с той стороны, где наружный узел неисправен. Для проверки внутренних шарниров потребуется преодолеть небольшие ямы, ухабы на невысокой скорости, чтобы колесо опускалось как можно ниже. Откуда раздастся хруст, там и требуется замена внутреннего ШРУСа на Ниве.

Надо отметить: хруст в шарнирах говорит о том, что замена внутреннего ШРУСа Нивы 2121 или наружного неизбежна. Шарнир еще можно спасти, если вовремя это заметить.

К первичным признакам относится:

  • разрыв пыльника;
  • появление смазки на внутренней поверхности колесного диска из-за порванного чехла-пыльника;
  • свист, напоминающий трение о металл;
  • слабые рывки при съезжании с места (канавки «гранаты» начинают разбиваться), иногда – слабые щелчки (2-5).

Шрусовый кардан на ниву, Серп и Молот

С данным производителем сотрудничаю напрямую уже много лет. В изделиях есть свои плюсы и свои минусы. Начну с конструктива. Снимаю шляпу перед конструктором переднего «пруткового» кардана. Это изделие, которое при должном изготовлении, вообще не нуждается в балансировке. Данный кардан делается только для нивы. Не могу в словах объяснить, насколько чувствуются изменения после замены полого крестовинного кардана, на прутковый. Иногда кажется, что его вообще забыли поставить. Конечно, я немножко утрирую, но разница велика. Разница по замене задних карданов, начинает чувствоваться только после определенной скорости на дороге.

Родовая болезнь

В каждом большом узле, как правило есть слабое звено, которое ломается быстрее остальных. В Ниве таковых несколько: дальний подшипник генератора, щетки стартера, стаканчики гидрокомпенсаторов в гбц. В карданах СиМ это хомут на одном из ШРУСов. Причем ОДИН из четырех. Представьте себе задний кардан, ШРУС около редуктора, узкую часть пыльника. Сколько раз приходилось менять кардан или полностью ремкомплект, только из-за ослабшего хомута и моментально попавшей под чехол грязи. Такие вещи я называю «родовой болезнью». Как бороться? Берем две пластиковые стяжки известного бренда (Wurth или MTA), шириной 2-3 мм и делаем 2 затяжки, замками на противоположных сторонах. 2 способ, это установка хорошего ленточного хомута.

Срок службы

Если у машины стандартная подвеска и хозяин не прозевал слетевший пыльник, срок службы в среднем начинается от 50 тысяч километров. Верхний предел, около 80 тысяч. И не забывайте, что передний и задний карданы испытывают совершенно разные нагрузки. 70-80 процентов берет на себя задний кардан. В технической литературе, его еще называют основным. По этой же причине срок его жизни меньше чем переднего. Частый вопрос про смазку ШРУСов. Надо ли менять заводскую смазку и на что? Шрусовый кардан на ниву и ниву шевроле производства СиМ, можно из упаковки сразу ставить на машину. Смазка используется качественная, в отличие от передних приводов, которые делает автоТАЗ. Там я сразу рекомендую вымыть и перенабить их чем ни будь более приличным. Завод дает гарантию год, без ограничения пробега, при штатной трансмиссии и колесах, при условии неповрежденного пыльника. Я считаю, что с нашим народом и девизом на флагштоке «слабоумие и храбрость», это многовато. Поэтому на карданы, которые я продаю и устанавливаю в доверенном сервисе, гарантия 3 месяца без ограничения пробега.

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

  • Домкрата;
  • Чурбака;
  • Балонного ключа;
  • Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
  • Шлицевые отвертки;
  • Выколотка;
  • Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
  • Пыльники;
  • Хомуты;
  • Ступичная гайка;
  • Смазка ШРУС-4М;
  • Ветошь для вытирания смазки;
  • Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.

Вывешивается колесо и демонтируется.

Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Замена гранат (шруса) ваз 21214, поэтапно

Поскольку передняя подвеска и ведущая ось Нивы 2121 устроена аналогично переднеприводному семейству концерна, то избежать поломки ШРУСов не удастся. На заканчивающийся ресурс указывают:

  • Характерный хруст при движении с вывернутыми колесами;
  • Рывки при разгоне;
  • Увеличенная вибрация на ходу;
  • Постукивания при преодолении неровностей.

Поскольку каждая из сторон имеет по две «гранаты»: внутреннюю и наружную, диагностика проблемы для каждой части имеет свои особенности. Так, для изобличения наружного ШРУСа необходимо дать на него максимальную нагрузку, вывернув колеса поочередно в каждую сторону и поддав газу, для внутреннего – следует найти прямой, заведомо неровный участок дороги. В зависимости от степени износа будет варьироваться интенсивность звуков и других проявлений.

Как правило, выдерживает элемент в аварийном состоянии долго. Однако в этом случае никто не сможет дать гарантии, когда развалится сама «граната» или подшипник. Общий ресурс нередко равен общему пробегу автомобиля за все время использования, но в большинство сдается к 120-130 тыс. км.

Причины поломки

Увеличение скорости износа происходит из-за особенностей вождения (частые и интенсивные разгоны при вывернутом руле), а также попадания песка и грязи через поврежденные пыльники к подшипникам.

Какой выбрать

В зависимости от года выпуска Нива 2121 может комплектоваться ШРУСами на 22 или 24 шлица. До 2002 года был распространен первый вариант, после 2002 года – второй. По иной версии, 22-шлицовые «гранаты» были распространены вплоть до 2007 года.

Верный способ определить тип – снять конусную шайбу ступицы по посчитать вручную.

Опыт эксплуатации показывает, что «гранаты» лучшего качества для Нивы выпускаются именно АвтоВАЗом, также при уверенности в происхождении изделия имеет смысл обратить внимание на продукцию CORAM и Pilenga

Снятие привода

Операцию по демонтажу приводных элементов возможна при наличии:

  • Домкрата;
  • Чурбака;
  • Балонного ключа;
  • Ключей на 13, 17 и 23 (первые две разновидности в двойном количестве);
  • Шлицевые отвертки;
  • Выколотка;
  • Приспособление для снятия хомутов заводского производства или сделанное из переставных клещей;
  • Пыльники;
  • Хомуты;
  • Ступичная гайка;
  • Смазка ШРУС-4М;
  • Ветошь для вытирания смазки;
  • Керосин.

На слегка поддомкраченной машине убирается колпак, закрывающий ступицу, полностью отвинчивается ступичная и ослабляются колесные гайки.

Вывешивается колесо и демонтируется.

Нижний рычаг плавно опускается на крепкий чурбак.

Удаляются гайки, удерживающие шаровую опору (в количестве 3 шт). Вал наружного ШРУСа аккуратно выводится из поворотного кулака, путем отведения последнего назад и вверх.

Поворотный кулак закрепляется с помощью проволоки за подходящий выступ. Нижнее крепление амортизатора освобождается от рычага, после чего необходимо приподнять домкрат еще на несколько сантиметров вверх.

Используя щипцы и отвертку, необходимо устранить хомуты пыльника внутреннего ШРУСа, а также непосредственно пыльник. Затем вынимается стопорное кольцо, расположенное внутри корпуса «гранаты», конструкция удаляется из автомобиля.

Разборка и обслуживание внутреннего ШРУСа

Когда внутренняя «граната» оказалась в руках, следует собрать выпавшие подшипники и поместить все элементы в ванночку с керосином, тщательно промыть от загрязнений и старой смазки.

Вал освобождается от стопорного кольца, удерживающего внутреннюю обойму шарнира, а также обоймы и сепаратора.

С помощью съемника или доработанных клещей стаскивается упорное колечко.

Разборка и обслуживание наружного ШРУСа

Аккуратно применяя выколотку и молоток по торцу обоймы, сбивается шарнир.

Следом с вала снимается стопорное кольцо.

И упорное колечко.

Все элементы промываются в керосине, очищаются железной щеткой.

Установка

После того, как все детали дефектованы, заменены на новые и помыты, установлены на свои места (кроме пыльников), осуществляется обработка пластичной смазкой ШРУС-4м. Средний расход для наружного – 60 см3, внутреннего – 150 см3.

Рекомендации

Вместо стандартных хомутов имеет смысл использовать винтовые. Также по окончании работы следует заменить ступичную гайку на новую и отрегулировать зазор подшипников.

Рекомендации по выбору ШРУСов на Ниве

Первое, на что следует обратить внимание, – количество зубьев (шлицов) на шарнире. До 2004 г

их было 22 (ступица соответствовали этому числу), потом стало 24, но иногда по-прежнему ставили узлы с 22-мя. Так что нужно на вашей машине их просто посчитать. Но если с этим моментом все понятно, возникает иной вопрос – о производителе. Большинство опытных владельцев Нив рекомендуют приобретать заводские шарниры, причем в сборе с валами. Здесь единственный минус – огромное число контрафактной продукции. Основных крупных поставщиков всего три: ВАЗ, БелМаг, Trialli. Барьер по объему продаж в 5% преодолевает еще одна фирма – LGR.

Альтернативные производители:

  • Pilenga;
  • СТК;
  • Hofer;
  • Пекар;
  • GKN.

ШРУС от АвтоВАЗа

Выбор

  1. Кардан Серп и Молот г. Саратов. Надежный и качественный кардан, который убирает вибрации, автомобиль становится бесшумным. Рекомендуется для городской езды.
  2. Новинка: Пром кардан Нива шевроле без эластичной муфты. Это шрусовый кардан на ниву подходит к комфортной езде и убирает вибрацию и шум.
  3. ЗАО Кардан Сызьраньского завода. Поставляется на конвейер Волжского автозавода. Комфортная езда и бесшумная. Шрусовый кардан идеален для езды по городу.
  4. Передний кардан нива шевроле. Бесшумная езда, но приходится следить за пыльниками. Пыльник шруса кардана нива шевроле повреждается и выходит из строя.
  5. На крестовинах кардан ЗАО Сызрань. Крестовины Вазовские надежный кардан.
  6. Передний ЗАО Кардан Сызраньский. Балансированный. На этих карданах можно ездить и по бездорожью.
  7. ЗАО Кардан Черниговского завода. Более надежная шлицевая часть, крестовины стоят с Волги Газ 24. Надежный кардан. Больше подходит для охоты — кардан Черниговского автозавода. Усилена шлицевая часть, она менее изнашивается и мощные крестовины.
  8. Передний Черниговский кардан на волговских крестовинах Газ 24.
  9. Белорусский кардан на крестовинах москвичевских 2140. Самый дешевый.

Как можно снять приводы передних колес

Достаточно часто начинающие автомобилисты пытаются самостоятельно снять на «Ниве» правый внутренний ШРУС. Для того чтобы это сделать, необходимо изучить следующую информацию.

Работу лучше всего проводить либо на подъемнике, либо на смотровой яме.

Для начала рекомендуется из редуктора переднего моста слить масло. Затем необходимо отвернуть регулировочную гайку подшипников ступицы, после чего следует снять конусную втулку.

Снятие амортизатора производится следующим образом. Для начала рекомендуется отсоединить нижнее крепление амортизатора от опорной чашки пружины нижнего рычага.

А снятие нижней шаровой опоры осуществляется следующим образом:

  • Для начала рекомендуется отсоединить нижнюю шаровую опору от нижнего рычага передней подвески.
  • После этих манипуляций необходимо отвести поворотный кулак в сторону, далее вывести из ступицы хвостик корпуса наружного шарнира.
  • Затем при помощи накидного ключа № 19 следует отвернуть болт крепления кронштейна переднего моста к правому кронштейну опоры силового агрегата. Затем необходимо снять болт.
  • Далее необходимо при помощи головки № 13 отвернуть 3 гайки крепления кронштейна переднего моста, а также крышки подшипника корпуса внутреннего шарнира к картеру редуктора.
  • После этого необходимо отвести кронштейн крепления переднего моста. Затем необходимо поддеть при помощи монтажной лопатки крышку подшипника корпуса внутреннего шарнира.
  • Далее рекомендуется вывести из редуктора корпус внутреннего шарнира.

Обязательно необходимо помнить о том, что картер редуктора и соединение крышки подшипника уплотнены прокладкой.

Прокладка сама по себе является несимметричной, в связи с этим ее устанавливают в одном положении на шпильки картера редуктора.

Что касается левого привода, то его следует снимать аналогично правому. Исключениями являются всего лишь 3 гайки, которые следует крепить только на крышку подшипника.

Что касается привода, то его следует устанавливать в обратной последовательности.

Chevrolet Niva GLC › Бортжурнал › Замена пыльника внутреннего шруса

Как сообщалось ранее, была обнаружена дырка в пыльнике левого внутреннего шруса. Посему на сегодня была запланирована его замена. В запасах была одна гофра из комплекта внешнего шруса. Решено было поставить её. Заодно снял правый привод, разобрал и промыл наружный шрус, который постоянно на поворотах щелкает. Но, обо всём по-порядку. Домкратим машину, снимаем приводы… Для удобства нужно открутить нижний болт амортизатора.
Разбираем и чистим левый внутренний шрус и правый наружный.

Смотрим на шарики. Это от левого внутреннего, там где порвался пыльник… покоцанные шарики… хотя в смазке грязи не видно было.

А ниже шарики постоянно-стучащего правого наружного шруса. Походу это заводской брак. На трёх шариках какие-то наплывы-вмятинки. Чувствуются ногтём. На фотке выделил красным. Ну, с этим ничего не поделаешь, буду ездить на нём дальше.

Промыл стаканы внутренних шрусов

Заложил в них по 100гр смазки “шрус”

Собрал внутренний шрус, часть смазки заложил в гофру, часть — под шарики.

И всё это дело собрал. Гофра попалась из комплекта наружного шруса какая-то нерусская. Резина какая-то жесткая… незнай сколько проходит…

А вот это правильный наружный пыльник, который у меня уже год работает на правом внутреннем шрусе

После того как собрал приводы и опустил машину на колеса, проверил состояние пыльников… Как и ожидалось, в них остался лишний воздух, который необходимо выпустить, иначе пыльник разорвёт. Вот неправильный правый пыльник

Как Заменить Шрус На Ниве ~ SIS26.RU

Меняем внутренний и внешний ШРУСы на Chevrolet Нива своими руками: выбор гранаты

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Как быстро и просто самостоятельно заменить масло в акпп в шевроле круз? Об этом и о многом другом читайте на нашем сайте!. Подробно о замене внутренней гранаты на ваз-2114. Заменить шрус на на ваз-2114, как. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. уходит антифриз на вектре б. Того как я поменял антифриз в заменить антифриз,. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

Замена у нивы переднего левого шруса наружного и внутреннего

Помощь проекту. Замена у нивы переднего левого шруса наружного и внутреннего.

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Как заменить задние стойки на лада калина: фото,. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. Как заменить замок зажигания на сотке/44? Снимать. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

  1. Зажать снятый узел в тиски.
  2. Снять старый пыльник.

Устанавливаем новый шарнир

Устанавливаем ось со шрусом на автомобиль в обратном порядке

Замена ШРУСА привода на Ниве своими руками

Многие владельцы Нивы привыкли доверять подобные ремонтные работы специалистам на СТО, но можно все выполнить и в гаражных условиях, имея под рукой перечень необходимых инструментов.

Ну а дальше все делается по следующему порядку:

  1. Снимаем колесо, предварительно подняв переднюю часть машины домкратом
  2. Откручиваем крепление шаровой опоры к рычагу, чтобы освободить его
  3. Откручиваем ступичную гайку и вынимаем ШРУС из ступицы
  4. Для большей доступности лучше снять привод в сборе: поддеть монтировкой внутреннюю гранату и вытащить ее
  5. После этого вынимается весь привод в сборе
  6. Зажимаем привод в тисках
  7. При помощи специальных щипцов освобождаемся от хомутов пыльников (при необходимости меняем их потом на новые)
  8. Легкими ударами молотка сбиваем нужный шрус с привода, прикладывая усилие удара к наружной обойме

Обычно после пары легких ударов ШРУС без особых проблем сбивается и можно производить его замену на новый. Еще раз стоит отметить, что лучше осмотреть на повреждения пыльник и при необходимости также поменять его на новый.

Набивается новый ШРУС точно так же, до щелчка стопорного кольца.

Стоит отметить, что в результате сборки приводов, во внутреннюю часть ШРУСа необходимо наталкивать смазку, типа шрус или литол (на крайний случай). Если этого не сделать, то износ будет происходить намного быстрее, чем при наличии необходимого количества смазки

Также, обратите внимание на целостность защитных пыльников как внутренней, так и наружной гранаты. Если вы увидели, что пыльник поврежден, его замена на новый обязательна

Установка на автомобиль происходит в порядке, обратном снятию. Также, не забываем установить все снятые детали в процессе ремонта.

Цена нового внутреннего ШРУСа составляет от 800 рублей, а вот наружный обойдется почти в два раза дороже: от 1400 рублей. Если же рассматривать покупку приводов в сборе, то один может вам обойтись не менее 3500 рублей, а пара, разумеется, порядка 7000 рублей.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
