Стабилизаторы отвечают за устойчивость автомобиля на дороге. Для устранения шума и вибрации, от работы составных частей стабилизаторов, используются специальные втулки — упругие элементы, придающие плавность хода.
Что представляет собой втулка? Упругая деталь создается путем литья из резины либо полиуретана. Ее форма практически не меняется для различных моделей машин, но иногда имеет некоторые особенности в зависимости от конструкции стабилизатора. Чтобы повысить эксплуатационные характеристики втулок, иногда в них имеются приливы и канавки. Они усиливают конструкцию и позволяют деталям прослужить дольше, а также защищают от механического воздействия, способного повредить их.
Втулки стабилизатора. Признаки неисправности. Последствия.
Для наилучшего гашения вибрации и силовых воздействий, идущих на кузов автомобиля, подавляющее большинство элементов подвески соединены посредством упругих элементов. То же касается и стабилизатора. Для его крепления используются специальные втулки (резинки, подушки) из прочной резины или полиуретана. С течением времени по мере эксплуатации транспортного средства втулки эти могут начать разрушаться и заметно терять в упругости. Результатом этого становится неудовлетворительная работа стабилизатора =. Могут начать проявляться более серьёзные дефекты, которые со временем будут лишь быстрее нарастать.
Первым симптомом, предвещающим замену втулок, станет лёгкое стучание подвески. Похожий стук может наблюдаться и при «уставших» амортизаторах. Только вот в случае с втулками слышен он будет не только на ямах и ухабах, но и при вхождении в относительно крутые повороты. При этом автомобиль часто ощущается излишне валким и вялым. Появившийся стук будет следствием возникшего люфта в соединительных узлах рычагов стабилизатора по причине износившихся втулок.
Если вовремя не предпринять меры, то стуки в дальнейшем только усилятся и начнут повсеместно сопровождать работу подвески вследствие нарастающей деформации и разрушения втулок. Может появиться поперечная качка кузова и чрезмерный люфт рулевого колеса. Возможно «рыскание» автомобиля не только в поворотах, но и в случаях торможения или перестроения. Автопроизводители в большинстве своём советуют менять втулки стабилизатора через каждые 30–40 тыс. пробега. Однако в наших условиях лучше всё же ориентироваться на износ втулок. Поэтому внезапно возникший стук и лёгкий дребезг в поворотах будут явными признаками близящейся замены компонентов.
В качестве народного метода проверки втулок на исправность предлагается переехать на 2-й передаче «лежачего полицейского» наискосок. Появился глухой стук в районе педалей — скорее всего, втулкам хана. Можно ещё просто залезть под машину самому всё осмотреть. Изношенная втулка «порадует» наличием трещин и потёртостей характерных для изношенной и растрескавшейся резины. Автомастера эти трещины иногда ещё называют «ромашками».
Также резина втулок может просто задубеть и утратить необходимую упругость. Если втулки стабилизатора не получается как следует рассмотреть, то просто сильно качните рукой вверх-вниз и в стороны сам стабилизатор. Если чувствуется люфт, скрипы и стуки в нижней части подвески, значит, втулки пришли в негодность.
Но для наилучшего результата лучше, конечно, заехать на эстакаду, смотровую яму или воспользоваться подъёмником. Из инструментов понадобится лишь ломик или же монтажная лопатка, которые надо просто упереть в днище машины и слегка «покачать» стабилизатор, в местах его стыковки с кузовом. Если почувствовался заметный люфт или обнаружилась потеря эластичности, то самое время думать о замене втулок.
Стабилизатор поперечной устойчивости
Но есть в подвеске ещё одна немаловажная деталь, без которой уже ни один современный автомобиль не обходится. А деталь эта — стабилизатор. Его легко можно увидеть, если машину загнать на подъёмник или поставить на смотровую яму. На переднем мосту, среди пружин, амортизаторов и прочих рычагов легко будет заметен изогнутый стальной прут, что одним своим плечом закреплён к подрамнику, а другим — к ступице колеса. Крепления стабилизатора не жёсткие и позволяют перемещаться ему по оси в одной плоскости.
В конструкции подвески стабилизатор появился ещё на заре автомобилестроения, когда скорости стали достигать 20 км/ч и выше. Введение этого элемента в конструкцию подвески позволило обеспечить сохранение устойчивости транспортного средства при прохождении поворотов и осуществлении манёвров.
Таким образом, основной задачей стабилизатора в процессе движения является распределение вес кузова автомашины по всем его колёсам в случае возникновения крена. В частности, это касается случаев достаточно крутых поворотов или при внезапной смене траектории движения.
Принцип работы стабилизатора поперечной устойчивости
На достаточно распространённом сегодня типе подвески McFerson стабилизатором является торсионный рычаг, работающий на кручение. Элемент этот жёстко соединён с кузовом автомобиля или подрамником. Усилия, возникающие в подвеске, передаются на стабилизатор через дополнительные рычаги, которые за счёт шарниров сообщаются с подвеской. Эта нехитрая схема позволяет препятствовать даже серьёзному крену транспортного средства и тем более его опрокидыванию.
Задний мост чаще всего оснащается стабилизатором этого типа в случае наличия на автомобиле полного привода. Если говорить об автомобилях с задним приводом и сплошной балкой на заднем мосту, то там роль стабилизатора отдана реактивной штанге также известной как тяга Панара.
Также ряд японских внедорожнков в своё время, помимо тяги Панара, дополнительно оснащались ещё одним стабилизатором, который в виде изогнутой тяги шёл вдоль балки заднего моста и сообщался с силовыми компонентами кузова через небольшие рычаги.
Преимущества своевременной замены
Справиться с заменой втулок на своем автомобиле сможет каждый водитель, ведь этот процесс не представляет собой сверхсложный ремонт. Все можно сделать своими руками, но если у вас нет времени или желания, тогда желательно обратиться за помощью к специалистам. Это позволит защитить стойки стабилизатора поперечной устойчивости от преждевременного износа.
Езда по некачественному дорожному покрытию отойдет на задний план, если вы ранее установили новенькие втулки. Да и вообще, установленные новые втулки – это отсутствие трудностей и проблем при движении, а также комфорт и безопасность.
Инструмент
Для замены своими руками передних или задних втулок потребуется:
- маленькая трещотка с удлинителем и накидной головкой;
- рожковый ключ, он должен быть тонким и маленьким;
- большая трещотка, карданный переходник и накидная головка;
- возможно, понадобиться Г-образный удлинитель.
Замена втулки стабилизатора «Киа»
Замена втулок стабилизатора «Киа» предусматривает следующий алгоритм: • Приподнять переднюю часть автомобиля и демонтировать колеса. Найти рулевой вал и нанести отметку (для легкой дальнейшей инсталляции на первоначальное место), вывернуть болт крепления. • При помощи домкрата приподнять коробку передач, выкрутить заднюю подушку и подрамник. • Для упрощения доступа к задним подушкам выверчиваются четыре болта, с помощью которых крепится подрамник. • Приподнять при помощи домкрата переднюю часть подрамника. • Крепление снять и обработать масляным раствором для предотвращения развития коррозийных процессов на металле. • Вкрутить их на свое место только на четыре-пять оборотов.
Это производится перекрестно для обеспечения дополнительной надежности и равномерного стягивания плоскости. • Ослабить домкрат до уровня, при котором возможно дотянуться до болтов втулок. • Втулку с правой стороны легко можно выкрутить через подкапотное пространство, а с левой стороны — снизу. • Вдеть скобы. Эта процедура проводится аккуратным способом, чтобы не нанести повреждение на хомут на пыльнике рулевой. • Процесс повторяется в обратном порядке. Особенности автомобиля «Киа Сид» в том, что рулевой вал имеет телескопический вид, и поэтому инсталляция его происходит в последний момент.
Достоинства и недостатки СПУ
При явной простоте конструкции интересующего нас механизма (нужна лишь надежная опора для его крепления, качественные втулки из резины, тяги, косточки) он легко справляется с возложенными на него задачами. Но здесь стоит сказать, что СПУ снижает ход независимой подвески и «отбирает» у нее некоторые другие важные свойства. По этой причине установка стабилизатора поперечной устойчивости не осуществляется на внедорожные авто.
При езде на таких вездеходных машинах, оснащенных внедорожными шинами, по плохим дорогам отмечается утрата контакта колеса с дорогой и его вывешивание. И обуславливается такое негативное явление именно использованием СПУ. Понятно, что автоконструкторы не собираются отказываться от применения стабилизатора и в этих случаях. Сейчас разработано несколько вариантов улучшения конструкции СПУ, предназначенных для внедорожников.
Например, создала современную систему, состоящую из гидроцилиндров, которые играют роль стоек, датчика бокового ускорения, гидравлического насоса и специального управляющего блока. Данная система, которой не требуются резиновые втулки, отлично зарекомендовала себя как эффективная замена традиционного СПУ.
Также западные автопроизводители стали активно устанавливать на свои машины адаптивные подвески. Эти механизмы дают возможность и вовсе отказаться от СПУ, гарантируя идеальное поведение транспортного средства (без кренов) в любых условиях езды (при ускорении, поворотах, резком торможении и так далее).
Существуют следующие типы втулок:
1. Сферическая (либо “железная”) втулка. По конструкции напоминает шаровую опору;
2. Резиновая втулка.
На сегодняшний день все большую популярность приобретают втулки стабилизатора полиуретанового типа. Они довольно просты в замене, что является немаловажным плюсом, а также у них присутствуют хорошие характеристики для эксплуатации. Опытные водители могут смело сказать, что именно такие детали приходятся наиболее удобными.
Если появилась неисправность в области втулки стабилизатора, она должна быть заменена в обязательном порядке. В противном случае это очень плохо может отразиться на ходу и управляемости транспортного средства. Когда втулка деформирована, либо на ней появились трещины, в области автомобильной подвески могут появляться некоторые шумы (в основном тогда, когда автомобиль наезжает на препятствие, либо увеличивает скорость). В принципе, неполадки в области подвески именно по таким шумам и определяются.
Для того, чтобы удостовериться в том, что необходимо производить замену втулок, периодически нужно проводить диагностику подвески, после чего будет выявлена неисправность, либо недопущение ее.

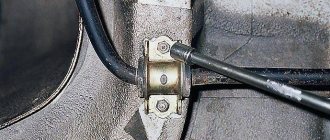

В том случае, когда выявлено, что необходимо произвести замену втулки стабилизатора, это можно сделать и самостоятельно. Более того, в этом нет ничего сложного и процедура эта весьма проста. Вначале откручиваются болты, при помощи которых прикреплен хомут. Затем стабилизатор отводится в сторону и снимаются старые детали. Ну, и для окончательного действия, очень аккуратно устанавливаются новая деталь.
Именно по такой схеме производится замена как переднего стабилизатора, так и заднего. После замены запчастей, езда на автомобиле будет намного приятней и комфортней, а различного рода дорожные препятствия будут преодолеваться без всяких затруднений. Помимо всего прочего, с новыми элементами максимально увеличится работоспособность стоек.
Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото
Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Подведем итоги
Как видно, втулка стабилизатора заднего или втулка стабилизатора переднего является простым элементом как в плане конструкции, так и в плане замены. При этом втулка стойки стабилизатора и втулка самого стабилизатора отличаются, так что важно не перепутать данные элементы при подборе нужных запчастей.
Подвеска транспортного средства – одна из важнейших частей, подвергающаяся большой нагрузке и принимающая на себя все удары неровной дороги. Благодаря ее работе водитель может чувствовать себя комфортно и не бояться, что во время движения ситуация может выйти из-под контроля. Однако из-за больших нагрузок, особенно при езде по плохим дорогам, что в РФ не редкость, ее детали часто выходят из строя. Наиболее распространенной проблемой является поломка втулок стабилизатора. Давайте подробно разберемся, из-за чего это происходит и как осуществляется замена втулок стабилизатора.
