Блок отключения переднего моста с двухрядным подшипником для Шевроле Нива

Наконец таки, свободные выходные и свободный гараж! Привода уже недели 3 лежали в гараже и ждали ждали…ая все ездил и щелкал…т.к. гараж был занят битым фитом( Фита перебрали и он уехал))))) Пришла очередь нивасика на фактически плановую замену приводов т.к. после замены пружин привода стали щелкать при езде под нагрузкой.

Привода: AR731 TRIALLI и AR730 TRIALLI. Долго мучался какие выбрать, хотел чтобы были триподы, вроде писали что там триподы, но когда взорвал пыльник для проверки смазки, насторожило, что везде смазка шрус, хотя для триподов шрус не подходит. Вытянул, уперлость в кольцо…шарики…аррр…ну делать нече всеравно надо ставить(((

Добавил смазочки и все собрал, пыльники вроде не плохие, с пластиковыми защитами.

Дальше скинул нижние шаровые и отодвинул кулаки.

Открутил крепления переднего редуктора и болты приводов, вышли без особых проблем, если не откручивать редуктор то врятли получится вытащить правый привод. Дальше выкрутил шпильки, нафигарил герметика под прокладочки и собирал обратно. Вкручивал болты от шаровых длинные вместо шпилек, чтобы в дальнейшем проще было вынимать привода.

Запара возникла, только при выбивании старого привода из подшипника…ну ни в какую не хотел выходить…зубцы на конце даже расплющил пока выбивал его…

Сальники поставил 12019142B CORTECO с балаково не очень хочется играть)

Масло заливал ZIC синтетику 75w-90 и решил поэкспериментировать с присадкой Fenom, надеюсь хуже не будет xDDD

Масла осталось чутка, вот думаю стоит ли его в коробку лить, по идее оно GL-4/5 не должно сожрать синхронизаторы или стоит взять чисто GL-4.

Масло в переднем редукторе было черное, на пробке магнитной задница. В заднем мосту аналогичная ситуация…видно прошлый хозяин не особо заморачивался с обслуживанием тачки(хотя я это уже давно понял по состоянию авто, просто очередной факт).

В раздатке масло чистенькое и прозрачное, но текло не охотно, предполагаю, что минералочка заливалась%) Осталось махнуть масло только в коробке, но оно прозрачное, смотрел когда капиталили двигу.

Следующее по плану замена РХХ и ДПДЗ. т.к. задолбался глохнуть на подъездах к светофорам. Купил бесконтактный Калужский 36.3855, по ощущениям стала резвее реагировать, хотя скорее всего просто самовнушение эффекта xDD

РХХ Старт Вольт VSM 01203 самый дешевый т.к. думаю старый разобрать почистить. Снятые датчики заводские видно еще т.к. годы выпуска 2005 написаны)))

Проехался, вроде перестал глохнуть да и реагировать стала почетче. Люфт при трогании стал поменьше да и щелчков нету, еще комфортнее стало ездить на нивасике.

После капиталки стала сильнее вибрировать раздатка, думаю передний кардан когда снимали поставили не в старом положении. Пром вал крутил на нейтралке раздатки не было вибрации. Хочется конечно взять новый шрусовый передний кардан, он вроде более менее защищен от грязи и тд и тп, а задний лучше оставлю на крестовинах. Но жаба давит…говорит едет же! xDD

На сегодняшний день в передних приводах Нива используется 3 основных типа внутреннего ШРУСа: шариковый, трипоид и Лебро.

Бирфилд, или шариковые ШРУСы

На Ниву и Шеви Ниву заводом-изготовителем устанавливаются внутренние ШРУСы Бирфилд (шарниры равных угловых скоростей), которые состоят из гранаты (корпуса) привода и внутренней обоймы сепаратора с шариками, вращающегося по канавкам. Отсюда и наиболее распространенное название Бирфилдов — шариковые ШРУСы. Во внутреннюю обойму устанавливается вал приводов, который соединяет его с наружным приводом.

Для нивавода, периодически съезжающего с асфальта, заводской ШРУС — один из самых проблемных узлов автомобиля.

Его конструктивные недостатки заключаются в следующем:

• восприимчив к нагрузкам, возникающим при осевом перемещении из-за недостаточного продольного хода;
• подвержен износу при больших углах поворота ШРУСа;
• не выдерживает больших моментов на скручивание;
• как следствие, «живет» достаточно недолго.

Все это создает целый ряд проблем для ниваводов:

а) когда при разрушении сепаратора шарики высыпаются, крутящий момент перестает передаваться с редуктора на колеса и уходит на гранату ШРУСа, что означает полное отключение переднего привода Нива в случае, если на ваш автомобиль не была установлена блокировка дифференциала. Иными словами, машина просто не едет. В условиях бездорожья это если не тупиковая, то достаточно затруднительная ситуация.

б) Отсюда — первый вывод: нужно иметь при себе ЗиП. Чтобы установить новый сепаратор вместо разрушенного стокового, нужно проконтролировать, чтобы положение шариков в канавках соответствовало заводской схеме. Однако сепараторы отдельно не продаются,и чтобы так починить ШРУС, нужно еще где-то раздобыть «донора». Кроме того, в осуществить такой ремонт в полевых условиях практически нереально, проще будет полностью заменить гранату.

в) Отсюда — второй вывод: нивавод всегда должен иметь при себе левый и правый внутренние ШРУСы

г) Замена пыльника со ШРУСами — тоже весьма трудоемкая задача из-за необходимости контролировать положение шариков в канавках.Поэтому многие ниваводы вообще отказываются от передних приводов на Ниву типа ШРУСи переходят на трипоидные привода.

Как произвести замену наружного ШРУСа

Как снять внутренний ШРУС на «Ниве 21213», более-менее понятно. Рассмотрим процесс замены наружного ШРУСа. Для того чтобы произвести замену наружной части пары в узле, необходимо полностью снять с автомобиля полуось с «гранатами».

Последовательность таких действий выглядит следующим образом:

• Для начала требуется поднять автомобиль. Сделать это можно при помощи домкрата.
• Далее требуется установить подставку — это нужно для того, чтобы минимизировать вероятность несчастных случаев, так сказать, перестраховаться на тот случай, если домкрат не справится со своей задачей.
• Затем также необходимо установить противооткатные башмаки.

Благодаря таким мерам безопасности удастся избежать каких-либо травм и повреждений. Самый главный момент заключается в следующем: перед тем как поднять кузов, обязательно необходимо отпустить гайку ступицы. Для проведения этой работы может потребоваться головка и удлинитель для ключа.

Дальнейшая последовательность действий выглядит следующим образом:

• Обязательно нужно снять передние колеса.
• Далее следует открутить нижнее крепление, которое удерживает передний амортизатор.
• Затем необходимо отвести его максимально в сторону. Это рекомендуется сделать для того, чтобы не осложнялось проведение дальнейших работ.
• После этих манипуляций нужно закрепить. При этом можно использовать абсолютно любые доступные средства.

После этого этапа рекомендуется отвернуть болты, и делать это нужно непосредственно на шаровой опоре.

Следующая часть работ выглядит следующим образом:

• Нужно снять гайку на ступице.
• Затем потянуть на себя, после этого извлечь наружный ШРУС.

Вместо бирфилда — трипоиды

Внешне трипоиды от шариковых ШРУСов практически не отличаются. Они представляют собой гранаты с тремя канавками, однако имеется существенное конструктивное отличие: вместо сепаратора с шариками здесь установлен трехшип, на шипах которых крутятся три ролика на игольчатых подшипниках.

Трипоиды хороши тем, что даже в при поломке в условиях бездорожья они позволяют с грехом пополам доехать до цивилизации (то бишь, ближайшего СТО).

Основной минус трипоидов заключается в малых углах работы в сравнении с ШРУСами. Это вызвано их конструктивными особенностями. Максимальный угол работы таких приводов равен 22 0 , а оптимальный и вовсе не более 4 0 .

Есть еще один важный момент: хотя при превышении оптимального угла работы трипоид, конечно, будет работать, однако с ощутимыми вибрациями и рывками, вызванные тем, что угловые скорости частей трипоида перестанут совпадать. И чем больше угол, тем больше расхождение в угловых скоростях

Как показывает практика, при больших углах палка привода зацепляется за выступы канавок гранаты и происходит преждевременный износ игольчатого подшипника, что проявляется в значительном люфте приводов.

Передние привода со ШРУСом Лебро

Есть третий, и как показывает практика, оптимальный вариант конструкции внутреннего шарнира равных угловых скоростей — ШРУС типа Лебро (Loebro). Именно они входят в комплект передних приводов Нива от ИЖ-ТЕХНО.

В чем особенности и преимущества данного типа ШРУСов?

Во-первых, за счет своей конструкции ШРУС Лебро имеет увеличенные углы работы, что обеспечивает больший ход подвески при меньших вибрациях (по сравнению со стоковыми ШРУСАми и триподами).

Это отличает такой тип ШРУСа от шарниров «Трипод», углы работы которых существенно ограничены из-за конструктивных особенностей. При этом ШРУСы Лебро имеют более надежную конструкцию по сравнению с шариковыми ШРУСами бирфилд (birfield).

Во-вторых, ШРУСы Лебро надежны и долговечны. ШРУСы передних приводов Нива от ИЖ-ТЕХНО прошли испытания на прочность на стенде, где колесо было поджато таким образом, чтобы сымитировать нагрузку, эквивалентную движению 2-тонного авто по асфальту. В ходе испытаний ШРУСы показали себя хорошо: никакого хруста и поломок при пробеге более 50 тыс. км!

В-третьих, они просты в установке. Для замены гранаты вам нужно будет лишь установить стопорное кольцо внутреннего ШРУСа и закрутить 6 винтов крепления. Объем и продолжительность работ сокращаются вдвое! Согласитесь, для бездорожья, где удобства для обслуживания приводов отсутствуют в принципе, это немаловажный фактор.

Подводя итог вышесказанному, следует отметить, что ШРУС Лебро показали себя как оптимальное решение для передних приводов Нива, отвечающее параметрам цена-качество.

Шарниры равных угловых скоростей (ШРУСы) Нивы Шевроле — важная часть переднего привода. Они представляют собой шарнирное соединение, передающее крутящий момент от редуктора к управляемым колесам без потери мощности. В просторечии эти узлы называются «гранатами». Это объясняется их внешней схожестью с одноименным боеприпасом.

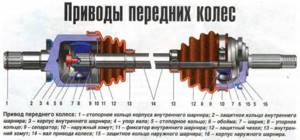

Приводы передних колес Шевроле Нива

1. Руководства по ремонту
2. Руководство по ремонту Шевроле Нива 2002+ г.в.
3. Приводы передних колес

Особенности конструкции

Крутящий момент на передние колеса передается от редуктора переднего моста через правый и левый приводы. Оба привода одинаковы по конструкции. Каждый привод состоит из вала 4 (рис ) и двух шарниров равных угловых скоростей, установленных на его шлицевых концах.

Корпус внутреннего шарнира 1 соединен с полуосевой шестерней редуктора переднего моста. Корпус наружного шарнира 13 соединен со ступицей переднего колеса. Обойма 11 соединена с корпусом 13 через шарики 10, которые расположены в пазах корпуса и обоймы.

Обойма установлена на шлицы вала 4, упирается в кольцо 7 и зафиксирована на валу стопорным кольцом 12. В сжатом состоянии это кольцо свободно проходит через шлицевое соединение обоймы 11, что позволяет как соединять, так и разъединять шарнир и вал.

Корпус внутреннего шарнира 1 отличается от корпуса наружного шарнира 13 тем, что имеет прямые пазы.

Снятие и установка приводов передних колес

Вам потребуются: ключи «на 13», «на 17», «на 27», ключ для гаек колес.

Разборка и сборка приводов передних колес

Если во время движения при поворотах автомобиля слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании вала привода рукой чувствуется люфт или грязезащитные чехлы порваны, такой шарнир необходимо заменить. Разбирать шарнир практически не имеет смысла. Это работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела в негодность детали шарнира. Детали шарнира по отдельности заменять нельзя, и поэтому самое оптимальное – заменить шарнир в сборе, а также его грязезащитный чехол. В крайнем случае допускается разборка для замены смазки внутреннего шарнира как менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Вам потребуются: отвертка, раздвижные пассатижи, молоток.

↓ Комментарии ↓

1. Устройство автомобиля

1.0 Устройство автомобиля 1.1 Общие сведения об автомобилях 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4 Органы управления 1.5 Отопление и вентиляция салона 1.6 Двери 1.7 Ремни безопасности 1.8 Регулировка положения передних сидений 1.9 Регулировка положения рулевого колеса

2. Рекомендации по эксплуатации

2.0 Рекомендации по эксплуатации 2.1 Правила техники безопасности и рекомендации 2.2 Инструмент и принадлежности 2.3 Обкатка автомобиля 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Проверка автомобиля перед выездом 2.6 Замена фильтра поступающего в салон воздуха 2.7 Пользование домкратом 2.8 Буксировка автомобиля

3. Неисправности в пути

3.0 Неисправности в пути 3.1 Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3 Пропал холостой ход 3.4 Перебои в работе двигателя 3.5 Автомобиль движется рывками 3.6 Автомобиль плохо разгоняется 3.7 Двигатель заглох во время движения 3.8 Упало давление масла

4. Двигатель

4.0 Двигатель 4.1 Особенности конструкции 4.2 Полезные советы 4.3 Снятие и установка декоративного кожуха двигателя 4.4 Снятие и установка защиты масляного картера и брызговика двигателя 4.5 Замена охлаждающей жидкости 4.6 Замена масла в двигателе и масляного фильтра 4.7 Очистка системы вентиляции картера 4.8 Замена опор подвески силового агрегата 4.9 Установка поршня четвертого цилиндра в положение ВМТ такта сжатия

5. Трансмиссия

5.0 Трансмиссия 5.1 Сцепление 5.2 Возможные неисправности сцепления, их причины и способы устранения 5.3 Коробка передач 5.4 Возможные неисправности коробки передач, их причины и способы устранения 5.5 Раздаточная коробка 5.6 Возможные неисправности раздаточной коробки, их причины и способы устранения 5.7 Карданная передача 5.8 Возможные неисправности карданной передачи, их причины и способы устранения 5.9 Приводы передних колес

6. Ходовая часть

6.0 Ходовая часть 6.1 Передняя подвеска 6.2 Возможные неисправности передней подвески, их причины и способы устранения 6.3 Задняя подвеска 6.4 Возможные неисправности задней подвески, их причины и способы устранения 6.5 Амортизаторы

7. Рулевое управление

7.0 Рулевое управление 7.1 Особенности конструкции 7.2 Осмотр и проверка рулевого управления на автомобиле 7.3 Проверка натяжения и регулировка ремня привода насоса гидроусилителя 7.4 Замена жидкости в гидросистеме усилителя рулевого управления 7.5 Замена бачка гидросистемы усилителя рулевого управления 7.6 Прокачка системы гидроусилителя рулевого управления 7.7 Регулировка зазора в зацеплении ролика с червяком 7.8 Снятие и установка рулевого колеса 7.9 Замена валов рулевого управления

8. Тормозная система

8.0 Тормозная система 8.1 Особенности устройства 8.2 Полезные советы 8.3 Проверка и регулировка тормозной системы 8.4 Замена тормозной жидкости 8.5 Прокачка гидропривода тормозной системы 8.6 Главный тормозной цилиндр 8.7 Вакуумный усилитель тормозов 8.8 Регулятор давления 8.9 Замена шлангов и трубопроводов гидропривода тормозов

9. Электрооборудование

9.0 Электрооборудование 9.1 Особенности конструкции 9.2 Предохранители и реле 9.3 Генератор 9.4 Возможные неисправности генератора, их причины и способы устранения 9.5 Стартер 9.6 Возможные неисправности стартера, их причины и способы устранения 9.7 Выключатель (замок) зажигания 9.8 Замена и обслуживание свечей зажигания 9.9 Система управления двигателем

10. Кузов

10.0 Кузов 10.1 Особенности конструкции 10.2 Снятие и установка передних подкрылков 10.3 Снятие и установка передних крыльев 10.4 Снятие и установка декоративных накладок на передних крыльях и дверях 10.5 Замена буферов 10.6 Снятие и установка облицовки радиатора 10.7 Снятие и установка капота 10.8 Снятие, установка и регулировка замка и привода замка капота 10.9 Дверь задка

11. Варианты исполнения автомобиля

11.0 Варианты исполнения автомобиля 11.1 Главный цилиндр привода выключения сцепления 11.2 Рулевое управление с электромеханическим усилителем 11.3 Тормозная система

12. Уход за автомобилем

12.0 Уход за автомобилем 12.1 Проверка автомобиля перед выездом 12.2 Мойка автомобиля

13. Покупка запасных частей

13.0 Покупка запасных частей 13.1 Моторное масло 13.2 Пластичные смазки 13.3 Охлаждающие жидкости 13.4 Тормозная жидкость

14. Поездка на СТО

14.0 Поездка на СТО 14.1 Полезные советы

15. Зимняя эксплуатация автомобиля

15.0 Зимняя эксплуатация автомобиля 15.1 Как подготовить автомобиль к зиме 15.2 Рекомендации по пуску двигателя в сильный мороз 15.3 Что полезно купить к зиме 15.4 Полезные зимние советы

16. Подготовка к техосмотру

16.0 Подготовка к техосмотру 16.1 Рекомендации 16.2 Перечень неисправностей и условий, при которых апрещается эксплуатация транспортных средств 16.3 Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств 16.4 Стандартная форма диагностической карты для пунктов инструментального контроля

17. Приложения

17.0 Приложения 17.1 Приложение 1. Моменты затяжки резьбовых соединений 17.2 Приложение 2. Основные данные для регулировок и контроля 17.3 Приложение 3. Горюче-смазочные материалы и эксплуатационные жидкости 17.4 Приложение 4. Заправочные объемы 17.5 Приложение 5. Лампы, применяемые на автомобиле 17.6 Приложение 6. 17.7 Приложение 7.

Конструкция и принцип работы

В приводе передних колес используются два приводных вала (полуоси), на которых установлены четыре ШРУСа (2 внутренних и 2 внешних).

Конструктивно они состоят из следующих деталей:

• две обоймы (внешняя и внутренняя), в которых сделаны канавки;
• шарики подшипника;
• сепаратор.

Конструкция заключена в резиновый гофрированный пыльник, который предотвращает утечку смазки и попадание грязи в подшипниковый узел.

Шарики передают крутящий момент между обоймами и, передвигаясь по канавкам, обеспечивают работу узла при изменении угла между осями вращения.

У внутренних шарниров угол изгиба может достигать 30, а у внешних 60 градусов.

Примечание! Кроме привода передних колес, шрусовые передачи используются в промежуточном и карданных валах Нивы Шевроле.

Детали и расходники:

Для этого нужно расстегнуть хомут, снять пыльник с гранаты. Вынимаем болты и отсоединяем шаровую от рычага. Отводим поворотный кулак в сторону.

Далее отсоединяем приемную трубу от выпускного коллектора и нейтрализатора. Отводим редуктор немного назад и снимаем привод.

Аналогично производим демонтаж левого привода. На этом ремонтные работы по снятию приводов передних колес на автомобиле Нива Шевроле завершены.

Выполните необходимый ремонт, после чего установку проведите в обратной последовательности. Гайка ступицы затянута большим моментом.

Замена редуктора переднего моста и приводов на НИВА 2131 NIVA 4×4

Поэтому рекомендуем пользоваться головкой с прочным воротком. Снимите гайку и центрирующую втулку.

Сожмите пружину подвески, приподняв домкратом нижний рычаг. Отверните три гайки и выньте из рычага болты шаровой опоры.

Выводим хвостовик корпуса наружного шарнира правого привода из ступицы. Отведите поворотный кулак в сторону.

Поддев монтажной лопаткой крышку подшипника корпуса внутреннего шарнира, сдвигаем крышку со шпилек редуктора.

Цены и производители

Стоимость ШРУСов на НИву Шевроле зависит от производителя и начинается от 1250 рублей.

Эти детали производят несколько компаний:

• LADA — российский производитель, не нуждающийся в представлении;
• Trialli — итальянская торговая марка, под которой поставляются детали для тормозов, привода и других систем автомобиля;
• Pekar — известный российский завод, который уже почти 100 лет производит автозапчасти;
• ДМЗ — димитровградский механический завод, выпускающий запасные части для российских автомобилей;
• Aurora — польская торговая марка, объединяющая производителей запчастей из разных стран.

Мануал по снятию и замене внутреннего и наружного ШРУСов на Ниве Шевроле своими руками

Подробная инструкция по замене внутреннего и наружного пыльников ШРУСа Шевроле Нива

Стоит ли устанавливать на Ниву Шевроле карданный вал на ШРУСах и как это сделать своими руками?

Замена гранаты

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Видео о восстановлении шруса Нива Шевроле

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно.

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

1. Зажать снятый узел в тиски.

Снять старый пыльник.

2. Сбить ШРУС с оси при помощи молотка и наставки.
3. Зачистить все зубья на шестерне полуоси.
4. Установить новый шарнир на ось.
5. Поставить пыльник и зажать его хомутами.
6. Установить ось со ШРУСом на авто.

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

Полезное видео

Посмотрите интересный видео сюжет про разборку шруса и выявления возможных причин хруста:

Тема статьи – шрус наружный нива. Вот так просто и незатейливо, зато информативно )) Очень часто сервисы и нивоводы стали просить не только что-то тюнинговое, а просто качественный стандарт. И очень много вопросов задается про передние привода. Попробую рассказать отдельно о пыльниках, внутреннем и наружном шрусе. Что поставляем на сервисы, особенности установки итд. Обычное напоминание, шрусы нивы и шнивы — одинаковые. ШРУС – шарнир равных угловых скоростей, в простонародье наружная «граната».

Основные неисправности приводной гранаты Шеви

Существуют 4 основных признака того, что шарнир равных угловых скоростей необходимо менять или ремонтировать:

1. Хруст при медленном движении на повороте, усиливающийся с увеличением угла поворота колес.
2. Стуки или хрустящие звуки при резком (или не очень) старте.
3. Люфт в шарнире. Его можно определить, если покачать полуось руками.
4. Рывки при разгоне автомобиля.

Неисправности ШРУСов возникают в результате заводского брака, неправильной установки детали, отсутствия смазки, езды на высокой скорости по выбоинам или естественного износа трущихся деталей.

Проверка шарниров выполняется в три этапа:

1. Полностью повернуть руль и попробовать медленно тронуться с места. Если при этом раздается хруст, необходимо менять «гранату». При этом звук исходит с той стороны, где имеется проблема.
2. Поднять авто на подъемнике или вывесить колесо, со стороны которого слышен хруст. Визуально проверить целостность пыльника и убедиться в отсутствии люфта, с силой покачав полуось рукой.
3. Вывесить оба колеса переднего моста и включить заднюю передачу. Хруст говорит о необходимости замены «гранат».

При обнаружении поломки детали необходимо заменить новыми.

Шрус наружный нива, история

Главное отличие, которое должен знать хозяин нивы или нивы шевроле. Шрусы бывают на 22 или 24 шлица, для машин с системой ABS и без таковой. Гранаты на 22 шлица ставились в основном на карбюраторные нивы. С переходом на инжектора и рестайлинг 2008 года, их перестали выпускать. Далее только 24 шлица. У гранат 22 шлица было два серьезных плюса. Они были меньше по диаметру и как следствие, было больше «мяса» на ступице. Такая поломка, как отлом шляпы на ступице почти не встречалась. Второй момент. Старые нивы экспортировались в Европу в достаточно большом количестве, и там плюнув на автоТАЗ, делали свои запчасти. Я привозил гранаты Loebro, SKF, GKN-Spidan, GLO – все это производители хай класса в области приводов и шрусов. К великому сожалению ни одна из этих фирм не делает шрусы для нивы на 24 шлица. На рынке присутствует куча ярких коробочек, но в большинстве это бренды, сделанные только для России. В дальнейшем речь будет только о шрусах на 24 шлица.

Шрус наружный нива, выбор производителя

Я много экспериментировал на эту тему. И если для внутренних заводских шрусов нашлась достойная альтернатива, то для наружных ее практически нет. Только заводской шариковый шрус. Самое главное, как обычно в России, что это была действительно заводская деталь. Комплектация: шрус, пыльник, два хомута типа «защелка», стопорное колечко, гайка. Разница только в наличии реперного диска на шрусах для машин с системой ABS (антиблокировочная система торможения). При установке рекомендую промыть шрус от заводской закладки и набить его более качественной смазкой. Сразу объясню, почему я считаю, что это обязательно сделать. Несколько раз я вскрывал привода, на новых машинах, при отрицательных температурах. Молибденовая смазка была в виде застывших комочков. При таком раскладе, о смазывающих свойствах, да и накате машины говорить не приходится. Как следствие, повышенный износ дорогостоящей детали и повышенный расход топлива. Сервисы, обслуживающие нивы, на северАх нашей родины, полностью подтвердили мои предположения.

шрус наружный, вид со стороны привода

Вообще для меня остается загадкой, почему в дорогую деталь закладывается дешевая смазка? Наверное, на заводе это считается экономией, а может быть называется модным словом «импортозамещение». Ну если нет у нас в стране качественных СОВРЕМЕННЫХ ШИРОКОДИАПАЗОННЫХ по температуре смазок, ну зачем отыгрываться на кошельке конечного покупателя. Вопрос, без ответа. Хорошая недорогая смазка для шрусов, MultiMoS2, в прайсе присутствует. В каждый шрус требуется не более 100-110 грамм. Смело можно ставить пыльник, идущий в комплекте к шрусу. Качество хорошее. Только не ставьте сверху пластиковую защиту, вреда больше, нежели пользы. О пыльниках на сайте есть отдельная статья, в которой рассказано про эти нюансики. (Нюанс с франц. языка – тонкое различие).

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Блок отключения переднего моста с двухрядным подшипником для Шевроле Нива

Что нужно для отключения переднего моста на Шевроле Нива Внедорожная концепция Шеви Нива такова, что привод на все колеса в нем функционирует все время. Таким образом, когда автомобиль будет пытаться выкарабкаться из какого-либо сложного места, то принимать в этом участие будут все четыре колеса. Отсюда и произошло название привода – 4х4. Правда, если автомобилист за пределы городской черты не выезжает, а ездит лишь в городе, на асфальтовых дорогах, то использовать полный привод понадобится не всегда.

Какие моменты об отключении переднего привода, когда в нем нет необходимости, следует учесть, и в чем заключаются важные особенности его использования.

Что такое полный привод, и каков механизм его функционирования Шеви Нива считается полноприводным внедорожником, предназначенным, по большей части, для поездок в жестких условиях отсутствующих дорог. Движение по местности, где нет дорог, предусматривает, что будет использоваться передний мост. Правильнее сказать, оба моста – задний и передний, будут работать постоянно, а управлять их синхронностью можно с помощью раздаточной коробки. При отключении одного моста машина станет потреблять меньше топлива. Но, когда она передвигается по сухой и ровной дороге, то стоит ли подключать дополнительный привод?

В данном случае, подключение переднего моста приведет к увеличенным затратам топлива примерно на 2,5 л/100 км. Это тоже является причиной, чтобы без необходимости не подключать передний привод. Чтобы избежать лишних затрат топлива, стоит передний мост отключить на Нива Шевроле. Но тогда придется избегать бездорожья и дорог, на поверхности которых имеются разного рода сложнопроходимые участки. Но когда выезда на подобную дорогу не избежать, то мост обязательно нужно активировать заранее. Из этого следует, что о том, как, и для чего отключается передний мост, необходимо узнать максимум информации. Но вначале стоит ознакомиться с механизмом отключения привода на внедорожнике Шеви Нива.

Блок, отключающий мост

Основная функция этого блока в том, чтобы отводить момент кручения от приводного вала кардана, находящегося спереди. Что и подразумевает фактическое принудительное прекращение применения переднего моста. Разработка данного устройства принадлежит специалистам из Тольятти. Шеви Ниву не оснащают с конвейера подобным блока. Его придется приобретать и устанавливать самостоятельно. Управлять устройством можно прямо, находясь в салоне. С этой целью необходимо задействовать раздатку, с помощью специального рычага. Без этого механизма отключение переднего привода возможно только, если извлечь передний кардан. Именно это и делает основная масса владельцев Шеви Нив. А есть такие умельцы и вовсе – удаляют задний кардан, получая, по факту, авто с передним приводом. Само собой, что в отсутствие какого-либо из карданов эксплуатировать авто запрещается, ведь это отрицательно скажется на ряде составляющих машины. Так, могут наблюдаться поломки опор раздатки, подшипников валов, находящихся на выходе и даже самого кардана. Кроме того, если понадобится включить полный привод, то при отсутствующем кардане сделать это будет просто невозможно. Поэтому, когда автовладельцем было принято решение об отключении моста, выполнять это нужно, применяя специальное устройство, под названием блок отключения. Вышеуказанный механизм, по сути, является муфтой, в раздатке отвечающей за соединение переднего кардана с редуктором. Управлять блоком отключения можно из салона авто, пользуясь специальным рычагом, находящимся возле с КПП. Решив монтировать данное устройство на свою Нива Шевроле, первым делом нужно его приобрести. Порядок установки данного устройства включает ряд этапов: · Отвинтить 5 гаек картерной крышки приводного моста. · Убрать крышку, вал и муфту. · Монтировать блок моста вместо удаленной крышки. До того, как осуществить установку, некоторые автолюбители сталкиваются с тем, что муфта выпадает. Чтобы вернуть ее обратно, следует развернуть муфту к фланцу проточкой. · Раздатка возвращается на положенное место. · На последнем этапе обязательно проводится проверка масла в трансмиссии. И, если его уровень понижен, то долить его до соответствующей отметки. Стоимость такого блока – порядка 7000-8000 рублей. Но, после его установки, водитель будет ощущать себя на бездорожье куда более уверенно и тратить меньше топлива.

Как отключить передний привод Под торпедой, в машине, расположены два рычага: 1. Имеет своим предназначением переключение скоростей в процессе движения; 2. Необходим, чтобы управлять раздаточной коробкой авто. Бытует мнение, что можно дезактивировать передний мост вторым рычагом, но это не соответствует действительности. С конвейера Шеви Нива оснащается полным приводом на все имеющиеся колеса. А находящийся над торпедой рычаг необходим, чтобы управлять положением дифференциала в раздатке. Если рычаг блокировки перевести на водителя, то дифференциал блокируется, а, переключив рычаг обратно, можно ввести отключенный механизм снова в работу. Когда дифференциал включен, то оба кардана – задний и передний крутятся с одинаковым моментом вращения. А при выключенной блокировке их крутящий момент будет отличаться. Если задаться целью снизить расход топлива посредством отключения привода, то стоит поставить блок отключения, блокирующий дифференциал. После установки блока отключения моста, для остановки переднего моста, рычаг раздатки следует перевести в необходимую позицию. Передний мост, в таком случае, уже можно будет активировать и отключать, как в те моменты, когда активен холостой ход, так и когда машина движется. Стоит отметить крайне быстрое включение – аналогично включению скорости, оно происходит не больше, чем за две секунды Блок отключения является весьма полезным устройством, чья эффективность подтверждена большинством хозяев Нив Шеви. Некоторые, правда, считают существенным недостатком стоимость устройства, но она окупается экономией на топливе примерно в первые же полгода. Хотя, некоторые автолюбители, руководствуясь большим желанием сэкономить, или попросту не имея финансовой возможности приобрести данный механизм, выбирают более «простой» вариант и извлекают кардан. Конечно, если авто не выходит на бездорожье. Как следует из отзывов таких автовладельцев, которые не побоялись «провести эксперимент» на собственном авто, и ездят на внедорожнике без кардана, в устройстве автомобиля наблюдаются, хоть и не существенные, но нарушения. Поэтому рекомендовать подобный способ может быть чревато, и всякий автомобилист должен принимать подобное решение самостоятельно. Но однозначно стоит сделать вывод, что блок отключения переднего моста – устройство, которое, помимо приносимой им пользы, является еще и необходимым.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

Замена гранаты

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Видео о восстановлении шруса Нива Шевроле

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно.

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

1. Зажать снятый узел в тиски.
2. Снять старый пыльник.
3. Сбить ШРУС с оси при помощи молотка и наставки.
4. Зачистить все зубья на шестерне полуоси.
5. Установить новый шарнир на ось.
6. Поставить пыльник и зажать его хомутами.
7. Установить ось со ШРУСом на авто.

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Тема статьи – шрус наружный нива. Вот так просто и незатейливо, зато информативно )) Очень часто сервисы и нивоводы стали просить не только что-то тюнинговое, а просто качественный стандарт. И очень много вопросов задается про передние привода. Попробую рассказать отдельно о пыльниках, внутреннем и наружном шрусе. Что поставляем на сервисы, особенности установки итд. Обычное напоминание, шрусы нивы и шнивы — одинаковые. ШРУС – шарнир равных угловых скоростей, в простонародье наружная «граната».

Замена переднего привода нива шевроле

Слева Триалли, поставил и забыл. Справа Автовазовский. Начались тук-тук-тук при езде особенно вверх с выворотом вправо. Звуки усиливаются. Симптом известный, лезем менять. Краткая инструкция для тех кто еще сомневается менять шпильки в мосту на болты или не менять.

Снимаем колесо, откручиваем нижнюю шаровую, подходящим приспособлением вывешиваем кулак со ступицей-диском. Я использую ремень генератора от Нивы. Цепляю за крепление амма и за 2 шпильки на ступице.

На шрусе откручиваем гайку, снимаем гровер чтобы высвободить больше длинны резьбы, накручиваем гайку обратно. Закручиваем сверху еще одну гайку и зажимая гайку на гайку выкручиваем шпильку. Я попробовал, получается, даже на верхней гайке на половину закрученной. Фото для примера. Либо можно накрутить одну гайку и молотком осадить резьбу на конце шпильки. Заплюснутая резьба не даст скрутиться гайке и выкрутиться шпилька.

Выкручиваем болты крепления ушей.

Откручиваем лыжу от стабилизатора. Кардан не трогаем.

Откручивание левого уха и лыжи нам нужно для того чтобы немножко можно было покрутить мост при вытаскивании шруса. Проворачиваем по оси вверх правое ухо. Чтобы не мешал привод его можно снять. Для этого нужно расстегнуть хомут, снять пыльник с гранаты. Внутри по краю гранаты есть стопорное кольцо. Поддеваем его, вытаскиваем. Теперь аккуратно вытаскиваем за привод внутреннюю часть и кладем ее аккуратно на нижнюю чашку. Одеваем любую перчатку на гранату с шариками чтобы не разлетелись и не испачкались и вытаскиваем между аммортизатором и пружиной. Если шрус трипоидный, то просто вытаскиваем его обернув чем-нибудь от запачкивания.

Вытаскиваем шрус, смещая мост немного по часовой стрелке если смотреть сверху и немного вниз.

На разбор у меня ушло около получаса. Всем удачи на дороге и вне дорог и тишины в машинах)

Шрус наружный нива, история

Главное отличие, которое должен знать хозяин нивы или нивы шевроле. Шрусы бывают на 22 или 24 шлица, для машин с системой ABS и без таковой. Гранаты на 22 шлица ставились в основном на карбюраторные нивы. С переходом на инжектора и рестайлинг 2008 года, их перестали выпускать. Далее только 24 шлица. У гранат 22 шлица было два серьезных плюса. Они были меньше по диаметру и как следствие, было больше «мяса» на ступице. Такая поломка, как отлом шляпы на ступице почти не встречалась. Второй момент. Старые нивы экспортировались в Европу в достаточно большом количестве, и там плюнув на автоТАЗ, делали свои запчасти. Я привозил гранаты Loebro, SKF, GKN-Spidan, GLO – все это производители хай класса в области приводов и шрусов. К великому сожалению ни одна из этих фирм не делает шрусы для нивы на 24 шлица. На рынке присутствует куча ярких коробочек, но в большинстве это бренды, сделанные только для России. В дальнейшем речь будет только о шрусах на 24 шлица.

Шрус наружный нива, выбор производителя

Я много экспериментировал на эту тему. И если для внутренних заводских шрусов нашлась достойная альтернатива, то для наружных ее практически нет. Только заводской шариковый шрус. Самое главное, как обычно в России, что это была действительно заводская деталь. Комплектация: шрус, пыльник, два хомута типа «защелка», стопорное колечко, гайка. Разница только в наличии реперного диска на шрусах для машин с системой ABS (антиблокировочная система торможения). При установке рекомендую промыть шрус от заводской закладки и набить его более качественной смазкой. Сразу объясню, почему я считаю, что это обязательно сделать. Несколько раз я вскрывал привода, на новых машинах, при отрицательных температурах. Молибденовая смазка была в виде застывших комочков. При таком раскладе, о смазывающих свойствах, да и накате машины говорить не приходится. Как следствие, повышенный износ дорогостоящей детали и повышенный расход топлива. Сервисы, обслуживающие нивы, на северАх нашей родины, полностью подтвердили мои предположения.

шрус наружный, вид со стороны привода

Вообще для меня остается загадкой, почему в дорогую деталь закладывается дешевая смазка? Наверное, на заводе это считается экономией, а может быть называется модным словом «импортозамещение». Ну если нет у нас в стране качественных СОВРЕМЕННЫХ ШИРОКОДИАПАЗОННЫХ по температуре смазок, ну зачем отыгрываться на кошельке конечного покупателя. Вопрос, без ответа. Хорошая недорогая смазка для шрусов, MultiMoS2, в прайсе присутствует. В каждый шрус требуется не более 100-110 грамм. Смело можно ставить пыльник, идущий в комплекте к шрусу. Качество хорошее. Только не ставьте сверху пластиковую защиту, вреда больше, нежели пользы. О пыльниках на сайте есть отдельная статья, в которой рассказано про эти нюансики. (Нюанс с франц. языка – тонкое различие).

Джентльмены, посоветуйте какие привода передние шниве взять, у нас продают какие то вазочки и есть СиП.
