Устройство рулевой рейки калина с электроусилителем

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью. На российском рынке он впервые был установлен на автомобиле лада «Калина» (ВАЗ 1118). Электроусилитель добавил как много положительных эмоций, так и немало отрицательных. Поломка данного узла встречаются довольно часто на первых образцах. Не исключением стал и наш сегодняшний гость — автомобиль семейства лада «Калина» (Рис.1).

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель и загорается контрольная лампа электроусилителя руля

, но после того, как проедешь по какой-нибудь ямке или рельсам, то электромеханический усилитель руля (ЭМУР или ЭУР) возобновляет свою работоспособность.

Такая ситуация сильно напрягает, ведь автомобилем пользуется не только хозяин, но и его жена. Женщине намного проблематичней повернуть руль без электроусилителя.

Запускаем автомобиль, и действительно загорается значок неисправности электроусилителя и крутить руль становится довольно тяжело. Нужно обязательно разобраться с данной неисправностью.

Подключаем диагностический сканер и соединяемся с блоком управления ЭМУР.

На экране монитора видим следующую ошибку: С1044 — неверная последовательность датчика положения ротора. Что за датчик положения ротора, и где он находится?

Отвлечёмся ненадолго от нашей неисправности и коснёмся немного теории. Разберёмся в устройстве ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части отдельно.

Конструкция ЭМУР Калина 11186-3450008-00

1. Вал рулевого управления
2. Электромотор
3. Электронный блок управления
4. Датчик крутящего момента
5. Датчик положения ротора

Снимаем ЭМУР. На шильдике (Рис.7) имеется артикул 11186-3450008-00 производства Авиаагрегат г. Махачкала.

Снимаем рулевое колесо, подрулевые переключатели и замок зажигания. Чтобы добраться до датчика крутящего момента, нужно сначала снять электромотор. Откручиваем кронштейн на 4х болтах, карданчик, стопорную гайку и 3 болта крепления электромотора.

Вот что у нас получилось (Рис.12)

Далее вытаскиваем вал.

Достаём обмотку датчик крутящего момента (Рис.17), предварительно отпаяв провода от платы (Рис.16).

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (слоты перфорации), которые закреплены на валу и вращаются вместе с ним. И двух концентрических катушек с первичной и вторичной обмотками, неподвижно вставленных в корпус ЭМУР. Не будем вдаваться в различную терминологию, а скажем проще: на первичную обмотку подаётся переменный ток с частотой 20 кГц, и если мы прикладываем усилие к валу (то есть начинаем вращать руль), то на вторичной обмотке возникает напряжение «+» или «-» в зависимости от направления вращения, а величина этого напряжения прямо пропорциональна приложенному моменту (усилию). Тем самым электронный блок управления (ЭБУ) определяет с какой силой Вы вращаете руль в ту или другую сторону.

Компоненты рулевого управления Лада Гранта, Калина

Рулевое управление автомобилей Лада Калина/Гранта ВАЗ-2190 с электроусилителем и регулируемой по углу наклона рулевой колонкой.
Рулевое колесо установлено на шлицах рулевого вала и зафиксировано самоконтрящейся гайкой. На автомобилях, оборудованных полушкой безопасности водителя вместо накладки в рулевое колесо установлен модуль подушки безопасности.

Рулевой вал составной. Он состоит из верхнего и промежуточного валов. Верхний вал вращается в двух подшипниках, запрессованных в трубу рулевой колонки.

На верхней части трубы колонки установлен замок зажигания с противоугонным устройством. Промежуточный вал — разборный, имеет на концах два карданных шарнира.

Рулевая колонка Лада Гранта/Калина выполнена в сборе с мотор-редуктором и блоком управления электроусилителя рулевого управления. Эффективность работы электроусилителя зависит от скорости движения автомобиля.

Электроусилитель работает только при включенном двигателе. Кронштейны рулевой колонки прикреплены к кузову на четырех шпильках самоконтрящимися гайками. Кронштейны соединены с трубой рулевой колонки шарнирно.

Верхний кронштейн оборудован механизмом фиксации рулевой колонки. Переместив рычаг фиксации в нижнее положение, можно менять угол наклона рулевой колонки. При поднятом рычаге колонка фиксируется в выбранном положении.

Рулевой механизм Лада Калина/Гранта ВАЗ-2190 реечного типа, состоит из картера, приводной шестерни и рейки, находящихся в зубчатом зацеплении. Механизм закреплен на перегородке моторного отсека двумя скобами на резиновых опорах.

При поворачивании рулевого колеса, вращение передается через верхний и промежуточный валы рулевой колонки на приводную шестерню, которая, поворачиваясь, перемешает рейку.

К рулевой рейке Лада Гранта/Калина болтами прикреплены рулевые тяги, которые состоят из собственно тяг, наконечников и регулировочных втулок. На внутренних концах рулевых тяг выполнены проушины с запрессованными в них резинометаллическими втулками.

В наружных наконечниках тяг установлены шаровые пальцы, которыми рулевые тяги соединены с поворотными рычагами стоек передней подвески. При перемещении рейки тяги поворачивают стойки передней подвески.

Длину рулевых тяг можно изменять, вращая регулировочные втулки и изменяя тем самым схождение передних колес. От самопроизвольного вращения втулки фиксируются стяжными болтами, завернутыми во фланцы наконечников рулевых тяг.

Рис.32. Рулевое управление Лада Гранта/Калина

1 — наконечник рулевой тяги; 2 — регулировочная втулка; 3, 6 — скобы крепления рулевого механизма; 4, 5 рулевые тяги; 7 правый защитный колпак; 8 — правая опора рулевого механизма; 9 – защитный чехол рулевого механизма; 10 — рулевой механизм; 11 — уплотнитель; 12 — промежуточный вал с нижним карданным шарниром; 13 — верхний карданный шарнир; 14 — рулевая колонка с электроусилителем рулевого управления; 15 — рулевое колесо; 16 — контактное кольцо; 17 — гайка крепления рулевого колеса; 18 — накладка рулевого колеса (подушка безопасности водителя); 19 подшипники рулевого вала; 20 левый защитный колпак; 21 левая опора рулевого механизма

Проверка рулевого управления Лада Гранта/Калина

Визуально проверяем состояние защитных чехлов наконечников рулевых тяг и рулевого механизма. Поврежденные чехлы (порванные, с трещинами) необходимо заменить.

Убеждаемся, что рычаг фиксации рулевой колонки поднят до упора. Пытаясь перемещать рулевое колесо в вертикальной плоскости, проверяем надежность крепления рулевой колонки механизмом фиксации.

Если рулевая колонка Лада Калина/Гранта ВАЗ-2190 перемещается, снимаем накладки рулевой колонки и ключом на 13 мм подтягиваем гайку оси рычага фиксации рулевой колонки.

Пробуя перемещать рулевое колесо вдоль оси рулевого вала, убеждаемся в отсутствии люфта рулевого колеса на шлицах вала и вала в рулевой колонке.

Для проверки люфта в рулевом управлении поворачиваем рулевое колесо в положение, соответствующее движению прямо. На панель приборов укладываем шлицевую отвертку таким образом, чтобы ее лезвие располагалось рядом с ободом рулевого колеса (для надежности ее можно закрепить малярным скотчем).

Поворачивая рулевое колесо направо до начала поворота колес (выбирая люфт), а затем налево и ориентируясь по лезвию отвертки, мелом, отрезками проводов или иным способом отмечаем эти положения на ободе. Люфт не должен быть более 5″ (или 18 мм) при измерении по наружной части обода.

Увеличенный люфт свидетельствует о необходимости поиска и устранения неисправности. Как правило, в первую очередь в рулевом управлении Лада Гранта/Калина выходят из строя наконечники рулевых тяг.

Для проверки отсутствия люфта в наконечниках рулевых тяг, помощник слегка покачивает рулевое колесо из стороны в сторону. Кладем руку на место соединения рулевой тяги с поворотным рычагом стойки подвески так, чтобы ладонь касалась их одновременно.

При появлении люфта в наконечнике рулевой тяги, будет ощущаться смещение поворотного рычага относительно тяги. Проверяем затяжку гаек болтов карданного шарнира рулевой колонки. Повторяем проверку с другой стороны автомобиля. Неисправные шарниры заменяем.

При покачивании рулевого колеса из стороны в сторону прислушиваемся к работе рулевого механизма. Стук со стороны правого края рулевого механизма свидетельствует об износе опорной втулки. Неисправный рулевой механизм снимаем и ремонтируем либо заменяем.

Включаем зажигание — на щитке приборов должна загореться контрольная лампа неисправности электроусилителя рулевого управления. Запускаем двигатель.

Контрольная лампа должна погаснуть, рулевое колесо должно легко вращаться одной рукой. Загорание лампы во время работы двигателя свидетельствует о неисправности электроусилителя и необходимости его ремонта.

Замена рулевой колонки Лада Калина/Гранта ВАЗ-2190

В зависимости от цели работы рулевую колонку можно снять в сборе с рулевым колесом и подрулевыми переключателями. Операция описана с частичной разборкой рулевой колонки.

– Поворачиваем рулевое колесо в положение, соответствующее движению по прямой. Снимаем рулевое колесо

– Снимаем декоративные накладки рулевой колонки.

– Крестовой отверткой отворачиваем три самореза и снимаем нижнюю накладку панели приборов.

– Отсоединяем колодки жгутов проводов от подрулевых переключателей и контактного кольца.

– Ослабляем стяжной болт и снимаем соединитель в сборе с подрулевыми переключателями и с контактным кольцом.

– Разъединяем колодки жгута проводов замка зажигания.

– Освобождая фиксаторы, отсоединяем две колодки жгутов проводов от электроусилителя рулевого управления Лада Гранта/Калина.

– Снять рулевую колонку можно в сборе с промежуточным валом. Однако снимать и устанавливать рулевую колонку удобнее, если разъединить промежуточный вал.

– Соединение фланцев карданных шарниров промежуточного вала возможно только в одном положении, поэтому можно не помечать их взаимное положение.

– Отворачиваем гайку стяжного болта, соединяющего карданные шарниры промежуточного вала. Извлекаем болт.

– Ослабляем затяжку двух гаек нижнего крепления рулевой колонки Лада Гранта/Калина.

– Тем же ключом отворачиваем две гайки верхнего крепления рулевой колонки.

– Снимаем рулевую колонку в сборе.

– Отворачиваем гайку стяжного болта фланца нижнего карданного шарнира промежуточного вала. Извлекаем болт.

– Шлицевой отверткой разжимаем фланец и снимаем карданный шарнир со шлицев вала механизма рулевой рейки Лада Калина/Гранта ВАЗ-2190.

Как снять и установить колонку рулевую

Вам будут нужны: головки торцовые 13, 24, отвертки с лезвиями крестообразным и плоским, маркер.

Колонка рулевая является одним из важнейших элементов в обеспечении безопасности движения, так что следует в обязательном порядке заменить валы, установленные в колонке рулевой для рулевого управления либо всю колонку в случае наличия таких дефектов;

— деформация либо повреждение вала промежуточного, люфт в шарнирах карданных, повреждение клеммового соединения шарнира нижнего с валом-шестерней механизма рулевого и клеммового соединения шарнира верхнего с валом колонки рулевой;

— деформация либо повреждение деталей и вала колонки рулевой, повреждение пальцев, соединяющих вал со ступицей колеса рулевого;

— повреждение механизма для регулировки положения колонки рулевой;

— выход из строя электроусилителя от управления рулевого.

Снимать колонку рулевую необходимо в таком порядке.

1. Отсоединить от клеммы «минус» провод в аккумуляторной батарее.

2. Снять модуль от подушки безопасности.

3. Снять колесо рулевое.

4. Снять кожух колонки рулевой

5. Снять переключатели подрулевые

6. Снять кольцо контактное подушки безопасности

7. Сжать фиксатор для колодки жгута проводов, отсоединить колодку от контактной группы замка (выключателя) зажигания

8. Отжать фиксатор для колодки жгута проводов, отсоединить колодку от блока антенного от иммобилизатора

9. Сжать фиксатор для колодку жгута проводов и отсоединить колодку от блока управления электроусилителем управления рулевого

10. Аналогично отсоединить 2-ю колодку от блока.

11. Пометить, к примеру, маркером, как взаимно располагаются нижний карданный шарнир вала промежуточного и вала механизма рулевого.

12. Отвернуть гайку от стяжного болта соединения клеммового колонки рулевой.

13. Извлечь из отверстия болт и отсоединить шарнир от вала механизма рулевого.

14. Отвернуть 4 гайки для крепления колонки рулевой к каркасу приборной панели и опустить ее вниз на длину жгута проводов, который подсоедините.

Так располагаются гайки для крепления колонки рулевой.

15. Сжать фиксатор для колодки жгута проводов, отсоединить колонку от усилителя для рулевого управления.

16. Отсоединить держатель для жгута проводов от кронштейна колонки рулевой.

17. Отсоединить держатель для жгута проводов от кронштейна на усилителе управления рулевого.

18. Снять колонку рулевую с замком (выключателем) зажигания и валом промежуточным.

19. Установить колонку рулевую в обратном порядке.

Рулевое управление Лады Гранта

Оно предназначено для того, чтобы управлять автомобилем во время движения. Конструктивно состоит из таких основных элементов:

Работа механической части заключается в том, что водитель воздействует на руль, импульс через рулевой механизм и рейку передаёт усилие на передние колёса через рычаги, автомобиль поворачивает в нужную сторону. Характерная особенность руля легкового автомобиля – в его меньшем диаметре (по сравнению с грузовиком). Различается и конструкция механизма. Рулевое управление Лады Гранты дополняется электроусилителем. Руль может регулироваться по высоте. По вылету, к сожалению, настройки нет.

Рулевой механизм Лады Гранты реечного типа, самый простой и недорогой вариант.

Привод механический, конструктивно состоит из рычагов, тяг и шарниров. Для более эффективного и удобного управления Лада Гранта оснащается электрическим усилителем. Это сложный механизм, обеспечивающий усилие благодаря использованию электроэнергии. Электроусилитель, или просто ЭУР, применяется для улучшения динамических характеристик, управляемости. И, по некоторым данным, позволяет сэкономить топливо за счёт повышения маневренности автомобиля.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Устранение

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

От исправности рулевого механизма зависит не только комфорт управления, но и безопасность водителя и его пассажиров. Неполадки узла нужно уметь вовремя диагностировать и устранить.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Текст видео

Пошаговая инструкция по ремонту рулевой рейки Lada kalina 2 при помощи капролоновой втулки от https://mirvtylok.ru/

в 9 из 10 случаев люфт и стук рулевой рейки на Ладе Калине происходит из-за износившейся втулки. Замена стандартной втулки на усиленную, изготовленную из капролона избавит Вас от дорогостоящего ремонта рулевой рейки.

Каковы достоинства установки капролоновой втулки рулевой рейки?

1) Убирает стук и люфт рулевой рейки Lada Kalina 2) Экономия средств. Вы гарантированно получите экономию 2500-7500 рублей за одну замену рулевой рейки. Умножьте эту цифру на количество замен, которые вы произведете за весь срок эксплуатации автомобиля. Достойная экономия, согласитесь! 3) Отличный уровень качества. Оригинальные втулки быстро изнашиваются, поскольку изготавливаются из пластика. 4) Технические характеристики капролона и опыт научных специалистов, работавших в связке с квалифицированными мастерами по ремонту Lada Kalina, позволили разработать изделие высокого качества, эффективно работающее в течение всего срока эксплуатации вашего автомобиля. 5) Обеспечение хорошей управляемости автомобилем, привычный комфорт и абсолютный контроль руля. 6) Данная втулка служит в среднем 80-100 тысяч километров пробега

Конструктивные особенности и отличия: 1) В оригинальном исполнении используются защелки-уши. 2) Наши втулки надежно фиксируются, в корпусе рейки, за счет прессовых посадок. Мы считаем такую фиксацию оптимальной, с учетом свойств графитонаполненного капролона.

Каждый автовладелец Лады Калины, рано или поздно столкнется с проблемой выхода со строя и ремонтом рулевой рейки. Конечно, эксперты и автомеханики рекомендуют менять этот элемент, но не каждому под силу купить этот элемент, поэтому ремонт – это выход.

Видео о ремонта рулевой рейки на Лада Калина:

Видео материал расскажет, как ремонтировать рулевую рейку, даст основные рекомендации и особенности по сборке.

Регулировка рулевой рейки

Узел стучит по разным причинам. На самом деле это настоящая болезнь механизма управления, доставшаяся по наследству от Лады Калины, т. к. узлы идентичны на этих автомобилях. Отрегулировать рейку можно своими руками.

Для этого понадобится минимум инструмента:

• ключ для калибровки рулевой рейки;
• торцевые головки на 10 и 13;
• фигурная отвёртка.

Для подтяжки рейки можно воспользоваться двумя способами. Первый подразумевает использование специального ключа, который можно просунуть в зазор арки с левой стороны. Второй способ более трудоемкий и подходит в том случае, если нет возможности просовывать руку в зазор. Для этого понадобится демонтировать АКБ и его площадку, только так можно добраться до гайки для подтягивания редуктора. С первым способом всё просто, поэтому лучше рассмотреть второй вариант.

Для этого нужно отсоединить клеммы аккумулятора и снять его, после чего демонтировать площадку под ним. Теперь можно добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно купить комбинированный, с одной стороны – для подтяжки рейки, с другой – для натяжения ремня ГРМ.

Для подтягивания гайку нужно поворачивать по часовой стрелке.

Правильное определение неисправности

1. Правый край рейки должен блестеть, в противном случае необходим ремкомплект рулевой рейки.
2. Не допускается наличие даже малейших следов ржавчины, которые выступят в качестве абразивного материала.
3. Следует проверить целостность втулки: если она стучит или имеет следы износа, то необходимо произвести замену.
4. Надо внимательно осмотреть все крепления: если обнаружены места с ослабленными зажимами, то их подтягивают.

С последним фактором необходимо быть очень острожным. Чрезмерная физическая сила здесь только навредит. Если решено проводить диагностику и замену своими руками, необходимо использовать смазку и гаечный ключ. Тяжело перемещающийся по резьбе болт или гайка просто требует использования масла. В некоторых случаях ее можно передвинуть на 1-3 деления, но отчаиваться не стоит. Этого хватит для визуального осмотра.

Сложностей возникнуть не должно, ведь информация о том, как подтянуть деталь, содержится в инструкции по эксплуатации транспортного средства.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

1. Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
2. Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
3. Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
4. Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
5. Подсоединить адаптер к валу, но не фиксировать его гайкой.
6. На адаптер устанавливается спортивный руль и закрепляется специальными винтами.

Выбрасывать или продавать заводское изделие нельзя, спортивный вариант вызовет вопросы при прохождении техосмотра.

ГУР и ЭУР: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов. Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер.

В наборе цифр есть определение места производства, это две последние цифры:

• 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
• 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
• 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
2. Просверлить в пластине отверстия для крепления электроусилителя.
3. Кардан зафиксировать на ЭУР.
4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
5. Прикрепить электроусилитель, после чего установить кардан в рейку.

Реечный рулевой механизм

Если говорить в целом о рулевом механизме Лады Гранта, то следует отметить такие его основные характеристики и особенности.

1. Рулевая колонка предусматривает возможность регулировки наклона руля. А сам руль имеет возможность блокироваться за счет установки антиповоротного устройства, связанного с замком зажигания.
2. Рулевой механизм установлен реечного типа, где имеется возможность изменения передаточного отношения в разных режимах работы.
3. Механизм преимущественно оборудуется электроусилителем руля.
4. Электроусилитель оснащен блоком, который позволяет проводить самостоятельную диагностику технического состояния устройства, а в случае необходимости исключить усилитель из работы.

Принципиальная схема устройства рулевого управления Лады Гранта достаточно проста. Механизм типа шестерня-рейка закреплен в моторном отделе на специальном щите через резиновые опоры. Надежность крепления обеспечивают приваренные к кузову болты. Рулевой привод обеспечивается через две отдельные рулевые тяги, которые взаимодействуют с поворотными рычагами стоек передних колес.

Надежность зацепления зубчатой пары с одной стороны обеспечивает специальный зазор, выставляемый в заводских условиях. С другой стороны точность зацепления поддерживает пружинный упор, который прижимает саму рейку к зубьям шестерни.

Вышеуказанный зазор в нормальных условиях составляет 0,1 мм, однако в процессе эксплуатации может нарушаться вследствие износа отдельных деталей. Таким образом, одной из основных причин, почему появился посторонний стук в рулевом механизме, является нарушение установленного зазора зубчатого зацепления. Следует отметить и другие неисправности, которые могут привести к тому, что в автомобиле появится неприятный стук:

• ослабление крепления самой рулевой рейки на крепежных болтах;
• ослабление крепления в шаровом шарнире рулевых тяг;
• износ или разрушение зубьев механической передачи.


Особенности конструкции

Система рулевого управления Лады Калины включает электрический усилитель и рулевую колонку, регулируемую по высоте и углу наклона. Рулевой механизм представляет собой рулевую рейку с изменяемым передаточным отношением. Рейка входит в зацепление с картером двигателя через шестерню, имеющую косые зубья, шаг которых различается по длине рейки. На рисунке приведена конструкция рулевой рейки Калины.

Рулевая рейка на Калине прижимается к шестерне пружиной. Трение снижается при помощи пластикового вкладыша. Прижатие пружины изменяется регулировочной гайкой (выставленный заводской зазор между рейкой и валом — 0,1 мм). Второй торец рейки упирается в пластиковую втулку. Регулировка зазора помогает избавиться от стуков.

Вал рулевой системы установлен в подшипниках (один — в кронштейне колонки, другой — в корпусе электроусилителя). Кронштейн колонки закрепляется к кронштейну педалей (передняя часть) и к кронштейну кузова. Кронштейн колонки с трубой соединяется в виде шарнира из двух пластин, что позволяет изменять положение руля, причем диапазон перемещения ограничивается прорезями в пластинах.

Для фиксации положения трубы предназначен рычаг, соединяемый с регулировочной втулкой. Она ввернута в стяжной болт, расположенный в прорезях пластин. При повороте рычага втулка вращается, ослабляя фиксацию пластины, что позволяет менять положение руля. Пружины между пластинами и кронштейном подтягивают трубу вверх при ослаблении крепления.

Рулевая система Лады Калины имеет две рулевые тяги и поворотные рычаги. Тяга состоит из внешнего и внутреннего наконечников и регулировочной резьбовой втулки, которая при вращении изменяет длину тяги. Нужная регулировка тяг фиксируется болтами. Тяга соединяется с поворотным рычагом с помощью внешнего наконечника, имеющего шарнир шарового типа.

Электрический усилитель Калины уменьшает усилие, прикладываемое к рулю. Он собран на базе электродвигателя с редуктором, размещенным под кожухом системы руля. Управляется усилитель электронным блоком, получающим сигналы от датчиков скорости автомобиля, вращения вала и момента вращения рулевого вала.

Принцип работы усилителя основан на том, что в стационарном состоянии автомобиля момент на рулевом валу устанавливается наибольший, а при движении — снижается с ростом скорости. На приборной панели установлен индикатор работы усилителя руля.

Снятие рулевого механизма

Если стук все-таки появился, то владельцу авто предстоит произвести демонтаж механизма. Эту работу удобнее и быстрее проводить при нахождении средства передвижения на подъемнике. Для проведения работ потребуется необходимый инструмент, к которому в этом случае относят:

• торцевой ключ или головку с воротком на 13;
• плоскую отвертку;
• прочный нож;
• специальный ключ на 24 для рулевой рейки;
• шестигранник на 6 с воротком.

Перед началом проведения работ аккумуляторную батарею отсоединяют, тем самым принимая необходимые меры безопасности. На первоначальном этапе нужно предварительно ослабить болты крепления передних колес. Сами колеса следует оставить в положении «прямо» перед поднятием автомобиля на подъемник. Дальше разъединяют карданный вал рулевого колеса от вала приводной шестерни реечного механизма.

Эту работу проводят из салона. Поэтому автомобиль не поднимают высоко. Теперь можно высвободить поворотные тяги, открутив их от поворотных рычагов. И как только эта работа будет проведена, можно приступать к демонтажу рулевого механизма. Ключом на 13 откручивают гайки его крепления и снимают крепежные хомуты.

Рулевой механизм снимают вместе с отсоединенными рулевыми тягами. Следующим этапом проведения ремонтных работ является разборка снятого устройства. Здесь следует освободить рулевую рейку от всех защитных чехлов, которые надеты на механизм. С этой целью срезают все фиксирующие хомуты, которые впоследствии нужно будет заменить на новые.

Справочные данные

Основные данные для контроля, регулировки и обслуживания

Таблица 11.1

Моменты затяжки резьбовых соединений

Таблица 11.2

Диагностика, ремонт и обратная сборка

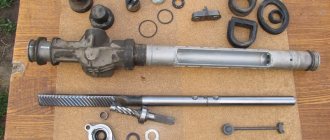

Прежде чем определить, почему возник стук в рулевом управлении, следует разобрать рейку полностью и провести диагностику на предмет износа, разрушения составных деталей и соединений. Разборку проводят в такой очередности. Закрепляют рулевую рейку в тиски, предварительно позаботившись об установке прокладок из мягкого металла или другого материала. Отворачивают гайку крепления трубы картера механизма. Проводят снятие трубки картера. Вынимают фиксаторы крепления втулок трубы и извлекают их.

Выкручивают регулировочную гайку. Здесь нужно использовать специальный ключ на 24, который имеет внешние грани для откручивания. Последовательно извлекают пружину упора рейки, уплотнительное кольцо и упор рейки. Демонтируют крышку картера. После снятия сепаратора подшипника и уплотнительного кольца извлекают рейку. Демонтируют второй элемент пары рулевого механизма — вал-шестерню.

Теперь можно провести диагностику состояния подшипников, уплотнительных колец. После тщательной очистки оценивают износ зубчатых секторов, состояние поверхности рейки, вала. Ведь именно здесь лежит причина, которая и обуславливает появившийся стук. В случае необходимости подбирают нужные детали и проводят их замену.

Перед обратной сборкой все ответственные соединения смазывают специальным составом. Очень часто именно недостаточное количество заложенной смазки приводит к быстрому износу нагруженных деталей, что нарушает ранее установленный зазор. Поэтому даже недавно установленная рейка стучит вновь.

Сборка рулевого механизма проводится в обратной последовательности. Для правильной и легкой установки демонтированных подшипников следует подобрать нужного диаметра обрезки труб, которые помогут правильно установить подшипники на место. Собранный рулевой механизм подлежит обязательной регулировке, поскольку величина зазора тоже может определить, появится ли стук после обратной установки.

Регулировка пружины и усилителя руля

Очень часто причиной стука при повороте рулевого колеса является ослабление прижимной пружины. Она обеспечивает нужное усилие прижатия шестерни рулевой рейки к главной шестерне вала, которое устанавливается на заводе-изготовителе путем регулировки и фиксирования пружины. В процессе использования транспортного средства пружина теряет упругость, расслабляется.

Для того чтобы повысить усилие прижатия пружины, необходима ее подтяжка, что и производится после отсоединения рулевого механизма, но без извлечения рулевой рейки. Ремонт рулевой рейки в этом случае заключается в установке нужного зазора между рейкой и шестерней вала. Рулевая рейка устанавливается в среднее положение и фиксируется от перемещений.

Извлекается заглушка из резины, а в отверстие регулировочной гайки упора помещается щуп индикатора так, чтобы он соприкасался с упором рейки. Лучше использовать индикатор часового типа. Затем, проворачивая вал-шестерню, который толкает упор, индикатором замеряется размер перемещения упора. Длина перемещения не должна превышать 0,05 мм.

Если наблюдается превышение этой величины, то оно устраняется поворачиванием регулировочной гайки. Рулевая рейка фиксируется в положении, соответствующем необходимому зазору, а легкость вращения вала-шестерни проверяется в пределах всего возможного перемещения рейки.

Вращение регулировочной гайки производится при помощи специального ключа для регулировки рулевых реек ВАЗ. Не рекомендуется слишком сильное затягивание гайки, что может негативно сказаться при максимальных поворотах рулевого колеса. В случае наличия люфта при повороте руля подтяжка пружины может быть произведена путем практического подбора правильного усилия.

В этом случае первоначально регулировочная гайка поворачивается на 20-25°, и проверяется наличие стука при повороте рейки. Если шум не устранился, то снова закручивается гайка на 10-15°, и так до устранения стука. В случае когда подтягивание пружины не помогает, требуется ремонт рулевой рейки.

Регулирование электрического усилителя Калины лучше всего производить после снятия рулевой рейки, но его можно выполнить и без демонтажа при некоторых неудобствах. Автомобиль ставится на ремонтную яму так, чтобы снизу открылся доступ к креплению передней части усилителя.

Регулировка рейки

Перед тем как устанавливать рейку с тягами обратно, необходимо выполнить выставление зазоров зубчатого соединения. Учитывайте, что упорную гайку лучше сразу заменить на новую. Выставляют рейку в среднее положение, так, как если бы колеса стояли прямо. Для регулировки используют специальный индикаторный механизм часового типа. Начинаем вращение шестерни-вала и замеряем показания индикатора.

Если значение 0,05 мм, то следует завернуть регулировочную гайку на такую же величину. После того как регулировка рулевой рейки будет завершена, проверяют легкость и равномерность перемещения по всей длине хода рейки. При условии, что все сделано точно, следует зафиксировать положение регулировочной гайки, проведя специальное кернение пробойником. Когда выполнены все работы, можно приступать к обратной установке рулевого механизма на Лада Гранта. После того как механизм был установлен обратно на машину, следует еще до начала движения на стоящем автомобиле прокрутить рулевое колесо, проверяя равномерность вращения. Проверку, которая выявит, что отсутствует стук, можно будет произвести только в движении по неровной дороге.

Неисправности рулевого управления, как правило, возникают из-за недостаточно частого профилактического осмотра. Если владелец прозевал появление незначительных подтеков в рулевом механизме, потери целостности защитных чехлов, то вероятность того, что в скором времени в нем появится стук, достаточно велика. Поэтому важно проводить ежегодную диагностику.

Причины посторонних звуков, снятие рейки

Часто возникают ситуации, когда при повороте руля Лады Калины слышно, как что-то стучит и гремит. Такие посторонние звуки могут раздаваться постоянно или появляться после длительной стоянки. Если что-то грохочет в рулевом механизме, то следует выяснить причины этих шумов. Часто они возникают из-за износа шарового шарнира. Такой дефект может привести к невозможности движения транспорта, и деталь необходимо будет своевременно заменить.

Причиной стука или скрипа руля иногда становится повреждение гранаты. При неисправности рулевых реек, помимо стуков, возникает отдача рулевого колеса или появляются признаки закусывания руля. В этом случае потребуются регулировка или ремонт рулевой рейки, а, возможно, и ее замена. Шумы появляются при износе втулки амортизаторов. Виной стука может стать ослабление болтов, крепящих картер.

Конструкция системы руля Калины такова, что подтяжка рулевой рейки, регулировка пружины могут быть произведены только после снятия рейки. Съем ее производится в следующем порядке. Приподнимается передняя часть автомобиля с использованием подъемника или «козелков». Со стороны салона выворачивается болт шлицевого крепления колонки руля.

Место крепления располагается ниже блока педалей. Снимаются передние колеса машины. Затем откручиваются и вынимаются гайки поворотных кулачков. Из-под капота извлекается аккумулятор вместе с площадкой. Извлекается теплоотражатель. Наконец, отвинчиваются гайки крепления рулевой рейки к кузову. После этого рейку можно извлекать наружу.

При разборке, регулировке и ремонте рулевой рейки Калина потребуется следующий инструмент:

• специальный ключ для регулирования рейки ВАЗ;
• индикатор зазоров часового типа;
• отвертка, плоскогубцы, набор торцевые и гаечных ключей;
• молоток;
• киянка;
• съемник рулевых наконечников;
• штангенциркуль;
• зубило;
• кисточка.

Любые посторонние звуки при повороте руля должны вызывать у водителя настороженность. Необходимо сразу выяснить причины их появления. Ремонт и регулировка рулевой рейки Калины может повысить безопасность движения.
