Самостоятельно дорабатываем термостат ваз 2110 или ставим замену


В ходе эксплуатации автомобиля Лада Приора, владельцы сталкиваются с проблемой плохого и очень долгого отопления салона.

Статья подробно раскроет тему, как установить термостат от Гранты на Приору. Также будут рассмотрены особенности конструкции систем охлаждения обеих моделей, преимущества подобной модернизации.

Особенности термостата ВАЗ-2110

  • ускоряет процесс прогревания двигателя в целом;
  • поддерживает оптимальную рабочую температуру.

Основной функцией автомобильного термостатного устройства специалисты называют блокировку потока охлаждающего антифриза при поступлении в радиатор. Это связано с механизмом работы самого термостата. Дело в том, что через холодный двигатель антифриз не проходит, а при его нагревании до определенной температуры происходит срабатывание термостата – он открывается, а двигатель благодаря этому может быстрее разогреваться.

Сложностью конструкции автомобильный термостат не отличается, так как состоит из нескольких элементов:

Все эти элементы заключены в корпус, на котором обозначается информационные данные о температурных режимах, что соответствуют определенной модели автомобильного двигателя.

Инструкция № 1

Часто случается, что температура двигателя во время его работы не поднимается до оптимальной. Например, на корпусе термостатного устройства отмечено 90 градусов, а температура не выше 85. То эту проблему можно решить с помощью несложной доработки – видоизменения штока. Дело в том, что в процессе открытия термостата шток упирается в крышку. Если же в крышке расширить специальное углубление, то термостат будет срабатывать позже. Поэтому проще заменить шток на болт, подходящего размера.

  1. Вытащить сам шток из крышки.
  2. Просверлить сквозное отверстие на 4,5.
  3. Нарезать внутреннюю резьбу на 5.
  4. Подобрать болт по длине с запасом.
  5. Поставить контргайку на 5 и шайбу с резинкой, для уплотнения.
  6. Установить термоэлемент обратно.
  7. Залить антифриз.
  8. Проверить на практике, отрегулировать начало открытия большого круга на 89 градусов.

Установка доработанного ТС

На ВАЗ 2110 можно без труда установить более совершенный термостат от Гранты 2190. Но все же следует немного знать об устройстве системы отопления/охлаждения в Гранте. Ее схему можно без особого труда реализовать на «десятке».

  • Оригинальный ТС Гранты 2190 от BEHR;
  • Нижний патрубок радиатора от Гранты, но подойдут и верхний 21214, либо просто подобранный по размеру;
  • Тройник от ВАЗ 2110 для системы охлаждения;
  • Шпильки на 8 мм по длине – как от постели распредвала;
  • Прямой длинный патрубок печки от «десятки»;
  • Прокладка для термостата.

Действуем по такому плану:

  1. Нижний радиаторный патрубок меняем на тот, что от Гранты (или аналогичный). Можно оставить и родной, но соединить его с подходящим по диаметру под прямым углом с помощью куска трубы. Однако помним – чем больше соединений, тем больше возможностей для протечек;
  2. Заводим патрубок расширительного бачка через тройник ВАЗ 2110: один конец – на слив с радиатора печки, другой – на подводящую трубу;
  3. Сливаем охлаждающую жидкость;
  4. Меняем шпильки на более длинные, и ставим термостат Гранты;
  5. Перекручиваем датчик температуры.

Далее следует проверка на работоспособность доработанной системы обогрева. Обычно ТС Гранты более стабилен, обеспечивает более быстрый прогрев воздуха в салоне, не подвержен скачкам температуры.

Какой термостат выбрать?

Итак, уже упоминалось, что встречаются термостаты разборные и неразборные. Но, это не единственный нюанс, по которому можно выбирать эти детали. Существует еще разделение по числу отверстий. Все стоковые термостаты имеют 5 отверстий, а тюнинговые по 6 отверстий. Перед тем, как приступить непосредственно к выбору, следует разобраться в чем между ними различие.

Термостаты с 5 отверстиями в которых вставлены штуцеры, обеспечивают более медленное прохождение охлаждающей жидкости. С технической точки зрения во время морозов такой подход оправдан, так как ОЖ протекает через систему медленнее, двигатель меньше остывает. Но, тут имеются и недостатки, в жаркую погоду есть риск перегрева двигателя, также печка плохо прогревает салон.

Термостаты с 6 отверстиями позволяют получить более качественное охлаждение, также с ними эффективнее работает печка. Но, зато в зимнее время мотор будет прогреваться дольше.

Так что же лучше выбрать. Производитель рекомендует использовать только штатные термостаты, но они не всегда удовлетворяют водителей. Если вы хотите увеличить эффективность работы печки, следует выбирать деталь с 6 отверстиями. Также купив разборный термостат, вы получите возможность самостоятельной его доработки.

№2 Доработка термостата на Ладе Гранте — замена термовставки

Данный способ подразумевает полный демонтаж регулятора потока, разбор его на составные элементы. Детальный процесс описан выше.

Проводим дефектовку полости термостата, протираем ветошью, осматриваем на наличие трещин, прочих дефектов.

Снятая пружина с термоэлемента

Заменяем «сердцевину» целиком. Под штатный терморегулятор подходят следующие сердцевины:

  • Wahler: 3017.87 D (на 87°С);
  • Behr (Бехр) 3091.92В (на 90°С).

Заменяем комплект полностью, с пружиной, доработка термостата Лузар на Ладе Гранте завершена.

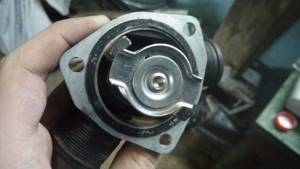

Термостат под крышкой в разобранном виде В качестве альтернативы используйте сердцевину от Дэу или Рено, каталожный артикул детали — Vernet 4898,92. Конструкция детали несколько иная, требует подгонки. Для штатных термостатов от Luzar подобная модернизация невозможна.

При условии соблюдения рекомендаций, расход горючего снизится на 1.0 – 1.5% минимум.

Дополнительное назначение СОД

Ваз 21102 система охлаждения двигателя и электровентилятор

Являясь системой, которая предназначена для охлаждений деталей двигателя, нагревающихся в процессе работы автомобиля, СОД имеет еще и второстепенное назначение.В частности, это касается таких показателей, как:

  • нагрев воздуха в отопительной системе внутри салона;
  • снижение температуры нагнетаемого воздуха, поступающего в цилиндры (касается двигателей с турбонадувом);
  • охлаждение рабочей жидкости коробки, если на автомобиле стоит автомат;
  • снижение температуры отработанных газов, поступающих в систему рециркуляции;
  • посредством дополнительно встроенного радиатора еще и охлаждение масла.

Маркировка реле охлаждения двигателя ваз 21102

Узнать больше про СОД ваз 2110 можно посредством видео или фото, представленных широко в сети Интернет. Каждый автомобилист может доработать систему своими руками так, как ему вздумается, но если инструкция, конечно, это подразумевает. Цена на новый вентилятор не такая уж и высокая, чтобы не попробовать провести модернизацию системы охлаждения двигателя.

Ставим термостат от другой модели

Есть еще один способ улучшения работы термостата, для достижения эффективности следует использовать деталь от другой модели. При правильном подборе не потребуется никаких дополнительных доработок, в то же время работать система будет корректно и без сбоев.Тут самое главное не ошибиться при выборе детали. Оптимальным вариантом будет установка термостата от Лада Гранта, он практически идентичен по креплениям, но при этом более эффективен. Поэтому, многие водители ограничиваются именно его установкой.

Переделывать сам термостат не потребуется. Но, он немного больше, по сравнению со штатной деталью. Поэтому, потребуется заменить шпильки. Их выкручивают из блока цилиндров, и на их место устанавливают шпильки длиннее на 20 мм

. Этого будет вполне достаточно.Никаких особенностей у процесса замены нет. Просто снимают старый термостат, а на его место устанавливают новый. Обязательно замените прокладки.

Преимущества модернизации

Замена штатного термостата на устройство от Лады Гранта не занимает много времени и ее можно осуществить своими силами без обращения в сервис. Модернизация имеет ряд своих плюсов:

  1. Силовой агрегат прогревается быстрее.
  2. Салон автомобиля начинает прогреваться при достижении температуры 50 градусов.
  3. После 70 градусов начинается обдув горячими потоками воздуха.
  4. Мотор не перегревается на холостых оборотах.
  5. Полностью пропадает проблема разгерметизации системы охлаждения.

Теперь радиатор отопления не зависит от давления водяной помпы и открытия байпасного клапана. Циркуляция антифриза на малом круге проходит последовательно, без воздействия температуры и давления.

Снятие и установка

Перед тем, как начинать установку нового устройства, необходимо снять с двигателя старое. Давайте рассмотрим последовательность работы, на примере четырнадцатой модели. Для проведения данной операции, вам понадобиться минимальный набор инструментов:

  • Две отвертки: плоская и крестовидная.
  • Набор гаечных ключей.
  • Герметик.
  • Стальные хомутики (4 штуки).
  • Новый термостат с Лады Гранты.

Начинается работа со слива охлаждающей жидкости с системы. Далее, для того чтоб освободить доступ к детали, необходимо снять воздушный фильтр. Теперь, когда нужный нам элемент будет на виду, его необходимо аккуратно извлечь. Первым делом, ослабьте крепежные хомутики, находящиеся на патрубках термостата. Снимать сами патрубки, необходимо последовательно, начиная с нижних, соединяющих радиатор и расширительный бачок.

После того, как патрубки будут отсоединены, открутите гайки крепления на самом устройстве. На этом демонтаж завершен. Перед тем, как провести установку новой запчасти, убедитесь в отсутствии дефектов на патрубках и самом устройстве.

Установка термостата на ВАЗ 2114, 2109 и т.д. производится строго в обратном порядке. На все отверстия новой детали, необходимо нанести тонкий слой герметика

Особое внимание обратите на то, чтоб герметик был на силиконовой основе, и спокойно выдерживал температуру до 130 градусов

Установите термостат на свое место, и закрепите его болтами. Далее, наденьте патрубки: сперва верхние (от печки и блока цилиндров), а затем и нижнее (от радиатора и расширительного бачка). Крепежные хомутики необходимо полностью заменить. Также, затягивать их сразу не нужно, так как они могут выдавить герметик внутрь охлаждающей системы ВАЗ 2114, 2109 и т.д. Сначала просто наживите хомутики, а полностью затянуть их следует по истечению 30 – 40 минут.

После окончания процедуры, не спешите заливать охлаждающую жидкость. Для того, чтоб герметик полностью освоился, и не пропускал жидкость, ему необходимо дать просохнуть, примерно часа 3 – 4.

↑ Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

  • 1–26 – см. Выше
  • 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку
  • 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка
  • 29 – датчик температуры охлаждающей жидкости в выпускном патрубке
  • 30 – трубки радиатора
  • 31 – сердцевина радиатора

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

↑ Контроль температуры

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, ВАЗ -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

↑ Насос охлаждающей жидкости

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, ВАЗ-2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

↑ Термостат

Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

↑ Расширительный бачок

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

↑ Радиатор

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Как проверить работает ли термостат на ваз 2110

Проверка и замена термостата ВАЗ десятого семейства

Перераспределением потоков жидкости в системе охлаждения двигателя управляет термостат. Со временем клапан термостата может заклинить на большом или малом круге циркуляции, и система охлаждения будет работать не правильно (перегрев/недогрев двигателя). А на сколько сложно проверить и поменять термостат самостоятельно ?
Проверка термостата

Для проверки термостата опускаем его в сосуд с охлаждающей жидкостью, подогреваем сосуд и контролируем по термометру начало открытия основного клапана.

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

При проверке термостата на автомобиле после пуска холодного двигателя отводящий (нижний) шланг радиатора некоторое время должен оставаться холодным, а затем быстро нагреваться, указывая на начало циркуляции охлаждающей жидкости по большому кругу.

Проверить термостат в магазине очень просто, достаточно дунуть в штуцер термостата. Таким образом, мы проверим на сколько плотно в холодном виде закрыт малый контур.

Снятие термостата ВАЗ 2110
  1. Ослабить хомуты отводящего шланга радиатора.
  2. Ослабить хомуты подводящего шланга трубы помпы и шланга, соединяющего термостат с выпускным патрубком.
  3. Снять термостат.

Установка 6ти дырочного термостата в ВАЗ 2110

  1. первые ВАЗ 2110 — термостат старого образца (левый рисунок)
  2. до 2003года имеют 5ти дырочный термостат (2 рисунка по середине)
  3. после 2003 года имеют 6ти дырочный термостат (правый рисунок) — поэтому они и считаются более теплыми по сравнению с предудущими. (каталожный номер 21082-1306010-11)
  1. Более стабильную температуру ОЖ
  2. Более продуктивную работу отопителя

xn--2111-43da1a8c.xn--p1ai

Ремонт системы охлаждения двигателя автомобиля

Принцип работы системы охлаждения двигателя
  1. Радиатора охлаждения двигателя, который предназначен для охлаждения нагретой охлаждающей жидкости потоком воздуха.
  2. Вентилятор радиатора, который повышает интенсивность охлаждения охлаждающей жидкости в радиаторе.
  3. Радиатора отопителя, который является источником тепла для салона автомобиля.
  4. Расширительный бачек, который служит для компенсации изменения объема охлаждающей жидкости вследствие температуры. Долить тосол без него тоже не получится.
  5. Помпа или центрабежный насос, которым осуществляется циркуляция охлаждающей жидкости в системе.
  6. Термостат, который предназначен для регулировки количества охлаждающей жидкости, проходящей через радиатор, чем обеспечивается оптимальный температурный режим в системе.
  7. Датчик температуры охлаждающей жидкости является одним из элементов управления системы охлаждения.
Диагностика системы охлаждения двигателя и определение проблем

xn--2111-43da1a8c.xn--p1ai

Доработка термостата ВАЗ 2110

Сравнение байпас каналов 6ти дырочного термостата — 11мм(слева) и 5ти дырочного — 16мм(справа)
Уменьшение байпас канала для 6ти дырочного термостата

xn--2111-43da1a8c.xn--p1ai

Лучший термостат для ВАЗ 2110, 2111 и 2112

Главная задача термостата в предотвращении перегрева двигателя, а также быстрый прогрев и своевременный отвод тепла от нагревающихся деталей. На ВАЗ 2110 не работает термостат? Не беда, достаточно заменить его на новый. А чтобы с ним не было проблем в будущем, следует правильно выбрать термостат еще в магазине…
  1. Двигатель перегревается.
  2. Двигатель не нагревается до рабочей температуры.
  1. Какой был срок службы у старого термостата?
  2. Какой производитель термостатов лучше?
  3. Лучше менять термостат в сборе или только его термоэлемент?

xn--2111-43da1a8c.xn--p1ai

Доработка термостата

На ВАЗ 2110 вполне возможна доработка термостата путем добавления еще одной дырочки в 5-дырочное устройство. Зачем это нужно и что дает?

  • В машинах, в частности на ВАЗ 2110 инжектор, с появлением шестого штуцера становится теплее из-за того, что уменьшается байпас канал. Для справки: байпасом называется насос для циркуляции жидкости в параллельно установленном трубопроводе;
  • Для работы печки необходимо, чтобы охлаждающая жидкость циркулировала по малому кругу. Происходит это через байпас канал. Чем меньше его диаметр, тем больше жидкости будет протекать через печку;
  • Дополнительный штуцер, как правило, избавляет тройник обратки отопителя от протечек, поскольку такие неисправности не редкость на «десятках».

В корпусе ТС (термостата) просверливают дополнительное отверстие 8 мм. Устанавливают дополнительный патрубок параллельно такому же, идущему на печку. Он нужен для того, чтобы «отработанная» жидкость из отопителя попадала в полость термостата, и не было переохлаждения двигателя.

Еще нужна дроссельная шайба – чтобы усилить ток жидкости через печку, если малый круг открыт, и регулировочный болт, упирающийся в ножку элемента, чтобы снаружи регулировать температуру открытия ТС.

Кстати, таким образом доработав, можно превратить карбюраторный ТС 82, просверлив и нарезав резьбу, в подходящий для ВАЗ 2110 инжектор.

Доработка системы охлаждения ваз 2110

Зачем дорабатывать систему охлаждения двигателя Ваз 2110 и делать ее похожей на СОД Лада Калина? В этой статье мы постараемся найти ответ на этот вопрос. Рассмотрим СОД Калины подробнее. Под капотом у нее находится расширительный бачок, откуда по шлангам жидкость уходит на большой круг. Получается, что она не нагревается до отметки 85 градусов по Цельсию.

На радиаторе отопителя мы не наблюдаем пароотводящего шланга, а на основном радиаторе пароотвод начинается после открытия большого круга. В чем же заключается превосходство этой системы по сравнению с охлаждением «десятки»? Во-первых, силовой агрегат нагревается значительно быстрее, а значит и салон прогревается. Во-вторых, давление в новой системе значительно меньше, чем в стандартной системе Ваз 2110, это значит, что расширительный бачок больше взрываться и повреждаться не будет. Нет необходимости часто заливать охлаждающую жидкость.

У системы охлаждения двигателя Калины есть всего лишь один минус, по сравнению с системой Ваз «десятой» модели. Недостаток заключается в частом включении вентилятора без внешнего обдува радиатора. Что потребуется для того, чтобы сделать доработку охлаждающей системы? Для начала нам нужно узнать, какой именно отопитель установлен на машине. А еще нужно вовремя «переобувать» резину, чтобы потом не возникло непредвиденных осложнений. Печка может быть старого или нового образца. Отопитель нового образца имеет большую производительность, в нем есть так называемые «завихрители», а еще размер выхода теплообменников меньше, чем размер их входа. Систему охлаждения двигателя Калины можно установить как на старую, так и на новую печку «десятки». Правда на старом отопителе, в случае установки, придется задросселировать выход, то есть уменьшить ее на 6 мм.

Отопитель, работающий на новой системе, будет отлично функционировать, но только на больших оборотах, то есть во время движения. Если же стоять на месте с заведенным мотором, из воздуховода будет дуть только теплый воздух. В этом случае нужно пару раз нажать на педаль газа и из печки снова пойдет горячий воздух. Оказывается, радиатор системы охлаждения создает своеобразное сопротивление, которое может преодолеть на холостом ходу только стандартная система охлаждения двигателя «десятки».

Как правило, подогрев дроссельного узла в конце концов будет завоздушивать, а через некоторое время печка и вовсе перестанет работать. Какие плюсы от уменьшения размера выхода из печки старого образца? Этим мы затормаживаем движение охлаждающей жидкости в отопителе, соответственно, увеличивается давление в дроссельном узле. Уменьшить диаметр выхода печки можно разными способами, к примеру, слева прикрываем дросселем, а справа — шаровым краном.

В процессе доработки нам потребуются такие материалы, как: Калиновский термостат, два Г-образных патрубка, специальный тройник, заглушка для пароотвода отопителя, заглушка для бачка, хомуты. Все необходимое мы приготовили, пора приступать к доработке системы охлаждения двигателя. В первую очередь меняем пятидырочный термостат от Калины. Бачок переносим на большой круг. Заглушаем пароотвод отопителя, из-за нее затормаживает весь поток, далее закупориваем пароотвод бачка.

Другой вариант доработки — использование шестидырочного термостата. В этом случае полностью скопировать систему Калины не получится, но попробовать можно. Заглушаем шестое отверстие термостата, на выход бачка присоединяем нижний патрубок радиатора, закупориваем пароотвод печки, подбираем оптимальную ширину канала байпаса, выполняем это методом заужения. После окончания доработки систему охлаждения двигателя нужно продуть, то есть удалить оттуда лишний воздух. Далее вытаскиваем патрубок с дроссельного узла, который уходит в обратку. Заливаем в бачок охлаждающую жидкость.

Наблюдаем за штуцерами патрубку дроссельного узла, оттуда должна побежать ОЖ. Если жидкость не поступает, то заводим двигатель и закрываем шланг пальцем. После того, как с патрубка начала течь ОЖ, закольцовываем его, прогреваем машину до рабочей температуры и проверяем работу отопителя на холостом ходу. Если дует горячий воздух, то значит работа выполнена правильно, если же воздух еле теплый, то придется заново вытащить патрубок с дроссельного узла и повторить всю последующую процедуру. В конце проверяем уровень жидкости, при необходимости доливаем ее до нормального уровня.

Подводя итог, отметим, что это далеко не новый метод доработки системы охлаждения двигателя, она зарекомендовала себя с лучшей стороны, вне зависимости от образца отопителя. Так что смысл заниматься этим есть, тем более в последнее время зимы начали быть суровыми и без печки ездить некомфортно.

Различия СОД

СОД (система охлаждения силового агрегата Лады Приора) не получила модернизации. Она была собрана по старой схеме для моделей 08–10 поколения ВАЗов. Заметно, что инженеры, при проектировании СОД, делали основной упор на прогрев силового агрегата. При этом температура и скорость прогрева салона машины ставились на второй план. В итоге, автомобиль получил расположение радиатора отопления, подключенным в малый круг циркуляции параллельным способом. При этом он полностью зависит от работы байпасного клапана термостата, а также от давления водяного насоса.

Термостат Приоры, независимо от того, какая это модель, с 16 или 8 клапанами, оснащен 2 запорными устройствами — основным и байпасным. При прогреве байпасный запор открыт, но не полностью. Тем самым, антифриз в радиатор отопления поступает под малым давлением. Горловина байпасного клапана имеет сужение, необходимое для увеличения давления антифриза. Увеличить давление можно только нажатием на педаль газа, что в условиях прогрева двигателя делать категорически запрещается. В итоге, узкий канал и большое давление антифриза, приводят к появлению течи в местах соединений патрубков.

Еще одной проблемой является расширительный бачок машины. Его включили в систему малого круга циркуляции. Большая часть охлаждающей жидкости (ОЖ) проходит через него, что не является необходимым.

Как только основной клапан открывается, охлаждающая жидкость уходит на большой круг циркуляции для снижения температуры. Термостат справляется с прогревом двигателя, но этого времени не хватает на прогрев салона машины.

СОД Лады Гранта спроектирован другим образом. Инженеры подключили радиатор отопления последовательно с силовым агрегатом. Теперь антифриз нагревается одинаково — в двигателе и обогревателе. Из этой схемы также удален расширительный бачок. Теперь он включен в слив между радиатором в большой круг циркуляции.

Также пропала необходимость нагнетать дополнительное давление, и сужать диаметр камер термостата. Это позволило полностью забыть о проблеме протечки охлаждающей жидкости через места соединений патрубков. Термостат Лады Гранта намного эффективнее прогревает силовой агрегат и салон, при этом он способен поддерживать температуру даже во время охлаждения антифриза. Двигатель Гранты работает при температуре 85–92 градуса без перегрева при долгой стоянке на холостых оборотах.

Столкнувшись с проблемой плохого отопления салона в зимнее время, автомобилисты задумываются о модернизации системы охлаждения. Многие пытаются переделать штатный термостат, при этом еще больше сужая камеру запорного клапана. Большого эффекта такая доработка не приносит. Далее будет дана пошаговая инструкция установки термостата от Гранты на Ладу Приора.

Проявление неисправностей

О том, что система охлаждения подводит, могут свидетельствовать рад признаков, среди которых:

  1. Из системы исчезает тосол;
  2. Двигатель долго и плохо прогревается. Если это связано с погодными условиями (мороз, отсутствие гаража), то нужно утеплить двигатель;
  3. Двигатель детонирует. Такая ситуация чаще всего может возникнуть из-за того, что машина, в которой неисправна система охлаждения, долго эксплуатируется без надлежащего ремонта;
  4. Датчик, находящийся на панели приборов, показывает достижение угрожающей температуры ОЖ (стрелка в красной зоне);
  5. Теряется крутящий момент. Это весьма неприятное явление, при котором, чаще всего именно из-за того, что произошел перегрев двигателя, пропускает прокладка головки.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

  1. Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
  2. Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
  3. В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
  4. Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

После такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Доработка термостата с 5 отверстиями

В этом случае просто делают еще одно отверстие, как итог получается термостат с 6 отверстиями. Аккуратно просверлите в корпусе термостата отверстие, в него устанавливается патрубок. Также вместе с патрубком ставят шайбу от дросселя. Всю эту конструкцию замазывают холодной сваркой. Остается только собрать термостат. В результате вы получите работоспособную конструкцию, которая будет превосходить штатный вариант.

Стандартная система отопления и охлаждения на отечественных автомобилях оставляет желать лучшего. Поэтому, доработка термостата на ВАЗ 2110 и 2112 в большей части случаев просто необходима. Эта работа несложная, для нее не потребуется большого количества инструментов, а также особых навыков. Все можно сделать в гараже, и в самые короткие сроки. Как результат, получите значительно более комфортный салон автомобиля.

Вентилятор охлаждения двигателя

Ваз 2110 вентилятор охлаждения двигателя

Касательно доработки системы охлаждения, которая часто проводится, то здесь речь идет о вентиляторе. ВСОД, как его принято называть, на Ваз 2110 имеет только одну скорость работы, хотя это и вызывает массу недовольства со стороны автомобилиста. Вот и приходится проводить модернизацию и доработку.

Ваз 2110 охлаждение двигателя и вентилятор

Как правило, автомобилистам не нравится, когда стрелка ОЖ на приборной панели двигается скачкообразно, а вентилятор включается слишком резко.Рассмотрим ниже недостатки штатной системы охлаждения, которую назовем в данной статье СО:

  • эффект термокачки, когда в жаркое время года температура постоянно колеблется;
  • постоянные ударные нагрузки (имеются в виду электрические, токовые нагрузки) на бортовую сеть.

Неудивительно, что многих водителей раздражает, когда летом при средней скорости езды температура ОЖ на приборной панели приближается вплотную к красной зоне. Конечно же, затем подключается вентилятор и стрелка падает, но все же.

  • Такое скачкообразное поведение стрелки для Вазов считается нормой, но водители все-таки с завистью смотрят на иномарки, где такого не наблюдается. А все это можно спокойно устранить, если провести модернизацию.
  • Стоит учитывать, что при скачках стрелки возможны ошибки бортовой панели, в то время как показания бортового компьютера вполне нормальны. Но раздражение от этого никуда не уходит, а эффект неприятен и всегда настораживает. Контроль температуры хочется сделать плавным, так, чтобы температура всегда поддерживалась на одном и том же уровне.

Доработка СО и вентилятора первым способом

Ваз 2110 система охлаждения двигателя доработка карлсона (вентилятора)

Для этого потребуется снизить скорость вращения карлсона. Что касается электродвигателя, то в данном случае, нужно будет добиться того, чтобы он запускался плавно и самое главное, на более низкой температуре ОЖ (другими словами, электродвигатель будет запускаться раньше, чем обычно).

Стоит отметить, что вышеописанный метод больше подойдет для людей, профессионально разбирающихся в электрике. Способ довольно сложный, но дающий великолепные результаты. Что же касается доработки своими руками, то лучше воспользоваться вторым методом.

Второй метод доработки

Доработка на ваз 2110 системы охлаждения двигателя

Принудительное включение карлсона и есть второй метод. Не стоит говорить, что подключаться вентилятор будет от кнопки. Это очень удобно и летом, в самую сильную жару, можно одним нажатием кнопки включить карлсон, который будет вращаться на малых оборотах.

Рейтинг
( 2 оценки, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
Для любых предложений по сайту: [email protected]
