Назначение термостата на ВАЗ 2106
Термостат должен контролировать степень нагрева охлаждающей жидкости и своевременно реагировать, когда температура антифриза станет слишком высокой или, наоборот, — слишком низкой.
Термостат поддерживает температуру теплоносителя в системе охлаждения двигателя в нужном диапазоне
Устройство может направлять охлаждающую жидкость либо по малому, либо по большому кругу охлаждения, тем самым предотвращая перегрев двигателя, или, наоборот, помогая ему быстро разогреться после длительного простоя. Всё это делает термостат важнейшим элементом системы охлаждения ВАЗ 2106.
Расположение термостата
Термостат в ВАЗ 2106 находится справа от мотора, там, где расположены патрубки для вывода охлаждающей жидкости из главного радиатора. Чтобы увидеть термостат, достаточно просто открыть капот автомобиля. Удобное расположение этой детали является большим плюсом, когда возникает необходимость её замены.
Для получения доступа к термостату ВАЗ 2106 достаточно просто открыть капот
Принцип работы
Как уже было сказано выше, главной задачей термостата является поддержание температуры двигателя в заданных пределах. Когда двигателю нужно разогреться, термостат блокирует главный радиатор до тех пор, пока мотор не выйдет на оптимальный температурный режим. Эта простая мера позволяет значительно продлить срок службы двигателя и снизить износ его узлов. В термостате есть главный клапан. Когда охлаждающая жидкость достигает температуры в 70 °C, клапан открывается (здесь же следует отметить, что температура открытия главного клапана может быть и выше — до 90 °C, а зависит это как от конструкции термостата, так и от термического наполнителя, который в нём используется).
По сути, термостат представляет собой обычный клапан, реагирующий на изменение температуры антифриза
Вторым важным элементом термостата является специальный компрессионный цилиндр, изготовленный из латуни, внутри которого находится небольшой кусочек технического воска. Когда антифриз в системе разогревается до 80 °C, воск в цилиндре расплавляется. Расширяясь, он давит на длинный шток, соединённый с главным клапаном термостата. Шток выдвигается из цилиндра и открывает клапан. А когда антифриз остывает, воск в цилиндре начинает твердеть, а его коэффициент расширения снижается. В результате давление на шток ослабевает и термостатный клапан закрывается.
Под открытием клапана здесь подразумевается смещение его створки всего лишь на 0,1 мм. Это начальная величина открытия, которая последовательно увеличивается на 0,1 мм при подъёме температуры антифриза на два-три градуса. Когда температура охлаждающей жидкости повысится на 20 °C, клапан термостата открывается полностью. Температура полного открытия может варьироваться в пределах от 90 до 102 °C в зависимости от производителя и конструкции термостата.
Диагностика неисправности
Получается, что если двигатель быстро перегревается или его температура не набирает 80-90 градусов, термостат неисправен? Можно сказать так. Однако для подтверждения симптома надо провести полноценную диагностику. Ниже о том, как это делают.
- Запустить двигатель.
- Ощупать все магистрали. Шланг помпы обязан быть горячим. Напротив, патрубок, который идет к радиатору, должен быть холодным.
- После нагрева двигателя до 90 градусов, заглушить его, заново проверить шланги, а также низ радиатора. На этот раз все поверхности должны быть горячими, так как открывается большой контур охлаждения. Замена термостата двигателя потребуется в том случае, если по мере прогрева ДВС, температура магистралей, идущих от клапана, примерно одинаковая.
Ну и конечно, если не удается прогреть мотор или это происходит слишком долго — клапан опять нуждается в замене.
Другой способ проверки устройства подразумевает снятие термостата. Затем его надо опустить в какую-нибудь емкость, залить холодной воды и поставить на плиту нагреваться. Как только жидкость начнет закипать, исправный клапан должен издать громкий щелчок, что укажет на открывание. Если этого не произошло, надо ставить новую деталь.
Виды термостатов
Автомобиль ВАЗ 2106 выпускался долгие годы. И за это время инженеры внесли в него ряд изменений, коснувшихся в том числе и термостатов. Рассмотрим, какие термостаты устанавливались на ВАЗ 2106 с момента выпуска первых машин до наших дней.
Термостат с одним клапаном
Одноклапанные термостаты устанавливались на самые первые «шестёрки», сошедшие с вазовского конвейера. Принцип работы этого устройства был подробно описан выше. К настоящему моменту эти устройства считаются устаревшими, а найти их в продаже не так-то просто.
На первые «шестёрки» устанавливали самые простые, одноклапанные термостаты
Электронный термостат
Электронный термостат — это самая поздняя и наиболее продвинутая модификация, пришедшая на смену одноклапанным устройствам. Его главные достоинства — высокая точность и надёжность. У электронных термостатов есть два рабочих режима: автоматический и ручной.
Электронные термостаты применяются в современных системах охлаждения и отличаются от своих предшественников высокой точностью и гораздо большей надёжностью
Жидкостный термостат
Термостаты классифицируются не только по конструкции, но и по типу наполнителей. Жидкостные термостаты появились самыми первыми. Главным узлом жидкостного термостата является небольшой цилиндр из латуни, заполненный дистиллированной водой и спиртом. Принцип работы этого устройства такой же, как и у термостатов с восковым наполнителем, о которых говорилось выше.
Термостат с твёрдым наполнителем
Наполнителем в таких термостатах выступает церезин. Это вещество, по консистенции похожее на обычный воск, которое смешивается с медной пудрой и помещается в медный баллон. В баллоне имеется резиновая мембрана, подсоединённая к штоку, тоже выполненному из плотной резины, устойчивой к высоким температурам. Расширившийся от нагрева церезин давит на мембрану, которая, в свою очередь, действует на шток и клапан, обеспечивая циркуляцию антифриза.
Главным элементом термостата с твёрдым наполнителем является ёмкость с церезитом и медной пудрой
Какой термостат лучше
На сегодняшний день оптимальным вариантом для ВАЗ 2106 считаются термостаты на основе твёрдых наполнителей, так как они обладают оптимальным сочетанием цены и качества. Кроме того, их можно найти в любом автомагазине в отличие от жидкостных одноклапанных, которых в продаже уже практически нет.

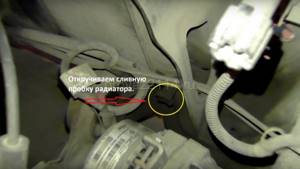

Особенность замены на Рено Логан 1.6 16 клапанов
Особых отличий в замене термостата на 8 и 16 клапанных двигателях Рено Логан нет, сложность заключается лишь в том, что проблематично добраться до нижнего болта, ведь данный узел у 16 клапанного мотора находится немного в другом месте.
Решить проблему можно двумя способами:
- Снять защиту двигателя и открутить болт снизу;
- Использовать специальный ключ с гибкой подводкой.
Также придется демонтировать некоторые детали мотора.
Остальной алгоритм действий остается неизменным.
Признаки поломки термостата
Есть ряд признаков, однозначно указывающих на то, что термостат неисправен:
- на панели приборов постоянно горит лампочка, сигнализирующая о перегреве мотора. Обычно это происходит из-за того, что клапан термостата закрылся и его в этом положении заклинило;
- двигатель очень плохо разогревается. Это значит, что клапан термостата закрывается неплотно. В результате антифриз идёт как по малому, так и по большому кругу охлаждения и не может своевременно разогреться;
- после старта двигателя нижняя трубка термостата нагревается буквально через минуту. Проверить это можно, просто приложив к патрубку руку. Эта ситуация говорит о том, что клапан термостата заклинило в полностью отрытом положении.
При обнаружении любого из этих признаков водителю следует как можно быстрее заменить термостат. Если автовладелец проигнорирует вышеперечисленные симптомы, это неизбежно приведёт к перегреву мотора и его заклиниванию. Восстановить двигатель после такой поломки чрезвычайно сложно.
Ресурс узла
Отметим, что Логан комплектуется несколькими типами силовых установок, разных по рабочим характеристикам и параметрам. Но при этом на всех их водяной насос используется один и тот же, поэтому и порядок его замены на разных типах двигателей практически одинаков, за исключением некоторых особенностей, касающихся разборки мотора для доступа.
Вначале разберемся, когда должна выполняться замена данного элемента.
Завод-изготовитель рекомендует выполнять эту операцию каждый раз при замене ремня ГРМ, а ресурс привода составляет 60 тыс. км.
Но опытным путем установлено, что водяной насос способен прослужить и вдвое больше, то есть и 120 тыс. км для помпы не предел.
Отметим, что на ресурс водяного насоса влияет также качество изготовления.
Дешевая деталь, произведенная неизвестно кем, вряд ли сможет отработать длительный срок и быстро выйдет из строя.
Поэтому ориентироваться на рекомендации завода не обязательно. Конечно, если есть лишние деньги, то можно менять насос и при замене приводного ремня, лишним это не будет. Но можно и не делать этого, но при дальнейшей эксплуатации необходимо будет периодически проверять состояние помпы, чтобы вовремя заметить выход ее из строя и произвести замену.
Функции и принцип работы
Для автомобиля крайне важно отводить лишнее тепло, которое накапливается в двигателе. Для этого и предназначена в первую очередь охлаждающая жидкость.
Чтобы эту самую температуру снизить, система охлаждения «четырнадцатой» модели ВАЗа включает в себя термостат и электровентилятор охлаждающего радиатора .

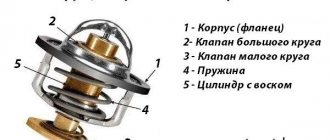

Схема устройства
Клапан, который отвечает за проток охлаждающей жидкости, расположен внутри корпус. Он, в свою очередь, имеет три патрубка:
- Входной – идет к насосу;
- Два выходных — от радиатора и мотора.
