Рассказ о том, как я ремонтировал блок управления электро-пакетом «Норма». Началось все с того, что перестал закрываться электро-замок двери водителя, я с этим уже сталкивался неоднократно, срезало зубья в самом приводе. Ездил так недели две, закрывал водительскую дверь ключом. Но в один прекрасный момент перестали закрываться все замки ни с сигнализации, ни с ручного нажатия кнопки в водительской двери. Заменил привод на новый, но это не помогло. 1. Попробовал переобучить заново ключ-брелок, он уже давно не реагировал на нажатие кнопок в брелке. Обучение прошло успешно, брелок стал реагировать на нажатие кнопок, ставил машину на штатную охрану. Но замки дверей так и не реагировали на закрытие. 2. Долез до блока 1118-6512010 «Норма», увидел неприятную вещь, установщики сигнализации все собрали на скрутки, без пайки. Провода открытия и закрытия дверей, от сигнализации, подключаются ко второму и седьмому контакту блока, были припаяны напрямую к плате, но довольно качественно, в корпусе выломали две дырки под провода. К этому разъему подходят контакты от ISO разъёма, для подключения музыки в машине.

3. Отрезал провод №2 и №7 от «Нора», ничего не изменилось, привода молчат, внутри «Норма» слышно как щелкают реле. 4. На контакт 14, 17, 18 напряжение не подается. 5. Разобрал «Норма», выпаял из платы все реле, проверил их, все оказались рабочими. 6. При нажатии на кнопку блокировки двери, по голубому проводу (Контакт № 4) появляется масса. 7. Подал питание на прямую, от аккумулятора на контакты 14 и 17 – закрылись все двери кроме водительской, так же подал на 14 и 18, закрылась дверь водителя, т.е. проводка приводов исправна. Все проделанные манипуляции показали, что вышли из строя какие то СМД компоненты на плате, обследовал плату под лупой, ничего выгоревшего не обнаружил. 8. Поехал искать по магазинам блок «Норма», нашел его только на авторынке, в магазинах нашего небольшого города Сепверск его не было, в одном магазине предложили под заказ за две недели привезти. Обошелся он мне довольно бюджетно в 2000р. В магазине попалась два вида «Норма» 1118-6512010 и 1118-6512010-01, взял как у меня стояла без «-01» на конце, кто нибудь в курсе в чем разница между ними? 9. Вышел из магазина, подцепил сразу блок, закрыл дверь с ключа, все замки отработали как и положено, сначала все открылись потом все закрылись. То есть блок исправен и моя проводка, как я и говорил, тоже вся исправна. 10. Попробовал закрыть с родного брелка, реакции не последовало. Переобучил ключ, теперь эта манипуляция прошла на уровне автоматизма, правда сначала забыл отцепить конец на диагностическом разъеме ведущий в БК ШТАТ Матрикс (это очень важно как пишут в интернете). После обучения брелок заработал в штатном режиме, открывает и закрывает двери.

11. Вытащил из разъёма ISO (для подключения муз. оборудования) два контакта, вставил их в 2 и 7 контакты, подпаял к ним сигнализацию «зелено-белый» и «сине-белый». Как я понял импульс на «Норма» подается отрицательной полярностью, поэтому провода «сине-красный» и «зелено-красный» прикручены на массу. Закрыл двери с сигналки, все отработало как и положено.

Пока возился с «Норма» перечитал кучу всякого материала, понял что не так сложно заменить ключ в обходчике иммобилайзера на простой чип, иначе приходится возить там красный (обучающий) ключ. Чтоб переобучить ключ, пришлось снять приборную доску и залезть в обходчик иммобилайзера.

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

©Aktuator На автомобилях семейства «Калина» может устанавливаться 2 типа невзаимозаменяемых (по проводке) контроллера управления стеклопакетом 1118 – 6512010 и 11180 – 3763040 . 1118 – 6512010 имеет один, 25 -ти контактный разъем подключения, 1118 – 3763040 ( 1118 – 3763040 — 10 ) — два разъема.

Система дистанционного управления стеклопакетом «норма» на а/м ВАЗ 11183 , Калина. Управляет стеклоподъемниками и центральным запиранием дверей. При снятии разъема двигатель не заводится, устройство выполняет часть противоугонных функций.

Подключение

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

+ 12 В подключаем на 12 контакт; корпус – на 6 ‑й; сигнальный провод (на нем появляется масса в момент активности) подключаем на 1 ‑й контакт.

При обычной постановке на охрану «Калина» теперь реагирует и на удар по кузову (гудит гудком и моргает поворотниками). Аналогично можно вместо датчика удара подключить датчик объема (например, одноуровневый MMS‑ 1 ).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»


Внешний вид	Плата контроллера	Оборотная сторона

Блок управления стеклопакетом 2170 – 3763040 на ВАЗ 2170 «Приора»

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

2 . 2 Неисправность цепей W‑Line в блоках АПС или КСУД

2 . 3 Отсутствие напряжение питания на блоке АПС или КСУД

2 . 4 Неисправен электропакет «Норма»(перегорел драйвер управления)

2 . 5 КСУД не выходит на связь

Сокращения: ИС – индикатор состояния; ВЗ – выключатель зажигания; ОК – обучающий ключ; РК – рабочий ключ; ПДУ – пульт дистанционного управления; КСУД – контроллер системы управления двигателем; ЭБУ – электронный блок управления

Неисправность центрального замка у Нивы Шевроле считается довольно распространенной проблемой, даже после рестайлинга 2010 года, когда стали использоваться более надежные компоненты. На новых автомобилях Нива Шевроле, как правило, не работает центральный замок с ключа или брелока сигнализации. Двери приходится открывать вручную. Устранить неисправность можно своими силами, главное определить причину поломки и знать расположение реле и механизмов.

Ресинхронизация кодов ПДУ

В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок вне зоны приема сигнала системой превысило 1000, система перестает реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения ПДУ.

Обновление от 01 августа 2013 г.

Ввиду участившихся случаев обращения с утерей обучающего (мастер) ключа автовладельцев Калина, Приора, Гранта, Нива-шевролет, представляем новый вид услуг: прописка рабочих ключей в данные автомобили, без наличия главного ключа!

Обычно в таких случаях, необходимо менять комплект блоков: ЭБУ (электронный блок управления двигателем), блок АПС, блок управления стеклопакетом, замок зажигания в комплекте с личинками дверей и новыми ключами и т.д.

Теперь в нашей компании можно прописать рабочий ключ с кнопками без наличия обучающего ключа, и за дополнительную плату получить новый обучающий (красный) ключ для своего автомобиля. Для этой процедуры нужно приехать на автомобиле и оставить его на время проведения работ. Работы включают в себя демонтаж с автомобиля необходимых блоков (ЭБУ, АПС и т.д.) , программное изменение данных, установка блоков на автомобиль и прописка ключей. Акцентируем, что подобным образом прописанный ключ будет стоить дороже, чем самостоятельная прописка ПДУ при наличии обучающего ключа, но естественно дешевле, чем покупка и замена комплекта блоков на новые.

Обновление от 05 января 2014 г.

Внимание! появилась возможность изготовления дубликата чипа для автозапуска по рабочему ключу с кнопками ПДУ! Наличие главного или обучающего ключа не требуется. Полученный таким образом чип можно использовать, как и для установки в блок обходчика иммобилайзера для реализации автозапуска, так и для повседневной эксплуатации, запуска двигателя автомобилей Лада Калина, Приора, Нива-Шевроле. Такой дубликат по стоимости превосходит обычный чип, который можно прописать с помощью мастер-ключа, но это настоящий выход в тех случаях, когда главный (обучающий) ключ потерян. Для создания дубликата требуется автомобиль, рабочий ключ с кнопками ПДУ (причем даже не важно, если он будет частично неисправен, например не будут работать кнопки и т.д., главное — чтобы ключ зажигания заводил двигатель). По времени вся процедура копирования занимает 10-15 минут. Обращаться по телефону в контактах.

Причины неисправностей ЦЗ

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

короткое замыкание в цепи и выход предохранителя из строя;
перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
неисправность реле ЦЗ;
ошибка в блоке управления центральным замком;
поломка электродвигателя замка.

Совет! Если в машине установлена сигнализация, то центральный замок может не открываться из-за неисправностей сигналки. Возможно, причина кроется в севшей батарейке пульта управления сигнализацией.

Точки подключения автосигнализации на Chevrolet Niva 2021, иммо №1118-6512010

Обход иммо на рулевой колонке: белый провод в разрыв на обходчик.

Все концевики есть на блоке иммобилайзера.

Блок центрального замка не обязательно разбирать и впаиваться туда. Все отлично работает по схеме Приоры: тонкий синий провод в разрыв (разрыв – закрыть, его на массу – открыть).

Повороты – синий и синий/черный. Можно найти в сером разъеме, под монтажным блоком.

Контроль работы двигателя (+) – с генератора очень удобно выходит один проводок. Берем с него.

Ручник – рвем и подключаем через диод, иначе не пашет.

Учесть, что приборную панель снимать – 4 самореза, но в центре панели так сильно защелкнуто, что только ломать эту скобу крепления. Либо устанавливать сигу за монтажный блок.

Статьи по теме

Установочные карты сигнализаций на Chevrolet Niva

“>

Принцип работы и схема центрального замка

ЦЗ устанавливают на ВАЗ 2123 с 2004 года. С тех пор схема центрального замка Шеви Нива принципиально не изменилась и устанавливается на автомобили, начиная с комплектации «Норма». Для управления дистанционным открыванием дверей используется ПДУ (пульт дистанционного управления с выкидным ключом). Он совмещает в себе функции иммобилайзера, ключа зажигания, дверного ключа. Сигнал с ПДУ принимает блок управления электропакетом (1118-6512010), который отвечает за открытие дверей.

Нажатие кнопки на пульте приводит к открытию или закрытию всех дверей автомобиля, включая дверь багажника. Таким же образом срабатывает ЦЗ при повороте ключа в водительской двери на пол-оборота вправо или влево.

За работу электрической сети отвечает стандартное реле типа 90.3747, предохранитель на 20 А, концевые выключатели в каждой двери, моторедукторы на механизмах замка.

Особенностью ЦЗ Нивы Шевроле является возможность ручного открытия и закрытия дверей, даже при снятом аккумуляторе.

Важно! Моторедукторы снабжены защитой от перегрева и выключаются на некоторое время после многократных срабатываний ЦЗ.

Распиновка дверей на Калину первого поколения

Во всех версиях Лады Калины первого поколения разводка кабелей выполнена одинаково.

Водительская дверь

Вывод на задний жгут.
Пучок проводов на подключение динамика.
Запорное устройство замка.
Элемент распиновки переключателя регуляторов двери водителя.
Напряжение на жгуты переключателей.
Сочленение магистрали жгута до монтажного узла.
Аналогично, что и 5.
Аналогично, что и 6.
Редуктор стеклоподъемника.

Для переднего пассажира

Выход на кормовой пучок.
Вывод на соответствующий динамик.
Привод блокировки двери.
Клавиша электрического подъемника стекла.
Жгут клеммы блока управления стеклоподъемником.
На клавишу переключателя соответствующего узла.
Редуктор вышеуказанного устройства.

Задние двери

На задних дверях выводы аналогичны для обеих сторон. Здесь используется всего два вывода, где первый служит для сочленения с задним жгутом электрооборудования. Второй предназначен для подачи импульса и питания на блокировку дверей.

Типичная распиновка Лада Калина, предназначенная для заднего жгута проводки

Вывод на жгут задней двери за водителем.
Напряжение и индикация заднего левого элемента оптики.
Аналогично, что и 1 для противоположной стороны.
Клемма на выход ручника.
Магистраль распиновки приборов Калина.
Вывод на водительскую дверь.
Аналогично, что и 5.
Лампы подсветки внутреннего пространства автомобиля.
На левый поворотник.
Подключение топливного насоса.
Включатель блокировки обратной передачи.
Продолжение магистрали от двери переднего пассажира.
Сочленение линии на задний правый громкоговоритель.
Лампа подсветки внутреннего пространства грузового отсека.
Вспомогательный стоп.
БУ сигнализации.
Аналогично, что и 13 для противоположной стороны.
Тыльный правый поворот.
Выход на тыловую оптику, расположенную с левого борта автомобиля.
Выход на элементы проводки грузового отсека.
Подогрев заднего ветрового окна.

Распиновка щитка приборов Калина первого поколения

Развязка считается самым сложным элементом электроцепи автомобиля. Здесь присутствуют выходы от всех важных элементов и агрегатов машины:

1-5 – выходы, отвечающие за присоединение индикации переднего пучка;
2,8 – аналогично для кормовой части;
6,7,9,10 – продолжение магистралей на монтажный узел и плавкие вставки;
11 – линии управления габаритными, головными и внутренними фонарями;
12 – комбинационная панель приборов;
13 – клавиши регулировки положений кулера печки;
14 – на питание коробки притока воздуха;
15 – элемент заводской противоугонки – блок зажигания;
16 – коммутатор иммобилайзера;
17 – часть распиновки панели приборов Калина, отвечающая за индикацию и подачу тока на ЭСУД;
18 – бортовой прикуриватель;
19 – клавиша аварийки;
20 – кнопка тормозных огней, расположенная на педали;
21 – индикатор на системе очистителя лобового стекла;
22 – переключатель подогрева заднего окна;
23 – блок подачи тока на поворотники и ближний/дальний режимы головной оптики;
24 – рычаг управления дворниками;
25 – кнопка клаксона;
26 – подача напряжения на лампочку в бардачке;
27 – аналогично, для клавиши вкл/выкл;
28-29 – распиновка на магнитолу Калина – штатное положение:
30 – напряжение на мотор кулера печки;
31 – сеть резистора вышеуказанного элемента;
32 – основная распиновка ЭУР Калина;
33 – освещение канала проветривания и печки.

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Неисправность предохранителя

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

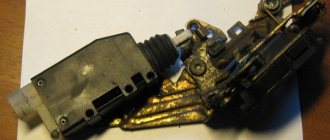

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

Совет! Бывает так, что звуки срабатывания мотора слышны, а дверь не реагирует на сигналы с ключа. В этом случае необходимо проверить тяги, идущие от замков к моторедукторам и дверным ручкам.

Проводка

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Реле цепи

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.

Основной блок с предохранителями и реле

Данный блок находится слева от рулевой колонки и закрывается снизу крышкой. Что бы к нему добраться, надо окрутить 2 винта, после отжав верхний край крышки, постепенно освободить её от всех креплений.

p, blockquote 3,0,0,0,0 –>

p, blockquote 4,0,0,0,0 –>

Появившейся блок будет держатся на специальном кронштейне. Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

Для автомобилей выпущенных до 2009 года

Схема — вариант 1

Схема — вариант 2

p, blockquote 6,0,0,0,0 –>

p, blockquote 7,0,0,0,0 –>

Расшифровка предохранителей

p, blockquote 8,0,0,0,0 –>

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

p, blockquote 9,0,0,0,0 –>

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

p, blockquote 10,0,0,0,0 –>

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

p, blockquote 11,0,0,0,0 –>

F4 (10 А) — резервный предохранитель.

p, blockquote 12,0,0,0,0 –>

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

p, blockquote 13,0,1,0,0 –>

F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

p, blockquote 14,0,0,0,0 –>

F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

p, blockquote 15,0,0,0,0 –>

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.

p, blockquote 16,0,0,0,0 –>

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

p, blockquote 17,0,0,0,0 –>

F10 (20 А) — резервный предохранитель.

p, blockquote 18,0,0,0,0 –>

Совмещаем две разных сигнализации

Итак, допустим, что одна сигнализация в «Ниве-Шевроле» уже установлена (с завода). Значит, будем использовать провода, подключенные к её модулю изначально. Здесь есть отводы концевиков и масса, а также управляющие провода ЦЗ.

Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией.

Схема подключения дополнительной сигнализации

Чтобы управлять всеми замками, а не только актуатором водителя, нужно реализовать следующий вариант подключения:

Перечислим особенности этого варианта:

Контакты реле, встроенных в основной блок, включаются в разрывы сигнальных проводов (см. рис);
Свободным оставляют нормально разомкнутый контакт запирающего реле. В «Шниве» закрытие идёт, когда шнур оказывается «в воздухе»;
Длительность управляющего импульса выставляют в значение «0,8 секунды»;
Управляющий выход программируют так, чтобы он задействовался во время отпирания. Этот выход управляет ещё одним, третьим по счёту реле.

Поговорим о том, зачем дополнительное реле здесь нужно. Если его изъять, мы увидим, что замки пассажиров не открываются с брелока. В принципе, такой вариант тоже является приемлемым: кроме дистанционного отпирания трёх дверей, будет работать всё.

Предохранитель на 15 Ампер, показанный на схеме, включен последовательно с кабелем, подводимым к актуаторам.

Проводить подключение без использования предохранителя категорически запрещено. Одновременно с чем, обмотки реле необязательно защищать пред-колбой. Это же относится к сигнальным проводам, то есть, к нормально разомкнутому контакту отпирающего реле. В принципе, добавить предохранители можно во все три цепи. А ещё, обмотку «нижнего» реле можно питать от 87-го контакта.

Практическая реализация схемы

Наверняка читатель знает, где в «Ниве-Шевроле» установлен блок предохранителей. Этот блок надо демонтировать, отвернув один саморез сверху.

Под указанным блоком будет закреплена коробка из пластика. Она как раз и нужна нам.

На разъёме показанного здесь модуля есть три «важных» шнура: синий, сине-жёлтый, жёлтый. Отводы от трёх точек разрыва протягивают к устанавливаемой сигналке, а также к дополнительному реле (см. схему). Особое внимание нужно уделить соединениям силовых проводов.

Модуль дополнительного реле можно изготовить самостоятельно. Через контакты здесь пойдёт ток, не превышающий 8 Ампер, так что сложностей не возникнет:

Диод, который показан на основной схеме, может быть любым (его характеристики не так важны). Главное, чтобы он был, иначе можно сжечь управляющий выход, к которому подключают коммутируемую обмотку.

Помните главное: проводить любые монтажные работы можно тогда, когда от АКБ отключена «минусовая» клемма.

Силовые кабели лучше соединять скруткой, но уметь правильно её выполнить – это целое искусство. Все точки соединений нужно изолировать. Но и этого будет недостаточно: в местах касания металла шнур защищают термостойкой изоляцией. Именно так можно обезопасить себя от непредвиденных последствий.

Особенности программирования новой сигналки

Допустим, схема, рассмотренная выше, была реализована без ошибок. На втором шаге, как легко догадаться, нужно правильно запрограммировать сигналку. А иначе, есть вероятность сжечь актуаторы, установленные в дверях пассажиров. Совет прост: нельзя делать управляющий импульс дольше одной секунды. Впрочем, по умолчанию используется значение 0,7 или 0,8.

Нужно правильно запрограммировать и используемый сигнальный выход (он должен активироваться в момент отпирания). Альтернативный способ – это использование выхода «2-шагового отпирания». Продолжительность импульса на нём нужно выставить в пределах 0,7-0,8 с. По умолчанию установлено значение 30 с, и угадайте, чем это в данном случае грозит.

В некоторых комплектациях «Нивы-Шевроле» установлен центральный замок. Если штатный ЦЗ действительно есть, им управляет единый модуль. Нужно заметить, что этот же модуль выполняет роль штатной сигналки. Получается, что сигнализация с центральным замком установлена в «Шниве» с завода, но к ней, то есть к штатному модулю, всегда можно подключить и дополнительную сигналку. Один из вариантов такого подключения рассматривается дальше.

Предохранитель прикуривателя

Если не работает прикуриватель, то первое что стоит проверить это само гнездо на наличие посторонних предметов и целостности плавкой вставки, которая размыкает цепь, в том случае, если не сработает обратный механизм спирали прикуривателя.

p, blockquote 46,0,0,0,0 –>

p, blockquote 47,0,0,0,0 –>

Далее проверяем предохранитель на самом блоке. На схемах он отмечен под номером — 6 (F6).

p, blockquote 49,0,0,0,0 –>

Если и это не помогло, тогда остаётся вопрос с самой электро проводкой.

p, blockquote 50,0,0,0,0 –>

В данном видео можете наглядно посмотреть пример того, как добраться к блоку с предохранителями и заменить их.

p, blockquote 51,0,0,0,0 –>

Также следует проверять поступление питающего напряжения на разъёмы с проводами электромоторов, так как случаются обрывы в этих цепях. Чтобы определить отсутствие контакта необходимо мультиметром прозвонить каждый провод. Проверяют электродвигатель привода измерительным прибором, для этого необходимо замерить сопротивление его обмоток.

Нива Шевроле руководство по ремонту. Схема системы блокировки замков дверей: 1 – монтажный блок;2 –…

Если щелчки не слышны, проверьте наличие питания на выключателях. Выводы Определить причины неисправности центрального замка достаточно просто.

Остальные пипки действуют сами по себе, открывают каждая свою дверь. Иногда самостоятельная установка сигнализации может привести к отказу блокировки, поэтому следует доверить такую работу специалистам.

В зависимости от способа включения реле полярность напряжения меняется, обеспечивая соответственное изменение положения защелки замка.

Некоторые модели могут быть оборудованы противоугонной системой, встроенной в схему центрального замка. Если Вам не удается самостоятельно выявить причину отказа путем проведения ряда общих проверок, обратитесь за консультацией в дилерское отделение компании Chrysler.

При выключенном двигателе попереключайте выключатели замков дверей в обоих направлениях Открыто — Закрыто. Реле при этом должны издавать хорошо различимые щелчки.

Местоположение реле замков двери. Дел разных много, на улице холодно, менять в сервисе жаба душила и как-то ездил так, закрывая с ключа. И тут на прошлой неделе цз полностью перестал работать, ни на открытие ни на закрытие.

При использовании родной сигналки только мигали поворотники правого борта. Почитал в инете, сгорает блок электропакета расположенный за блоком предохранителей.

Обошелся он мне довольно бюджетно в р. В магазине попалась два вида «Норма» и , взял как у меня стояла без «» на конце, кто нибудь в курсе в чем разница между ними?

Вышел из магазина, подцепил сразу блок, закрыл дверь с ключа, все замки отработали как и положено, сначала все открылись потом все закрылись. То есть блок исправен и моя проводка, как я и говорил, тоже вся исправна.

Совмещаем две разных сигнализации

Замком управляют два провода — жёлто-синий и синий. Вдобавок потребуется найти ещё один шнур, питающий актуаторы пассажирских дверей.

Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией.

Схема подключения дополнительной сигнализации

Перечислим особенности этого варианта:

Контакты реле, встроенных в основной блок, включаются в разрывы сигнальных проводов (см. рис);
Свободным оставляют нормально разомкнутый контакт запирающего реле. В «Шниве» закрытие идёт, когда шнур оказывается «в воздухе»;
Длительность управляющего импульса выставляют в значение «0,8 секунды»;
Управляющий выход программируют так, чтобы он задействовался во время отпирания. Этот выход управляет ещё одним, третьим по счёту реле.

Предохранитель на 15 Ампер, показанный на схеме, включен последовательно с кабелем, подводимым к актуаторам.

Практическая реализация схемы

Под указанным блоком будет закреплена коробка из пластика. Она как раз и нужна нам.

Помните главное: проводить любые монтажные работы можно тогда, когда от АКБ отключена «минусовая» клемма.

Особенности программирования новой сигналки

Корзина

Блок управления стеклопакетом «Норма» 1118 – 6512010 на ВАЗ 11183 «Калина»

Подключение

* Подходит обычный датчик удара от любой сигнализации (Alligator, Saturn, Clifford, A.P.S.).

Также можно подключить пейджер: + 12 V передатчика пейджера на 12 контакт, минус на 21 контакт.

Блок управления стеклопакетом 1118 – 3763040 (- 10 ) на ВАЗ 11183 «Калина»

1 . 1 Неисправность в цепи катушки связи ВЗ

1 . 2 Неисправность в цепи от колодки к катушке связи до ЭБУ АПС

1 . 3 Отсутствует транспордер в ОК

1 . 4 Неисправен транспондер в ОК(выявляется при проведении пред.прод.подготовки)

1 . 5 Неисправен транспордер в РК(выявляется при проведении пред.прод.подготовки)

1 . 6 Неисправность входной транспордерной цепи в ЭБУ АПС

1 . 8 Оторвалась катушка связи от накладки ВЗ с внутренней стороны

2 . 2 Неисправность цепей W‑Line в блоках АПС или КСУД

2 . 3 Отсутствие напряжение питания на блоке АПС или КСУД

2 . 4 Неисправен электропакет «Норма»(перегорел драйвер управления)

2 . 5 КСУД не выходит на связь

Выглядит ключ-ПДУ вот так:

ВАЖНОЕ ОБЪЯВЛЕНИЕ .

Общая схема электрооборудования Калины

На электросхеме модели Лада Калина распиновка разъемов выполнена в несколько этапов. Согласно заводским чертежам изначально раскрывается общее положение элементов, следом расшифровывается каждый узел отдельно.

Узел правой передней фары.
Сенсор, указывающий на положение замка капота.
Запитка клаксона.
Блок клемма стартера.
Силовые кабели АКБ.
Рабочий блок генератора.
Клемма подачи напряжения на привод дворников.
Блок контактов левой головной оптики.
Фишка подъемника правой двери.
Аналогично для редуктора подъемника стекла.
Выход на динамик водительской двери.
Привод блокировки водительской двери.
Мотор бачка стеклоомывателя.
Вывод сенсора измерителя температуры за бортом.
Штатный разъем подключения ЭСУД.
Аналогично, что и 12, для переднего пассажира.
Показатель остатка тормозухи в расширительном бачке системы.
Аналогично, что и 11, для переднего пассажира.
Переключатель стеклоподъемника двери переднего пассажира, находящийся в БУ водителя.
Клавиша подъемника стекла водительской двери.
Кнопка блокировки замков.
Питание редуктора подъемника для передней пассажирской двери.
Ввод монтажного узла.
БУ противоугонки.
Аналогично для сигнализации.
Распиновка на приборную доску.
Правый поворот.
Подсветка бардачка.
Выключатель лампы подсветки бардачка.
Выключатель клавиши стопов.
Клемма выключателя зажигания противоугонки.
Конструкция головного освещения.
Подача тока на разъем подрулевого рычага.
Левый поворотник.
Колодка правого заднего динамика.
Привод электрозамка задней правой двери.
Блок подогрева ветрового окна.
Блокировка обратного хода.
Прерыватель аварийки.
Регулировка вентилятора печки.
Вспомогательный резистор печки.
Мотор печки.
Питание заднего левого динамика.
Клемма блокировки задней левой двери.
Подача тока для бензонасоса и поплавка.
Выключатель белой лампы обратного хода.
Кнопка включения стопов.
Питание прикуривателя.
Блокировка ЗХ – питание соленоида.
Фишки магнитофона или акустической системы.
Подсветка БУ вентиляцией и печкой.
Подача напряжения и сигналов на ЭУР.
Лампы подсветки внутреннего пространства.
Тыльный правый плафон.
Питание на замок крышки багажника.
Привод подсветки грузового отсека.
Подсветка ГОС номера.
Вспомогательная лампа стопа.
Непосредственно подогрев ветрового стекла.
Лампа подсветки грузового отсека.
Левая кормовая фара.

Далее следует распиновка проводов Калина первого поколения для каждой секции индивидуально. Это выполнено по причине повышенной сложности основной схемы, где указываются все элементы бортовых цепей сразу. Неопытный пользователь не сможет сориентироваться по обобщенной инструкции.

Назначение:

ПДУ предназначен для дистанционного управления блокировкой и разблокировкой дверей автомобиля, включения и выключения суперблокировки дверей, включения и выключения тревожной сигнализации, поднятия стекол, управления блокировкой замка двери задка (крышки багажника), а также в качестве кодового электронного ключа иммобилайзера АПС-6

ПДУ закрепляется на лезвии ключа выключателя зажигания типа 1118-3704010 и предназначен для работы:

с блоком управления электропакетом 1118-6512010
с модулем двери водителя 1118-3763080, 2170-3763080-00/10

2)по транспордерному каналу:

с блоком управления иммобилайзера АПС-6 2123-3840010-ХХ;
с блоком управления иммобилайзера АПС-6.1 1118-3840010-ХХ;
с контроллером электропакета-2170-3763040.

Система дистанционного управления электропакетом «Норма»

На автомобилях комплектаций 55 и 34 устанавливается система дистанционного управления электропакетом «Норма» (СДУЭП).

СДУЭП «Норма» предназначена для:

дистанционной блокировки / разблокировки замков дверей с одновременным включением / выключением режима охраны автомобиля;
блокировки замков всех дверей поворотом ключа в замке двери водителя;
блокировки / разблокировки замков всех дверей кнопкой на двери водителя;
включения тревожной сигнализации при нарушениях зон охраны автомобиля;
выключения тревожной сигнализации дистанционно или после включения зажигания своим ключом.

СДУЭП «Норма» состоит из блока управления электропакетом 1, рис. 7-52, и пульта дистанционного управления (ПДУ), рис. 7-49.

Схема соединений СДУЭП «Норма» показана на рис. 7-50. Адреса выводных штекеров блока управления электропакетом «Норма» приведены в таблице 7-16.

Рис. 7-49. Пульт дистанционного управления:

1 — ПДУ; 2 — кнопка блокировки замков дверей; 3 — кнопка разблокировки замков дверей.

Процедура обучения:

Выполнение процедуры обучения приводит к следующим последствиям:

контроллер управления двигателем активизирует противоугонную функцию, если она не была активизирована;
система изменяет свой пароль на новый, выбранный случайным образом;
в обучающий ключ записывается новый пароль системы;
стираются из памяти все ПДУ, которые были до этого обучены;
в память заносятся коды тех ПДУ, которые были обучены в данной процедуре обучения.

Процедура обучения применяется в следующих случаях:

активизация противоугонной функции в контроллере (например, в новом автомобиле или замене неисправного контроллера);
стирание старых и обучение новых ПДУ при утере;
смена пароля системы, если владелец допускает, что пароль его системы мог быть считан (например, при продаже автомобиля от одного владельца другому)
обучение ПДУ при замене неисправного иммобилайзера на новый.

Внимание: ввиду важности обучающего ключа не рекомендуется пользоваться им для повседневных поездок, его необходимо хранить в надежном месте.

Инструкция программирования ключа в Лада Калина, Приора, Гранта и т.д.

Закрыть все двери. Включить зажигание обучающим ключом и подождать во включенном состоянии не менее 6 секунд.
Выключить зажигание. Сигнализатор в блоке контрольных ламп должен быстро мигать (с частотой 5 раз в секунду) все время, пока правильно выполняется процедура обучения. Прекращение быстрого мигания лампы означает неправильное действие, выход за рамки временного интервала или неисправность. Вынуть обучающий ключ из выключателя зажигания.
Пока мигает лампа сигнализатора (около 6 секунд), вставить ПДУ и включить зажигание. Зуммер иммобилайзера должен выдать три звуковых сигнала. Если зуммер не зазвучал, и мигание сигнализатора прекратилось, то это значит: -был превышен временной интервал 6 секунд и необходимо повторить процедуру обучения, начиная с п.1; -иммобилайзер неисправен
Подождать 6 секунд, пока зуммер выдаст еще два звуковых сигнала и выключить зажигание.
Если необходимо обучить второй ПДУ, то следует еще раз выполнить пункты 3…4, используя для включения зажигания второй обучаемый ПДУ. Если нет — продолжить выполнение с пункта 6.
После выключения зажигания в течении не более 6 секунд, пока мигает сигнализатор, вынуть ПДУ, вставить обучающий ключ и включить зажигание. Зуммер должен выдать три звуковых сигнала. Подождать 6 секунд пока зуммер выдаст еще два звуковых сигнала.
Выключить зажигание, не вынимая обучающий ключ, подождать 6 секунд до подачи зуммером одиночного звукового сигнала. Сигнализатор должен замигать в два раза быстрее. Если звуковой сигнал не прозвучал, и мигание сигнализатора прекратилось, следует вернуться к выполнению п.1 и повторить процедуру обучения. Если произошел повторный сбой при выполнении п.7, это значит, что контроллер ЭСУД был обучен ранее с другим ключом, в это случае следует заменить контроллер.
После подачи зуммером одиночного звукового сигнала, не позднее чем через 3секунды, включить зажигание на 2…3 секунды и затем выключить (после включения зажигания зуммер подаст три звуковых сигнала, и сигнализатор прекратит мигание). Должна мигнуть аварийная сигнализация и «бибикнуть» сигнал автомобиля.
Вынуть обучающий ключ. Подождать с выключенным зажиганием не менее 10 секунд. Вставить рабочий ключ и включить зажигание. Подождать 6 секунд, если сигнализатор не замигал произвести пробный запуск двигателя, двигатель должен запуститься. Если сигнализатор замигал выключить зажигание и подождать не менее 10 секунд. Включить зажигание. Сигнализатор не должен мигать, а двигатель должен запускаться. Если после включения зажигания через 6 секунд сигнализатор загорается постоянным светом, то процедуру обучения необходимо повторить, начиная с п.1.

Замена элемента питания ПДУ

В ПДУ установлен литиевый элемент питания типа CR2032, начальное напряжение питания которого 3 В. Если напряжение питания ПДУ находится в пределах нормы, то при каждом нажатии на любую кнопку пульта индикатор загорается короткой вспышкой. Если при нажатии на любую кнопку пульта индикатор загорается двумя короткими вспышками или не загорается вообще, то следует заменить элемент питания на новый.

Для этого необходимо выкрутить винт со стороны корпуса, противоположной кнопкам управления, разъединить половинки корпуса, вынуть плату из корпуса, заменить элемент питания на новый, соблюдая полярность; вставить плату в корпус; защелкнуть половинки корпуса и закрутить винт.
