Блок управления электропневмоклапаном карбюратора ВАЗ 2107

↑ Схема системы управления электропневмоклапаном карбюратора

1 — микровыключатель в карбюраторе; 2 — пневмоклапан; 3 — монтажный блок; 4 — реле зажигания; 5 — выключатель зажигания; 6 — блок управления пневмоклапаном; 7 — катушка зажигания; А — к выводу «30» генератора; Б — порядок условной нумерации штекеров в блоке управления
Исправный блок управления 25.3761 должен отключать пневмоклапан 2 при частоте вращения коленчатого вала двигателя более 1600 мин-1 и снова включать, когда обороты упадут до 1200 мин-1.

Перед проверкой работоспособности блока необходимо убедиться в правильности подключения жгута проводов автомобиля к блоку управления (см. вид «Б» на разъем блока управления).

Работоспособность блока управления проверяется с помощью тахометра и вольтметра (с пределами измерения 0–15 В) в следующем порядке:

• отсоедините провода от микровыключателя, установленного на карбюраторе;
• подключите к блоку управления 1 вольтметр с помощью специального переходного разъема 2;
• запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения пневмоклапана — скачкообразное снижение напряжения до величины не более 1,5 В;
• после отключения пневмоклапана постепенно снижайте частоту вращения до включения пневмоклапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В.

Если не клапан, то что?

Грязь, некачественное топливо, нарушение в работе системы зажигания – все это отдельно и в купе может отразиться на том, что пропадает холостой ход, либо он становится неустойчивым. Если уж решили провести полную диагностику, то начните с фильтров – воздушного и топливного.

Если они сильно засорены, то бензин или воздух (а это основные компоненты топливовоздушной смеси) не будут попадать в карбюратор нормально. А если точнее, то попадать они будут, но только преодолевая большое сопротивление. И не забудьте про фильтр в виде наперстка, который установлен на входе в карбюратор.

Выход – заменить все фильтры и не знать больше хлопот. Но если это не помогло, то у вас намного больше неисправных узлов. Значит, пришло время посмотреть на свечи (заодно вспомните, как давно вы их меняли). К сожалению, редкая свеча пройдет больше 30 тыс. км.

А это примерно год-полтора эксплуатации автомобиля в среднем режиме. Выкручиваете свечи, смотрите на нагар, имеется ли он и какой его цвет. При большом сроке службы центральный электрод свечи изнашивается и зазор от этого увеличивается. Замените свечи и проверьте, стабилен ли холостой ход.

Все равно глохнет на холостом и не держит обороты? Тогда остается система зажигания. Если у вас она контактная, то проверьте зазор в прерывателе и выставьте оптимальный угол опережения. Если бесконтактная, то проведите диагностику коммутатора и датчика Холла.

Эти два элемента чаще других выходят из строя. Впрочем, больше и нечему ломаться. Также осмотрите состояние высоковольтных проводов, при необходимости удалите с них влагу или грязь. Крышка трамблера должна быть без повреждений, а сопротивление резистора в бегунке около 5,5 кОм.

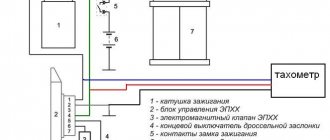

↑ Проверка работоспособности блока управления

Работоспособность блока управления проверяется с помощью переходного разъема с вольтметром в следующем порядке:

• отсоедините провод от концевого выключателя карбюратора и соедините наконечник этого провода с массой;
• подключите к блоку управления вольтметр с помощью переходного разъема;
• запустите двигатель и, постепенно увеличивая частоту вращения, следите за показаниями вольтметра: после запуска двигателя вольтметр должен показывать напряжение не менее 10 В, а в момент отключения клапана — скачкообразное снижение напряжения до величины не более 0,5 В;
• после отключения клапана постепенно снижайте частоту вращения до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее, чем до 10 В;
• установите частоту вращения коленчатого вала в пределах 2200–2300 мин-1, отсоедините от массы наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с массой. При отсоединении провода от массы клапан должен включаться, а при соединении с массой — отключаться.

Допускается проверять блок без вольтметра по характерному стуку клапана при отключении и включении.

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

1. Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
2. Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
3. Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном

Проверяя данный блок, особое внимание следует обратить на этот узел

В продаже имеются ремонтные комплекты для карбюраторов «Солекс» которые устанавливались ранее на ВАЗ 2107. Блок принудительного холостого хода, если он не работает, может быть отремонтирован с использованием деталей такого набора. Установка узла на предназначенное ему место должна сопровождаться проверкой герметичности. Последним перед установкой воздушного фильтра подключается эконометр, расположенный на панели управления. Положение стрелки в зеленом секторе означает приемлемый расход топлива.

Автомобиль ВАЗ 2107 с бензиновым двигателем оснащен в основном карбюратором типа Озон, он управляет холостым ходом при помощи электропневмоклапана. Данный клапан перекрывает подачу топлива при выключении зажигания.

На автомобилях данной модели не устанавливались двигателя, в которых используется более современная 16 клапанная система ГРМ. Пневмоклапан, автомобиля с карбюратором, отличается высокой надежностью в сравнении с другими моделями. Данное устройство позволяет избежать калильного зажигания в цилиндрах после остановки двигателя, а также экономить топлива. Принцип действия электропневмоклапана заключается в том, что он перекрывает подачу топлива через канал холостого хода. Такая конструкция намного проще, чем ранее используемые ЭППХ. После небольшого усовершенствования этот клапан стал применяться в системах питания двигателей, оснащенных 16 клапанным газораспределительным механизмом. На них они применялись вплоть до установки распределенного и моно впрыска.

Признаки неисправности клапана холостого хода ВАЗ 2107

Управление клапаном производится посредством специального блока — экономайзера принудительного холостого хода (ЭПХХ). Неисправность клапана обычно проявляется в том, что двигатель перестает работать на холостом ходу или его обороты “плавают”. Учитывая то, что работа клапана и карбюратора зависит от исправности множества деталей и узлов, однозначно определить неисправность клапана довольно сложно. Начать проверку следует с диагностики подключения электромагнитного клапана ВАЗ 2107 к ЭПХХ. Проверьте при помощи вольтметра или тестера поступает ли напряжение на клапан при включенном зажигании. Если питание есть, проблема может быть как в самом клапане, так и в забитых жиклерах карбюратора. Жиклеры необходимо прочистить, для чего придется разобрать карбюратор.

Совет: точно узнать исправен ли клапан холостого хода можно, вкрутив вместо него аналогичный клапан, в котором удалена игла (поршень). Если с таким эмулятором клапана двигатель работает неустойчиво или глохнет на холостом ходу, проблема не в клапане. Более простой но менее надежный способ — подать питание 12 вольт на вывод питания клапана. Исправный клапан должен издавать громкий щелчок.

Неисправный клапан холостого хода невозможно отремонтировать. Его нужно заменить на новый.

Читать также: Что означают цифры на моторном масле

Устройство электромагнитного клапана ВАЗ 2107

Электромагнитный клапан ВАЗ 2107 представляет собой электромеханическое устройство, регулирующее поступление смеси бензина и воздуха к жиклеру карбюратора на холостом ходу. Клапан устанавливается в самом карбюраторе и состоит из таких частей:

При прохождении тока через соленоид создается магнитное поле, которое смещает поршень. В результате топливно-воздушная смесь получает возможность поступать через жиклер в карбюратор автомобиля.

Электромагнитный клапан холостого хода ВАЗ 2107 предназначен для снижения расхода топлива. Достигается это за счет того, что при торможении двигателем поступление топлива в двигатель прекращается. Работой клапана управляет специальное устройство — экономайзер. Работает оно следующим образом: открывает клапан холостого хода, когда обороты двигателя уменьшаются до номинальных оборотов холостого хода; закрывает клапан, если обороты двигателя высоки, а педаль газа не нажата. Такой подход позволяет уменьшить расход топлива в городском цикле на 5-7%. На трассе, где тормозить двигателем приходится реже, показатели экономии выглядят скромнее.

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

Выгоднее покупать неполные ремонтные комплекты, так как можно подобрать только те наборы, которые действительно нужны.

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты.

1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Читать также: Мицубиси кантер расход топлива на 100 км

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

1. Отсоединить питание от АКБ.
2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

1. Снять пружинку возврата.
2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

• диафрагмы насоса-ускорителя;
• пружины возврата;
• топливный клапанный механизм;
• все резиновые уплотнители;
• большинство паронитовых прокладок.

Видео: самостоятельный ремонт карбюратора
