Как сделать подогрев зеркал своими руками, виды и способы установки

Эта функция присутствует в большинстве современных автомобилей, однако владельцам «пожилых» транспортных средств не следует расстраиваться. Сделать подогрев боковых зеркал можно самостоятельно!

Виды подогрева

Необходимость рассматриваемой функции стала понятна достаточно давно. Еще несколько десятилетий назад некоторые автомобили оснащались простейшими устройствами, предназначенными для разморозки обзорных конструкций.

Монтаж заключался в установке внутрь ламп накаливания, которые нагревали деталь изнутри и наледь таяла. В современных устройствах изменился способ обогрева, но функция осталась прежней.

Следует по отдельности рассмотреть существующие виды размораживателей:

1. Проволочные — о том, как работает, подогрев зеркал на проволочной основе, говорит само его название. В качестве нагревательного элемента применяются вольфрамовые нити, положенные на изоляционную и термостойкую основу. При прохождении через них электрического тока они нагреваются, что и приводит к растоплению наледи.

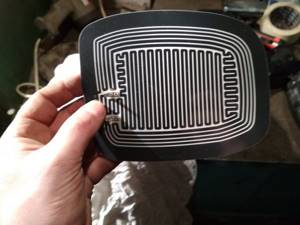

2. Печатные проводники – подогрев автомобильных зеркал с применением печатных проводников является наиболее современным. Приобрести платы можно на авторынке или в магазине запчастей. Самостоятельно они не изготавливаются.
3. Пленочный нагреватель – изделие на основе пленки с включенными в нее нагревательными элементами.
4. Ламповый подогреватель – нагревательный элемент этого типа – маломощная (10 ватт) лампа накаливания. Эта технология лучше всего подходит, чтобы сделать подогрев зеркал своими руками и часто применяется владельцами устаревших моделей отечественных автомобилей.

Что потребуется

Чтобы сделать нагреватель потребуется всего лишь:

• Нихромовая проволока;
• Двухсторонний и обычный скотч;
• Провода;
• Герметик;
• Паяльник;
• Мультиметр;

Для нагревателя подойдет проволока сечением 0,4-05 мм, и длиной 1-1,3 м. Для нормального функционирования системы подогрева нужно, чтобы сопротивление куска проволоки составляло 12 Ом. Именно для этого и нужен мультиметр. То есть, взяли отрезок на 1,5 метра, замерили сопротивление. Если оно превышает указанное значение – отрезаем 10 см, и снова проводим замер. Таким образом подбираем нужный отрезок.

Проверяем наличие штатного подогрева

Наличие подогрева зеркала заднего вида не всегда можно обнаружить с первого взгляда. Дело в том, что отдельная кнопка его включения часто отсутствует и многие автовладельцы задаются вопросом, как включается обогрев наружных зеркал. Функция активируется автоматически при включении подогрева заднего стекла. Чтобы проверить, присутствует ли отопитель зеркал, необходимо:

1. Запустить двигатель;
2. Включить отопление заднего стекла;
3. Сбрызнуть зеркала водой или подуть на них;
4. Потрогать рукой.

При работающем обогреве капли воды высыхают в течение 1-2 минут, при дыхании зеркало не запотевает, а наощупь оно является теплым. В холодное время года убедиться в наличии обогрева можно, просто понаблюдав за тем, как долго оттаивает зеркало после ночной стоянки. Если под ним расположен теплоэлемент, процесс оттаивания занимает всего несколько минут.

Активный (или адаптивный) тип

Адаптивный круиз-контроль представляет собой усовершенствованную версию активного типа. Кроме возможности поддержания скоростного режима без нажатия на педаль газа автомобили с адаптивным круиз-контролем могут просчитывать расстояние до впереди идущей машины, а также снижать или прибавлять скорость в зависимости от сложившейся на дороге ситуации. То есть если система определяет, что расстояние до идущей впереди машины снижается, то и система сбавляет скорость движения. Сбавление скорости осуществляется до того момента, пока промежуток между автомобилями, по мнению системы, не станет оптимальным. Если датчик перестает видеть препятствие впереди, то машина набирает скорость и держит данный скоростной режим.

Инструкция по установке готовых комплектующих

Установка покупного подогрева зеркал является сравнительно простой манипуляцией. Для ее проведения необходимо демонтировать деталь с автомобиля и разобрать ее. Клееные изделия разогревают строительным феном или путем вымачивания в кипятке, после чего отражающая накладка легко снимается. Изделия, скрепленные болтами, разбирают с помощью соответствующего инструмента. Монтировать обогрев зеркал заднего вида, приобретенный в магазине, своими руками допустимо только на чистые и высушенные поверхности.

Перед началом процедуры необходимо оценить размеры нагревательного элемента и корпуса. Если используются печатные платы, с ним допустимо удалить ребра жесткости. Пленку обрезают по размеру, сохраняя при этом нагревательные полоски.

Платы приклеивают к внутренней части корпуса клеем, пленки фиксируют непосредственно к изнаночной стороне. В обоих случаях к контактам термоэлемента припаивают провода, которых уходят к источнику электропитания.

Схема подключения обогрева внешних зеркал на разных авто может различаться. Обычно провода выводят и соединяют с линией, питающей обогрев заднего стекла. Возможно выведение отдельной проводки с использованием реле и предохранителя. В некоторых моделях авто электропроводка для рассматриваемых устройств предусмотрена с src=»https://znanieavto.ru/wp-content/uploads/2018/02/skhema-podklyucheniya-obogreva.jpg» class=»aligncenter» width=»500″ height=»600″[/img]

Общие сведения

Современные автомобили по большей части оснащаются системой обогрева. Но вот транспортные средства, такие как ВАЗ, по большей части лишены такого преимущества. Тем не менее это вовсе не значит, что ситуацию исправить нельзя. Согласитесь, домашние умельцы и так много чего переделывают в классических моделях ВАЗ. К примеру, дорабатывают ходовую часть, двигатель и многое другое. По сравнению с этим установка системы обогрева зеркал кажется детским лепетом.

Все, что вам понадобится, – это свободное время, желание и теоретические знания, которые вы как раз получите из данной статьи. Вообще, существует два способа реализации задуманного. Один из них – установка нагревательных элементов, второй – лампочек. Мы рассмотрим каждый из них, а вы уже решайте, что вам больше по душе.

Как сделать обогрев зеркал своими руками

Сделать обогрев зеркал своими руками несложно. Чаще всего для этого применяются лампы накаливания или система нагревательных элементов на основе проволоки. Стоимость материалов минимальна, однако работа потребует времени.

Что понадобится

Чтобы изготовить обогрев зеркал своими руками, понадобится набор инструментов и материалов. Список расходников зависит от того, какой именно тип устройства хочет видеть автовладелец.

Стоимость материалов

Обогрев зеркал заднего вида, изготовленный своими руками, требует крайне малых финансовых затрат. Так, лампа накаливания стоит около 20 рублей, патрон – 30 рублей, провода – 25 рублей/метр, герметик – 100 рублей, скотч 40 рублей. Вольфрамовые нити можно бесплатно извлечь из старого чайника, а паяльник и отвертку для разборки зеркала – позаимствовать у знакомых.

Порядок действий

Как и в случае, когда используются готовые комплектующие для обогрева, монтаж обогревателя начинают с разборки, промывки и просушки зеркала. После этого корпус изнутри выкладывается термостойким покрытием и алюминиевой фольгой.

Патрон монтируют таким образом, чтобы после установки он не касался элементов конструкции.

В патрон вставляется лампа, провода припаиваются к контактам и изолируются герметиком. Также с помощью герметика изолируют отверстия, через которые проводка выходит наружу. Нагревательные нити приклеивают к основе, после чего обкладывают ее с обоих сторон термостойким материалом. Полученную конструкцию клеят на внутреннюю поверхность зеркала, припаивают к контактам провода, которые выводятся наружу через специально проделанные отверстия. Все открытые элементы обогрева изолируют с помощь герметика.

Немаловажным является и вопрос о том, как включить самодельный обогрев зеркал. Оптимальным является выведение для этого отдельной кнопки.

Подключение к системе размораживания заднего стекла не рекомендовано, так как конструкция не должна работать длительное время. Как лампа, так и нити нагреваются достаточно сильно для того, чтобы при длительной работе привести к перегреву и порче корпуса.

Активная стадия выполнения работ

Нередко приходится сталкиваться с тем, что для размещения соответствующего патрона под лампу недостаточно места. В этом случае существует всего два выхода. Один из них – взять лампочку поменьше, что не рекомендуется, второй – использовать термостойкий хомут, который практически не занимает места. Не забудьте припаять провода и тщательно заизолировать это место. В любом случае самое главное – это не допускать прикосновения лампы к обратной стороне зеркала. Это может привести как к повреждению последнего, так и к разрушению нагревающего элемента во время движения.

Дальше следует подключить подогрев зеркал к электросети ТС, для чего вам понадобится пара проводов с плотной и гибкой оболочкой

На данном этапе крайне важно обеспечить свободную регулировку зеркала. Для этого необходимо правильно уложить провода

Они не должны проходить внатяжку, а также перегибаться на каких-то участках.

Неисправности штатного обогрева

Возможные неисправности и ремонт штатного обогрева зеркала – в нижеследующей таблице:

Сделать обогрев зеркал своими руками сегодня несложно. Комплектующие для обогрева продаются в магазинах, поэтому вся работа сводится к сборке несложной конструкции и подключению ее к электросети автомобиля. Собранное и хорошо функционирующее устройство существенно увеличит комфорт вождения зимой и облегчит жизнь владельцам авто любого типа.

Преимущества

Отражатель в рабочем состоянии
Некоторые производители предлагают уже в комплектации автомобилей зеркала с обогревом, привлекая таким образом клиентов. Но на старых или экономичных современных моделях такой функции нет.

Установка подогрева зеркал позволяет упростить управление автомобилей в зимний период времени. Вам больше не нужно будет тратить время на их очистку вручную. На некоторых машинах есть кнопка обогрева зеркал. В ином случае он будет запускаться. Нагревающий элемент растапливает снег, испаряет конденсационную влагу и делает управление автомобилем значительно более безопасным.

Производители

Если ваше зеркало бокового или заднего вида с подогревом вдруг отклеилось, вы можете воспользоваться для его приклеивания такими клеями:

• Loctite 37438. Представляет собой двухкомпонентную жидкую смесь (основу и активатор). Средства, которое есть в упаковке, хватит на приклеивание 2 комплектующих;
• Loctite 03346. Представлено в виде аэрозоля. Оно довольно экономно, ведь смеси в нем хватит на 15—20 деталей. По этой причине набор двухкомпонентной смеси подходит для применения на автосервисе;
• Liqui Moly Ruckspiegel-Klebe-Set. Предназначен для того, чтобы приклеить металлические крепления комплектующих с подогревом. Представлен анаэробным составом, который характеризуется высокой склеивающей способностью, а также нейлоновой сеткой, исполняющей роль катализатора и компенсирующей расширение материалов в результате высоких температур. Им можно приклеить не только детали авто, но и комплектующие мебели. Это и обеспечивает популярность данному составу. Кроме того, клей быстро твердеет и устойчив к механическим повреждениям;

Если нет нагревателя

Если подогрев боковых зеркал в транспортном средстве не предусмотрен, то можно установить такую систему, докупив готовые комплектующие. Сам процесс отнимает немного времени. Справиться с установкой может любой автолюбитель. Главное — соблюдать инструкцию:

1. Для начала необходимо отыскать блок реле. Достаточно открыть капот и найти ящик черного цвета. В такой коробке будет располагаться несколько реле. На крышке ящика обязательно должна быть схема. Благодаря ей можно определить, для чего предназначено каждое реле. В этом нет ничего сложного. Отыскав и сняв нужное реле, его необходимо заменить на то, что было в комплекте с зеркальным элементом. В завершение стоит подключить все провода и закрыть капот.
2. Действующие отражатели следует снять, открутив все винты, которые их удерживают. Старые комплектующие необходимо удалить, а провода отсоединить.
3. После этого следует установить новые комплектующие, подключить провода боковых зеркал с подогревом, а затем установить на место внутреннюю крышку, закрутив все винты.

Теперь вы знаете, как подключить подогрев зеркал. Процесс несложный, и обращаться в специализированные службы нет необходимости.

Порядок действий

Теперь можно приступать к установке нагревателя. Сначала извлекаем из корпуса держатель с зеркалом. На большинстве авто достаточно поддеть его отверткой или чем-то плоским снизу и потянуть на себя.

Исходя из особенностей держателя выбираем способ крепежа проволоки. Если внутренняя поверхность держателя ровная (как на фото) то наклеиваем на нее двухсторонний скотч.

Затем на эту поверхность укладываем отрезок проволоки. Делать это можно произвольно, к примеру, зигзагом или как-то еще. Главное, разместить его так, чтобы нить покрывала как можно большую поверхность держателя. При этом пересекаться проволока нигде не должна. Скотч же будет хорошо удерживать нихромовую нить.

Если же внутренняя поверхность держателя имеет какие-то выступы или элементы крепления, то наклеить скотч не получится. Закрепить проволоку в таком случае поможет паяльник. Здесь все просто – прикладываем нихромовую нить к поверхности и надавливаем на нее разогретым паяльником. Пластик начнет плавиться и проволока погрузиться в него. После охлаждения пластик станет твердым, и он будет удерживать нить

Но здесь важно не переусердствовать с нагревом пластика, чтобы не «продавить» его до зеркала. Достаточно лишь немного «утопить» в нем проволоку и все

Рекомендуем: Раздаточная коробка Нивы. Способы устранения вибрации

Таким способом закрепляем проволоку по доступной поверхности держателя, не задевая при этом крепежные элементы.

При укладке проволоки, концы ее нужно расположить к стороне держателя, которая ближе к двери, и так чтобы они не касались друг друга. К этим концам припаиваем клеммы для соединения с проводкой или просто концы подготовленных проводов. Затем полученные соединения нужно заизолировать.

Остается обеспечить изоляцию. Если провод закреплялся на скотч, то чтобы заизолировать его можно просто наклеить поверх еще несколько слоев обычной клейкой ленты. Это обеспечит тепловую изоляцию, исключит отклеивание провода и замыкание его.

Что касается держателя, где проволока закреплена при помощи паяльника, то можно всю поверхность, где проходит нить, просто залить герметиком и подождать, пока он подсохнет. При этом крепежные элементы не будут затронуты, что обеспечит легкость крепежа, а сама проволока будет заизолированной.

Перед установкой держателя на место, протягиваем через корпус зеркала в дверь проводку, проводку для запитывания нагревателей. Только после этого собираем зеркало.

Требования к безопасности

Самостоятельное оборудование подогрева для боковых зеркал требует строгого соблюдения техники личной безопасности владельца авто. Прежде всего, следует запомнить, что подключение сетевой конструкции должно производиться через предохранитель.

Если в корпусе бокового зеркала имеются отверстия, то в обязательном порядке проводится их герметизация, так как попадание влаги может спровоцировать короткое замыкание электрической проводки. Выключатель для подогрева устанавливается в удобном для водителя месте.

Безопасность по своей сути является показателем аккуратности владельца транспортного средства. Не следует пренебрегать изоляцией оголенных участков электрической проводки авто, необходимо периодически подвергать систему капитальному осмотру и обследованию на предмет нарушения изоляции.

Короткое замыкание в электрической сети может вызвать возгорание машины, как в процессе запуска двигателя, так и во время движения. Транспортное средство является объектом повышенного риска, комфорт и безопасность зависят от воли самого владельца.
